相比Ios 和Android. Windows Phone 控件库中多了两个比较特殊的空间Pivot 枢轴和Panamera 全景视图控件.在基于枢轴控件Pivot中我们经常会碰到一些比较特殊应用场景.类似Pivot中存在类似Silder 左右滑动时 存在一些手势操作控制. 在某些特殊逻辑下禁止Pivot 左右滑动等需求.本篇幅将详细说明Pivot在这特殊场景中关于Pivot手势控制.以及WP7和WP8 两个版本之间存在的一些差异.

首先要说的是在Pivot枢轴控件在某些特定业务需求下需要禁止左滑或右滑应用场景. 类似我们在WP上基于Pivot控件做新手教程或应用开始时的用户引导.如何来处理禁止PivotItem左右滑动操作?

基于Windows Phone 7.1 的SDK 我们通常采用的方式是在对应的PivotItem下添加GestureService 中GestureListener事件分别监听ManipulationStarted和ManipulationCompleted.或是在后台代码中Loaded方法中手动订阅PivotItem该事件：

class="alt">   1:  this.FirstPivot_PV.AddHandler(PivotItem.ManipulationStartedEvent, new EventHandler<ManipulationStartedEventArgs>(pivot_ManipulationStarted), false);

   2:  this.FirstPivot_PV.AddHandler(PivotItem.ManipulationDeltaEvent, new EventHandler<ManipulationDeltaEventArgs>(pivot_ManipulationCompleted), false);

先在Started事件中表示手势滑动起始点Point的坐标位置.:

   1:  Point startPoint;

   2:  private void pivot_ManipulationStarted(object sender, ManipulationStartedEventArgs e)

   3:  {

   4:      startPoint = e.ManipulationOrigin;

   5:  }

再在Complated方法中获取手势操作结束时的位置Point坐标位置 通过判断X轴移动距离来 判断当前手势向左还是向右滑动 采用Complate()方法完成操作来达到禁止PivotItem向左或向右滑动的控制:

   1:   private void pivot_ManipulationCompleted(object sender, ManipulationDeltaEventArgs e)

   2:    {

   3:       Point endPoint = e.ManipulationOrigin;

   4:       if (endPoint.X - startPoint.X >= 0)

   5:       {

   6:           #region Control The Right Side

   7:            e.Complete();

   8:            e.Handled = true;

   9:            #endregion

  10:       }

  11:

  12:       if (endPoint.X - startPoint.X < 0)

  13:       {

  14:           #region Control The Left Side

  15:            e.Complete();

  16:            e.Handled = true;

  17:           #endregion

  18:       }

  19:  }

这样很容易WP SDK7.1控制某个PivotItem在手势操作禁止左右滑动的操作.虽然能够禁止PivotItem左右滑动的操作.但是操作过程中发现如果PivotItem放入其他控件在滑动时很容易引起误操作或左右误滑的情况.而对应系统采用Pivot却不存在这个情况.参考了阿干 @ MoHoo Studio 在博文[有效解决Pivot左右误滑问题]中提出的方案很好解决这个问题.其实原理在使用PivotItem中ManipulationCompleted事件中加入一些判断条件.来处理误操作或误滑动存在的一些情况.

通过扩展方法首先获取Pivot控件的ItemsPresenter可视化树结构.获取其中TransformGroup视图.来控制Pivot左右滑动,首先我们需要继承扩展Pivot控件扩展方法.如果不明白ExtensionMethods如何使用请参考这里[MSDN ExtensionMethods],在扩展方法中分别实现GetVisualDescendents、FindVisualChild、GetVisualChildren三个方法.实现如下：

   1:      public static class ExtensionMethods

   2:      {

   3:          public static FrameworkElement FindVisualChild(this FrameworkElement root, string name)

   4:          {

   5:              FrameworkElement temp = root.FindName(name) as FrameworkElement;

   6:              if (temp != null)

   7:                  return temp;

   8:

   9:              foreach (FrameworkElement element in root.GetVisualDescendents())

  10:              {

  11:                  temp = element.FindName(name) as FrameworkElement;

  12:                  if (temp != null)

  13:                      return temp;

  14:              }

  15:

  16:              return null;

  17:          }

  18:

  19:          public static IEnumerable<FrameworkElement> GetVisualDescendents(this FrameworkElement root)

  20:          {

  21:              Queue<IEnumerable<FrameworkElement>> toDo = new Queue<IEnumerable<FrameworkElement>>();

  22:

  23:              toDo.Enqueue(root.GetVisualChildren());

  24:              while (toDo.Count > 0)

  25:              {

  26:                  IEnumerable<FrameworkElement> children = toDo.Dequeue();

  27:                  foreach (FrameworkElement child in children)

  28:                  {

  29:                      yield return child;

  30:                      toDo.Enqueue(child.GetVisualChildren());

  31:                  }

  32:              }

  33:          }

  34:

  35:          public static IEnumerable<FrameworkElement> GetVisualChildren(this FrameworkElement root)

  36:          {

  37:              for (int i = 0; i < VisualTreeHelper.GetChildrenCount(root); i++)

  38:                  yield return VisualTreeHelper.GetChild(root, i) as FrameworkElement;

  39:          }

  40:      }

那可以Complated方法中通过如下方式来获取Pivot出现误滑动的情况的,对Pivot控件滑动进行一定控制：

   1:          private void pivot_ManipulationCompleted(object sender, ManipulationDeltaEventArgs e)

   2:          {

   3:              var itemsPresenter = this.pivot.GetVisualDescendents().FirstOrDefault(x => x.GetType() == typeof(ItemsPresenter));

   4:              var group = itemsPresenter.RenderTransform as TransformGroup;

   5:              var trans = group.Children.FirstOrDefault(o => o is TranslateTransform) as TranslateTransform;

   6:

   7:              double xvalue = Math.Abs(e.CumulativeManipulation.Translation.X);

   8:              double yvalue = Math.Abs(e.CumulativeManipulation.Translation.Y);

   9:              if (xvalue / yvalue < 2 && yvalue > 80 && trans.X == 0.0)

  10:              {

  11:                  e.Handled = true;

  12:              }

  13:          }

xValue和YValue当前Pivot水平滑动距离的值. 其中判断是否执行e.Handled 条件根据自己实际的项目需要来进行微调.这样就很好的实现PivotItem禁止左右滑动和Pivot在滑动的误操作的问题.注意这里基于Windows Phone SDK 7.1 版本.可以在Github上下载到这部分源码[https://github.com/chenkai/ControlLeftPivotDemo]

now 基于WPSDK 7.1 我们现在要基于对PivotItem移植到WP 8.0上.

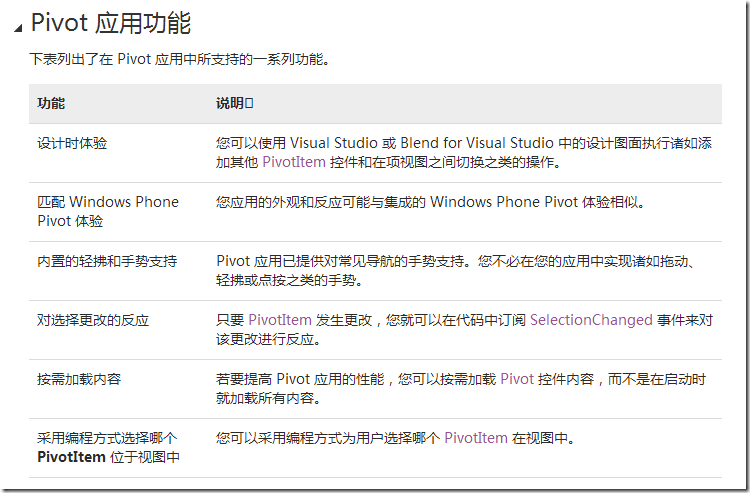

原来基于SDK 7.1代码并不做任何更改.直接移植到WP8上来却发现原来关于禁止PivotItem左右滑动的控制失去了效果.调试代码发现.当触发手势操作后后台代码只执行了ManipulationStarted事件.并没有执行ManipulationDelta和ManipulationCompleted事件.很诡异.但查看官方MSDN Windows Phone Pivot 控件 文档中可以看出一些端倪.在MSDN文档中提到Pivot应用：

其中有一点提到：

内置的轻拂和手势支持

Pivot 应用已提供对常见导航的手势支持。您不必在您的应用中实现诸如拖动、轻拂或点按之类的手势。

也就是说Pivot在SDK 8.0 已经内置对滑动手势事件处理.我们不能采用WP SDK7.1 时通过GestureService 服务或是Code Behind中强制订阅事件的方式来进行自定义处理.在触发手势时其实执行了Manipulation相关事件，但是被Pivot或Panorama内部封装的手势路由事件给拦截掉了.这样我们后台关于自定义的ManipulationCompleted事件就得不到执行.虽然Pivot控件内置手势处理事件. 我们依然可以采用FrameworkElement.UseOptimizedManipulationRouting =false属性来设置Pivot执行自定义事件.关于该属性说明如下：

FrameworkElement.UseOptimizedManipulationRouting 属性：

获取或设置指示系统是否应处理输入事件或是否 FrameworkElement 应处理输入事件的值。

如果采用系统默认处理输入事件，则为 true；如果 FrameworkElement 应处理输入自定义事件，则为 false。 默认值为true。

适用于以下控件：

• DrawingSurface

• DrawingSurfaceBackgroundGrid

• ListBox

• LongListSelector

• Map

• Panorama

• Pivot

• ScrollViewer

• ViewportControl

• WebBrowser

可见在WP8.0除了Pivot 在全景视图Panorama 等其他控件也内置手势操作事件处理.这样一来我们Xaml文件设置PivotItem UseOptimizedManipulationRouting =false.重新编译 运行程序发现爆出异常信息：

Can't set UseOptimizedManipulationRouting to false on the control

但当我们把Xaml订阅事件方式放在后台代码来订阅时发现异常消失 代码如下：

   1:  public void Events()

   2:  {

   3:     this.FirstPivot_PV.UseOptimizedManipulationRouting = false;

   4:     this.FirstPivot_PV.AddHandler(PivotItem.ManipulationStartedEvent, new EventHandler<ManipulationStartedEventArgs>(pivot_ManipulationStarted), true);

   5:     this.FirstPivot_PV.AddHandler(PivotItem.ManipulationDeltaEvent, new EventHandler<ManipulationDeltaEventArgs>(pivot_ManipulationCompleted), true);

   6:  }

其实问题在于如果我们Xaml文件中设置PivotItem UseOptimizedManipulationRouting =false 属性后.如果我们同时也在Xaml 文件订阅该PivotItem中直接订阅该事件就会触发这个异常. 第一次运行正常.但第二次就会爆出异常.我们需要采用后台代码添加订阅事件方式来处理来避免这个异常.

   1:  FirstPivot_PV.AddHandler(PivotItem.ManipulationStartedEvent, new EventHandler<ManipulationStartedEventArgs>(pivot_ManipulationStarted), true);

注意AddHandler方法需要在设置处理方法设置True.为已标记为由其他元素在事件路由过程中处理的路由事件调用所提供的处理程序指向该方法. 具体关于AddHandler请参考UIElement.AddHandler[MSDN]说明.

这样一来.在来调试后台代码发现手势在触发ManipulationStarted事件后 同时也成功的触发了ManipulationCompleted事件.这样一来我们移植原来的代码逻辑来控制PivotItem左右滑动操作 代码如下：

   1:          Point startPoint;

   2:          private void pivot_ManipulationStarted(object sender, ManipulationStartedEventArgs e)

   3:          {

   4:              startPoint = e.ManipulationOrigin;

   5:          }

   6:

   7:          private void pivot_ManipulationCompleted(object sender, ManipulationDeltaEventArgs e)

   8:          {

   9:             Point endPoint = e.ManipulationOrigin;

  10:             if (endPoint.X - startPoint.X >= 0)

  11:             {

  12:                 #region Control Right Side

  13:                 e.Complete();

  14:                 e.Handled = true;

  15:                 #endregion

  16:             }

  17:

  18:             if (endPoint.X - startPoint.X < 0)

  19:             {

  20:                 #region Control Left Side

  21:                 e.Complete();

  22:                 e.Handled = true;

  23:                 #endregion

  24:             }

  25:          }

我们发现实际效果关于禁止PivotItem 左右滑动的效果成功移植到WP 8.0上来.源码请到Github上下载[https://github.com/chenkai/PivotDisableLeftDemo]

源码下载:

WP7.1 [https://github.com/chenkai/ControlLeftPivotDemo]

WP8.0 [https://github.com/chenkai/PivotDisableLeftDemo]

Contact ME: [@chenkaihome]

参考资料：

FrameworkElement.UseOptimizedManipulationRouting 属性

Extension Methods

Windows Phone Pivot 控件

有效解决Pivot左右误滑问题

Handle Swipe Up, Swipe Down, Swipe Left & Swipe Right Gestures in a WinRT app
