前言

最近做项目的时候遇到一个卡劵的效果，由于自己觉得用图片来做的话可以会出现适配效果不好，再加上自己自定义view方面的知识比较薄弱，所以想试试用自定义View来实现。先看设计图效果

class="token h1">hash">实现分析

上面的图片其实和普通的Linearlayout，RelativeLayout一样，只是上下两边多了类似于半圆锯齿的形状。那么只需要处理不同地方。可以在上下两条线上画一个个白色的小圆来实现这种效果。

假如我们上下线的半圆以及半圆与半圆之间的间距是固定的，那么不同尺寸的屏幕肯定会画出不同数量的半圆，那么我们只需要根据控件的宽度来获取能画的半圆数。

大家观察图片，很容易发现，圆的数量总是圆间距数量－1，也就是，假设圆的数量是circleNum,那么圆间距就是circleNum+1。

所以我们可以根据这个计算出circleNum. circleNum = (int) ((w-gap)/(2*radius+gap)); 这里gap就是圆间距，radius是圆半径，w是view的宽。

看代码

public class CouponDisplayView extends LinearLayout {

    private Paint mPaint;
    /**
     * 圆间距
     */
    private float gap = 8;
    /**
     * 半径
     */
    private float radius = 10;
    /**
     * 圆数量
     */
    private int circleNum;

    private float remain;


    public CouponDisplayView(Context context) {
        super(context);
    }

    public CouponDisplayView(Context context, AttributeSet attrs) {
        super(context, attrs);
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mPaint.setDither(true);
        mPaint.setColor(Color.WHITE);
        mPaint.setStyle(Paint.Style.FILL);
    }

    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        if (remain==0){
            remain = (int)(w-gap)%(2*radius+gap);
        }
        circleNum = (int) ((w-gap)/(2*radius+gap));
    }


    public CouponDisplayView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

上面定义了圆的半径和圆间距，同时初始化了这些值并且获取了需要画的圆数量。 接下来只需要一个一个将圆画出来就可以了。

 @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        for (int i=0;i<circleNum;i++){
            float x = gap+radius+remain/2+((gap+radius*2)*i);
            canvas.drawCircle(x,0,radius,mPaint);
            canvas.drawCircle(x,getHeight(),radius,mPaint);
        }
    }

简单的根据circleNum的数量进行了圆的绘制。

这里remain/2是因为，可以一些情况，计算出来的可以画的数量不是刚好整除的。这样就会出现右边最后一个间距会比其它的间距都要宽。

所以我们在绘制第一个的时候加上了余下的间距的一半，即使是不整除的情况。至少也能保证第一个和最后一个间距宽度一致。

这样就实现了。 看看效果

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:paddingLeft="16dp"
    android:paddingRight="16dp"
    android:paddingTop="20dp">
    <com.qiangyu.test.view.CouponDisplayView
        android:orientation="horizontal" android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="@color/indicator_color"
        android:padding="20dp">
        <ImageView
            android:layout_width="120dp"
            android:layout_height="match_parent"
            android:src="@drawable/goods_test"
            android:scaleType="centerCrop"/>
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="vertical"
            android:paddingLeft="16dp">
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:textSize="18dp"
                android:text="美食劵"
                />
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:textSize="12dp"
                android:padding="5dp"
                android:text="编号:11223124123213131"
                />
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:textSize="12dp"
                android:padding="5dp"
                android:text="编号:11223124123213131"
                />
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:textSize="12dp"
                android:paddingLeft="5dp"
                android:paddingTop="5dp"
                android:text="截止日期:2001-09-07"
                />
        </LinearLayout>
    </com.qiangyu.test.view.CouponDisplayView>
</FrameLayout>

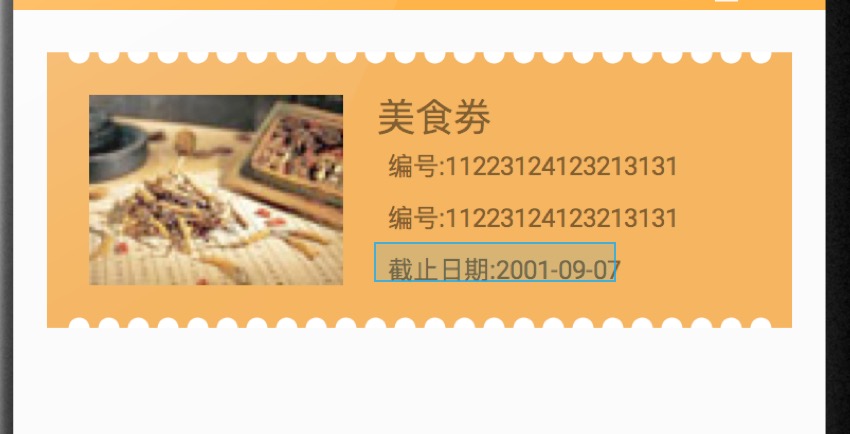

效果图

觉得不错，点赞评论一下呗。
