1、AChartEngine 简介

AChartEngine是为Android应用而设计的绘图工具库。可用于绘制多种图表，我使用的是achartengine-1.1.0.jar。ChartEngine支持的图表类型：折线图、区域图、散点图、时间图、柱状图、饼状图、气泡式图表、环形图、高低交替图等。

以上每种图表都可以包含多个序列, 可以将X轴以水平或垂直的形式显示，也支持很多自定义的特性。另外，图表可以作为View构建，也可以作为Intent构建这样可以被用于启动一个活动(Activity)。

其实AChartEngine和JFreeChart差不多。JFreeChart是JAVA平台上的一个开放的图表绘制类库。它完全使用JAVA语言编写，是为applications, applets, servlets 以及JSP等使用所设计。JFreeChart可生成饼图（pie charts）、柱状图（bar charts）、散点图（scatter plots）、时序图（time series）、甘特图（Gantt charts）等等多种图表，并且可以产生PNG和JPEG格式的输出，还可以与PDF和EXCEL关联。

AChartEngine和JFreeChart都是采用Java编写的开放图表制作类库，前者是应用在android上，后者也能主要应用在JAVA SE 或者 JAVA EE上。AChartEngine是谷歌开发的开源项目。

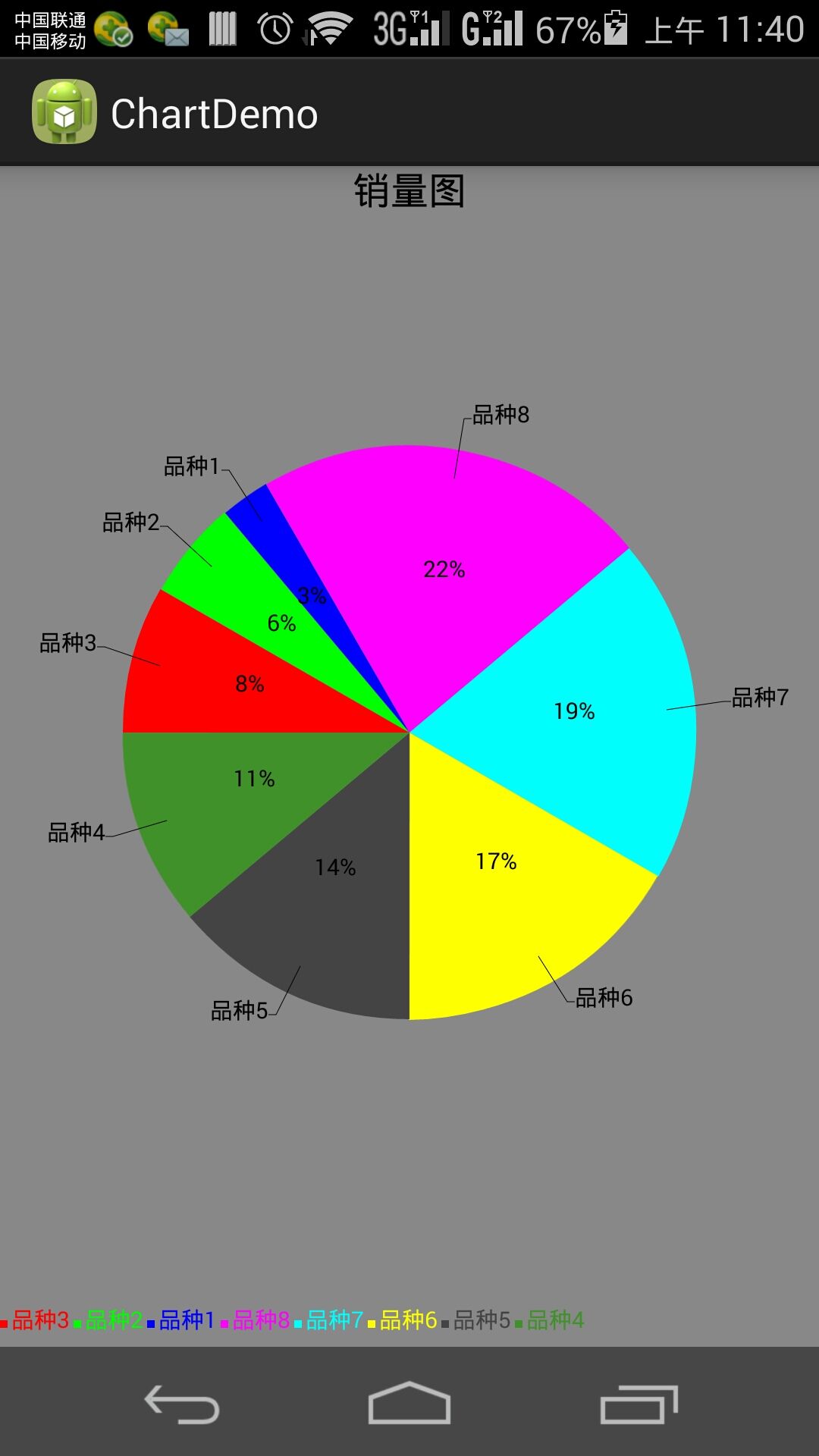

2、AChartEngine 实现PieChart

这里进行了饼图的封装，只需要进行准备好数据就可以实现相应的功能

package com.example.chartdemo;

import java.text.NumberFormat;
import java.util.Map;
import java.util.Random;

import org.achartengine.ChartFactory;
import org.achartengine.GraphicalView;
import org.achartengine.model.CategorySeries;
import org.achartengine.model.SeriesSelection;
import org.achartengine.renderer.DefaultRenderer;
import org.achartengine.renderer.SimpleSeriesRenderer;

import android.content.Context;
import android.graphics.Color;
import android.util.Log;
import android.view.View;
import android.widget.Toast;

public class PieChart
{
private static final int[] COLORS = new int[] { Color.RED, Color.GREEN, Color.BLUE, Color.MAGENTA, Color.CYAN,
Color.YELLOW, Color.DKGRAY };
// 设置图例字体大小
private int legendTextSize = 30;

// 设置图例高度
private int legendHeight = 50;

// 设置图例的颜色
private int labelColor = Color.BLACK;

// 设置饼图标题大小
private int titleSize = 50;

private Context context;

// 用来显示PieChart
private GraphicalView pieChartView = null;

// PieChart的主要描绘器
private DefaultRenderer mRenderer = new DefaultRenderer();

private CategorySeries mSeries = new CategorySeries("");

/**
* 数据集 key：名称 value：数目
*/
private Map<String, Double> dataMaps;

/**
* 设置饼图的标题
*/
private String pieTitle;

public PieChart (Map<String, Double> dataMaps , Context context , String pieTitle)
{
this.dataMaps = dataMaps;
this.context = context;
this.pieTitle = pieTitle;

generatePieChartView();
}

private double getAllSum()
{
double sum = 0;
for (Map.Entry<String, Double> entry : dataMaps.entrySet())
{
sum += entry.getValue().doubleValue();
}
return sum;
}

private void generatePieChartView()
{

mRenderer.setZoomButtonsVisible(false);// 显示放大缩小功能按钮
mRenderer.setStartAngle(180);// 设置为水平开始
mRenderer.setDisplayValues(true);// 显示数据
mRenderer.setFitLegend(true);// 设置是否显示图例
mRenderer.setLegendTextSize(legendTextSize);//
mRenderer.setLegendHeight(legendHeight);
mRenderer.setLabelsColor(labelColor);
mRenderer.setChartTitle(pieTitle);// 设置饼图标题
mRenderer.setChartTitleTextSize(titleSize);
mRenderer.setPanEnabled(false);// 图表是否可以移动
mRenderer.setZoomEnabled(false);// 图表是否可以缩放

double sum = getAllSum();

int color_i = 0;
for (Map.Entry<String, Double> entry : dataMaps.entrySet())
{
mSeries.add(entry.getKey(), entry.getValue().doubleValue() / sum);
SimpleSeriesRenderer renderer = new SimpleSeriesRenderer();
if (color_i < COLORS.length)
{
renderer.setColor(COLORS[color_i++]);// 设置描绘器的颜色

}
else
{
renderer.setColor(getRandomColor());// 设置描绘器的颜色
}
renderer.setChartValuesFormat(NumberFormat.getPercentInstance());// 设置百分比

mRenderer.addSeriesRenderer(renderer);// 将最新的描绘器添加到DefaultRenderer中

Log.v("color", color_i+"ddd");
}

if (pieChartView == null)
{
// 为空需要从ChartFactory获取PieChartView
pieChartView = ChartFactory.getPieChartView(context, mSeries, mRenderer);// 构建mChartView

// mLinear.addView(mChartView);
}
else
{
pieChartView.repaint();
}
}

public GraphicalView getPieView()
{
return pieChartView;

}

public void onClick(boolean isEnalbed)
{
mRenderer.setClickEnabled(isEnalbed);// 允许点击事件
pieChartView.setOnClickListener(new View.OnClickListener()
{
@Override
public void onClick(View v)
{
SeriesSelection seriesSelection = pieChartView.getCurrentSeriesAndPoint();// 获取当前的类别和指针
if (seriesSelection == null)
{
Toast.makeText(context, "您未选择数据", Toast.LENGTH_SHORT).show();
}
else
{
for (int i = 0; i < mSeries.getItemCount(); i++)
{
mRenderer.getSeriesRendererAt(i).setHighlighted(
i == seriesSelection.getPointIndex());
}
// mRenderer.getSeriesRendererAt(seriesSelection.getPointIndex()).setHighlighted(true);
pieChartView.repaint();
String selectedtitle= mSeries.getCategory(seriesSelection.getPointIndex());
Toast.makeText(
context,
"您选择的是" + selectedtitle + " ," + " 百分比为 "
+ NumberFormat.getPercentInstance().format(seriesSelection.getValue()),
Toast.LENGTH_SHORT).show();
}
}
});
}

private int getRandomColor()
{// 分别产生RBG数值
Random random = new Random();
int R = random.nextInt(255);
int G = random.nextInt(255);
int B = random.nextInt(255);
return Color.rgb(R, G, B);
}

public int getLegendTextSize()
{
return legendTextSize;
}

public void setLegendTextSize(int legendTextSize)
{
this.legendTextSize = legendTextSize;
}

public int getLegendHeight()
{
return legendHeight;
}

public void setLegendHeight(int legendHeight)
{
this.legendHeight = legendHeight;
}

public int getLabelColor()
{
return labelColor;
}

public void setLabelColor(int labelColor)
{
this.labelColor = labelColor;
}

public int getTitleSize()
{
return titleSize;
}

public void setTitleSize(int titleSize)
{
this.titleSize = titleSize;
}

public Map<String, Double> getDataMaps()
{
return dataMaps;
}

public void setDataMaps(Map<String, Double> dataMaps)
{
this.dataMaps = dataMaps;
}

public String getPieTitle()
{
return pieTitle;
}

public void setPieTitle(String pieTitle)
{
this.pieTitle = pieTitle;
}


}

}
