class="MsoNormal" style="text-align: center;" align="center">u-boot分析（八）

　　上篇博文我们按照210的启动流程，分析到了内存初始化，今天我们继续按照u-boot的启动流程对串口的初始化进行分析。

今天我们会用到的文档：

1.        2440芯片手册：http://download.csdn.net/detail/wrjvszq/8358949

2.        6410芯片手册：http://download.csdn.net/detail/wrjvszq/8358965

3.        210芯片手册：S5PV210_UM_REV1.1（我的不知道为什么传不上去大家去百度搜吧）

串口的初始化比较简单，我们今天会通过以下几点，对串口的初始化进行介绍：

1.      串口通信协议分析

2.      编程分析

l  串口通信协议分析

相信搞过单片机的对串口并不陌生，我下面仅仅是复习一下串口通信协议。

1.       RS232接口

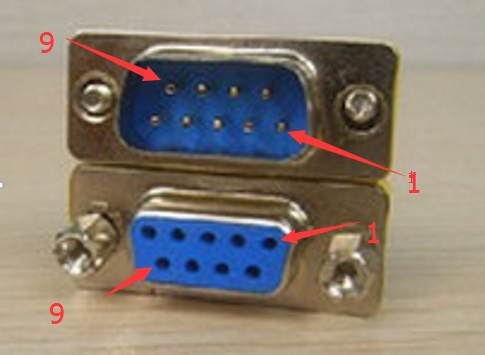

我们常见的串口是九帧的串口如下图

注：上面为公头，下面为母头

其接口定义如下：

1.        DCD   载波检测

2.        RXD   接收数据

3.        TXD   发送数据

4.        DTR   数据终端准备

5.        GND  信号地

6.        DSR   数据设备准备好

7.        RTS   请求发送

8.        CTS   清除发送

9.        RI    振铃指示

注：红色标注的三个管脚最为重要

2.       异步串口通信协议

下图是其工作模式：

其各个位的意义如下：

l  起始位：先发出一个逻辑”0”的信号，表示传输字符的开始。

l  数据位：有效数据。

l  奇偶校验位：来校验资料传送的正确性。

l  停止位：它是一帧数据的传输结束。

l  空闲位：处于逻辑“1”状态，表示当前线路上没有资料传送。

l  波特率：表示每秒钟传送的二进制位数。

3.       数据发送接收过程

l  发送过程：

把数据发送到fifo中，fifo把数据发送到移位寄存器，然后在时钟脉冲的作用下，往串口线上发送一位bit数据。

l  接收过程：

接收移位寄存器接收到数据后，将数据放到fifo中，接受fifo事先设置好触发门限，当fifo中数据超过这个门限时，就触发一个中断，然后调用驱动中的中断服务函数，把数据写到flip_buf中。

l  编程分析

1.       初始化流程：

按照以往的经验去手册找其的初始化流程，但是没有找到，可以通过在网上查找资料，或者对照u-boot我们可以总结出通用的串口初始化流程：

1)        设置引脚工作模式

2)        设置数据格式

3)        设置工作模式（DMA，轮询，中断）

4)        设置波特率

2.       代码分析

通过上面的流程我们就不难理解u-boot的代码，大家可以自己分析：

 1 /*
 2  * uart_asm_init: Initialize UART in asm mode, 115200bps fixed.
 3  * void uart_asm_init(void)
 4  */
 5 uart_asm_init:
 6
 7     /* set GPIO(GPA) to enable UART */
 8     @ GPIO setting for UART
 9     ldr    r0, =ELFIN_GPIO_BASE
10     ldr    r1, =0x22222222
11     str       r1, [r0, #GPA0CON_OFFSET]
12
13     ldr     r1, =0x2222
14     str     r1, [r0, #GPA1CON_OFFSET]
15
16     // HP V210 use. SMDK not use.
17 #if defined(CONFIG_VOGUES)
18     ldr    r1, =0x100
19     str    r1, [r0, #GPC0CON_OFFSET]
20
21     ldr    r1, =0x4
22     str    r1, [r0, #GPC0DAT_OFFSET]
23 #endif
24
25     ldr    r0, =ELFIN_UART_CONSOLE_BASE        @0xEC000000
26     mov    r1, #0x0
27     str    r1, [r0, #UFCON_OFFSET]
28     str    r1, [r0, #UMCON_OFFSET]
29
30     mov    r1, #0x3
31     str    r1, [r0, #ULCON_OFFSET]
32
33     ldr    r1, =0x3c5
34     str    r1, [r0, #UCON_OFFSET]
35
36     ldr    r1, =UART_UBRDIV_VAL
37     str    r1, [r0, #UBRDIV_OFFSET]
38
39     ldr    r1, =UART_UDIVSLOT_VAL
40     str    r1, [r0, #UDIVSLOT_OFFSET]
41
42     ldr    r1, =0x4f4f4f4f
43     str    r1, [r0, #UTXH_OFFSET]        @'O'
44
45     mov    pc, lr
