iOS开发之浅谈MVVM的架构设计与团队协作

 2015/1/19 17:19:15  青玉伏案  程序员俱乐部  我要评论(0)
  • 摘要:今天写这篇博客是想达到抛砖引玉的作用,想与大家交流一下思想,相互学习,博文中有不足之处还望大家批评指正。本篇博客的内容沿袭以往博客的风格,也是以干货为主,偶尔扯扯咸蛋(哈哈~不好好工作又开始发表博客啦~)。由于本人项目经验有限,关于架构设计方面的东西理解有限,我个人对MVVM的理解主要是借鉴于之前的用过的MVC的Web框架~在学校的时候用过ThinkPHP框架,和SSH框架,都是MVC的架构模式,今天MVVM与传统的MVC可谓是极为相似,也可以说是兄弟关系,也就是一家人了
  • 标签:iOS 团队 浅谈 开发 设计 架构

  今天写这篇博客是想达到抛砖引玉的作用,想与大家交流一下思想,相互学习,博文中有不足之处还望大家批评指正。本篇博客的内容沿袭以往博客的风格,也是以干货为主,偶尔扯扯咸蛋(哈哈~不好好工作又开始发表博客啦~)。

  由于本人项目经验有限,关于架构设计方面的东西理解有限,我个人对MVVM的理解主要是借鉴于之前的用过的MVC的Web框架~在学校的时候用过ThinkPHP框架,和SSH框架,都是MVC的架构模式,今天MVVM与传统的MVC可谓是极为相似,也可以说是兄弟关系,也就是一家人了。

  说道架构设计和团队协作,这个对App的开发还是比较重要的。即使作为一个专业的搬砖者,前提是你这砖搬完放在哪?不只是Code有框架,其他的东西都是有框架的,比如桥梁等等神马的~在这儿就不往外扯了。一个好的工程框架不进可以提高团队的协作效率,同时还可以减少代码的冗余度和耦合性,合理的分工与系统的架构设计是少不了的。

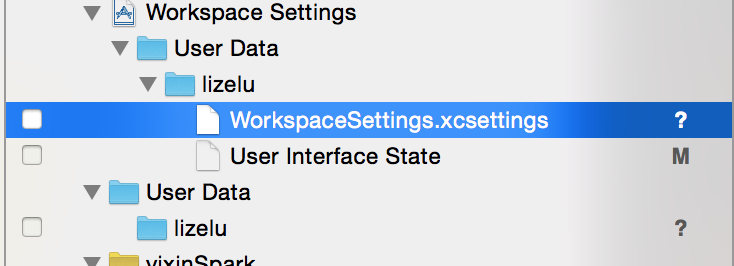

  至于团队协作不仅仅是有SVN或者Git这些版本控制工具就行的,至于如何在iOS开发中使用SVN,请参考之前的博客(iOS开发之版本控制(SVN))。一个团队可以高效的工作,本人觉得交流是最为重要的,团队中的每个人都比较和气,而且交流上没有什么障碍(不过有的团队中总有几个合不来的人),交流在团队中最为重要。至于SVN怎么用,那都不是事儿!

  好了今天就以我写的一个Demo来浅谈一下iOS开发中的架构设计和团队协作,今天的咸蛋先到这儿,切入今天的话题。

  为了写今天的博客我花了点时间做了个工程,这个工程后台的接口用的新浪微博的API来进行测试的,在本文的后面也会跟上GitHub的分享链接。OK~说的高大上一些就是,仁者见仁智者见智,交流思想,共同学习。

一、小酌一下MVVM

  在这呢也不赘述什么是MVC,神马又是MVVM了,在百度上谷歌一下一抓一大把,在这儿就简单的提上一嘴。下面的Demo用的就是MVVM的架构模式。

  Model层是少不了的了,我们得有东西充当DTO(数据传输对象),当然,用字典也是可以的,编程么,要灵活一些。Model层是比较薄的一层,如果学过Java的小伙伴的话,对JavaBean应该不陌生吧。

  ViewModel层,就是View和Model层的粘合剂,他是一个放置用户输入验证逻辑,视图显示逻辑,发起网络请求和其他各种各样的代码的极好的地方。说白了,就是把原来ViewController层的业务逻辑和页面逻辑等剥离出来放到ViewModel层。

  View层,就是ViewController层,他的任务就是从ViewModel层获取数据,然后显示。

  上面对MVVM就先简单的这么一说,好好的理解并应用的话,还得实战。



二、关于工程中是否使用StoryBoard的论述

  从网上经常看到说不推荐使用StoryBoard或者Xib,推荐用纯代码手写。个人认为这种观点是和苹果设计StoryBoard的初衷相悖的,在我做过的项目中是以StoryBoard为主,xib为辅,然后用代码整合每个StoryBoard.

  举一个用Storyboard好处的例子就OK了,给控件添加约束,如果用Storyboard完成那是分分秒的事情,而用代码的添加约束的话是何等的恶心,纯代码写的话会把大量的时间花在写UI上,而且技术含量是比较低的,这个个人认为没什么必要。在团队合作中负责UI开发的小伙伴只需没人负责一个Storyboard,各开发各的,用SVN提交时把下面的勾(如下图)去掉即可,这样用Storyboard是没有问题的。然后再用代码进行整合就OK了。如果你在你的工程中加入了新的资源文件的话,用XCode自带的SVN提交的话需要吧Project Setting文件一并提交。





三、实战MVVM(用Xcode创建的Group是虚拟的文件夹,为了便于维护,建议创建物理文件夹,然后再手动引入)

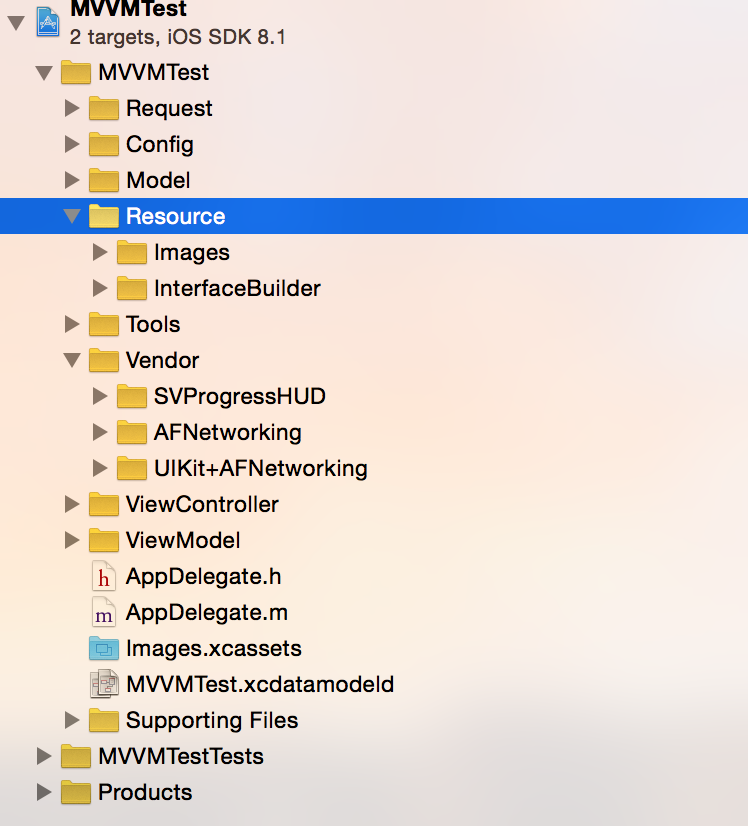

  1.下面通过一个实例来体会一下MVVM架构模式,下面是该工程的一级目录如下,每层之间的交互是用Block的形式来实现的

    工程目录说明:

      1.Request:文件夹下存储网络请求的类,下面会给出具体的实现

      2.Config:就是工程的配置文件

      3.Resource:就是工程的资源文件,下面有图片资源和Storyboard文件资源

      4.Tools是:工具文件类,存放工具类,比如数据正则匹配等。

      5.Vender:存放第三方类库

      6.Model:这个就不多说了

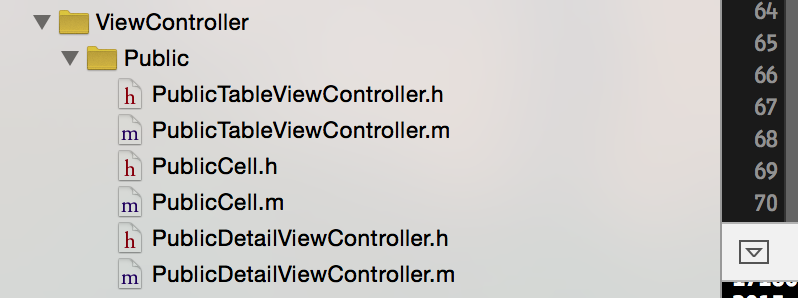

      7.ViewController:存放ViewController类资源文件,也就是View层

      8.ViewModel:存放各种业务逻辑和网络请求

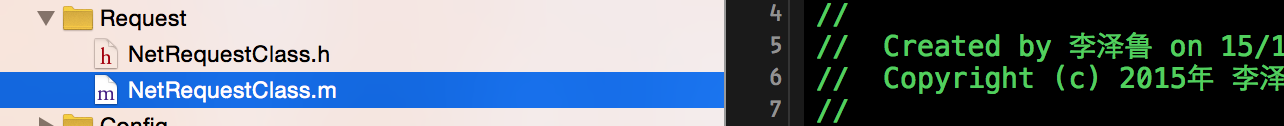

  2.详解Request:Request负责网络请求的东西,具体如下:

    NetRequestClass是存放网络请求的代码,本工程用的AF,因为本工程只是一个Demo,所以就只封装了监测网络状态,GET请求,POST请求方法,根据现实需要,还可以封装上传下载等类方法。

    NetRequestClass.h中的代码如下:

class="code_img_closed" src="/Upload/Images/2015011917/0015B68B3C38AA5B.gif" alt="" />logs_code_hide('fbd42976-baef-441b-b22e-04b41b91eeb6',event)" src="/Upload/Images/2015011917/2B1B950FA3DF188F.gif" alt="" />
 1 //
 2 //  NetRequestClass.h
 3 //  MVVMTest
 4 //
 5 //  Created by 李泽鲁 on 15/1/6.
 6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
 7 //
 8
 9 #import <Foundation/Foundation.h>
10
11 @interface NetRequestClass : NSObject
12
13 #pragma 监测网络的可链接性
14 + (BOOL) netWorkReachabilityWithURLString:(NSString *) strUrl;
15
16 #pragma POST请求
17 + (void) NetRequestPOSTWithRequestURL: (NSString *) requestURLString
18                         WithParameter: (NSDictionary *) parameter
19                  WithReturnValeuBlock: (ReturnValueBlock) block
20                    WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
21                      WithFailureBlock: (FailureBlock) failureBlock;
22
23 #pragma GET请求
24 + (void) NetRequestGETWithRequestURL: (NSString *) requestURLString
25                         WithParameter: (NSDictionary *) parameter
26                 WithReturnValeuBlock: (ReturnValueBlock) block
27                   WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
28                     WithFailureBlock: (FailureBlock) failureBlock;
29
30 @end
View Code

    NetRequestClass.m中的代码如下:

  1 //
  2 //  NetRequestClass.m
  3 //  MVVMTest
  4 //
  5 //  Created by 李泽鲁 on 15/1/6.
  6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
  7 //
  8
  9 #import "NetRequestClass.h"
 10
 11 @interface NetRequestClass ()
 12
 13 @end
 14
 15
 16 @implementation NetRequestClass
 17 #pragma 监测网络的可链接性
 18 + (BOOL) netWorkReachabilityWithURLString:(NSString *) strUrl
 19 {
 20     __block BOOL netState = NO;
 21
 22     NSURL *baseURL = [NSURL URLWithString:strUrl];
 23
 24     AFHTTPRequestOperationManager *manager = [[AFHTTPRequestOperationManager alloc] initWithBaseURL:baseURL];
 25
 26     NSOperationQueue *operationQueue = manager.operationQueue;
 27
 28     [manager.reachabilityManager setReachabilityStatusChangeBlock:^(AFNetworkReachabilityStatus status) {
 29         switch (status) {
 30             case AFNetworkReachabilityStatusReachableViaWWAN:
 31             case AFNetworkReachabilityStatusReachableViaWiFi:
 32                 [operationQueue setSuspended:NO];
 33                 netState = YES;
 34                 break;
 35             case AFNetworkReachabilityStatusNotReachable:
 36                 netState = NO;
 37             default:
 38                 [operationQueue setSuspended:YES];
 39                 break;
 40         }
 41     }];
 42
 43     [manager.reachabilityManager startMonitoring];
 44
 45     return netState;
 46 }
 47
 48
 49 /***************************************
 50  在这做判断如果有dic里有errorCode
 51  调用errorBlock(dic)
 52  没有errorCode则调用block(dic
 53  ******************************/
 54
 55 #pragma --mark GET请求方式
 56 + (void) NetRequestGETWithRequestURL: (NSString *) requestURLString
 57                        WithParameter: (NSDictionary *) parameter
 58                 WithReturnValeuBlock: (ReturnValueBlock) block
 59                   WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
 60                     WithFailureBlock: (FailureBlock) failureBlock
 61 {
 62     AFHTTPRequestOperationManager *manager = [[AFHTTPRequestOperationManager alloc] init];
 63
 64     AFHTTPRequestOperation *op = [manager GET:requestURLString parameters:parameter success:^(AFHTTPRequestOperation *operation, id responseObject) {
 65         NSDictionary *dic = [NSJSONSerialization JSONObjectWithData:responseObject options:NSJSONReadingAllowFragments error:nil];
 66         DDLog(@"%@", dic);
 67
 68         block(dic);
 69
 70     } failure:^(AFHTTPRequestOperation *operation, NSError *error) {
 71         failureBlock();
 72     }];
 73
 74     op.responseSerializer = [AFHTTPResponseSerializer serializer];
 75
 76     [op start];
 77
 78 }
 79
 80 #pragma --mark POST请求方式
 81
 82 + (void) NetRequestPOSTWithRequestURL: (NSString *) requestURLString
 83                         WithParameter: (NSDictionary *) parameter
 84                  WithReturnValeuBlock: (ReturnValueBlock) block
 85                    WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
 86                      WithFailureBlock: (FailureBlock) failureBlock
 87 {
 88     AFHTTPRequestOperationManager *manager = [[AFHTTPRequestOperationManager alloc] init];
 89
 90     AFHTTPRequestOperation *op = [manager POST:requestURLString parameters:parameter success:^(AFHTTPRequestOperation *operation, id responseObject) {
 91         NSDictionary *dic = [NSJSONSerialization JSONObjectWithData:responseObject options:NSJSONReadingAllowFragments error:nil];
 92
 93         DDLog(@"%@", dic);
 94
 95         block(dic);
 96         /***************************************
 97          在这做判断如果有dic里有errorCode
 98          调用errorBlock(dic)
 99          没有errorCode则调用block(dic
100          ******************************/
101
102     } failure:^(AFHTTPRequestOperation *operation, NSError *error) {
103         failureBlock();
104     }];
105
106     op.responseSerializer = [AFHTTPResponseSerializer serializer];
107
108     [op start];
109
110 }
111
112
113
114
115 @end
View Code



  3.详解Config:创建pch文件,和Config.h文件

    pch文件引入常用的头文件,内容如下:

 1 //
 2 //  PrefixHeader.pch
 3 //  MVVMTest
 4 //
 5 //  Created by 李泽鲁 on 15/1/6.
 6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
 7 //
 8
 9 #ifndef MVVMTest_PrefixHeader_pch
10 #define MVVMTest_PrefixHeader_pch
11
12 #import"AFNetworking.h"
13 #import "UIKit+AFNetworking.h"
14 #import "Config.h"
15
16 #import "NetRequestClass.h"
17 #import "SVProgressHUD.h"
18 #endif
View Code

    Config.h中就是各种宏定义和各种枚举类型和block类型,代码如下:

 1 //
 2 //  Config.h
 3 //  MVVMTest
 4 //
 5 //  Created by 李泽鲁 on 15/1/6.
 6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
 7 //
 8
 9 #ifndef MVVMTest_Config_h
10 #define MVVMTest_Config_h
11
12 //定义返回请求数据的block类型
13 typedef void (^ReturnValueBlock) (id returnValue);
14 typedef void (^ErrorCodeBlock) (id errorCode);
15 typedef void (^FailureBlock)();
16 typedef void (^NetWorkBlock)(BOOL netConnetState);
17
18 #define DDLog(xx, ...)  NSLog(@"%s(%d): " xx, __PRETTY_FUNCTION__, __LINE__, ##__VA_ARGS__)
19
20 //accessToken
21 #define ACCESSTOKEN @"你自己的access_token"
22
23 //请求公共微博的网络接口
24 #define REQUESTPUBLICURL @"https://api.weibo.com/2/statuses/public_timeline.json"
25
26 #define SOURCE @"source"
27 #define TOKEN @"access_token"
28 #define COUNT @"count"
29
30 #define STATUSES @"statuses"
31 #define CREATETIME @"created_at"
32 #define WEIBOID @"id"
33 #define WEIBOTEXT @"text"
34 #define USER @"user"
35 #define UID @"id"
36 #define HEADIMAGEURL @"profile_image_url"
37 #define USERNAME @"screen_name"
38
39 #endif
View Code

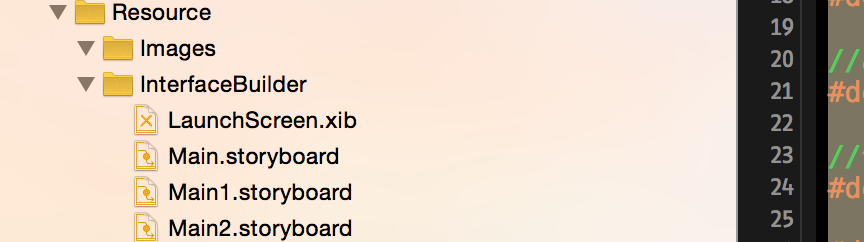

  4.详解资源文件Resource,结构如下图:

    Image中就存放各种图片(3x,2x等),InterfaceBuider里面就是放一些Xib和Storyboard文件,每个负责UI的开发人员负责一个Storyboard

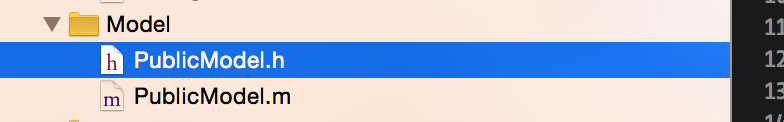

  5.详解Model:本工程用的是请求公共微博接口我们需要在页面上现实用户的头像,用户名,发布日期,博文,已经隐式的用户ID和微博ID,文件目录结构如下:

  PublicModel中的内容如下:

 1 //
 2 //  PublicModel.h
 3 //  MVVMTest
 4 //
 5 //  Created by 李泽鲁 on 15/1/8.
 6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
 7 //
 8
 9 #import <Foundation/Foundation.h>
10
11 @interface PublicModel : NSObject
12 @property (strong, nonatomic) NSString *userId;
13 @property (strong, nonatomic) NSString *weiboId;
14 @property (strong, nonatomic) NSString *userName;
15 @property (strong, nonatomic) NSURL *imageUrl;
16 @property (strong, nonatomic) NSString *date;
17 @property (strong, nonatomic) NSString *text;
18
19 @end
View Code

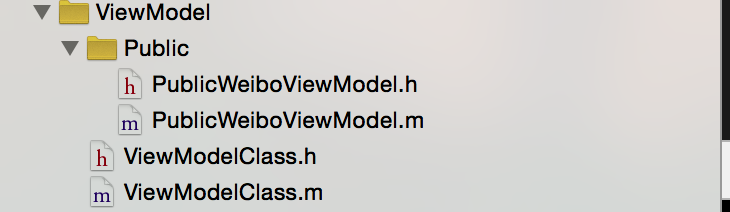

  6.详解ViewModel层,本层是最为重要的一层,下面是本层的详细截图,ViewModeClass是所有ViewMode的父类,其中存储着共同部分

    ViewModelClass.h中的内容如下:

 1 //
 2 //  ViewModelClass.h
 3 //  MVVMTest
 4 //
 5 //  Created by 李泽鲁 on 15/1/8.
 6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
 7 //
 8
 9 #import <Foundation/Foundation.h>
10
11 @interface ViewModelClass : NSObject
12
13 @property (strong, nonatomic) ReturnValueBlock returnBlock;
14 @property (strong, nonatomic) ErrorCodeBlock errorBlock;
15 @property (strong, nonatomic) FailureBlock failureBlock;
16
17
18 //获取网络的链接状态
19 -(void) netWorkStateWithNetConnectBlock: (NetWorkBlock) netConnectBlock WithURlStr: (NSString *) strURl;
20
21 // 传入交互的Block块
22 -(void) setBlockWithReturnBlock: (ReturnValueBlock) returnBlock
23                  WithErrorBlock: (ErrorCodeBlock) errorBlock
24                WithFailureBlock: (FailureBlock) failureBlock;
25 @end
View Code

    ViewModelClass.m中的内容如下:

 1 //
 2 //  ViewModelClass.m
 3 //  MVVMTest
 4 //
 5 //  Created by 李泽鲁 on 15/1/8.
 6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
 7 //
 8
 9 #import "ViewModelClass.h"
10 @implementation ViewModelClass
11
12 #pragma 获取网络可到达状态
13 -(void) netWorkStateWithNetConnectBlock: (NetWorkBlock) netConnectBlock WithURlStr: (NSString *) strURl;
14 {
15     BOOL netState = [NetRequestClass netWorkReachabilityWithURLString:strURl];
16     netConnectBlock(netState);
17 }
18
19 #pragma 接收穿过来的block
20 -(void) setBlockWithReturnBlock: (ReturnValueBlock) returnBlock
21                  WithErrorBlock: (ErrorCodeBlock) errorBlock
22                WithFailureBlock: (FailureBlock) failureBlock
23 {
24     _returnBlock = returnBlock;
25     _errorBlock = errorBlock;
26     _failureBlock = failureBlock;
27 }
28
29 @end
View Code



    PublicWeiboViewModel.h中的内容如下:

 1 //
 2 //  PublicWeiboViewModel.h
 3 //  MVVMTest
 4 //
 5 //  Created by 李泽鲁 on 15/1/8.
 6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
 7 //
 8
 9 #import "ViewModelClass.h"
10 #import "PublicModel.h"
11
12 @interface PublicWeiboViewModel : ViewModelClass
13 //获取围脖列表
14 -(void) fetchPublicWeiBo;
15
16 //跳转到微博详情页
17 -(void) weiboDetailWithPublicModel: (PublicModel *) publicModel WithViewController: (UIViewController *)superController;
18 @end
View Code

    PublicWeiboViewModel.m中的内容如下:

  1 //
  2 //  PublicWeiboViewModel.m
  3 //  MVVMTest
  4 //
  5 //  Created by 李泽鲁 on 15/1/8.
  6 //  Copyright (c) 2015年 李泽鲁. All rights reserved.
  7 //
  8
  9 #import "PublicWeiboViewModel.h"
 10 #import "PublicDetailViewController.h"
 11
 12 @implementation PublicWeiboViewModel
 13
 14 //获取公共微博
 15 -(void) fetchPublicWeiBo
 16 {
 17     NSDictionary *parameter = @{TOKEN: ACCESSTOKEN,
 18                                 COUNT: @"100"
 19                                 };
 20     [NetRequestClass NetRequestGETWithRequestURL:REQUESTPUBLICURL WithParameter:parameter WithReturnValeuBlock:^(id returnValue) {
 21
 22         DDLog(@"%@", returnValue);
 23         [self fetchValueSuccessWithDic:returnValue];
 24
 25     } WithErrorCodeBlock:^(id errorCode) {
 26         DDLog(@"%@", errorCode);
 27         [self errorCodeWithDic:errorCode];
 28
 29     } WithFailureBlock:^{
 30         [self netFailure];
 31         DDLog(@"网络异常");
 32
 33     }];
 34
 35 }
 36
 37
 38
 39 #pragma 获取到正确的数据,对正确的数据进行处理
 40 -(void)fetchValueSuccessWithDic: (NSDictionary *) returnValue
 41 {
 42     //对从后台获取的数据进行处理,然后传给ViewController层进行显示
 43
 44     NSArray *statuses = returnValue[STATUSES];
 45     NSMutableArray *publicModelArray = [[NSMutableArray alloc] initWithCapacity:statuses.count];
 46
 47     for (int i = 0; i < statuses.count; i ++) {
 48         PublicModel *publicModel = [[PublicModel alloc] init];
 49
 50         //设置时间
 51         NSDateFormatter *iosDateFormater=[[NSDateFormatter alloc]init];
 52         iosDateFormater.dateFormat=@"EEE MMM d HH:mm:ss Z yyyy";
 53
 54         //必须设置,否则无法解析
 55         iosDateFormater.locale=[[NSLocale alloc]initWithLocaleIdentifier:@"en_US"];
 56         NSDate *date=[iosDateFormater dateFromString:statuses[i][CREATETIME]];
 57
 58         //目的格式
 59         NSDateFormatter *resultFormatter=[[NSDateFormatter alloc]init];
 60         [resultFormatter setDateFormat:@"MM月dd日 HH:mm"];
 61
 62         publicModel.date = [resultFormatter stringFromDate:date];
 63         publicModel.userName = statuses[i][USER][USERNAME];
 64         publicModel.text = statuses[i][WEIBOTEXT];
 65         publicModel.imageUrl = [NSURL URLWithString:statuses[i][USER][HEADIMAGEURL]];
 66         publicModel.userId = statuses[i][USER][UID];
 67         publicModel.weiboId = statuses[i][WEIBOID];
 68
 69         [publicModelArray addObject:publicModel];
 70
 71     }
 72
 73     self.returnBlock(publicModelArray);
 74 }
 75
 76 #pragma 对ErrorCode进行处理
 77 -(void) errorCodeWithDic: (NSDictionary *) errorDic
 78 {
 79     self.errorBlock(errorDic);
 80 }
 81
 82 #pragma 对网路异常进行处理
 83 -(void) netFailure
 84 {
 85     self.failureBlock();
 86 }
 87
 88
 89 #pragma 跳转到详情页面,如需网路请求的,可在此方法中添加相应的网络请求
 90 -(void) weiboDetailWithPublicModel: (PublicModel *) publicModel WithViewController:(UIViewController *)superController
 91 {
 92     DDLog(@"%@,%@,%@",publicModel.userId,publicModel.weiboId,publicModel.text);
 93     UIStoryboard *storyboard = [UIStoryboard storyboardWithName:@"Main" bundle:[NSBundle mainBundle]];
 94     PublicDetailViewController *detailController = [storyboard instantiateViewControllerWithIdentifier:@"PublicDetailViewController"];
 95     detailController.publicModel = publicModel;
 96     [superController.navigationController pushViewController:detailController animated:YES];
 97
 98 }
 99
100
101 @end
View Code



  7.ViewController层的目录结构如下:



  上面的代码就不一一粘了(主要是手按command + C 按累了),后面的链接会有源码



  8.storybord中的结构如下:



  运行的最终效果:





   9.完整目录结构,页面间的业务逻辑,和网络的请求数据是放在ViewModel层的,当然了这也不是绝对的,要灵活把握。我个人是特别喜欢编程的,因为编程灵活起来就会很有乐趣。

  10.博文快结束了,在这儿在总结一下SVN使用频率比较高的而且比较重要的命令吧(当然,本人平时主要是用XCode自带的SVN可视化管理~)

    (1)、更新本地代码命令

        1.1  svn  up 更新版本

        1.2  svn info 查看当前版本信息

    (2)、代码的提交

        2.1  svn info 查看当前本地版本信息

        2.2  svn up 更新到最新版本信息

        2.3  svn st 查看文件状态 M-修改  D-删除 A-添加 U-更新  ?-未知状态  !-警告  C-冲突

        2.4  svn add fileName: 如果出现?一般是添加文件时出的问题,在把文件svn add fileName一下后,该文件的状态会改成A

        2.5  svn del fileName:如果出现!一般是删除文件时会出现的警告需呀执行svn del fileName命令后,该文件的状态会改成D

        2.6  svn ci -m"提交的原因"



  在文章的最后呢附上DEMO的:GitHub下载地址:https://github.com/lizelu/MVVM , 有什么问题给我留言,或者在Q我都可以~

上一篇: 与众不同 windows phone (49) 下一篇: 没有下一篇了!
发表评论
用户名: 匿名
