iOS开发之Quartz2D详解

 2014/4/19 3:35:32  求真求道  博客园  我要评论(0)
  • 摘要:1.什么是Quartz2D?Quartz2D是一个二维绘图引擎,同时支持iOS和Mac系统Quartz2D能完成的工作绘制图形:线条\三角形\矩形\圆\弧等绘制文字绘制\生成图片(图像)读取\生成PDF截图\裁剪图片自定义UI控件……….2.Quartz2D应用示例裁剪图片涂鸦/画板手势解锁报表屏幕截图3.图形上下文(GraphicsContext)因为很多计算机的概念和术语,都是从外文翻译而来。所以有些的术语比较难以理解,看其名,不知其意。图形上下文
  • 标签:详解 iOS Quartz 开发

1. 什么是Quartz2D?

Quartz 2D是一个二维绘图引擎,同时支持iOS和Mac系统

Quartz 2D能完成的工作

  • 绘制图形 : 线条\三角形\矩形\圆\弧等
  • 绘制文字
  • 绘制\生成图片(图像)
  • 读取\生成PDF
  • 截图\裁剪图片
  • 自定义UI控件
  • ……….

2. Quartz 2D应用示例

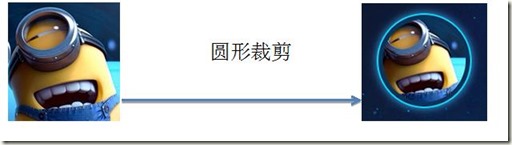

裁剪图片

360截图20140417211614966

涂鸦/画板

wps_clip_image-22172

手势解锁

wps_clip_image-21802

报表

wps_clip_image-1091wps_clip_image-25115

屏幕截图

wps_clip_image-1240

3. 图形上下文(Graphics Context)

因为很多计算机的概念和术语,都是从外文翻译而来。所以有些的术语比较难以理解,看其名,不知其意。

图形上下文(Graphics Context)中的‘Context’还可以翻译为‘环境’(setting)。

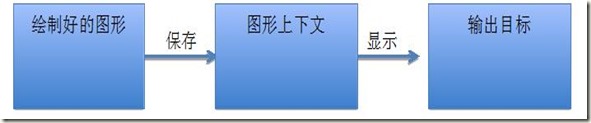

图形上下文是一种特殊类型(CGContextRef)的数据,它保存了绘图信息,绘图状态以及图形的输出目标。

开发中,你绘制的图形信息(矩形,线段,圆。。。),设置的图形状态(颜色,线宽。。。)等信息首先是以数据的形式保存在图形上下文类型的变量中,然后再根据图形上下文中的输出目标绘制到不同的显示介质上。

360截图20140417212004368

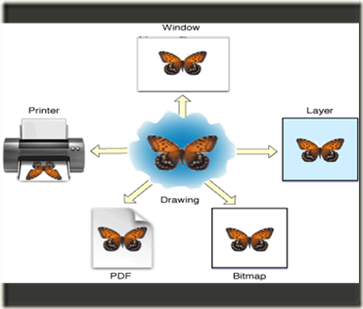

相同的一套绘图序列,只要指定不同的图形上下文(这里指输出目标不同的图形上下文),就可将相同的图像绘制到不同的目标上

Quartz2D提供了以下几种类型的Graphics Context:

  • Bitmap Graphics Context
  • PDF Graphics Context
  • Window Graphics Context
  • Layer Graphics Context
  • Printer Graphics Context

wps_clip_image-12484

4. 自定义View(自定义UI控件)

4.1  iOS提供的UIKi t框架已经包含了很多各种各样的控件

  • UILabel:显示文字
  • UIImageView:显示图片
  • UIButton:同时显示图片和文字(能点击)
  • … …

利用UIKit框架,我们可以搭建和实现一些简单的,常见的UI界面。但是,有些UI界面极其复杂,而且比较个性化,用普通的UI控件无法实现,这时可以利用Quartz2D技术将控件内部的结构画出来,自定义控件的样子。

事实上,iOS中大部分控件的内容也是通过Quartz 2D绘画出来的。

4.2  若想利用Quartz 2D在View上绘制信息,首先必须有图形上下文,用来保存绘图信息,输出目标。其次,图像上下文与View相关联(这时候图形上下文的输出目标即为关联的View)。

详细步骤:

1) 新建一个类,继承自UIView

2) 实现- (void)drawRect:(CGRect)rect方法,然后在这个方法中

3) 取得跟当前view相关联的图形上下文(注意这里之所以没有新建一个图形上下文,是因为系统已经自动创建了一个Layer图形上下文,并且与当前的View相关联)

4) 绘制相应的图形内容

5) 利用图形上下文将绘制的所有内容渲染显示到view上面

4.3  drawRect:

• 为什么要实现drawRect:方法才能绘图到view上?

Ø 因为在drawRect:方法中才能取得跟view相关联的图形上下文

• drawRect:方法在什么时候被调用?

Ø 当view第一次显示到屏幕上时(被加到UIWindow上显示出来)

Ø 调用view的setNeedsDisplay或者setNeedsDisplayInRect:时

5.绘图顺序

后绘制的图形若与先绘制的图形发生重叠,后绘制的图形覆盖先绘制的图形。

wps_clip_image-14558

5. 注意事项

1 Quartz2D的API是纯C语言的

2 Quartz2D的API来自于Core Graphics框架

wps_clip_image-8291

3 数据类型和函数基本都以CG作为前缀

  • 1) CGContextRef
  • 2) CGPathRef
  • 3) CGContextStrokePath(ctx);
  • 4) ……

6. Quartz2D绘图的代码步骤

  • 1. 获得图形上下文
  • CGContextRef ctx = UIGraphicsGetCurrentContext();
  • 2. 拼接路径(下面代码是搞一条线段)
  • CGContextMoveToPoint(ctx, 10, 10);
  • CGContextAddLineToPoint(ctx, 100, 100);
  • 3. 绘制路径
  • CGContextStrokePath(ctx); // CGContextFillPath(ctx);

7. 常用拼接路径函数

  • 新建一个起点
  • void CGContextMoveToPoint(CGContextRef c, CGFloat x, CGFloat y)
  • 添加新的线段到某个点
  • void CGContextAddLineToPoint(CGContextRef c, CGFloat x, CGFloat y)
  • 添加一个矩形
  • void CGContextAddRect(CGContextRef c, CGRect rect)
  • 添加一个椭圆
  • void CGContextAddEllipseInRect(CGContextRef context, CGRect rect)
  • 添加一个圆弧
  • void CGContextAddArc(CGContextRef c, CGFloat x, CGFloat y,
  •   CGFloat radius, CGFloat startAngle, CGFloat endAngle, int clockwise)

8. 常用绘制路径函数

  • Mode参数决定绘制的模式
  • void CGContextDrawPath(CGContextRef c, CGPathDrawingMode mode)
  • 绘制空心路径
  • void CGContextStrokePath(CGContextRef c)
  • 绘制实心路径
  • void CGContextFillPath(CGContextRef c)
  • 提示:一般以CGContextDraw、CGContextStroke、CGContextFill开头的函数,都是用来绘制路径的

9. 图形上下文栈的操作

  • 将当前的上下文copy一份,保存到栈顶(图形上下文栈)
  • void CGContextSaveGState(CGContextRef c)
  • 将栈顶的上下文出栈,替换掉当前的上下文
  • void CGContextRestoreGState(CGContextRef c)

10. 矩阵操作

利用矩阵操作,能让绘制到上下文中的所有路径一起发生变化

  • 缩放
  • void CGContextScaleCTM(CGContextRef c, CGFloat sx, CGFloat sy)
  • 旋转
  • void CGContextRotateCTM(CGContextRef c, CGFloat angle)
  • 平移
  • void CGContextTranslateCTM(CGContextRef c, CGFloat tx, CGFloat ty)

11. Quartz2D的内存管理

  • 使用含有“Create”或“Copy”的函数创建的对象,使用完后必须释放,否则将导致内存泄露
  • 使用不含有“Create”或“Copy”的函数获取的对象,则不需要释放
  • 如果retain了一个对象,不再使用时,需要将其release掉
  • 可以使用Quartz 2D的函数来指定retain和release一个对象。例如,如果创建了一个CGColorSpace对象,则使用函数CGColorSpaceRetain和CGColorSpaceRelease来retain和release对象。
  • 也可以使用Core Foundation的CFRetain和CFRelease。注意不能传递NULL值给这些函数
