c# winform treelistview的使用(treegridview)

 2017/12/1 18:48:49  波谷  程序员俱乐部  我要评论(0)
  • 摘要:TreeView控件显示的内容比较单一,如果需要呈现更详细信息TreeListView是一个不错的选择。先看效果:首先需要引用文件System.Windows.Forms.TreeListView.dll、System.Runtime.InteropServices.APIs.dll你可以将TreeListView加入到工具箱中然后在添加到窗体中。1.你需要添加列2.你需要添加一个ImageList作为节点图标的容器
  • 标签:C# for 使用 view list winform

TreeView控件显示的内容比较单一,如果需要呈现更详细信息TreeListView是一个不错的选择。

先看效果:

首先需要引用文件System.Windows.Forms.TreeListView.dll、System.Runtime.InteropServices.APIs.dll

你可以将TreeListView加入到工具箱中然后在添加到窗体中。

1.你需要添加列

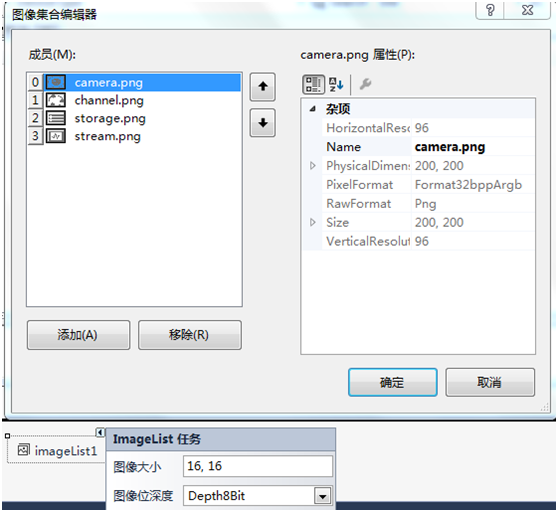

2.你需要添加一个ImageList作为节点图标的容器(你还需要配置TreeListView的SmallImageList属性为ImageList控件的ID)

3.现在可以给控件绑定数据了

此控件比较适合呈现具有父子级关系的复杂数据结构,当然也包含XML格式的数据

下面尝试解析一个设备树XML然后绑定到控件中:

<Device name="hidc-1600tv _192.168.230.188" ItemType="DVR" type="Onvif" TypeID="" Code="" location="" Description="" ID="" UniqueID="192.168.230.188">
  <IP Value="192.168.230.188" />
  <Port Value="80" />
  <Username Value="admin" />
  <Password Value="1234" />
  <AuthenAddress Value="/" />
  <AuthenMode Value="1" />
  <OnvifUser Value="admin" />
  <OnvifPwd Value="1234" />
  <OnvifAddress Value="/onvif/device_service" />
  <RTSPUser Value="admin" />
  <RTSPPwd Value="1234" />
  <ChildDevices>
    <Device name="" ItemType="Channel" type="" TypeID="" Code="" location="" Description="" id="" UniqueID="">
      <PTZEnable Value="True" />
      <PTZ1 Value="5" />
      <PTZ2 Value="15" />
      <PTZ3 Value="25" />
      <PTZ4 Value="35" />
      <PTZ5 Value="45" />
      <PTZ6 Value="55" />
      <PTZ7 Value="65" />
      <PTZ8 Value="75" />
      <PTZ9 Value="85" />
      <ChildDevices>
        <Device name="" ItemType="RStreamer" type="" TypeID="1" Code="" location="" Description="" id="">
          <MediaProfile Value="1" />
          <Multicast Value="False" />
        </Device>
        <Device name="" ItemType="RStreamer" type="" TypeID="2" Code="" location="" Description="" id="">
          <MediaProfile Value="2" />
          <Multicast Value="False" />
        </Device>
      </ChildDevices>
    </Device>
  </ChildDevices>
</Device>

使用递归算法很容易提取XML的结构

        public void LoadXmlTree(string xml)
        {
            XDocument xDoc = XDocument.Parse(xml);

            TreeListViewItem item = new TreeListViewItem();
            string title = xDoc.Root.Attribute("name")?.Value ?? xDoc.Root.Name.LocalName;
            item.Text = title;
            item.ImageIndex = 0;
            item.SubItems.Add(xDoc.Root.Attribute("UniqueID")?.Value);
            item.SubItems.Add(xDoc.Root.Attribute("ItemType")?.Value);
            PopulateTree (xDoc.Root, item.Items);
            tvDevice.Items.Add(item);
        }
        public void PopulateTree (XElement element, TreeListViewItemCollection items)
        {
            foreach (XElement node  in element.Nodes())
            {
                TreeListViewItem item = new TreeListViewItem();
                string title = node.Name.LocalName.Trim();
                item.Text = title;
                if (title == "Device")
                {
                    var attr = node.Attribute("ItemType")?.Value;
                    switch (attr)
                    {
                        case "Channel": item.ImageIndex = 1; break;
                        case "RStreamer": item.ImageIndex = 3; break;
                        default: break;
                    }
                    item.SubItems.Add(node.Attribute("UniqueID")?.Value);
                    item.SubItems.Add(node.Attribute("ItemType")?.Value);
                }
                else
                {
                    item.ImageIndex = 2;
                    item.SubItems.Add(node.Attribute("Value")?.Value);
                }

                if (node.HasElements)
                {
                    PopulateTree (node, item.Items);
                }
                items.Add(item);
            }
        }


说明:

TreeListViewItem可构造传入value和imageindex,其中value会赋值给Text属性,imageindex就是节点显示的图标所对应的ImageList的索引。TreeListViewItem的SubItems就是其扩展列,它会按顺序依次显示到后面的列中。

你可以设置ExpandMethod属性来控制节点展开的方式,设置CheckBoxes属性控制是否显示复选框。

你可以通过订阅BeforeExpand、BeforeCollapse、BeforeLabelEdit三个事件来修改不同状态下的图标,如:

        private void treeListView1_BeforeExpand(object sender,  TreeListViewCancelEventArgs e)
        {
            if(e.Item.ImageIndex == 0) e.Item.ImageIndex = 1;
        }

你可以设置LabelEdit属性来激活或禁用编辑,TreeListViewBeforeLabelEditEventArgs参数提供了相应的属性值。

        private void treeListView1_BeforeLabelEdit(object sender, TreeListViewBeforeLabelEditEventArgs e)
        {
            if(e.ColumnIndex == 1)
            {
                ComboBox combobox = new ComboBox();
                combobox.Items.AddRange(new string[]{"Html","Css","Javascript"});
                e.Editor = combobox;
            }
        }

TreeListView开源你也可以根据自己的需要进行修改。

本文出处:http://www.cnblogs.com/liuxiaobo93/p/7942619.html

附件下载: TreeListView
