SharpGL学习笔记(十五) 纹理映射

 2016/9/3 5:35:24  猪悟能  程序员俱乐部  我要评论(0)
  • 摘要:纹理映射非常实用,在游戏场景中已经无所不在了.一个较少的多边形构成的模形,配合好的纹理贴图进行映射,可以得到逼真的效果.游戏中的天空,地面,墙面,和植物都是纹理贴图进行映射的.例如最终幻想8的男女主角多边形数量是非常少的,完全靠贴图保证真实效果。以前的游戏中的树木其实就是一个四边形加上树木贴图和一张TGA格式的透明度贴图镂空树木之外的背景实现的,因此这种树就是一个片。一个导入的3ds模形,是可以带有纹理贴图和贴图坐标的,直接就可显示出来
  • 标签:笔记 学习 学习笔记 ARP

纹理映射非常实用,在游戏场景中已经无所不在了.

一个较少的多边形构成的模形,配合好的纹理贴图进行映射,可以得到逼真的效果.游戏中的天空,地面,墙面,和植物都是纹理贴图进行映射的.

例如最终幻想8的男女主角多边形数量是非常少的,完全靠贴图保证真实效果。

以前的游戏中的树木其实就是一个四边形加上树木贴图和一张TGA格式的透明度贴图镂空树木之外的背景实现的,因此这种树就是一个片。



一个导入的3ds模形,是可以带有纹理贴图和贴图坐标的,直接就可显示出来,不需要我们再做映射关系.

3dsmax中输出3ds模形时会保存贴图的纹理坐标信息,连同贴图一起,可以直接在OpenGL中显示。



我们自己画的三维体才需要做纹理映射,如果你需要的话.



下面给出一个演示代码,它实现了在box的6个面贴上6张不同的贴图,为了节省代码下载空间,我只用了4张贴图,剩下2张重复了。



源代码:

  1 using System;
  2 using System.Collections.Generic;
  3 using System.ComponentModel;
  4 using System.Data;
  5 using System.Drawing;
  6 using System.Linq;
  7 using System.Text;
  8 using System.Windows.Forms;
  9 using SharpGL;
 10
 11 namespace SharpGLWinformsApplication1
 12 {
 13     //原创文章,出自"博客园, 猪悟能'S博客" : http://www.cnblogs.com/hackpig/
 14     public partial class SharpGLForm : Form
 15     {
 16         float ang = 0f;
 17         SharpGL.SceneGraph.Assets.Texture[] textrue;
 18         float[] fLightPosition = new float[4] { 0.0f, 0.0f, 0.0f, 1.0f}; //5f, 8f, -8f, 1f };// 光源位置
 19         float[] fLightAmbient = new float[4] { 0f,0f, 0f, 1f };// 环境光参数
 20         float[] fLightDiffuse = new float[4] { 1f,1f, 1f, 1f };// 漫射光参数
 21         float[] fLightSpecular = new float[4] { 1f, 1f, 1f, 1f }; //镜面反射
 22
 23
 24         public SharpGLForm()
 25         {
 26             InitializeComponent();
 27
 28         }
 29
 30         private void openGLControl_OpenGLDraw(object sender, PaintEventArgs e)
 31         {
 32             OpenGL gl = openGLControl.OpenGL;
 33             gl.Clear(OpenGL.GL_COLOR_BUFFER_BIT | OpenGL.GL_DEPTH_BUFFER_BIT);
 34             gl.LoadIdentity();
 35             gl.Translate(-0.6f, 0f, 0.7f); gl.Rotate(ang, 0, 1, 0);
 36             drawBox(gl,0f,0f,0.5f);
 37             ang += 2f;
 38         }
 39
 40
 41         private void openGLControl_OpenGLInitialized(object sender, EventArgs e)
 42         {
 43             textrue = new SharpGL.SceneGraph.Assets.Texture[6];
 44             for (int i = 0; i < 6; i++)
 45                 textrue[i] = new SharpGL.SceneGraph.Assets.Texture();
 46
 47
 48             OpenGL gl = openGLControl.OpenGL;
 49             gl.Light(OpenGL.GL_LIGHT0, OpenGL.GL_AMBIENT, fLightAmbient);//环境光源
 50             gl.Light(OpenGL.GL_LIGHT0, OpenGL.GL_DIFFUSE, fLightDiffuse);//漫射光源
 51             gl.Light(OpenGL.GL_LIGHT0, OpenGL.GL_POSITION, fLightPosition);//光源位置
 52             gl.Light(OpenGL.GL_LIGHT0, OpenGL.GL_SPECULAR, fLightSpecular);
 53
 54             textrue[0].Create(gl, "a1.jpg");
 55             textrue[1].Create(gl, "a2.jpg");
 56             textrue[2].Create(gl, "a3.jpg");
 57             textrue[3].Create(gl, "a4.jpg");
 58             textrue[4].Create(gl, "a1.jpg");
 59             textrue[5].Create(gl, "a2.jpg");
 60
 61
 62             gl.ClearColor(0.0f, 0.2f, 0.2f, 0.0f);
 63             gl.ClearDepth(1f);
 64             gl.DepthFunc(OpenGL.GL_LEQUAL);
 65             gl.Enable(OpenGL.GL_DEPTH_TEST);
 66             gl.ShadeModel(OpenGL.GL_SMOOTH);
 67
 68             gl.Enable(OpenGL.GL_LIGHTING);//开启光照
 69             gl.Enable(OpenGL.GL_LIGHT0);
 70             gl.Enable(OpenGL.GL_TEXTURE_2D);
 71             gl.Enable(OpenGL.GL_NORMALIZE);
 72         }
 73
 74         private void openGLControl_Resized(object sender, EventArgs e)
 75         {
 76             OpenGL gl = openGLControl.OpenGL;
 77             gl.MatrixMode(OpenGL.GL_PROJECTION);
 78             gl.LoadIdentity();
 79             gl.Perspective(45f, (double)Width / (double)Height, 1, 100.0);
 80             gl.LookAt(1,1, -1, 0, 0, 0, 0, 1, 0);
 81             gl.MatrixMode(OpenGL.GL_MODELVIEW);
 82         }
 83
 84
 85
 86         private void drawBox(OpenGL gl, float xPos, float yPos, float zPos)
 87         {
 88             gl.PushMatrix();
 89             gl.Translate(xPos, yPos, zPos);
 90
 91             textrue[0].Bind(gl);
 92             gl.Begin(OpenGL.GL_QUADS);
 93             {
 94                 //
 95                 gl.Normal(1, 1, 1);
 96                 gl.TexCoord(0, 0); gl.Vertex(0, 0, 0);
 97                 gl.TexCoord(1, 0); gl.Vertex(-1, 0, 0);
 98                 gl.TexCoord(1, 1); gl.Vertex(-1, -1, 0);
 99                 gl.TexCoord(0, 1); gl.Vertex(0, -1, 0);
100             }
101             gl.End();
102
103
104             textrue[1].Bind(gl);
105             gl.Begin(OpenGL.GL_QUADS);
106             {
107                 //
108                 gl.Normal(1, 1, 1);
109                 gl.TexCoord(0, 0); gl.Vertex(0, 0, 0);
110                 gl.TexCoord(1, 0); gl.Vertex(0, 0, -1);
111                 gl.TexCoord(1, 1); gl.Vertex(-1, 0, -1);
112                 gl.TexCoord(0, 1); gl.Vertex(-1, 0, 0);
113             }
114             gl.End();
115
116             textrue[2].Bind(gl);
117             gl.Begin(OpenGL.GL_QUADS);
118             {
119                 //
120                 gl.Normal(1, 1, 1);
121                 gl.TexCoord(0, 0); gl.Vertex(-1, 0, 0);
122                 gl.TexCoord(1, 0); gl.Vertex(-1, 0, -1);
123                 gl.TexCoord(1, 1); gl.Vertex(-1, -1, -1);
124                 gl.TexCoord(0, 1); gl.Vertex(-1, -1, 0);
125             }
126             gl.End();
127
128             textrue[3].Bind(gl);
129             gl.Begin(OpenGL.GL_QUADS);
130             {
131                 //
132                 gl.Normal(1, 1, 1);
133                 gl.TexCoord(0, 0); gl.Vertex(0, 0, 0);
134                 gl.TexCoord(1, 0); gl.Vertex(0, 0, -1);
135                 gl.TexCoord(1, 1); gl.Vertex(0, -1, -1);
136                 gl.TexCoord(0, 1); gl.Vertex(0, -1, 0);
137             }
138             gl.End();
139
140             textrue[4].Bind(gl);
141             gl.Begin(OpenGL.GL_QUADS);
142             {
143                 //
144                 gl.Normal(1, 1, 1);
145                 gl.TexCoord(0, 0); gl.Vertex(0, 0, -1);
146                 gl.TexCoord(1, 0); gl.Vertex(-1, 0, -1);
147                 gl.TexCoord(1, 1); gl.Vertex(-1, -1, -1);
148                 gl.TexCoord(0, 1); gl.Vertex(0, -1, -1);
149             }
150             gl.End();
151
152             textrue[5].Bind(gl);
153             gl.Begin(OpenGL.GL_QUADS);
154             {
155                 //
156                 gl.Normal(1, 1, 1);
157                 gl.TexCoord(0, 0); gl.Vertex(0, -1, 0);
158                 gl.TexCoord(1, 0); gl.Vertex(0, -1, -1);
159                 gl.TexCoord(1, 1); gl.Vertex(-1, -1, -1);
160                 gl.TexCoord(0, 1); gl.Vertex(-1, -1, 0);
161             }
162             gl.End();
163
164             gl.PopMatrix();
165
166         }
167
168
169     }
170 }

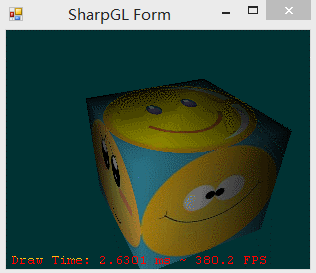

运行效果是下面这样的:

说个题外话:我抓取的Gif有1M多,怎么做可以让它小点? 请知道的朋友回帖告之,谢谢。



代码我也没什么好解释的,它非常简单。有疑问可以回贴。



本节源代码下载



原创文章,出自"博客园, 猪悟能'S博客" : http://www.cnblogs.com/hackpig/
