WPF学习10:基于MVVM Light 制作图形编辑工具(1)

 2015/4/27 19:14:52  官文祥  程序员俱乐部  我要评论(0)
  • 摘要:图形编辑器的功能如下图所示:除了MVVMLight框架是一个新东西之外,本文所涉及内容之前的WPF学习0-9基本都有相关介绍。本节中,将搭建编辑器的界面,搭建MVVMLight框架的使用环境。界面<Windowx:Class="GraphEditor.MainWindow"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft
  • 标签:学习 工具

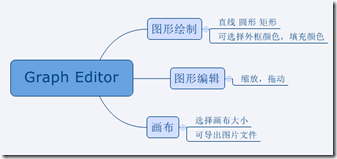

    图形编辑器的功能如下图所示:


    除了MVVM Light 框架是一个新东西之外,本文所涉及内容之前的WPF学习0-9基本都有相关介绍。

    本节中,将搭建编辑器的界面,搭建MVVM Light 框架的使用环境。






界面


<Window x:Class="GraphEditor.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="350" Width="525" Background="#FFFFFF">
    <Window.Resources>
        <Style x:Key="StatusBarButton" TargetType="RadioButton">
            <Setter Property="Width" Value="30"/>
            <Setter Property="Height" Value="30"/>
            <Setter Property="Margin" Value="0 10 0 0"/>
            <Setter Property="BorderBrush" Value="Black"/>
            <Setter Property="BorderThickness" Value="1"/>
        </Style>
    </Window.Resources>
    <Grid>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="auto"/>
            <ColumnDefinition Width="*"/>
        </Grid.ColumnDefinitions>
        <Grid.RowDefinitions>
            <RowDefinition Height="auto"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>
        <!--工具栏-->
        <StackPanel Grid.Row="0" Orientation="Horizontal" Margin="5 5 5 5" Grid.ColumnSpan="2">
            <Button  Margin="10 0 10 0">配置</Button>
            <TextBlock VerticalAlignment="Center">外框颜色:</TextBlock>
            <ComboBox Width="100" Margin="0 0 10 0" ItemsSource="{Binding AvailiableColors}" SelectedItem="{Binding BorderColor}">
                <ComboBox.ItemTemplate>
                    <DataTemplate>
                        <Rectangle Width="100" Height="15" Fill="{Binding}"></Rectangle>
                    </DataTemplate>
                </ComboBox.ItemTemplate>
            </ComboBox>
            <TextBlock VerticalAlignment="Center">填充颜色:</TextBlock>
            <ComboBox Width="100" Margin="0 0 10 0"></ComboBox>
            <Button  Margin="0 0 10 0">输出</Button>
        </StackPanel>
        <!--状态选择栏-->
        <ToolBarTray Grid.Column="0" Grid.RowSpan="2" Margin="0 50 0 0" Orientation="Vertical">
            <ToolBar>
                <RadioButton Style="{StaticResource StatusBarButton}">缩放</RadioButton>
                <RadioButton Style="{StaticResource StatusBarButton}">移动</RadioButton>
                <RadioButton Style="{StaticResource StatusBarButton}">
                    <Line X1="0" Y1="0" X2="15" Y2="15" Stroke="Black" StrokeThickness="1"></Line>
                </RadioButton>
                <RadioButton Style="{StaticResource StatusBarButton}">
                    <Rectangle Width="20" Height="15" Stroke="Black" StrokeThickness="1"></Rectangle>
                </RadioButton>
                <RadioButton Style="{StaticResource StatusBarButton}">
                    <Ellipse Width="20" Height="20" Stroke="Black" StrokeThickness="1"></Ellipse>
                </RadioButton>
            </ToolBar>
        </ToolBarTray>
        <ScrollViewer HorizontalScrollBarVisibility="Auto" VerticalScrollBarVisibility="Auto" Grid.Column="1" Grid.Row="1">
            <Canvas>
                <Border>
                    <Image></Image>
                </Border>
            </Canvas>
        </ScrollViewer>
    </Grid>
</Window>




MVVM Light

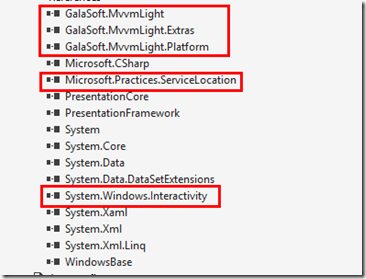

    首先是添加引用文件。


    前三个为框架构成部分,ServiceLocation负责依赖反转。通过Interactivity我们可以扩展XAML,使得用前台代码就可以完成向ViewModel传参的功能。

    创建ViewModel文件夹,其下创建MainViewModel ViewModelLocator两个文件。


    MainViewModel继承ViewModelBase即可,我们在这里写一个Command的例子

class MainViewModel : ViewModelBase
{
    private ICommand _showPrompt;
    public ICommand ShowPrompt
    {
        get
        {
            //前一个Lambda为Excute,后一个为CanExcute
            return _showPrompt ?? (_showPrompt = new RelayCommand(() => MessageBox.Show("Hello World"), () => true));
        }
    }
}



    在Locator中对ViewModel进行注册

class ViewModelLocator
{
    public ViewModelLocator()
    {
        ServiceLocator.SetLocatorProvider(() => SimpleIoc.Default);
        SimpleIoc.Default.Register<MainViewModel>();
    }

    public MainViewModel Main
    {
        get
        {
            return ServiceLocator.Current.GetInstance<MainViewModel>();
        }
    }

    public static void Cleanup()
    {
    }
}

    在App.xaml中创建容器资源。


    圈出的部分为需要添加的代码。



    在主窗体的前台代码中配置DataContext,顺便添加Interactivity的引用。

<Window x:Class="GraphEditor.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="MainWindow" Height="350" Width="525" Background="#FFFFFF"
        xmlns:i="clr-namespace:System.Windows.Interactivity;assembly=System.Windows.Interactivity"
        DataContext="{Binding Main, Source={StaticResource ResourceKey=Locator}}">

     我们修改一下代码,用于测试是否成功使用了框架。

<Button  Margin="0 0 10 0" Command="{Binding ShowPrompt}">输出</Button>

    结果:


    下一节将会完成画布的生成与三个基本形状的绘制。
