React Native通信机制详解

 2015/4/27 10:13:34  juggd  程序员俱乐部  我要评论(0)
  • 摘要:原文出处:Bang的博客(@bang)欢迎分享原创到伯乐头条ReactNative是facebook刚开源的框架,可以用javascript直接开发原生APP,先不说这个框架后续是否能得到大众认可,单从源码来说,这个框架源码里有非常多的设计思想和实现方式值得学习,本篇先来看看它最基础的JavaScript-ObjectC通信机制(以下简称JS/OC)。概览ReactNative用iOS自带的JavaScriptCore作为JS的解析引擎
  • 标签:详解

原文出处: Bang的博客(@bang)   欢迎分享原创到伯乐头条

class="FocusMe">React Native是facebook刚开源的框架,可以用javascript直接开发原生APP,先不说这个框架后续是否能得到大众认可,单从源码来说,这个框架源码里有非常多的设计思想和实现方式值得学习,本篇先来看看它最基础的JavaScript-ObjectC通信机制(以下简称JS/OC)。

概览

React Native用iOS自带的JavaScriptCore作为JS的解析引擎,但并没有用到JavaScriptCore提供的一些可以让JS与OC互调的特性,而是自己实现了一套机制,这套机制可以通用于所有JS引擎上,在没有JavaScriptCore的情况下也可以用webview代替,实际上项目里就已经有了用webview作为解析引擎的实现,应该是用于兼容iOS7以下没有JavascriptCore的版本

普通的JS-OC通信实际上很简单,OC向JS传信息有现成的接口,像webview提供的-stringByEvaluatingJavaScriptFromString方法可以直接在当前context上执行一段JS脚本,并且可以获取执行后的返回值,这个返回值就相当于JS向OC传递信息。React Native也是以此为基础,通过各种手段,实现了在OC定义一个模块方法,JS可以直接调用这个模块方法并还可以无缝衔接回调。

举个例子,OC定义了一个模块RCTSQLManager,里面有个方法-query:successCallback:,JS可以直接调用RCTSQLManager.query并通过回调获取执行结果。:

1 2 3 4 5 6 7 8 9 //OC: @implement RCTSQLManager - (void)query:(NSString *)queryData successCallback:(RCTResponseSenderBlOCk)responseSender {      RCT_EXPORT();      NSString *ret = @"ret"      responseSender(ret); } @end     1 2 3 4 //JS: RCTSQLManager.query("SELECT * FROM table", function(result) {      //result == "ret"; });

接下来看看它是怎样实现的。

模块配置表

首先OC要告诉JS它有什么模块,模块里有什么方法,JS才知道有这些方法后才有可能去调用这些方法。这里的实现是OC生成一份模块配置表传给JS,配置表里包括了所有模块和模块里方法的信息。例:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 {     "remoteModuleConfig": {         "RCTSQLManager": {             "methods": {                 "query": {                     "type": "remote",                     "methodID": 0                 }             },             "moduleID": 4         },         ...      }, }

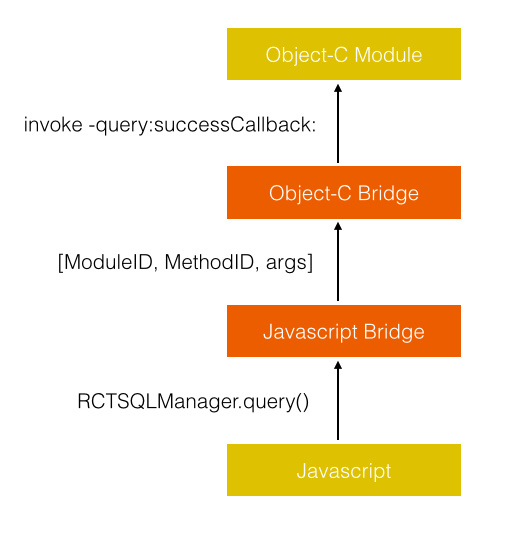

OC端和JS端分别各有一个bridge,两个bridge都保存了同样一份模块配置表,JS调用OC模块方法时,通过bridge里的配置表把模块方法转为模块ID和方法ID传给OC,OC通过bridge的模块配置表找到对应的方法执行之,以上述代码为例,流程大概是这样(先不考虑callback):

在了解这个调用流程之前,我们先来看看OC的模块配置表式怎么来的。我们在新建一个OC模块时,JS和OC都不需要为新的模块手动去某个地方添加一些配置,模块配置表是自动生成的,只要项目里有一个模块,就会把这个模块加到配置表上,那这个模块配置表是怎样自动生成的呢?分两个步骤:

1.取所有模块类

每个模块类都实现了RCTBridgeModule接口,可以通过runtime接口objc_getClassList或objc_copyClassList取出项目里所有类,然后逐个判断是否实现了RCTBridgeModule接口,就可以找到所有模块类,实现在RCTBridgeModuleClassesByModuleID()方法里。

2.取模块里暴露给JS的方法

一个模块里可以有很多方法,一些是可以暴露给JS直接调用的,一些是私有的不想暴露给JS,怎样做到提取这些暴露的方法呢?我能想到的方法是对要暴露的方法名制定一些规则,比如用RCTExport_作为前缀,然后用runtime方法class_getInstanceMethod取出所有方法名字,提取以RCTExport_为前缀的方法,但这样做恶心的地方是每个方法必须加前缀。React Native用了另一种黑魔法似的方法解决这个问题:编译属性__attribute__。

在上述例子中我们看到模块方法里有句代码:RCT_EXPORT(),模块里的方法加上这个宏就可以实现暴露给JS,无需其他规则,那这个宏做了什么呢?来看看它的定义:

1 2 #define RCT_EXPORT(JS_name) __attribute__((used, section("__DATA,RCTExport" \ ))) static const char *__rct_export_entry__[] = { __func__, #JS_name }

这个宏的作用是用编译属性__attribute__给二进制文件新建一个section,属于__DATA数据段,名字为RCTExport,并在这个段里加入当前方法名。编译器在编译时会找到__attribute__进行处理,为生成的可执行文件加入相应的内容。效果可以从linkmap看出来:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 # Sections: # Address Size Segment Section 0x100001670 0x000C0180 __TEXT __text ... 0x10011EFA0 0x00000330 __DATA RCTExport 0x10011F2D0 0x00000010 __DATA __common 0x10011F2E0 0x000003B8 __DATA __bss ...    0x10011EFA0 0x00000010 [ 4] -[RCTStatusBarManager setStyle:animated:].__rct_export_entry__ 0x10011EFB0 0x00000010 [ 4] -[RCTStatusBarManager setHidden:withAnimation:].__rct_export_entry__ 0x10011EFC0 0x00000010 [ 5] -[RCTSourceCode getScriptText:failureCallback:].__rct_export_entry__ 0x10011EFD0 0x00000010 [ 7] -[RCTAlertManager alertWithArgs:callback:].__rct_export_entry__ ...

可以看到可执行文件数据段多了个RCTExport段,内容就是各个要暴露给JS的方法。这些内容是可以在运行时获取到的,在RCTBridge.m的RCTExportedMethodsByModuleID()方法里获取这些内容,提取每个方法的类名和方法名,就完成了提取模块里暴露给JS方法的工作。

整体的模块类/方法提取实现在RCTRemoteModulesConfig()方法里。

调用流程

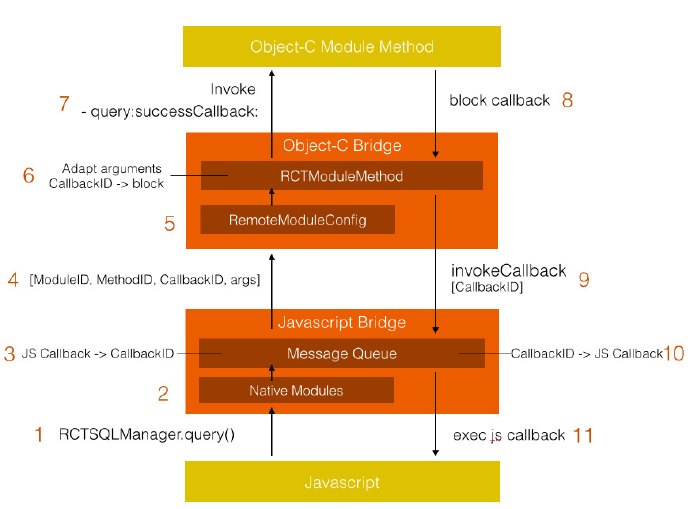

接下来看看JS调用OC模块方法的详细流程,包括callback回调。这时需要细化一下上述的调用流程图:

看起来有点复杂,不过一步步说明,应该很容易弄清楚整个流程,图中每个流程都标了序号,从发起调用到执行回调总共有11个步骤,详细说明下这些步骤:

1.JS端调用某个OC模块暴露出来的方法。

2.把上一步的调用分解为ModuleName,MethodName,arguments,再扔给MessageQueue处理。

在初始化时模块配置表上的每一个模块都生成了对应的remoteModule对象,对象里也生成了跟模块配置表里一一对应的方法,这些方法里可以拿到自身的模块名,方法名,并对callback进行一些处理,再移交给MessageQueue。具体实现在BatchedBridgeFactory.js的_createBridgedModule里,整个实现区区24行代码,感受下JS的魔力吧。

3.在这一步把JS的callback函数缓存在MessageQueue的一个成员变量里,用CallbackID代表callback。在通过保存在MessageQueue的模块配置表把上一步传进来的ModuleName和MethodName转为ModuleID和MethodID。

4.把上述步骤得到的ModuleID,MethodId,CallbackID和其他参数argus传给OC。至于具体是怎么传的,后面再说。

5.OC接收到消息,通过模块配置表拿到对应的模块和方法。

实际上模块配置表已经经过处理了,跟JS一样,在初始化时OC也对模块配置表上的每一个模块生成了对应的实例并缓存起来,模块上的每一个方法也都生成了对应的RCTModuleMethod对象,这里通过ModuleID和MethodID取到对应的Module实例和RCTModuleMethod实例进行调用。具体实现在_handleRequestNumber:moduleID:methodID:params:。

6.RCTModuleMethod对JS传过来的每一个参数进行处理。

RCTModuleMethod可以拿到OC要调用的目标方法的每个参数类型,处理JS类型到目标类型的转换,所有JS传过来的数字都是NSNumber,这里会转成对应的int/long/double等类型,更重要的是会为block类型参数的生成一个block。

例如-(void)select:(int)index response:(RCTResponseSenderBlock)callback 这个方法,拿到两个参数的类型为int,block,JS传过来的两个参数类型是NSNumber,NSString(CallbackID),这时会把NSNumber转为int,NSString(CallbackID)转为一个block,block的内容是把回调的值和CallbackID传回给JS。

这些参数组装完毕后,通过NSInvocation动态调用相应的OC模块方法。

7.OC模块方法调用完,执行block回调。

8.调用到第6步说明的RCTModuleMethod生成的block。

9.block里带着CallbackID和block传过来的参数去调JS里MessageQueue的方法invokeCallbackAndReturnFlushedQueue。

10.MessageQueue通过CallbackID找到相应的JS callback方法。

11.调用callback方法,并把OC带过来的参数一起传过去,完成回调。

整个流程就是这样,简单概括下,差不多就是:JS函数调用转ModuleID/MethodID -> callback转CallbackID -> OC根据ID拿到方法 -> 处理参数 -> 调用OC方法 -> 回调CallbackID -> JS通过CallbackID拿到callback执行

事件响应

上述第4步留下一个问题,JS是怎样把数据传给OC,让OC去调相应方法的?

答案是通过返回值。JS不会主动传递数据给OC,在调OC方法时,会在上述第4步把ModuleID,MethodID等数据加到一个队列里,等OC过来调JS的任意方法时,再把这个队列返回给OC,此时OC再执行这个队列里要调用的方法。

一开始不明白,设计成JS无法直接调用OC,需要在OC去调JS时才通过返回值触发调用,整个程序还能跑得通吗。后来想想纯native开发里的事件响应机制,就有点理解了。native开发里,什么时候会执行代码?只在有事件触发的时候,这个事件可以是启动事件,触摸事件,timer事件,系统事件,回调事件。而在React Native里,这些事件发生时OC都会调用JS相应的模块方法去处理,处理完这些事件后再执行JS想让OC执行的方法,而没有事件发生的时候,是不会执行任何代码的,这跟native开发里事件响应机制是一致的。

说到OC调用JS,再补充一下,实际上模块配置表除了有上述OC的模块remoteModules外,还保存了JS模块localModules,OC调JS某些模块的方法时,也是通过传递ModuleID和MethodID去调用的,都会走到-enqueueJSCall:args:方法把两个ID和参数传给JS的BatchedBridge.callFunctionReturnFlushedQueue,跟JS调OC原理差不多,就不再赘述了。

总结

整个React Native的JS-OC通信机制大致就是这样了,关键点在于:模块化,模块配置表,传递ID,封装调用,事件响应,其设计思想和实现方法很值得学习借鉴。
