1.案例效果图

2.准备素材






3.原理

采用一张图片作为ProgressBar的背景图片(一般采用颜色比较浅的)。另一张是滚动条的图片(一般采用颜色比较深的图片)。进度在滚动是：滚动图片逐步显示，背景图片逐步隐藏，达到上面的效果。

4.灵感来自Android控件提供的源码

4.1 默认带进度的滚动条，如下图

1     <ProgressBar
2     android:id="@+id/progressBar2"
3    style="@android:style/Widget.ProgressBar.Horizontal"
4     android:layout_width="268dp"
5     android:layout_height="wrap_content"
6     android:progress="45" />

注意：关键是style属性在起作用

4.2 找到样式定义的位置

     鼠标放在style属性值上，按下Ctrl键，出现超链接，点击超链接跳转到样式的定义位置

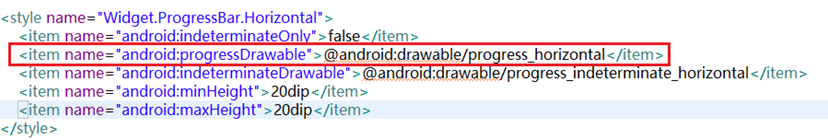

     样式定义的内容如下

重点研究：

android:progressDrawable：滚动条的样式

@android:drawable/progress_horizontal：样式定义的文件

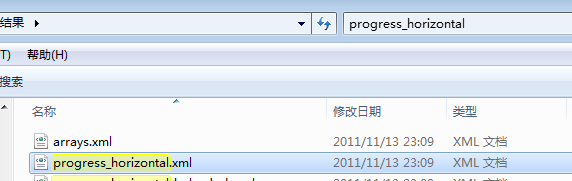

在android-sdk-windows\platforms\android-14\data\res目下搜索progress_horizontal.xml文件，搜索结果如下：



打开progress_horizontal.xml文件，内容如下

 1 <layer-listxmlns:android="http://schemas.android.com/apk/res/android">
 2     <itemandroid:id="@android:id/background">
 3         <shape>
 4             <cornersandroid:radius="5dip"/>
 5             <gradient
 6                     android:startColor="#ff9d9e9d"
 7                     android:centerColor="#ff5a5d5a"
 8                     android:centerY="0.75"
 9                     android:endColor="#ff747674"
10                     android:angle="270"
11             />
12         </shape>
13     </item>
14     <itemandroid:id="@android:id/secondaryProgress">
15         <clip>
16             <shape>
17                 <cornersandroid:radius="5dip"/>
18                 <gradient
19                         android:startColor="#80ffd300"
20                         android:centerColor="#80ffb600"
21                         android:centerY="0.75"
22                         android:endColor="#a0ffcb00"
23                         android:angle="270"
24                 />
25             </shape>
26         </clip>
27     </item>
28     <itemandroid:id="@android:id/progress">
29         <clip>
30             <shape>
31                 <cornersandroid:radius="5dip"/>
32                 <gradient
33                         android:startColor="#ffffd300"
34                         android:centerColor="#ffffb600"
35                         android:centerY="0.75"
36                         android:endColor="#ffffcb00"
37                         android:angle="270"
38                 />
39             </shape>
40         </clip>
41     </item>
42 </layer-list>



释义：

     <item android:id="@android:id/background">：定义滚动条的背景样式

     <item android:id="@android:id/secondaryProgress">：第二滚动条的样式

    <item android:id="@android:id/progress">：滚动条的样式

思考：如果我想做垂直滚动条，怎么办了？

关键在clip元素的属性上做修改

<clip
    android:clipOrientation="vertical"    定义滚动的方向 vertical为垂直方向
    android:drawable="@drawable/progress1"  定义滚动的图片
    android:gravity="bottom" >  定义滚动的开始位置
</clip>



5.定义样式文件progress_vertical.xml

progress_vertical.xml文件代码如下

 1 <?xmlversion="1.0"encoding="utf-8"?>
 2 <layer-listxmlns:android="http://schemas.android.com/apk/res/android">
 3     <itemandroid:id="@android:id/progress">
 4         <clip
 5             android:clipOrientation="vertical"
 6             android:drawable="@drawable/progress1"
 7             android:gravity="bottom">
 8         </clip>
 9     </item>
10 </layer-list>



6.应用自定义的样式

<Button
        android:id="@+id/btStart"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="150dp"
        android:text="开始"/>

    <ProgressBar
        android:id="@+id/pbPic"
        style="@android:style/Widget.ProgressBar.Horizontal"
        android:layout_width="50dp"
        android:layout_height="68dp"
        android:background="@drawable/progress2"
        android:max="100"
        android:progress="0"
        android:progressDrawable="@drawable/progress_vertical" />    <!-- 在此属性上应用 -->

    <TextView
        android:id="@+id/txtProgress"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"/>

class="MsoNormal" style="margin: 0cm 0cm 0pt; line-height: normal; text-indent: 0pt; mso-layout-grid-align: none;" align="left">





7.点击按钮模拟滚动的效果

publicclass  ProgressActivity extends Activity {
      ProgressBar pb = null;
      TextView txtProgress;
      Handler handler = new Handler();
      @Override
      publicvoid onCreate(Bundle savedInstanceState) {
           super.onCreate(savedInstanceState);
           setContentView(R.layout.main);
           System.out.println("主题=" + getTheme() + "");
           pb = (ProgressBar) findViewById(R.id.pbPic);
           Button btnStart = (Button) findViewById(R.id.btStart);//按钮
           txtProgress = (TextView) findViewById(R.id.txtProgress);//显示进度
           btnStart.setOnClickListener(new OnClickListener() {//按钮点击事件
                 publicvoid onClick(View v) {
                      new Thread(new Runnable() {//创建并启动线程，使用线程执行模拟的任务
                                       publicvoid run() {
                                             for (inti = 0; i < 100; i++) { //循环100遍
                                                  try {
                                                        handler.post(new Runnable() { //更新界面的数据
                                                              publicvoid run() {
                                                                   pb.incrementProgressBy(1);//增加进度
                                                                   txtProgress.setText(pb.getProgress() + "%");//显示完成的进度
                                                              }
                                                        });
                                                        Thread.sleep(100);
                                                  } catch (InterruptedException e) {

                                                  }
                                             }
                                       }
                                  }).start();
                 }
           });
      }
}
