AChartEngine是一个开源的Android图表库,可以用来画折线图、平滑折线图、饼图、直方图等等。使用简单,功能强大。

AChartEngine官网:http://www.achartengine.org/

AChartEngine库文件:http://repository-achartengine.forge.cloudbees.com/snapshot/org/achartengine/achartengine/1.2.0/

库文件直接导入就可以使用了。

网上介绍AChartEngine的文章很多,不过大多数都只是贴代码,没有讲述相关类及其原理。最新项目要画折线图,搜集了很多资料才弄清楚原理,在此总结整理,希望给读者一个较清晰的理解,少走弯路。由于我的项目中只用到了折线图,在此我只讲解折线图,其他图标原理也是类似的。

AChartEngine官方提供的Demo中,所有的图表都是使用Intent的方式来画的,在实际项目中,这种方式不够灵活,因为一个页面不可能只显示图表,或者不止显示一个图表。

AChartEngine给我们提供了GraphicalView这个类,可以灵活的在任何位置插入图表,非常的方便。

下面对相关类进行讲解:

GraphicalView:图表控件,是一个基本类,也是一个容器控件,所有的图表都在此控件中呈现;

ChartFactory:工厂类,通过此类来构建不同的图表对象,比如LineChart(折线图)、CubeLineChart(圆滑折线图)、PieChart(饼图)等;

XYMultipleSeriesDataset:数据集容器,在此类中存放多条曲线的数据集合
XYMultipleSeriesRenderer:渲染器容器,此类初始化坐标系,网格,标题等,还用来存放多条曲线的渲染器
XYSeries:数据集,存放曲线的数据
XYSeriesRenderer:渲染器,存放曲线的参数,比如线条颜色,描点大小等

以下以一个简单的动态折线图来展现相关类的调用,其中ChartService我自己定义的一个类,可以直接使用到实际项目中:

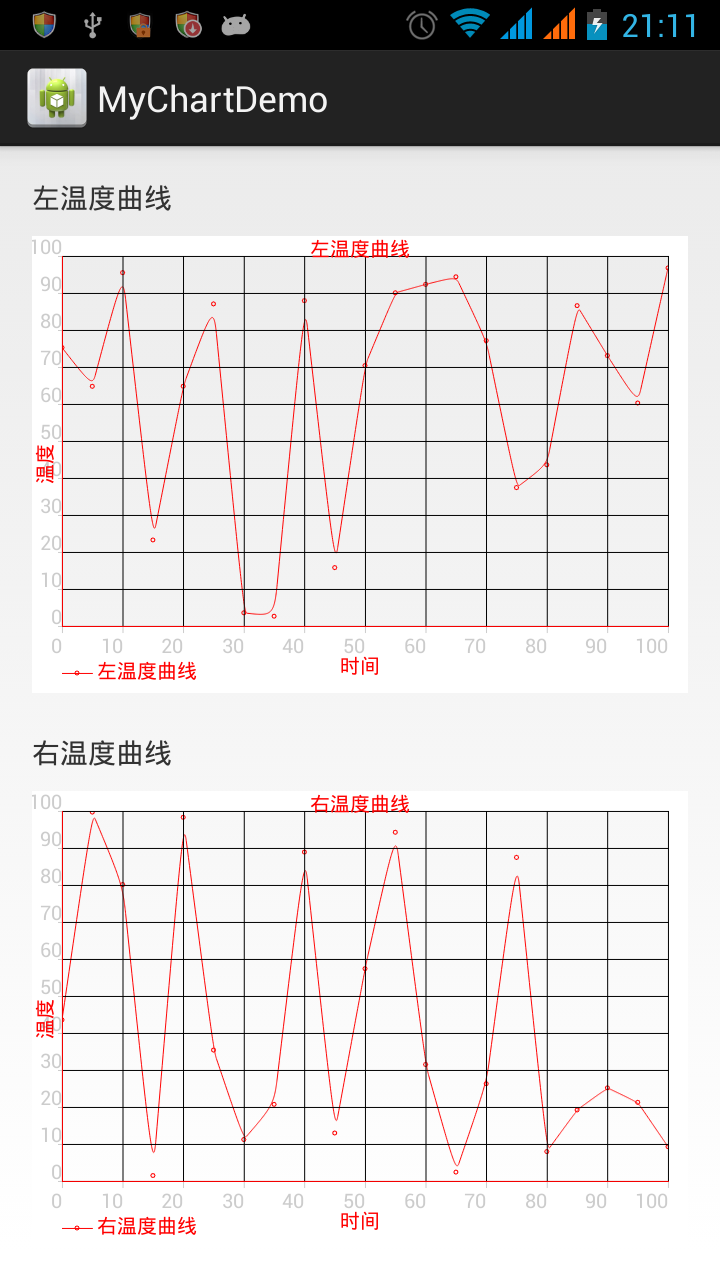

效果图



MainActivity:

 1 package com.example.mychartdemo;
 2
 3 import java.util.Timer;
 4 import java.util.TimerTask;
 5
 6 import org.achartengine.GraphicalView;
 7
 8 import com.ivan.chart.ChartService;
 9
10 import android.app.Activity;
11 import android.graphics.Color;
12 import android.os.Bundle;
13 import android.os.Handler;
14 import android.os.Message;
15 import android.view.Menu;
16 import android.view.ViewGroup.LayoutParams;
17 import android.widget.LinearLayout;
18
19 public class MainActivity extends Activity {
20
21     private LinearLayout mLeftCurveLayout;//存放左图表的布局容器
22     private LinearLayout mRightCurveLayout;//存放右图表的布局容器
23     private GraphicalView mView, mView2;//左右图表
24     private ChartService mService, mService2;
25     private Timer timer;
26
27     @Override
28     protected void onCreate(Bundle savedInstanceState) {
29         super.onCreate(savedInstanceState);
30         setContentView(R.layout.activity_main);
31
32         mLeftCurveLayout = (LinearLayout) findViewById(R.id.left_temperature_curve);
33         mRightCurveLayout = (LinearLayout) findViewById(R.id.right_temperature_curve);
34
35         mService = new ChartService(this);
36         mService.setXYMultipleSeriesDataset("左温度曲线");
37         mService.setXYMultipleSeriesRenderer(100, 100, "左温度曲线", "时间", "温度",
38                 Color.RED, Color.RED, Color.RED, Color.BLACK);
39         mView = mService.getGraphicalView();
40
41         mService2 = new ChartService(this);
42         mService2.setXYMultipleSeriesDataset("右温度曲线");
43         mService2.setXYMultipleSeriesRenderer(100, 100, "右温度曲线", "时间", "温度",
44                 Color.RED, Color.RED, Color.RED, Color.BLACK);
45         mView2 = mService2.getGraphicalView();
46
47         //将左右图表添加到布局容器中
48         mLeftCurveLayout.addView(mView, new LayoutParams(
49                 LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT));
50         mRightCurveLayout.addView(mView2, new LayoutParams(
51                 LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT));
52
53         timer = new Timer();
54         timer.schedule(new TimerTask() {
55             @Override
56             public void run() {
57                 handler.sendMessage(handler.obtainMessage());
58             }
59         }, 10, 1000);
60     }
61
62     @Override
63     public boolean onCreateOptionsMenu(Menu menu) {
64         getMenuInflater().inflate(R.menu.main, menu);
65         return true;
66     }
67
68     private int t = 0;
69     private Handler handler = new Handler() {
70         @Override
71         //定时更新图表
72         public void handleMessage(Message msg) {
73             mService.updateChart(t, Math.random() * 100);
74             mService2.updateChart(t, Math.random() * 100);
75             t+=5;
76         }
77     };
78
79     @Override
80     protected void onDestroy() {
81         super.onDestroy();
82         if (timer != null) {
83             timer.cancel();
84         }
85     }
86
87 }



ChartService:

  1 package com.ivan.chart;
  2
  3 import java.util.List;
  4
  5 import org.achartengine.ChartFactory;
  6 import org.achartengine.GraphicalView;
  7 import org.achartengine.chart.PointStyle;
  8 import org.achartengine.model.XYMultipleSeriesDataset;
  9 import org.achartengine.model.XYSeries;
 10 import org.achartengine.renderer.XYMultipleSeriesRenderer;
 11 import org.achartengine.renderer.XYSeriesRenderer;
 12 import android.content.Context;
 13 import android.graphics.Color;
 14 import android.graphics.Paint.Align;
 15
 16 public class ChartService {
 17
 18     private GraphicalView mGraphicalView;
 19     private XYMultipleSeriesDataset multipleSeriesDataset;// 数据集容器
 20     private XYMultipleSeriesRenderer multipleSeriesRenderer;// 渲染器容器
 21     private XYSeries mSeries;// 单条曲线数据集
 22     private XYSeriesRenderer mRenderer;// 单条曲线渲染器
 23     private Context context;
 24
 25     public ChartService(Context context) {
 26         this.context = context;
 27     }
 28
 29     /**
 30      * 获取图表
 31      *
 32      * @return
 33      */
 34     public GraphicalView getGraphicalView() {
 35         mGraphicalView = ChartFactory.getCubeLineChartView(context,
 36                 multipleSeriesDataset, multipleSeriesRenderer, 0.1f);
 37         return mGraphicalView;
 38     }
 39
 40     /**
 41      * 获取数据集,及xy坐标的集合
 42      *
 43      * @param curveTitle
 44      */
 45     public void setXYMultipleSeriesDataset(String curveTitle) {
 46         multipleSeriesDataset = new XYMultipleSeriesDataset();
 47         mSeries = new XYSeries(curveTitle);
 48         multipleSeriesDataset.addSeries(mSeries);
 49     }
 50
 51     /**
 52      * 获取渲染器
 53      *
 54      * @param maxX
 55      *            x轴最大值
 56      * @param maxY
 57      *            y轴最大值
 58      * @param chartTitle
 59      *            曲线的标题
 60      * @param xTitle
 61      *            x轴标题
 62      * @param yTitle
 63      *            y轴标题
 64      * @param axeColor
 65      *            坐标轴颜色
 66      * @param labelColor
 67      *            标题颜色
 68      * @param curveColor
 69      *            曲线颜色
 70      * @param gridColor
 71      *            网格颜色
 72      */
 73     public void setXYMultipleSeriesRenderer(double maxX, double maxY,
 74             String chartTitle, String xTitle, String yTitle, int axeColor,
 75             int labelColor, int curveColor, int gridColor) {
 76         multipleSeriesRenderer = new XYMultipleSeriesRenderer();
 77         if (chartTitle != null) {
 78             multipleSeriesRenderer.setChartTitle(chartTitle);
 79         }
 80         multipleSeriesRenderer.setXTitle(xTitle);
 81         multipleSeriesRenderer.setYTitle(yTitle);
 82         multipleSeriesRenderer.setRange(new double[] { 0, maxX, 0, maxY });//xy轴的范围
 83         multipleSeriesRenderer.setLabelsColor(labelColor);
 84         multipleSeriesRenderer.setXLabels(10);
 85         multipleSeriesRenderer.setYLabels(10);
 86         multipleSeriesRenderer.setXLabelsAlign(Align.RIGHT);
 87         multipleSeriesRenderer.setYLabelsAlign(Align.RIGHT);
 88         multipleSeriesRenderer.setAxisTitleTextSize(20);
 89         multipleSeriesRenderer.setChartTitleTextSize(20);
 90         multipleSeriesRenderer.setLabelsTextSize(20);
 91         multipleSeriesRenderer.setLegendTextSize(20);
 92         multipleSeriesRenderer.setPointSize(2f);//曲线描点尺寸
 93         multipleSeriesRenderer.setFitLegend(true);
 94         multipleSeriesRenderer.setMargins(new int[] { 20, 30, 15, 20 });
 95         multipleSeriesRenderer.setShowGrid(true);
 96         multipleSeriesRenderer.setZoomEnabled(true, false);
 97         multipleSeriesRenderer.setAxesColor(axeColor);
 98         multipleSeriesRenderer.setGridColor(gridColor);
 99         multipleSeriesRenderer.setBackgroundColor(Color.WHITE);//背景色
100         multipleSeriesRenderer.setMarginsColor(Color.WHITE);//边距背景色,默认背景色为黑色,这里修改为白色
101         mRenderer = new XYSeriesRenderer();
102         mRenderer.setColor(curveColor);
103         mRenderer.setPointStyle(PointStyle.CIRCLE);//描点风格,可以为圆点,方形点等等
104         multipleSeriesRenderer.addSeriesRenderer(mRenderer);
105     }
106
107     /**
108      * 根据新加的数据,更新曲线,只能运行在主线程
109      *
110      * @param x
111      *            新加点的x坐标
112      * @param y
113      *            新加点的y坐标
114      */
115     public void updateChart(double x, double y) {
116         mSeries.add(x, y);
117         mGraphicalView.repaint();//此处也可以调用invalidate()
118     }
119
120     /**
121      * 添加新的数据,多组,更新曲线,只能运行在主线程
122      * @param xList
123      * @param yList
124      */
125     public void updateChart(List<Double> xList, List<Double> yList) {
126         for (int i = 0; i < xList.size(); i++) {
127             mSeries.add(xList.get(i), yList.get(i));
128         }
129         mGraphicalView.repaint();//此处也可以调用invalidate()
130     }
131 }



布局文件:activity_main:

 1 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 2     xmlns:tools="http://schemas.android.com/tools"
 3     android:layout_width="match_parent"
 4     android:layout_height="match_parent"
 5     android:orientation="vertical"
 6     android:paddingBottom="@dimen/activity_vertical_margin"
 7     android:paddingLeft="@dimen/activity_horizontal_margin"
 8     android:paddingRight="@dimen/activity_horizontal_margin"
 9     android:paddingTop="@dimen/activity_vertical_margin"
10     tools:context=".MainActivity" >
11
12     <LinearLayout
13         android:layout_width="match_parent"
14         android:layout_height="0dp"
15         android:layout_marginBottom="20dp"
16         android:layout_weight="1"
17         android:orientation="vertical" >
18
19         <TextView
20             android:layout_width="wrap_content"
21             android:layout_height="wrap_content"
22             android:layout_marginBottom="10dp"
23             android:text="左温度曲线" />
24
25         <LinearLayout
26             android:id="@+id/left_temperature_curve"
27             android:layout_width="match_parent"
28             android:layout_height="match_parent"
29             android:orientation="horizontal" >
30         </LinearLayout>
31     </LinearLayout>
32
33     <LinearLayout
34         android:layout_width="match_parent"
35         android:layout_height="0dp"
36         android:layout_weight="1"
37         android:orientation="vertical" >
38
39         <TextView
40             android:layout_width="wrap_content"
41             android:layout_height="wrap_content"
42             android:layout_marginBottom="10dp"
43             android:text="右温度曲线" />
44
45         <LinearLayout
46             android:id="@+id/right_temperature_curve"
47             android:layout_width="match_parent"
48             android:layout_height="match_parent"
49             android:orientation="horizontal" >
50         </LinearLayout>
51     </LinearLayout>
52
53 </LinearLayout>



详细说明见注释

AChartEngine功能真的很强大,之前一直想要自己来画曲线图,浪费了几天功夫。所以说,站在巨人的肩膀上是很重要的。对于程序员,有一句很重要的话,叫做不要重复造轮子。但是,要使用别人的轮子,必须先要理解透彻,否则很难实现漂亮的效果。

由于笔者水平有限,如有错漏之处在所难免,欢迎读者批评指正,感激不尽!

原创文章,转载请注明出处。



全文完
