《Android深入透析》之 浅析Activity启动模式

 2014/9/16 11:24:24  朵朵花开  程序员俱乐部  我要评论(0)
  • 摘要:前言:Activity的启动模式是一个既基础又容易忽视的问题,但是这个问题有个深刻的认识,对程序员写一个稳定高效的Android程序帮助很大,今天,在B哥引导下,我们对Activity启动模式、IntentFlags做了一番很好的探究。探究历程:①什么是栈②Activity栈③Task④Activity启动模式⑤Activity栈和Task联系⑥IntentFlags⑦Activity相关属性taskAffinity1.什么是栈1.1栈栈是一种常用的数据结构,栈只允许访问栈顶的元素
  • 标签:android 模式 启动 Activity

前言:

      Activity的启动模式是一个既基础又容易忽视的问题,但是这个问题有个深刻的认识,对程序员写一个稳定高效的Android程序帮助很大,今天,在B哥引导下,我们对Activity启动模式、Intent Flags做了一番很好的探究。

探究历程:

     ①   什么是栈

     ②   Activity栈

     ③   Task

     ④  Activity启动模式

     ⑤  Activity栈和Task联系

     ⑥  Intent Flags

     ⑦  Activity相关属性taskAffinity

 1.    什么是栈

1.1

       栈是一种常用的数据结构,栈只允许访问栈顶的元素,栈就像一个子弹梭子(如图所示),每次都只能取栈顶上的东西,而对于栈就只能每次访问它的栈顶元素,从而可以达到保护栈顶元素以下的其他元素.”先进后出”或”后进先出”就是栈的一大特点,先进栈的元素总是要等到后进栈的元素出栈以后才能出栈.递归就是利用到了系统栈,暂时保存临时结果,对临时结果进行保护.



1.2   定义栈(Stack)

      栈的定义栈(Stack)是限制仅在表的一端进行插入和删除运算的线性表。

(1)  通常称插入、删除的这一端为栈顶(Top),另一端称为栈底(Bottom)。

(2)  当表中没有元素时称为空栈。

(3)  栈为后进先出(Last In First Out)的线性表,简称为LIFO表。栈的修改是按后进先出的原则进行。每次删除(退栈)的总是当前栈中"最新"的元素,即最后插入(进栈)的元素,而最先插入的是被放在栈的底部,要到最后才能弹出。



1.3  栈的操作:压栈、弹栈



2.   Activity中的栈

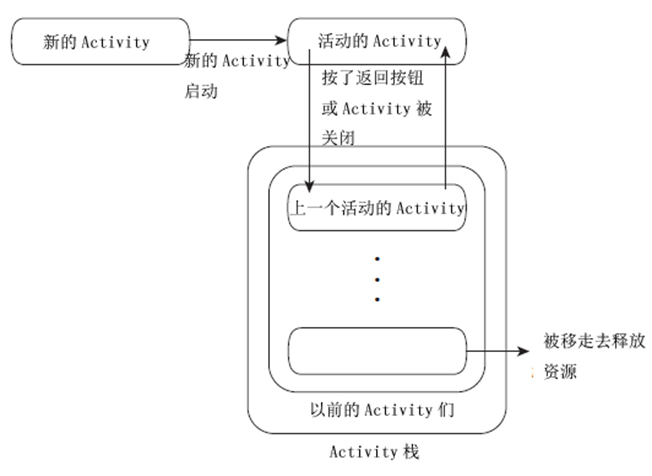

       Android的管理主要是通过Activity栈来进行,当一个Activity启动时,系统会根据其配置将它压入到一个特定的栈中,系统处于运行状态。当用户点击返回或则FINISH()了该Activity,那么它便会被从栈中压出,随之摧毁,按照Activity的生命周期可以知道,如果当前显示的栈中的Activity没有被弹出栈(即调用Activity的ondestory方法),那么通过Intent打开一个新的Activity时候,会将新打开的Activity压入到栈顶.  如下 图(1)



                                                                   图(1)

3.   Task

       Task就是Activity的任务栈,它简单的说,就是一组以栈的模式聚集在一起的Activity组件集合,记录着用户的行为。(这里只提它和Activity的启动模式来讲)



4.   Activity启动模式

属性:android:launchMode

作用:通过主配置文件AndroidManifest.xml中activity的launchMode  属性决定Activity如何启动。

描述:这里有四种模式,与Intent对象中的Activity Flags的属性(FLAG_ACTIVITY_*变量)共同作用,来决定Activity如何启动来处理Intent。

四种模式:

    ①   "standard"  --默认模式
    ②   "singleTop"
    ③   "singleTask"
    ④   "singleInstance"

以下举例说明它们的区别:

A.    standard

       Activity的默认加载方法,该方法会启动创建一个新的activity实例,同时将该实例压入到栈中(不管该activity是否已经存在在Task栈中,都是采用new操作),并调用这个新Activity的OnCreate()方法。。

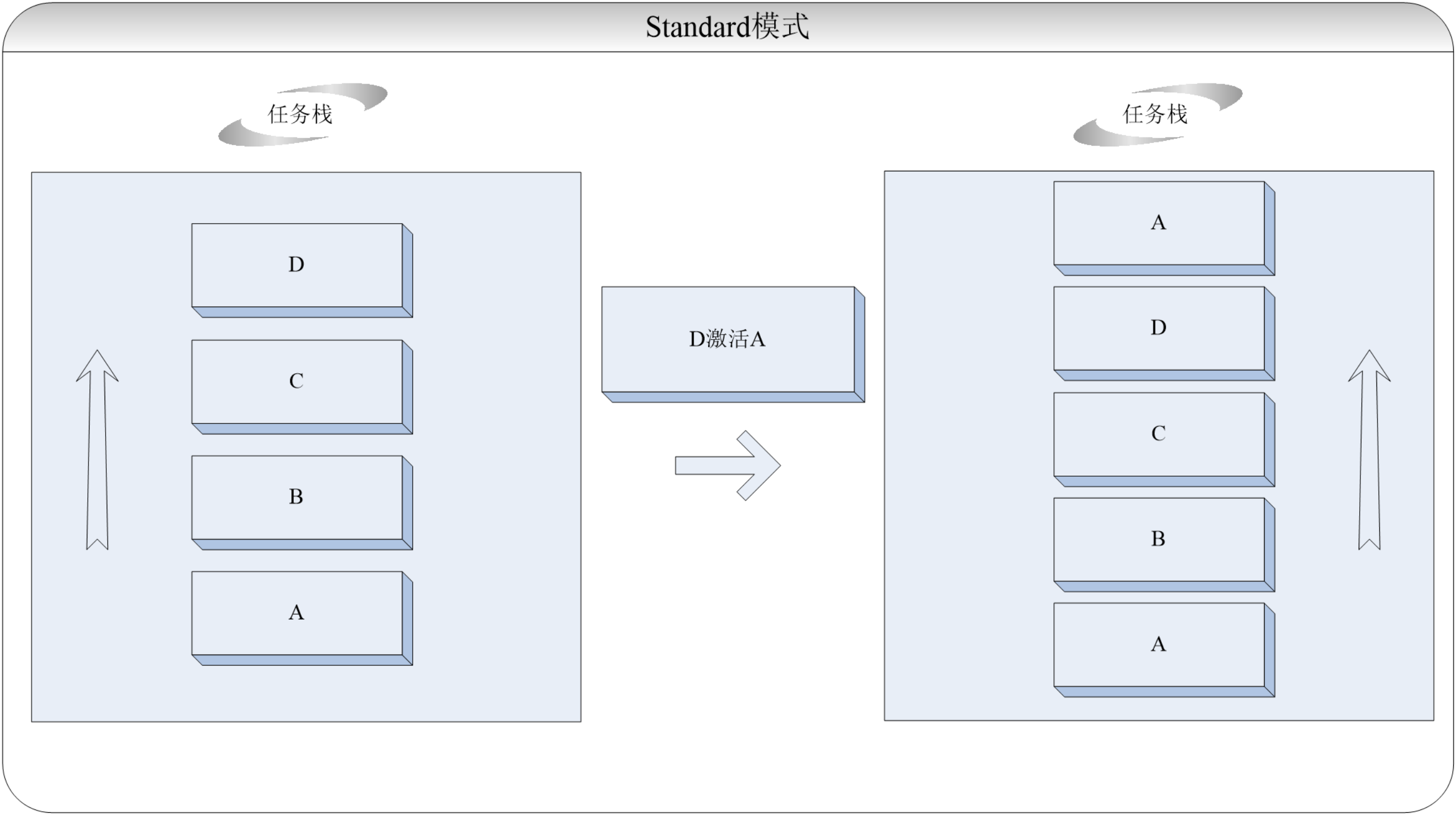

例如: 栈中顺序是A B C D ,此时D通过Intent跳转到A,那么栈中结构就变成 A B C D A ,点击返回按钮的 显示顺序是 D C B A,依次摧毁。如下图(2)

       一句话记忆:无论栈中是否已经创建过,它都会创建一个新的并置于栈顶并显示,调用oncreate方法。

       使用场景:默认的Activity的启动模式。

                                                       图(2)

B.    singleTop

       假设栈内已存在A B C D

       singleTop模式下,分以下两种情况。

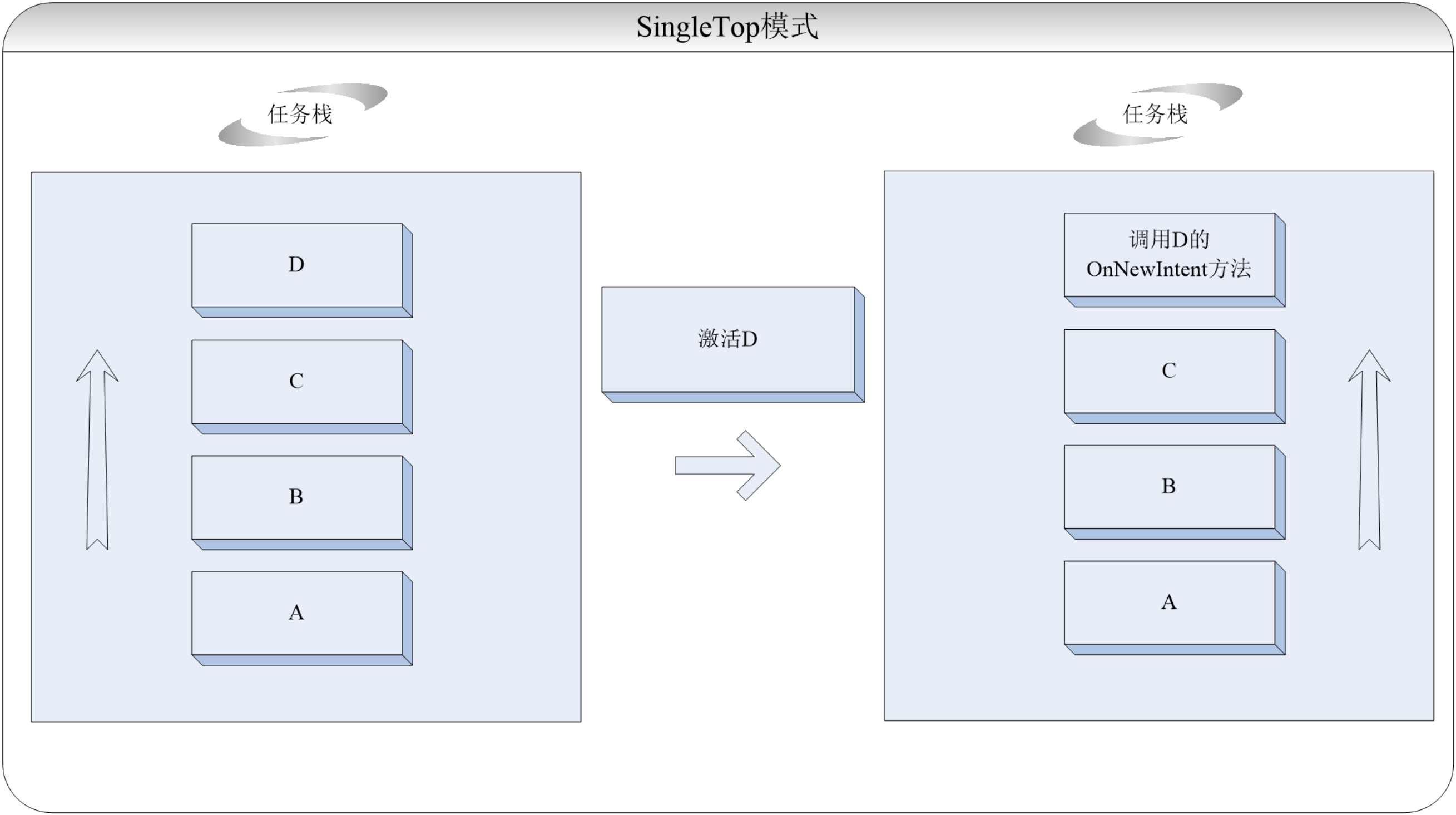

1)    当前App应用展示的是D或者栈顶是D,如果这个时候通过Intent需要打开D,那么不会重新创建一个新的D实例,而是调用栈顶的D,并调用它的onNewIntent方法(注意不是oncreate方法,只有创建一个新的实例Activity才会调用Oncreate方法)所以栈中的结构依旧为A B C D。如下图(3)

                                                      图(3)

       思考: 那么,让我们想想,这种情况什么时候会发生呢?好像有点矛盾,当前的显示的或者栈顶的activity,通过Intent或者打开同样的activity,有这种用法和必要吗?

      古语有云:万物皆有其法,android提供了这种用法,那么一定有其道理,至于如何应用和怎样应用,那么有待读者验证,在这里我们只是抛砖引玉,不过可以提供一个这样的场景论证其有效性。

      比如:当前的app栈顶为A,这时候,突然来了个消息通知,这个消息通知需要通过Intent去打开A,那么我们点击这个消息通知打开A的时候,此场景就复现了,它将不会创建一个新的A,而是复用栈顶的A,并执行onNewIntent方法。

2)     当前App应用展示的是D或者栈顶是D,如果这个时候需要打开B,那么由于B不处于栈顶,所以会新建一个B实例并压入到栈中,并调用新创建B的onCreate方法,结构就变成了A B C D B。如下图(4)

                                                     图(4)

      一句话记忆:只有需要打开的A在栈顶,那么不会创建一个新的A,并调用onNewIntent方法,如果需要打开的A不在栈顶,那么不论A在栈中有还是没有,都会创建一个新的A放入栈顶,并执行onCreate方法。

 C.    singleTask

       singleTask模式下,Task栈中有且只能有一个对应Activity的实例。

例如:当前栈的结构为:A B C D。

       此时D通过Intent打开B,则栈的结构变成了:A B。其中的C和D被栈弹出销毁了,也就是说位于B之上的实例都被销毁了。而不会创建一个新的B实例,而是使用栈中原有的B,此时调用原B的onNewIntent()方法。如下图(5),(6)

                                                  图(5)

                                                    图(6)

       经验谈:此模式较为常见,在activity栈中,因为应用需要,通常需要打开多个相同或者不同的Activity,那么这样,Activity栈会越来越大,从而消耗的内存也会越来越大,如果Activity配置了这个属性就无敌了,它会怎么做呢?如果在已经打开A后打开了B C D E…等等,如果这个时候你需要打开A,但又想销毁B C D E…的时候,此属性就满足需求了,这时候你会发现你内存使用就下降了,因为B C D E…已经被销毁。

        经验谈:当然,并不是说设置了singleTask就通用一切了,前面说过了,每种用法都有其自身道理,singleTask想做到的是,显示当前堆栈中已存在的Activity并不重新创建,而是复用,如果堆栈中已存在需要打开的Activity,那么先将此栈中Activity之上的其它Activity销毁,露出已存在的Activity,并执行它的onNewIntent方法。

      当然,如果当前栈中不存在,那就创建一个新的置于栈顶。

      一句话记忆:只要A存在栈内,那么就将A之上的全部销毁(不包含A),同时显示并复用A,执行onNewIntent方法。否则,创建一个新A置于栈顶。

D.   singleInstance

      singleInstance模式下,会创建一个新的Task栈。

      例如:当前栈的结构为:A B C D。

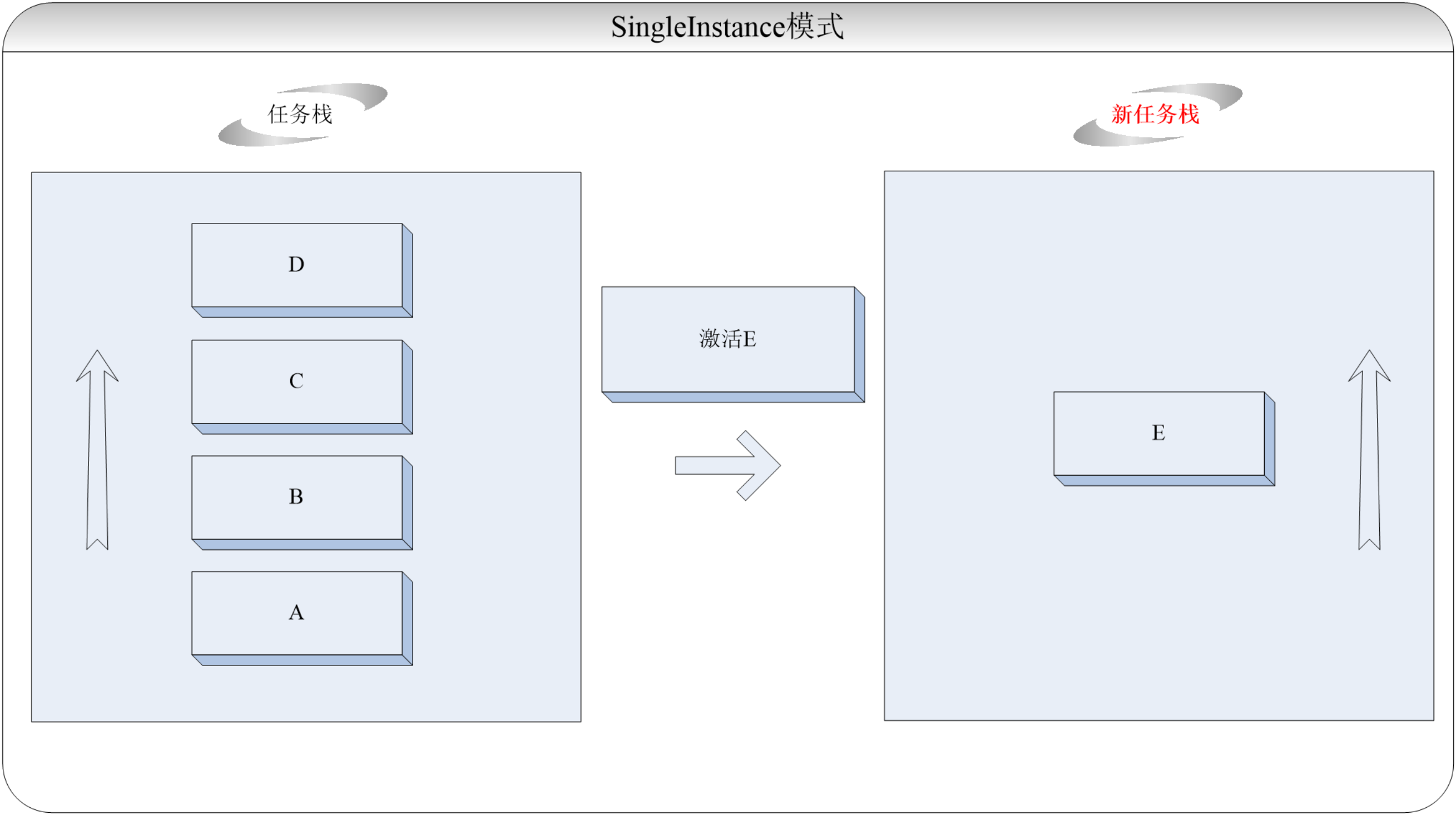

      在D中通过Intent打开E(E的模式为singleInstance),那么会新建一个Task 栈2,栈Task 1中结构依旧为A B C D,栈2中结构为E,此时屏幕中显示E。

      此类模式,通常会在打开另一个App才会使用。比如:打电话,使用平率高,耗资源的应用。在应用中打开微信、新浪微博等客户端。如下图(7)

                                                       图(7)

5.   Activity栈和Task联系

      Task简单的就是一组以栈的模式聚集在一起的Activity组件集合,类似于一个填充了Activity的容器,最先加入的Activity会处于容器最下面,最后加入的处于容器最上面,而从Task中取出Activity是从最顶端先取出,最后取出的是最开始添加Activity,这就是后进先出(Last In First Out)模式,而Activity在Task中的顺序是可以控制的,在Activity跳转时用到Intent Flag可以设置新建activity的创建方式(这里就涉及到了Intent Flag的使用)。



6.    Intent Flags

       Flags: 表示Intent的标志位,常用于Activity的场景中,它和Activity的启动模式有着密切的联系,简单说,flag的有效组合(通常用“|“组合使用)决定如何打开Activity。

下面列举的是和本文主题相关的Flags属性:

(1)——  Intent.FLAG_ACTIVITY_NEW_TASK (默认)

      默认的跳转类型,它会重新创建一个新的Activity。

(2)——  FLAG_ACTIVITY_SINGLE_TOP

      这个FLAG就相当于启动模式中的singletop,请参考singletop说明。

(3)——  FLAG_ACTIVITY_CLEAR_TOP

       这个FLAG启动的Activity会把要启动的Activity之上(包含自身)的Activity全部弹出栈空间。例如:原来栈中的结构是A B C D ,从D中跳转到B,释放顺序为D C B,然后重新创建B置于栈顶,栈中的结构就变为了A B了。(这个方法可以用来关闭多个Activity)

       经验:需要销毁栈中A之前的多个activity,但并不想销毁A,就需要FLAG_ACTIVITY_CLEAR_TOP和FLAG_ACTIVITY_SINGLE_TOP组合使用

(4)——  FLAG_ACTIVITY_CLEAR_TASK

       这个Flag使用的前置条件为:API level 11 以上版本,并且需要与FLAG_ACTIVITY_NEW_TASK一起使用。

此标识,用于释放当前栈中所有的activity,然后再创建新的Activity对象置于栈顶。

       例如栈中原有A B C D,需要从D跳转到B,依次释放D C B A,然后创建B,置于栈顶。

7.    Activity相关属性taskAffinity

       Activity 中的 android:taskAffinity 这个属性介绍:

       Activity为Task拥有的一个affinity。拥有相同的affinity的Activity理论上属于相同的Task(在用户的角度是相同的“应用程序”)。Task的affinity是由它的根Activity决定的。
       affinity决定两件事情——Activity重新宿主的Task(参考allowTaskReparenting特性)和使用FLAG_ACTIVITY_NEW_TASK标志启动的Activity宿主的Task。
       默认情况,一个应用程序中的所有Activity都拥有相同的affinity。捏可以设定这个特性来重组它们,甚至可以把不同应用程序中定义的Activity放置到相同的Task中。为了明确Activity不宿主特定的Task,设定该特性为空的字符串。
       如果这个特性没有设置,Activity将从应用程序的设定那里继承下来(参考<application>元素的taskAffinity特性)。应用程序默认的affinity的名字是<manifest>元素中设定的package名。

       android:taskAffinity只有通过标志位为FLAG_ACTIVITY_NEW_TASK的Intent启动Activity时,该Activity的这个属性才会生效,系统才会将具有相同Task亲和力的Task切换到前台,然后启动该Activity,否则该Activity仍然运行在启动它的Task中。
