Windows Phone 8.1低功耗蓝牙开发-Nokia Treasure Tag

 2014/7/31 21:18:03  施炯  程序员俱乐部  我要评论(0)
  • 摘要:1.引言上一篇文章《Windows8.1低功耗蓝牙开发》讲述了如何在Windows8.1平台上创建低功耗蓝牙应用,并且以TI的SensorTag为例,给出了代码步骤和演示。其实当前很多低功耗蓝牙的应用场景是与用户的手机相连接,如TI的SensorTag官方就给出了Android和iOS的客户端应用(很遗憾没有WindowsPhone版本的,不过现在大家可以去Store上下载个人开发者开发的SensorTag应用了,前段时间刚刚出现在美国区的市场了)。再比如小米刚刚出的79块钱的手环
  • 标签:Windows tag 开发

1. 引言

上一篇文章《Windows 8.1 低功耗蓝牙开发》讲述了如何在Windows 8.1平台上创建低功耗蓝牙应用,并且以TI的Sensor Tag为例,给出了代码步骤和演示。其实当前很多低功耗蓝牙的应用场景是与用户的手机相连接,如TI的Sensor Tag官方就给出了Android和iOS的客户端应用(很遗憾没有Windows Phone版本的,不过现在大家可以去Store上下载个人开发者开发的Sensor Tag应用了,前段时间刚刚出现在美国区的市场了)。再比如小米刚刚出的79块钱的手环,也是通过低功耗蓝牙与Android设备连接。今天,让我们来看一看如何在Windows Phone 8.1上开发低功耗蓝牙的应用。



2. 设备

Windows Phone 8的大部分设备从硬件上是支持蓝牙4.0 BLE的,前提是系统必须升级,以Lumia设备为例,需要在Black以上。而且,从Build大会上的消息来看,目前大部分开发者的Developer Preview系统在软件上是不支持蓝牙4.0 BLE的。不过昨天刚刚在中国举办的Windows Phone 8.1 Update 1表明,1520、1320、1020等设备马上就要迎来这次关键的系统更新,更新以后就可以开发蓝牙4.0 BLE应用了。另外,已经在市场上可以买到了Lumia 630和Lumia 930是原生的Windows Phone 8.1系统,他们是支持蓝牙4.0 BLE的。这里,我使用的是Lumia 630的设备,系统版本号是8.10.12359.845。

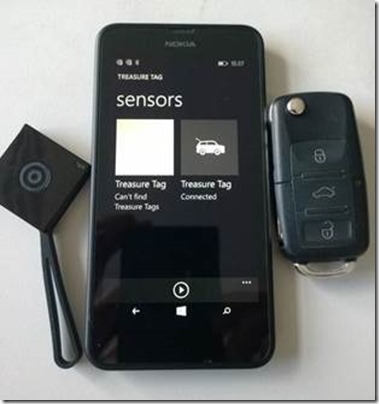

蓝牙设备用的是Nokia Treasure Tag,淘宝上有卖,国内好像没有出行货。对于这个小东西,我想很多人可能不知道。其实,这个东西对于那些马虎爱丢东西的人比较有用,我们可以把车钥匙挂在上面,或者把它和钱包等重要的东西放在一起,同时与手机通过蓝牙连接起来,只要这个Tag与手机之间的距离超过一定范围,手机和Tag就会发出警报提醒用户。而当手机和 Treasure Tag 距离非常远的时候,可以通过 HERE 地图定位出位置。Store中有专门的应用Nokia Treasure Tag,用于实现上述功能。下面给出实验用到的设备,左边的是Treasure Tag,中间的是Lumia 630,右边的是待追踪的钥匙,如图1所示。

clip_image002

图1



3. 准备

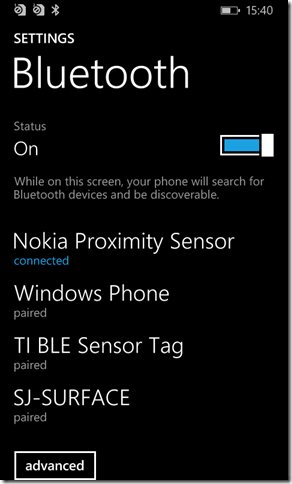

如果在Windows Phone上第一次使用Treasure Tag,我们需要进行配对,第一次使用配对成功以后,后面就不需要再进行这个操作了。首先,在设置->蓝牙中打开蓝牙,等待Nokia Proximity Sensor的出现,然后点击配对,PIN码是0000.如下图2所示。

clip_image003

图2

连接以后,我们就可以创建应用了。



4. 创建应用

    关于Nokia Treasure Tag的应用程序处理,可以参考今年Build大会上的课程《Building Great Bluetooth Apps for Windows Phone》,目前在Channel9上可以看到这个视频。这个视频所对应的代码也可以在msdn的code sample网页上找到:Keep The Keys (Bluetooth LE)。源代码工程包含三个项目:KeepTheKeys、KeepTheKeysBackground和KeepTheKeysCommon。

需要注意的地方有以下几点:



4.1在应用的Package.appxmanifest文件中,添加以下Capabilities,因为这个和Treasure Tag的蓝牙通信有关:

<Capabilities>

<m2:DeviceCapability Name="bluetooth.genericAttributeProfile">

<m2:Device Id="any">

<m2:Function Type="serviceId:1803" />

</m2:Device>

</m2:DeviceCapability>

</Capabilities>



4.2 后台任务

关于Treasure Tag的任务,是以后台方式运行的,这个工程是winmd的工程.

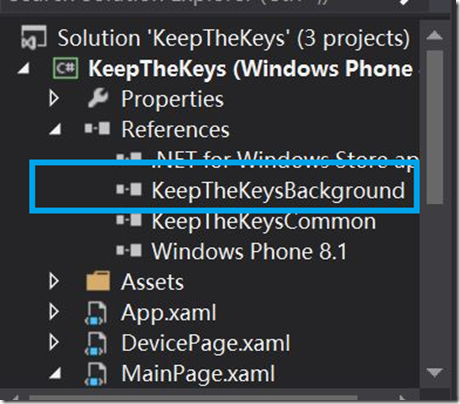

4.3 在main project中需要添加对这个后台任务的引用,如下图3所示。

clip_image004

图3

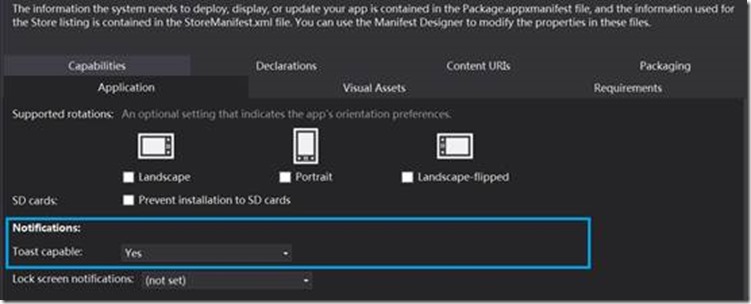

4.4 在Package.appxmanifest文件的Application中,将"Toast capable" 设置为"Yes",因为应用要用到Toast消息,如下图4所示。

clip_image006

图4



4.5 在Package.appxmanifest文件的Declarations中,添加"Background Task"这一项,设置其EntryPoint为"KeepTheKeysBackground.KeyFobTask",如下图5所示。

clip_image008

图5



4.6 Treasure Tag中提供的服务是GATT Service中标准的LinkLoss服务,并不包含如TxPower等等其他服务。

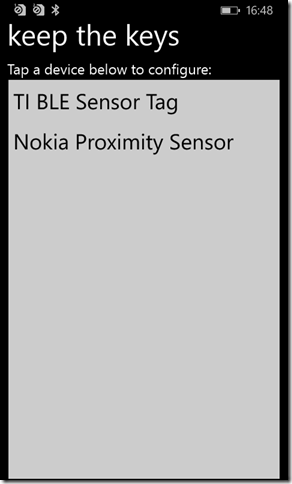

应用程序运行以后,主页面显示的是设备页面,即蓝牙能够搜索到的当前BLE 4设备,如下图6所示。

clip_image009

图6

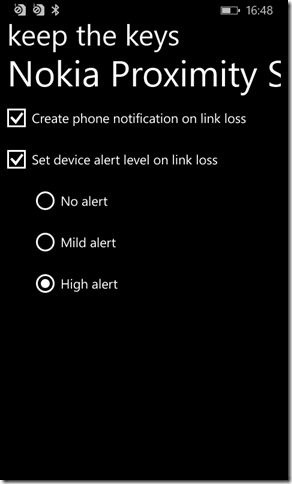

点击其中的Nokia Proximity Sensor,进行报警的设置。如下图7所示。

clip_image010

图7

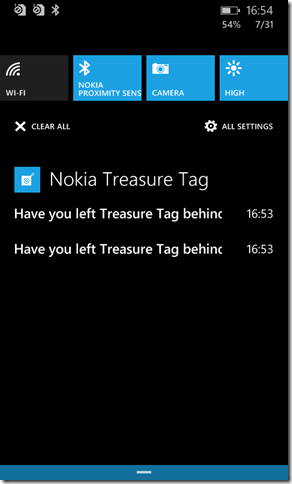

在Tag远离手机以后,Tag端会发出声音提示。手机端也会在Action Center中出现消息,如下图8所示。

clip_image011

图8

资源:

1. Channel 9:Building Great Bluetooth Apps for Windows Phone

2. MSDN Code Sample:Keep The Keys (Bluetooth LE)

3. Windows Store:Nokia Treasure Tag
