MVC之前的那点事儿系列（5）：Http Pipeline详细分析（下）

2014/6/4 10:30:38 汤姆大叔博客园我要评论(0)

摘要：文章内容接上面的章节，我们这篇要讲解的是Pipeline是执行的各种事件，我们知道，在自定义的HttpModule的Init方法里，我们可以添加自己的事件，比如如下代码：publicclassTest:IHttpModule{publicvoidInit(HttpApplicationcontext){context.BeginRequest+=newEventHandler(context_BeginRequest);context
标签：MVC 分析 HTTP

文章内容

接上面的章节，我们这篇要讲解的是Pipeline是执行的各种事件，我们知道，在自定义的HttpModule的Init方法里，我们可以添加自己的事件，比如如下代码：

public class Test : IHttpModule
{
    public void Init(HttpApplication context)
    {
        context.BeginRequest += new EventHandler(context_BeginRequest);
        context.AuthenticateRequest += new EventHandler(context_AuthenticateRequest);
    }

    void context_AuthenticateRequest(object sender, EventArgs e)
    {
        throw new NotImplementedException();
    }

    void context_BeginRequest(object sender, EventArgs e)
    {
        throw new NotImplementedException();
    }
}

然后添加的代码，在Pipeline里执行的时候就会把这些事件给执行了，那么如何执行并且按照什么顺序执行的呢？在了解这些之前，我们先看看这些事件是如何在HttpApplication里暴露出来了，添加事件存放在何处的呢？阅读HttpApplication的源码，我们可以看到，所有的事件都是按照如下的形式暴露的，选择其中两个看一下：

/// <devdoc><para>[To be supplied.]</para></devdoc>
public event EventHandler BeginRequest {
    add { AddSyncEventHookup(EventBeginRequest, value, RequestNotification.BeginRequest); }
    remove { RemoveSyncEventHookup(EventBeginRequest, value, RequestNotification.BeginRequest); }
}


/// <devdoc><para>[To be supplied.]</para></devdoc>
public event EventHandler AuthenticateRequest {
    add { AddSyncEventHookup(EventAuthenticateRequest, value, RequestNotification.AuthenticateRequest); }
    remove { RemoveSyncEventHookup(EventAuthenticateRequest, value, RequestNotification.AuthenticateRequest); }
}

可以发现，所有的事件都是调用AddSyncEventHookup方法添加进去的，其中第一个参数是以Event+事件名称的值，这个值是如何得来的，我们找到声明的代码：

private static readonly object EventDisposed = new object();
private static readonly object EventErrorRecorded = new object();
private static readonly object EventPreSendRequestHeaders = new object();
private static readonly object EventPreSendRequestContent = new object();

private static readonly object EventBeginRequest = new object();
private static readonly object EventAuthenticateRequest = new object();
private static readonly object EventDefaultAuthentication = new object();
private static readonly object EventPostAuthenticateRequest = new object();
private static readonly object EventAuthorizeRequest = new object();
private static readonly object EventPostAuthorizeRequest = new object();
private static readonly object EventResolveRequestCache = new object();
private static readonly object EventPostResolveRequestCache = new object();
private static readonly object EventMapRequestHandler = new object();
private static readonly object EventPostMapRequestHandler = new object();
private static readonly object EventAcquireRequestState = new object();
private static readonly object EventPostAcquireRequestState = new object();
private static readonly object EventPreRequestHandlerExecute = new object();
private static readonly object EventPostRequestHandlerExecute = new object();
private static readonly object EventReleaseRequestState = new object();
private static readonly object EventPostReleaseRequestState = new object();
private static readonly object EventUpdateRequestCache = new object();
private static readonly object EventPostUpdateRequestCache = new object();
private static readonly object EventLogRequest = new object();
private static readonly object EventPostLogRequest = new object();
private static readonly object EventEndRequest = new object();

再结合add和remove方法，可以大胆猜想，这些值应该是作为key值用的，我们先看完第2个参数，再来验证我们的猜想，第2个参数是枚举类型RequestNotification，这里我们再猜想一下，所有的事件都应该放在统一的地方，然后用这个枚举来区分。让我们先看看这个枚举类的代码：

[Flags]
public enum RequestNotification
{
    BeginRequest = 1,
    AuthenticateRequest = 2,
    AuthorizeRequest = 4,
    ResolveRequestCache = 8,
    MapRequestHandler = 16,
    AcquireRequestState = 32,
    PreExecuteRequestHandler = 64,
    ExecuteRequestHandler = 128,
    ReleaseRequestState = 256,
    UpdateRequestCache = 512,
    LogRequest = 1024,
    EndRequest = 2048,
    SendResponse = 536870912,
}

发现什么了没有？虽然使用了Flags标记来记录以便进行异或查询，但是这里的枚举类型好像少了一些吧，仔细对照代码发现所有以Post开头的事件都没出现在这个枚举类里，为什么呢？那这些事件是如何声明的？回到HttpApplication类来继续查看代码，

/// <devdoc><para>[To be supplied.]</para></devdoc>
public event EventHandler PostAuthenticateRequest {
    add { AddSyncEventHookup(EventPostAuthenticateRequest, value, RequestNotification.AuthenticateRequest, true); }
    remove { RemoveSyncEventHookup(EventPostAuthenticateRequest, value, RequestNotification.AuthenticateRequest, true); }
}

突然发现，这个AddSyncEventHookup方法多了一个参数true，这是干什么的呢？我们去查看这个看看究竟。

internal void AddSyncEventHookup(object key, Delegate handler, RequestNotification notification) {
    AddSyncEventHookup(key, handler, notification, false);
}
private void AddSyncEventHookup(object key, Delegate handler, RequestNotification notification, bool isPostNotification) {
    ThrowIfEventBindingDisallowed();

    // add the event to the delegate invocation list
    // this keeps non-pipeline ASP.NET hosts working
    Events.AddHandler(key, handler);

    // For integrated pipeline mode, add events to the IExecutionStep containers only if
    // InitSpecial has completed and InitInternal has not completed.
    if (IsContainerInitalizationAllowed) {
        // lookup the module index and add this notification
        PipelineModuleStepContainer container = GetModuleContainer(CurrentModuleCollectionKey);
        //WOS 1985878: HttpModule unsubscribing an event handler causes AV in Integrated Mode
        if (container != null) {
#if DBG
            container.DebugModuleName = CurrentModuleCollectionKey;
#endif
            SyncEventExecutionStep step = new SyncEventExecutionStep(this, (EventHandler)handler);
            container.AddEvent(notification, isPostNotification, step);
        }
    }
}

原来这个方法有2个重新，第2个多了一个isPostNotification的布尔值参数，也就是说通过这个参数节约了很多枚举类型的声明。

我们来仔细看一下上述的代码，在刚开始的时候通过调用Events.AddHandler方法，将事件添加到Events集合里，同时这个key就是我们上面猜想的那些Event+事件名称，通过注释我们也可以知道Events是为non-pipeline来准备的，在结合if语句上面的注释，我们发现在IIS7的集成模式下这些事件是添加到另外一个地方的（通过将事件hanlder包装成SyncEventExecutionStep类型，然后调用container.AddEvent方法将事件添加到另外一个地方），也就是说if上面的Events集合是给IIS6和IIS7经典模式用的，下面的Container里的数据是给IIS7集成模式用的。

注：经典模式使用了Event+事件名称做为key值，但集成模式使用了RequestNotification枚举+ isPostNotification布尔值集合做为key值，这点区别需要注意一下。

那到底IIS7集成模式下的是存放在何处呢？通过GetModuleContainer方法，最终我们可以查到，这些事件是存放在HttpApplication的ModuleContainers属性里，这个属性的类型是PipelineModuleStepContainer[]，个数就是HttpModules的个数，也就是说每个HttpModule在HttpApplication上添加的事件都放在各自的PipelineModuleStepContainer容器里。

现在我们重新回头继续来看上个章节的代码：

// Construct the execution steps array
if (HttpRuntime.UseIntegratedPipeline) {
    _stepManager = new PipelineStepManager(this);
}
else {
    _stepManager = new ApplicationStepManager(this);
}

_stepManager.BuildSteps(_resumeStepsWaitCallback);

集成模式和经典模式（或IIS6）使用的是不同的StepManager，这个类的BuildSteps方法就是为了创建有序的ExecutionStep，其中包括各种事件的事情以及其它在各时间周期之间穿插的操作，最主要的操作，大家以前就应该知道的，比如哪个周期可以判定使用哪个HttpHandler，以及在哪个周期内执行这个HttpHandler的BeginProcessRequest方法。

由于不同的StepManager处理方式不同，我们先看IIS6以及IIS7经典模式的处理代码：

internal override void BuildSteps(WaitCallback stepCallback ) {
    ArrayList steps = new ArrayList();
    HttpApplication app = _application;

    bool urlMappingsEnabled = false;
    UrlMappingsSection urlMappings = RuntimeConfig.GetConfig().UrlMappings;
    urlMappingsEnabled = urlMappings.IsEnabled && ( urlMappings.UrlMappings.Count > 0 );

    steps.Add(new ValidateRequestExecutionStep(app));
    steps.Add(new ValidatePathExecutionStep(app));

    if (urlMappingsEnabled)
        steps.Add(new UrlMappingsExecutionStep(app)); // url mappings

    app.CreateEventExecutionSteps(HttpApplication.EventBeginRequest, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventAuthenticateRequest, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventDefaultAuthentication, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventPostAuthenticateRequest, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventAuthorizeRequest, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventPostAuthorizeRequest, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventResolveRequestCache, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventPostResolveRequestCache, steps);
    steps.Add(new MapHandlerExecutionStep(app));     // map handler
    app.CreateEventExecutionSteps(HttpApplication.EventPostMapRequestHandler, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventAcquireRequestState, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventPostAcquireRequestState, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventPreRequestHandlerExecute, steps);
    steps.Add(new CallHandlerExecutionStep(app));  // execute handler
    app.CreateEventExecutionSteps(HttpApplication.EventPostRequestHandlerExecute, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventReleaseRequestState, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventPostReleaseRequestState, steps);
    steps.Add(new CallFilterExecutionStep(app));  // filtering
    app.CreateEventExecutionSteps(HttpApplication.EventUpdateRequestCache, steps);
    app.CreateEventExecutionSteps(HttpApplication.EventPostUpdateRequestCache, steps);
    _endRequestStepIndex = steps.Count;
    app.CreateEventExecutionSteps(HttpApplication.EventEndRequest, steps);
    steps.Add(new NoopExecutionStep()); // the last is always there

    _execSteps = new IExecutionStep[steps.Count];
    steps.CopyTo(_execSteps);

    // callback for async completion when reposting to threadpool thread
    _resumeStepsWaitCallback = stepCallback;
}

看着上面的代码是不是有似曾相识的感觉，很多讲声明周期的文章都会提到20多个的事件（BeginRequest, EndRequest等），我们来看看这个方法的完整功能都是做了什么，归纳总结有5点：

对请求的Request进行验证，ValidateRequestExecutionStep。
对请求的路径进行安全检查，禁止非法路径访问(ValidatePathExecutionStep)。　
如果设置了UrlMappings, 进行RewritePath(UrlMappingsExecutionStep)。
执行事件处理函数，比如将BeginRequest、AuthenticateRequest转化成可执行ExecutionStep在正式调用时候执行。
在这18个事件操作处理期间，根据不同的时机加了4个特殊的ExecutionStep。
1. MapHandlerExecutionStep：查找匹配的HttpHandler
2. CallHandlerExecutionStep：执行HttpHandler的BeginProcessRequest
3. CallFilterExecutionStep：调用Response.FilterOutput方法过滤输出
4. NoopExecutionStep：空操作，留着以后扩展用

需要注意的是所有的ExecuteionStep都保存在ApplicationStepManager实例下的私有字段_execSteps里，而HttpApplication的BeginProcessRequest方法最终会通过该实例的ResumeSteps方法来执行这些操作（就是我们所说的那些事件以及4个特殊的Steps）。

OK，我们继续来看IIS7集成模式下是如何处理的，上代码：

internal override void BuildSteps(WaitCallback stepCallback) {
    Debug.Trace("PipelineRuntime", "BuildSteps");
    //ArrayList steps = new ArrayList();
    HttpApplication app = _application;

    // add special steps that don't currently
    // correspond to a configured handler

    IExecutionStep materializeStep = new MaterializeHandlerExecutionStep(app);

    // implicit map step
    app.AddEventMapping(
        HttpApplication.IMPLICIT_HANDLER,
        RequestNotification.MapRequestHandler,
        false, materializeStep);

    // implicit handler routing step
    IExecutionStep handlerStep = new CallHandlerExecutionStep(app);

    app.AddEventMapping(
        HttpApplication.IMPLICIT_HANDLER,
        RequestNotification.ExecuteRequestHandler,
        false, handlerStep);

    // add implicit request filtering step
    IExecutionStep filterStep = new CallFilterExecutionStep(app);

    // normally, this executes during UpdateRequestCache as a high priority module
    app.AddEventMapping(
        HttpApplication.IMPLICIT_FILTER_MODULE,
        RequestNotification.UpdateRequestCache,
        false, filterStep);

    // for error conditions, this executes during LogRequest as a high priority module
    app.AddEventMapping(
        HttpApplication.IMPLICIT_FILTER_MODULE,
        RequestNotification.LogRequest,
        false, filterStep);

    _resumeStepsWaitCallback = stepCallback;
}

以上代码有2个地方和IIS6不相同：

IIS7集成模式没有使用MapHandlerExecutionStep来装载ExecutionStep（也就是查找对应的HttpHandler），而是通过MaterializeHandlerExecutionStep类来获得HttpHandler，方式不一样，但最终都是调用HttpApplication.GetFactory方法来获取的，只不过IIS7集成模式有一些特殊操作而已罢了。
IIS7集成模式是通过HttpApplication的AddEventMapping方法来添加事件的，从而将事件再次加入到前面所说的ModuleContainers容器。

另外有个很有技巧的代码：上述4个Steps所加的周期都不是准确的周期，比如CallHandlerExecutionStep应该是加载RequestNotification的枚举值PreExecuteRequestHandler 和ExecuteRequestHandler之间，为什么呢？因为本身CallHandlerExecutionStep只是一个特殊的step而不暴露事件的，所以枚举里也没有，那怎么办？回头看看AddEventMapping方法的第一个参数，它代表的是HttpModule的名字，查看其中的代码得知，在执行所有事件的时候，会遍历所有HttpModuel名称集合然后先执行全部BeginRequest事件，再全部执行AuthenticateRequest事件，以此类推，那我们能不能来伪造一个HttpModule的名称作为参数传递给AddEventMapping方法呢，答案是肯定的，看上面的代码，发现有2个伪造的名称分别是常量字符串HttpApplication.IMPLICIT_FILTER_MODULE（值为AspNetFilterModule）和HttpApplication.IMPLICIT_HANDLER（值为ManagedPipelineHandler），而因为之前其它HttpModule里的各种事件都已经load完了，所以这2个伪造HttpModule的是放在集合的最后面，所以在执行ExecuteRequestHandler类别的事件的时候，最后一个事件肯定就是这个伪造HttpModule的事件，再加上伪造HttpModule里没有别的事件，所以它对应的ExecutionStep的执行效果其实和IIS6里CallHandlerExecutionStep的效果是一样的，就这样，通过一个很奇特的技巧达到同样的目的。

最后，我们来总结一下，在IIS6和IIS7经典模式下，是用 Event+事件名称做key将所有事件的保存在HttpApplication的Events属性对象里，然后在BuildSteps里统一按照顺序组装，中间加载4个特殊的ExecutionStep，最后在统一执行；在IIS7集成模式下，是通过HttpModule名称+RequestNotification枚举值作为key将所有的事件保存在HttpApplication的ModuleContainers属性对象里，然后也在BuildSteps里通过伪造HttpModule名称加载那4个特殊的ExecutionStep，最后按照枚举类型的顺序，遍历所有的HttpModule按顺序来执行这些事件。读者可以自行编写一个自定义的HttpModuel来执行这些事件看看效果如何。

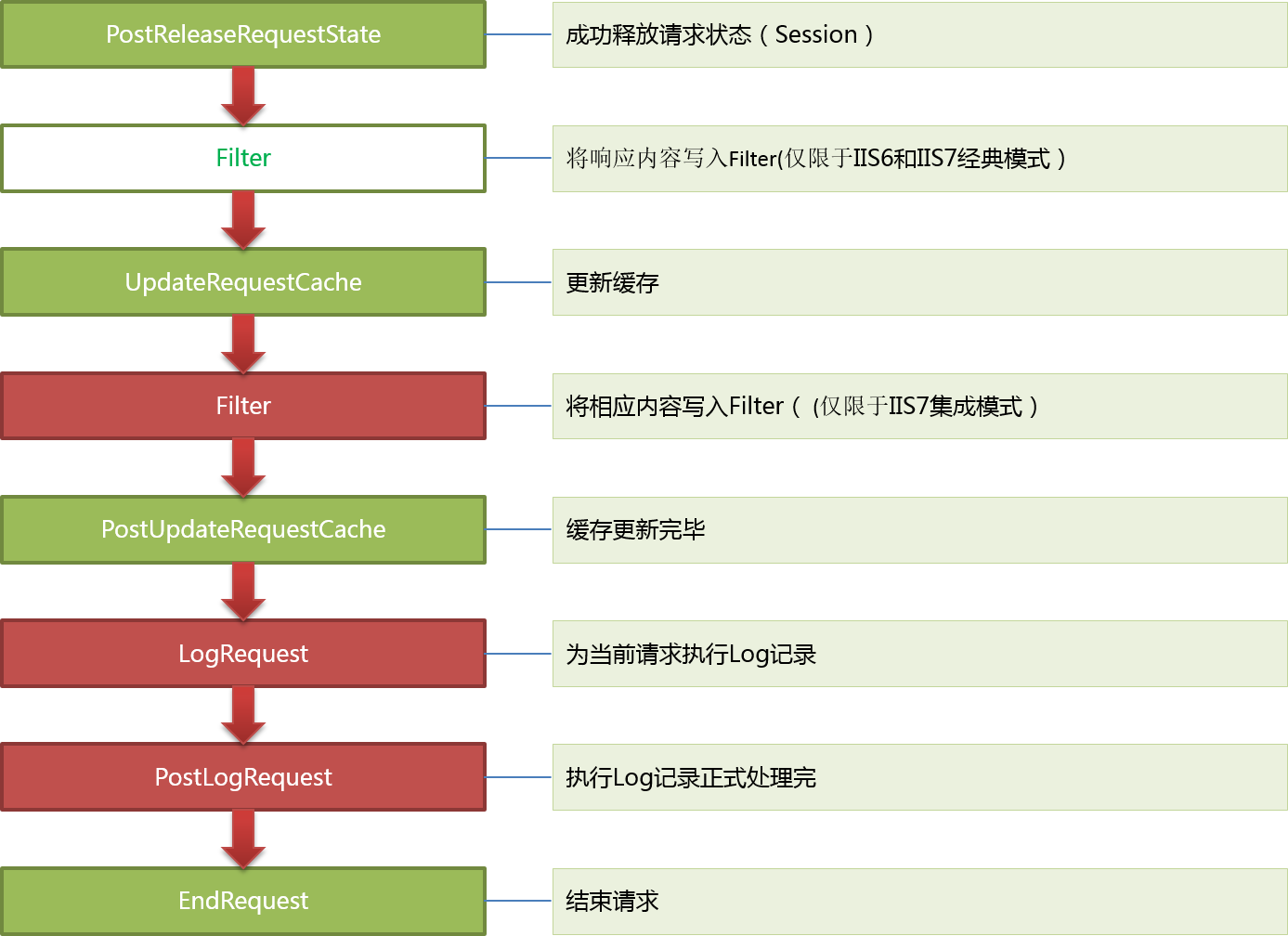

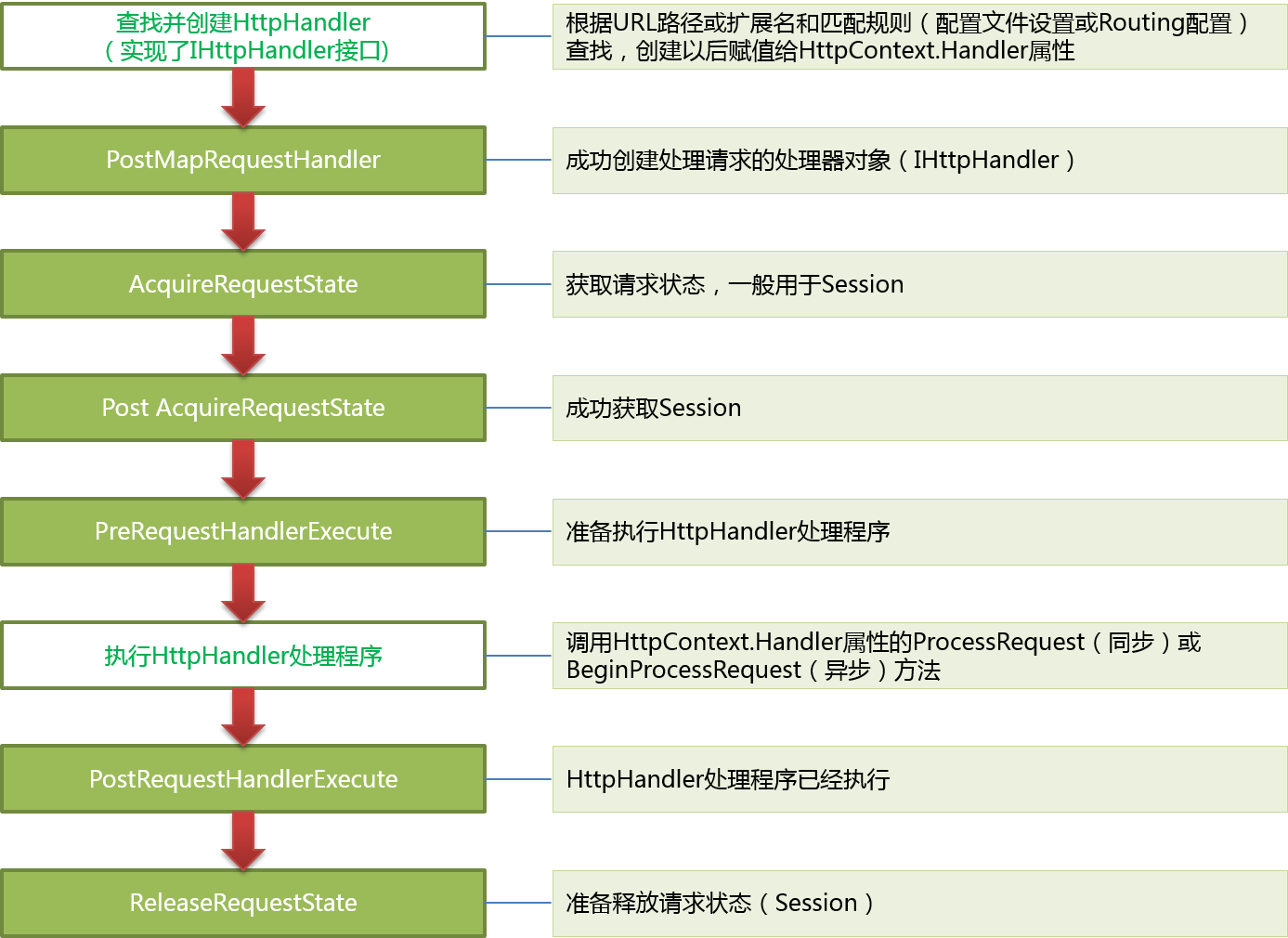

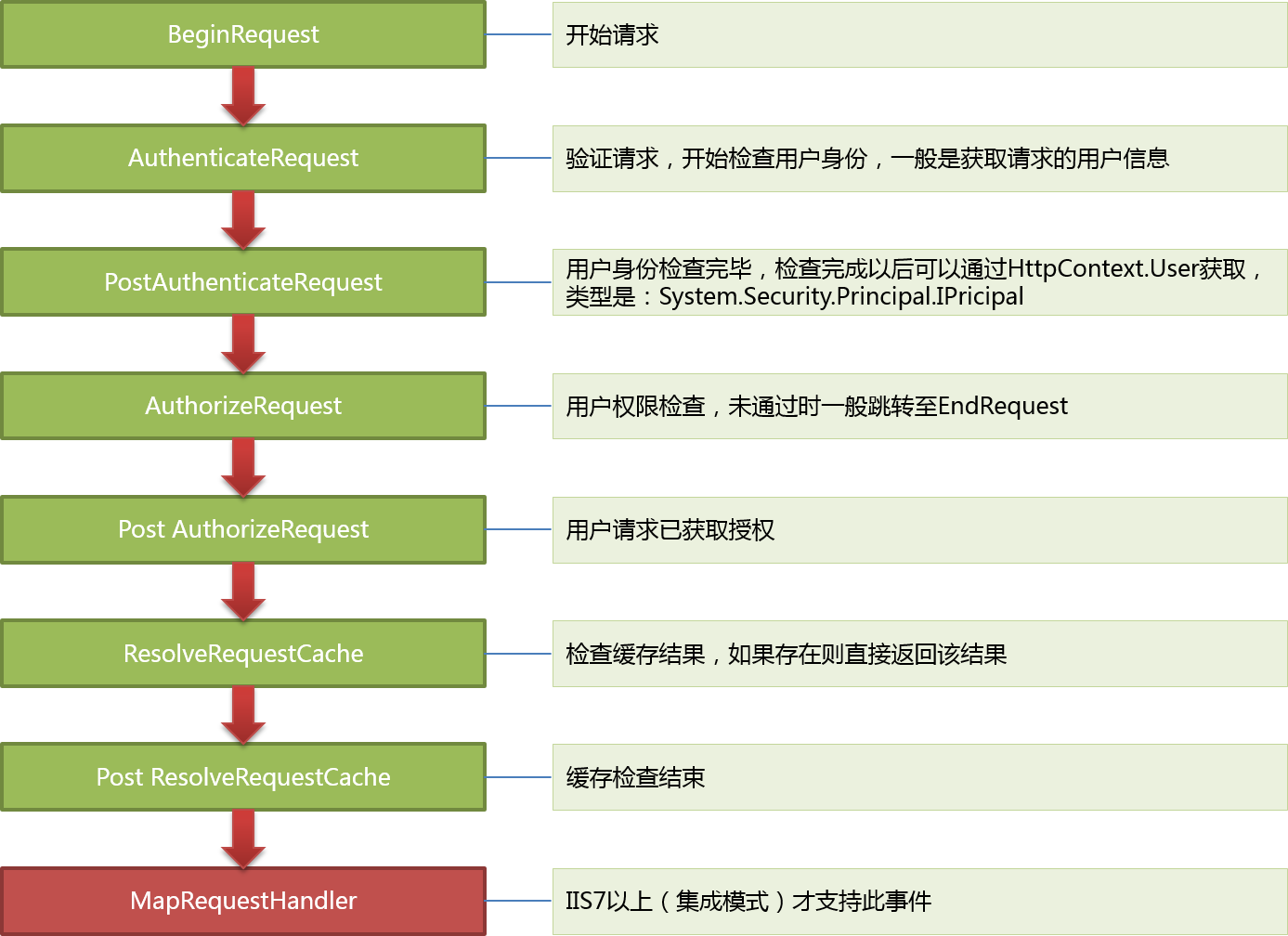

最后关于Pipeline完整的图如下：

最后，需要注意的是：HttpApplication不是HttpRuntime所创建，HttpRuntime只是向HttpApplicationFactory提出请求,要求返回一个HttpApplication对象。 HttpApplicationFactory在接收到请求后,会先检查是否有已经存在并空闲的对象，如果有就取出一个HttpApplication对象返回给HttpRuntime，如果没有的话，则要创建一个HttpApplication对象给HttpRunTime。
