【读书笔记-《Android游戏编程之从零开始》】5.Android 游戏开发常用的系统控件(ProgressBar、Seekbar)

 2014/4/19 3:24:45  David_叶超  博客园  我要评论(0)
  • 摘要:3.7ProgressBarProgressBar类官方文档地址:http://developer.android.com/reference/android/widget/ProgressBar.html在Android应用开发中,ProgressBar(运行进度条)是比较常用到的组件,例如下载进度、安装程序进度、加载资源进度显示等。在Android中提供了两种样式来分别表示在不同状态下显示的进度条,下面来实现这两种样式。默认进度条是圆形,通过style属性来指定系统进度条的大小
  • 标签:笔记 读书笔记 android 常用 游戏 开发 编程 控件 ProgressBar

3.7 ProgressBar

ProgressBar类官方文档地址:http://developer.android.com/reference/android/widget/ProgressBar.html


Android应用开发中,ProgressBar(运行进度条)是比较常用到的组件,例如下载进度、安装程序进度、加载资源进度显示等。在Android中提供了两种样式来分别表示在不同状态下显示的进度条,下面来实现这两种样式。
默认进度条是圆形,通过style属性来指定系统进度条的大小:
style="?android:attr/progressBarStyleSmall",小圆形进度条
style="?android:attr/progressBarStyleLarge",大圆形进度条

如果需要将进度条显示为长条形,那么style必须设定为这种类型:
style="?android:attr/progressBarStyleHorizontal",长条形进度条

针对长条形进度条,还有几个常用属性:
android:max,设置进度条最大进度值
android:progress,设置进度条出事进度值。
android:secondaryProgress,设置底层(浅色)进度值

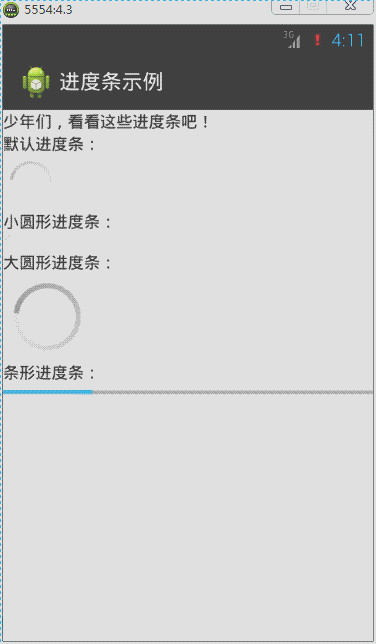

圆形显示进度条默认是动态,但是长条进度条却是静态的,那么修改源代码MainActivity实现长条进度条为动态显示:
ProgressBar类中常用函数如下所示:
getProgress();获取当前进度值;
setProgress();设置进度值;
getSecondaryProgress();获取底层进度值
setSecondaryProgress();设置底层进度值
getMax();获取当前最大进度值
线程循环中对进度条的最大进度值与当前进度值进行判断处理,然后不断设置进度值进而达到动态进度值越来越大,或越来越小的动态效果。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >

    <TextView
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="@string/txt_ProgressBar" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="默认进度条:" />

    <ProgressBar
        android:id="@+id/pb1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="小圆形进度条:" />

    <ProgressBar
        android:id="@+id/pb2"
        style="?android:attr/progressBarStyleSmall"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="大圆形进度条:" />

    <ProgressBar
        android:id="@+id/pb3"
        style="?android:attr/progressBarStyleLarge"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="条形进度条:" />

    <ProgressBar
        android:id="@+id/pb4"
        style="?android:attr/progressBarStyleHorizontal"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:max="100"
        android:progress="50"
        android:secondaryProgress="70" />

</LinearLayout>
import android.app.Activity;
import android.os.Bundle;
import android.widget.ProgressBar;

public class MainActivity extends Activity implements Runnable {
    private Thread th; // 声明一个线程
    private ProgressBar pb;// 声明一个进度条对象
    private Boolean stateChage = false;// 标识进度值的最大最小的状态

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        // 实例化进度条对象
        pb = (ProgressBar) findViewById(R.id.pb4);
        th = new Thread(this);// 实例化线程对象
        th.start();// 启动线程
    }

    @Override
    public void run() {// 实现Runnable接口抽象函数
        while (true) {
            int current = pb.getProgress();// 得到当前的进度值
            int currentMax = pb.getMax();// 得到进度条的最大进度值
            // int secCurrent = pb.getSecondaryProgress();// 得到底层当前进度值
            // 一下代码实现进度值越大,越来越小的一个动态效果
            if (stateChage == false) {
                if (current >= currentMax) {
                    stateChage = true;
                } else {
                    // 设置进度值
                    pb.setProgress(current + 1);
                    // 设置底层进度值
                    pb.setSecondaryProgress(current + 1);
                }
            } else {
                if (current <= 0) {
                    stateChage = false;
                } else {
                    pb.setProgress(current - 1);
                }
            }
            try {
                Thread.sleep(50);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        }
    }
}



自定义圆形进度条样式的方法:

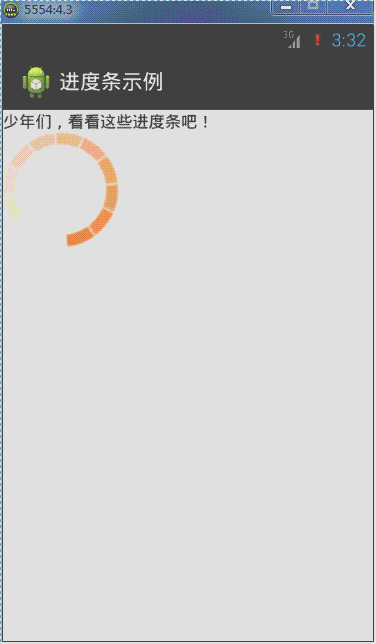

方法1:通过一张图片填充android:indeterminateDrawable

准备图片: progress_load.png

在drawable下新建image_progress_01.xml文件

<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/progress_load"
    android:fromDegrees="0"
    android:pivotX="50%"
    android:pivotY="50%"
    android:toDegrees="360" />

在 \value\style.xml中定义myProgressBarStyle

<style name="myProgressBarStyle" >
  <item name="android:indeterminateDrawable">@drawable/image_progress_01</item>
  <item name="android:minWidth">100dip</item>
  <item name="android:maxWidth">100dip</item>
  <item name="android:minHeight">100dip</item>
  <item name="android:maxHeight">100dip</item>
</style>

最后在ProgressBar中使用我们自己定义的style,android:indeterminateDuration="700"指定图片旋转的速度,这样我们就可以根据自己的需要来定义ProgressBar的样式。

 <ProgressBar
        android:id="@+id/pb1"
        style="@style/myProgressBarStyle"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:indeterminateDuration="700" />

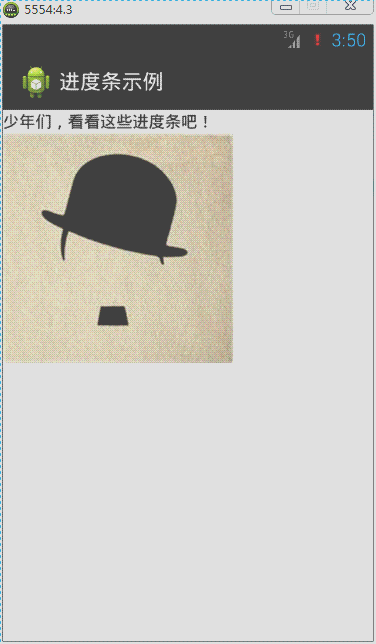

方法2:定义一个动画来实现


定义res/anim/image_progress.xml如下:

<?xml version="1.0" encoding="utf-8"?>
<animation-list xmlns:android="http://schemas.android.com/apk/res/android" android:oneshot="false">
     <item android:duration="1000" android:drawable="@drawable/photo1" />
  <item android:duration="1000" android:drawable="@drawable/photo2" />
  <item android:duration="1000" android:drawable="@drawable/photo3" />
  <item android:duration="1000" android:drawable="@drawable/photo4" />
  <item android:duration="1000" android:drawable="@drawable/photo5" />
</animation-list>

在我们定义的style中引入<item name="android:indeterminateDrawable">@anim/image_progress.xml</item>

<style name="myProgressBarStyle2" >
  <item name="android:indeterminateDrawable">@anim/image_progress</item>
  <item name="android:minWidth">200dip</item>
  <item name="android:maxWidth">200dip</item>
  <item name="android:minHeight">200dip</item>
  <item name="android:maxHeight">200dip</item>
</style>

最后在ProgressBar中使用我们自己定义的style

style="@style/myProgressBarStyle2"

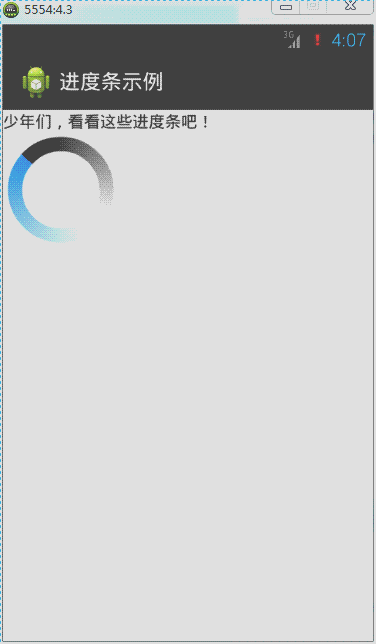

方法3:自定义颜色来实现

定义res/drawable/image_progress_02.xml如下:

<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:fromDegrees="0"
    android:pivotX="50%"
    android:pivotY="50%"
    android:toDegrees="360" >
    <shape
        android:innerRadiusRatio="3"
        android:shape="ring"
        android:thicknessRatio="8"
        android:useLevel="false" >
        <gradient
            android:centerColor="#FFFFFF"
            android:centerY="0.50"
            android:endColor="#1E90FF"
            android:startColor="#000000"
            android:type="sweep"
            android:useLevel="false" />
    </shape>
</rotate>

在我们定义的style中引入<item name="android:indeterminateDrawable">@drawable/image_progress_02</item>

<style name="myProgressBarStyle3" >
  <item name="android:indeterminateDrawable">@drawable/image_progress_02</item>
  <item name="android:minWidth">100dip</item>
  <item name="android:maxWidth">100dip</item>
  <item name="android:minHeight">100dip</item>
  <item name="android:maxHeight">100dip</item>
</style>

最后在ProgressBar中使用我们自己定义的style

 style="@style/myProgressBarStyle3"

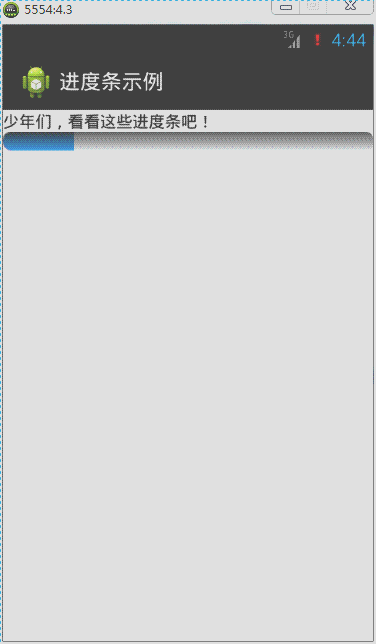

自定义长条形进度条样式:

原理:在XML文件中分别定义进度条背景、第一进度颜色、第二进度颜色,然后在ProgressBar的android:progressDrawable属性应用即可。
先在drawable下建立progressbar_style.xml文件,内容如下:



<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >
     <item android:id="@android:id/background">
        <shape>
            <corners android:radius="5.0dip" />
            <gradient android:startColor="#656666" android:endColor="#dbdedf" android:angle="270.0" android:centerY="0.75" android:centerColor="#bbbbbc" />
        </shape>
    </item>
    <item android:id="@android:id/secondaryProgress">
        <clip>
            <shape>
                <corners android:radius="8.0dip" />
                <gradient android:startColor="#e71a5e" android:endColor="#6c213a" android:angle="90.0" android:centerY="0.75" android:centerColor="#ac6079" />
            </shape>
        </clip>
    </item>
    <item android:id="@android:id/progress">
        <clip>
            <shape>
                <corners android:radius="8.0dip" />
                <gradient android:startColor="#464647" android:endColor="#2d9ae7" android:angle="270.0" />
            </shape>
        </clip>
    </item>

</layer-list>

分别定义背景,第一进度颜色,第二进度颜色
gradient定义的是渐变,corners定义的是圆角
布局中:

  <ProgressBar
        android:id="@+id/pb1"
        style="?android:attr/progressBarStyleHorizontal"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:max="100"
        android:progress="50"
        android:progressDrawable="@drawable/image_progress_03"
        android:secondaryProgress="70" />

MainActivity.java文件:

import android.app.Activity;
import android.os.Bundle;
import android.widget.ProgressBar;

public class MainActivity extends Activity implements Runnable {
    private Thread th; // 声明一个线程
    private ProgressBar pb;// 声明一个进度条对象
    private Boolean stateChage = false;// 标识进度值的最大最小的状态

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        // 实例化进度条对象
        pb = (ProgressBar) findViewById(R.id.pb1);
        th = new Thread(this);// 实例化线程对象
        th.start();// 启动线程
    }

    @Override
    public void run() {// 实现Runnable接口抽象函数
        while (true) {
            int current = pb.getProgress();// 得到当前的进度值
            int currentMax = pb.getMax();// 得到进度条的最大进度值
            // int secCurrent = pb.getSecondaryProgress();// 得到底层当前进度值
            // 一下代码实现进度值越大,越来越小的一个动态效果
            if (stateChage == false) {
                if (current >= currentMax) {
                    stateChage = true;
                } else {
                    // 设置进度值
                    pb.setProgress(current + 1);
                    // 设置底层进度值
                    pb.setSecondaryProgress(current + 1);
                }
            } else {
                current =0;
                pb.setProgress(current);
                stateChage = false;
            }
            try {
                Thread.sleep(50);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        }
    }
}



3.8 Seekbar

 SeekBar类官方文档地址:http://developer.android.com/reference/android/widget/SeekBar.html





未完待续
