前面讲了动画中的Frame动画，今天就来详细讲解一下Tween动画的使用。

同样，在开始实例演示之前，先引用官方文档中的一段话：

Tween动画是操作某个控件让其展现出旋转、渐变、移动、缩放的这么一种转换过程，我们成为补间动画。我们可以以XML形式定义动画，也可以编码实现。

如果以XML形式定义一个动画，我们按照动画的定义语法完成XML，并放置于/res/anim目录下，文件名可以作为资源ID被引用；如果由编码实现，我们需要使用到Animation对象。

如果用定义XML方式实现动画，我们需要熟悉一下动画XML语法：

01 class="plain"><?xml version="1.0" encoding="utf-8"?>  02 <set xmlns:android="http://schemas.android.com/apk/res/android"  03     android:interpolator="@[package:]anim/interpolator_resource"  04     android:shareInterpolator=["true" | "false"] >  05     <alpha  06         android:fromAlpha="float"  07         android:toAlpha="float" />  08     <scale  09         android:fromXScale="float"  10         android:toXScale="float"  11         android:fromYScale="float"  12         android:toYScale="float"  13         android:pivotX="float"  14         android:pivotY="float" />  15     <translate  16         android:fromX="float"  17         android:toX="float"  18         android:fromY="float"  19         android:toY="float" />  20     <rotate  21         android:fromDegrees="float"  22         android:toDegrees="float"  23         android:pivotX="float"  24         android:pivotY="float" />  25     <set>  26         ...  27     </set>  28 </set>

XML文件中必须有一个根元素，可以是<alpha>、<scale>、<translate>、<rotate>中的任意一个，也可以是<set>来管理一个由前面几个元素组成的动画集合。

<set>是一个动画容器，管理多个动画的群组，与之相对应的Java对象是AnimationSet。它有两个属 性，android:interpolator代表一个插值器资源，可以引用系统自带插值器资源，也可以用自定义插值器资源，默认值是匀速插值器；稍后我 会对插值器做出详细讲解。android:shareInterpolator代表<set>里面的多个动画是否要共享插值器，默认值为 true，即共享插值器，如果设置为false，那么<set>的插值器就不再起作用，我们要在每个动画中加入插值器。

<alpha>是渐变动画，可以实现fadeIn和fadeOut的效果，与之对应的Java对象是AlphaAnimation。 android:fromAlpha属性代表起始alpha值，浮点值，范围在0.0和1.0之间，分别代表透明和完全不透 明，android:toAlpha属性代表结尾alpha值，浮点值，范围也在0.0和1.0之间。

<scale>是缩放动画，可以实现动态调控件尺寸的效果，与之对应的Java对象是ScaleAnimation。 android:fromXScale属性代表起始的X方向上相对自身的缩放比例，浮点值，比如1.0代表自身无变化，0.5代表起始时缩小一倍，2.0 代表放大一倍；android:toXScale属性代表结尾的X方向上相对自身的缩放比例，浮点值；android:fromYScale属性代表起始 的Y方向上相对自身的缩放比例，浮点值；android:toYScale属性代表结尾的Y方向上相对自身的缩放比例，浮点 值；android:pivotX属性代表缩放的中轴点X坐标，浮点值，android:pivotY属性代表缩放的中轴点Y坐标，浮点值，对于这两个属 性，如果我们想表示中轴点为图像的中心，我们可以把两个属性值定义成0.5或者50%。

<translate>是位移动画，代表一个水平、垂直的位移。与之对应的Java对象是TranslateAnimation。 android:fromXDelta属性代表起始X方向的位置，android:toXDelta代表结尾X方向上的位 置，android:fromYScale属性代表起始Y方向上的位置，android:toYDelta属性代表结尾Y方向上的位置，以上四个属性都支 持三种表示方式：浮点数、num%、num%p；如果以浮点数字表示，代表相对自身原始位置的像素值；如果以num%表示，代表相对于自己的百分比，比如 toXDelta定义为100%就表示在X方向上移动自己的1倍距离；如果以num%p表示，代表相对于父类组件的百分比。

<rotate>是旋转动画，与之对应的Java对象是RotateAnimation。android:fromDegrees属性 代表起始角度，浮点值，单位：度；android:toDegrees属性代表结尾角度，浮点值，单位：度；android:pivotX属性代表旋转中 心的X坐标值，android:pivotY属性代表旋转中心的Y坐标值，这两个属性也有三种表示方式，数字方式代表相对于自身左边缘的像素值，num% 方式代表相对于自身左边缘或顶边缘的百分比，num%p方式代表相对于父容器的左边缘或顶边缘的百分比。

另外，在动画中，如果我们添加了android:fillAfter="true"后，这个动画执行完之后保持最后的状态；android:duration="integer"代表动画持续的时间，单位为毫秒。

如果要把定义在XML中的动画应用在一个ImageView上，代码是这样的：

1 ImageView image = (ImageView) findViewById(R.id.image);  2 Animation testAnim = AnimationUtils.loadAnimation(this, R.anim.test);  3 image.startAnimation(testAnim);

下面重点介绍一下插值器的概念：

首先要了解为什么需要插值器，因为在补间动画中，我们一般只定义关键帧（首帧或尾帧），然后由系统自动生成中间帧，生成中间帧的这个过程可以成为 “插值”。插值器定义了动画变化的速率，提供不同的函数定义变化值相对于时间的变化规则，可以定义各种各样的非线性变化函数，比如加速、减速等。下面是几 种常见的插值器：



Interpolator对象资源ID功能作用 AccelerateDecelerateInterpolator @android:anim/accelerate_decelerate_interpolator 先加速再减速 AccelerateInterpolator @android :anim/accelerate_interpolator 加速 AnticipateInterpolator @android :anim/anticipate_interpolator 先回退一小步然后加速前进 AnticipateOvershootInterpolator @android:anim/anticipate_overshoot_interpolator 在上一个基础上超出终点一小步再回到终点 BounceInterpolator @android :anim/bounce_interpolator 最后阶段弹球效果 CycleInterpolator @android :anim/cycle_interpolator 周期运动 DecelerateInterpolator @android :anim/decelerate_interpolator 减速 LinearInterpolator @android :anim/linear_interpolator 匀速 OvershootInterpolator @android :anim/overshoot_interpolator 快速到达终点并超出一小步最后回到终点

然后我们可以这样使用一个插值器：

1 <set android:interpolator="@android :anim/accelerate_interpolator">  2 ...  3 </set> <span><span><</span><span>alpha</span><span> </span><span>android:interpolator</span><span>=</span><span>"<a href="http://my.oschina.net/asia" target="_blank" rel="nofollow">@android</a> :anim/accelerate_interpolator"</span><span>  </span></span> <span> ...<span>/></span><span>  </span></span>

如果只简单地引用这些插值器还不能满足需要的话，我们要考虑一下个性化插值器。我们可以创建一个插值器资源修改插值器的属性，比如修改 AnticipateInterpolator的加速速率，调整CycleInterpolator的循环次数等。为了完成这种需求，我们需要创建XML 资源文件，然后将其放于/res/anim下，然后再动画元素中引用即可。我们先来看一下几种常见的插值器可调整的属性：

<accelerateDecelerateInterpolator> 无

<accelerateInterpolator> android:factor 浮点值，加速速率，默认为1

<anticipateInterploator> android:tension 浮点值，起始点后退的张力、拉力数，默认为2

<anticipateOvershootInterpolator> android:tension 同上 android:extraTension 浮点值，拉力的倍数，默认为1.5（2  * 1.5）

<bounceInterpolator> 无

<cycleInterplolator> android:cycles 整数值，循环的个数，默认为1

<decelerateInterpolator> android:factor 浮点值，减速的速率，默认为1

<linearInterpolator> 无

<overshootInterpolator> 浮点值，超出终点后的张力、拉力，默认为2

下面我们就拿最后一个插值器来举例：

1 <?xml version="1.0" encoding="utf-8"?>  2 <overshootInterpolator xmlns:android="http://schemas.android.com/apk/res/android"  3     android:tension="7.0"/>

上面的代码中，我们把张力改为7.0，然后将此文件命名为my_overshoot_interpolator.xml，放置于/res/anim下，我们就可以引用到自定义的插值器了：



1 <scale xmlns:android="http://schemas.android.com/apk/res/android"  2     android:interpolator="@anim/my_overshoot_interpolator"  3     .../>

如果以上这些简单的定义还不能满足我们的需求，那么我们就需要考虑一下自己定义插值器类了。

我们可以实现Interpolator接口，因为上面所有的Interpolator都实现了Interpolator接口，这个接口定义了一个方法：float getInterpolation(float input);

此方法由系统调用，input代表动画的时间，在0和1之间，也就是开始和结束之间。

线性（匀速）插值器定义如下：

1 public float getInterpolation(float input) {  2     return input;  3 }

加速减速插值器定义如下：

1 public float getInterpolation(float input) {  2     return (float)(Math.cos((input + 1) * Math.PI) / 2.0f) + 0.5f;  3 }

有兴趣的话，大家可以尝试一下自定义一个插值器。

讲了这么久的概念，下面我们就结合实例来演示一下几种Tween动画的应用。

先来介绍一下旋转动画的使用，布局文件/res/layout/rotate.xml如下：

01 <?xml version="1.0" encoding="utf-8"?>  02 <LinearLayout  03   xmlns:android="http://schemas.android.com/apk/res/android"  04   android:orientation="vertical"  05   android:layout_width="fill_parent"  06   android:layout_height="fill_parent"  07   android:background="#FFFFFF">  08   <ImageView  09         android:id="@+id/piechart"  10         android:layout_width="wrap_content"  11         android:layout_height="wrap_content"  12         android:layout_gravity="center_horizontal"  13         android:src="@drawable/piechart"/>  14   <Button  15         android:id="@+id/positive"  16         android:layout_width="fill_parent"  17         android:layout_height="wrap_content"  18         android:text="顺时针"  19         android:onClick="positive"/>  20   <Button  21         android:id="@+id/negative"  22         android:layout_width="fill_parent"  23         android:layout_height="wrap_content"  24         android:text="逆时针"  25         android:onClick="negative"/>       26 </LinearLayout>

我们定义了一个ImageView，用于显示一个饼状图，演示旋转动画，然后定义了两个按钮，用以运行编码实现的动画。动画定义文件/res/anim/rotate.xml如下：

01 <?xml version="1.0" encoding="utf-8"?>  02 <set xmlns:android="http://schemas.android.com/apk/res/android"  03     android:interpolator="@android :anim/accelerate_decelerate_interpolator">  04     <rotate  05         android:fromDegrees="0"  06         android:toDegrees="+360"  07         android:pivotX="50%"  08         android:pivotY="50%"  09         android:duration="5000"/>  10 </set>

最后再来看一下RotateActivity.java代码：

01 package com.scott.anim;  02     03 import android.app.Activity;  04 import android.os.Bundle;  05 import android.view.View;  06 import android.view.animation.Animation;  07 import android.view.animation.AnimationUtils;  08 import android.view.animation.LinearInterpolator;  09 import android.view.animation.RotateAnimation;  10     11 public class RotateActivity extends Activity {  12     13     private int currAngle;  14     private View piechart;  15     16     @Override  17     public void onCreate(Bundle savedInstanceState) {  18         super.onCreate(savedInstanceState);  19         setContentView(R.layout.rotate);  20     21         piechart = findViewById(R.id.piechart);  22         Animation animation = AnimationUtils.loadAnimation(this, R.anim.rotate);  23         piechart.startAnimation(animation);  24     }  25         26     public void positive(View v) {  27         Animation anim = new RotateAnimation(currAngle, currAngle + 180, Animation.RELATIVE_TO_SELF, 0.5f,  28                 Animation.RELATIVE_TO_SELF, 0.5f);  29         /** 匀速插值器 */  30         LinearInterpolator lir = new LinearInterpolator();  31         anim.setInterpolator(lir);  32         anim.setDuration(1000);  33         /** 动画完成后不恢复原状 */  34         anim.setFillAfter(true);  35         currAngle += 180;  36         if (currAngle > 360) {  37             currAngle = currAngle - 360;  38         }  39         piechart.startAnimation(anim);  40     }  41         42     public void negative(View v) {  43         Animation anim = new RotateAnimation(currAngle, currAngle - 180, Animation.RELATIVE_TO_SELF, 0.5f,  44                 Animation.RELATIVE_TO_SELF, 0.5f);  45         /** 匀速插值器 */  46         LinearInterpolator lir = new LinearInterpolator();  47         anim.setInterpolator(lir);  48         anim.setDuration(1000);  49         /** 动画完成后不恢复原状 */  50         anim.setFillAfter(true);  51         currAngle -= 180;  52         if (currAngle < -360) {  53             currAngle = currAngle + 360;  54         }  55         piechart.startAnimation(anim);  56     }  57 }

然后，看一下渐变动画，布局文件/res/layout/alpha.xml如下：

01 <?xml version="1.0" encoding="utf-8"?>  02 <FrameLayout  03   xmlns:android="http://schemas.android.com/apk/res/android"  04   android:layout_width="fill_parent"  05   android:layout_height="fill_parent"  06   android:background="#FFFFFF">  07   <ImageView  08       android:id="@+id/splash"  09       android:layout_width="fill_parent"  10       android:layout_height="fill_parent"  11       android:layout_gravity="center"  12       android:src="@drawable/splash"/>  13   <Button  14       android:layout_width="fill_parent"  15       android:layout_height="wrap_content"  16       android:layout_gravity="bottom"  17       android:text="alpha"  18       android:onClick="alpha"/>    19 </FrameLayout>

动画定义文件/res/anim/alpha.xml如下：

1 <?xml version="1.0" encoding="utf-8"?>  2 <set xmlns:android="http://schemas.android.com/apk/res/android">  3     <alpha  4         android:fromAlpha="0.0"  5         android:toAlpha="1.0"  6         android:duration="3000"/>  7 </set>

AlphaActivity.java代码如下：

01 package com.scott.anim;  02     03 import android.app.Activity;  04 import android.os.Bundle;  05 import android.util.Log;  06 import android.view.View;  07 import android.view.animation.AlphaAnimation;  08 import android.view.animation.Animation;  09 import android.view.animation.Animation.AnimationListener;  10 import android.view.animation.AnimationUtils;  11 import android.widget.ImageView;  12     13 public class AlphaActivity extends Activity implements AnimationListener {  14         15     private ImageView splash;  16         17     @Override  18     protected void onCreate(Bundle savedInstanceState) {  19         super.onCreate(savedInstanceState);  20         setContentView(R.layout.alpha);  21             22         splash = (ImageView) findViewById(R.id.splash);  23         Animation anim = AnimationUtils.loadAnimation(this, R.anim.alpha);  24         anim.setAnimationListener(this);  25         splash.startAnimation(anim);  26     }  27         28     public void alpha(View view) {  29         Animation anim = new AlphaAnimation(1.0f, 0.0f);  30         anim.setDuration(3000);  31         anim.setFillAfter(true);  32         splash.startAnimation(anim);  33     }  34     35     @Override  36     public void onAnimationStart(Animation animation) {  37         Log.i("alpha", "onAnimationStart called.");  38     }  39     40     @Override  41     public void onAnimationEnd(Animation animation) {  42         Log.i("alpha", "onAnimationEnd called");  43     }  44     45     @Override  46     public void onAnimationRepeat(Animation animation) {  47         Log.i("alpha", "onAnimationRepeat called");  48     }  49 }

接着看一下位移动画，布局文件/res/layout/translate.xml如下：

01 <?xml version="1.0" encoding="utf-8"?>  02 <FrameLayout  03   xmlns:android="http://schemas.android.com/apk/res/android"  04   android:orientation="vertical"  05   android:layout_width="fill_parent"  06   android:layout_height="fill_parent">  07   <ImageView  08     android:id="@+id/trans_image"  09     android:layout_width="wrap_content"  10     android:layout_height="wrap_content"  11     android:layout_weight="1"  12     android:src="@drawable/person"/>  13   <Button  14     android:id="@+id/trans_button"  15     android:layout_width="fill_parent"  16     android:layout_height="wrap_content"  17     android:layout_gravity="bottom"  18     android:text="translate"  19     android:onClick="translate"/>  20 </FrameLayout>

动画定义文件/res/anim/translate.xml如下：

01 <?xml version="1.0" encoding="utf-8"?>  02 <set xmlns:android="http://schemas.android.com/apk/res/android"  03     android:interpolator="@android :anim/bounce_interpolator">  04     <translate  05         android:fromXDelta="0"  06         android:fromYDelta="0"  07         android:toXDelta="200"  08         android:toYDelta="300"  09         android:duration="2000"/>  10 </set>

然后TranslateActivity.java代码如下：

01 package com.scott.anim;  02     03 import android.app.Activity;  04 import android.os.Bundle;  05 import android.view.View;  06 import android.view.animation.Animation;  07 import android.view.animation.AnimationUtils;  08 import android.view.animation.OvershootInterpolator;  09 import android.view.animation.TranslateAnimation;  10 import android.widget.ImageView;  11     12 public class TranslateActivity extends Activity {  13         14     private ImageView trans_iamge;  15         16     @Override  17     protected void onCreate(Bundle savedInstanceState) {  18         super.onCreate(savedInstanceState);  19         setContentView(R.layout.tanslate);  20         trans_iamge = (ImageView) findViewById(R.id.trans_image);  21         Animation anim = AnimationUtils.loadAnimation(this, R.anim.translate);  22         anim.setFillAfter(true);  23         trans_iamge.startAnimation(anim);  24     }  25         26     public void translate(View view) {  27         Animation anim = new TranslateAnimation(200, 0, 300, 0);  28         anim.setDuration(2000);  29         anim.setFillAfter(true);  30         OvershootInterpolator overshoot = new OvershootInterpolator();  31         anim.setInterpolator(overshoot);  32         trans_iamge.startAnimation(anim);  33     }  34 }

最后，我们再来看以下缩放动画，布局文件/res/layout/scale.xml如下：

01 <?xml version="1.0" encoding="utf-8"?>  02 <LinearLayout  03   xmlns:android="http://schemas.android.com/apk/res/android"  04   android:orientation="vertical"  05   android:layout_width="fill_parent"  06   android:layout_height="fill_parent">  07   <ImageView  08     android:id="@+id/scale_image"  09     android:layout_width="wrap_content"  10     android:layout_height="wrap_content"  11     android:layout_gravity="center"  12     android:layout_weight="1"  13     android:src="@drawable/person"/>  14   <Button  15     android:id="@+id/scale_button"  16     android:layout_width="fill_parent"  17     android:layout_height="wrap_content"  18     android:layout_gravity="bottom"  19     android:text="scale"  20     android:onClick="sclae"/>  21 </LinearLayout>

动画定义文件/res/anim/scale.xml如下：

01 <?xml version="1.0" encoding="utf-8"?>  02 <set xmlns:android="http://schemas.android.com/apk/res/android"  03     android:interpolator="@android :anim/bounce_interpolator">  04     <scale  05         android:fromXScale="1.0"  06         android:toXScale="2.0"  07         android:fromYScale="1.0"  08         android:toYScale="2.0"  09         android:pivotX="0.5"  10         android:pivotY="50%"  11         android:duration="2000"/>  12     <alpha  13         android:fromAlpha="0.0"  14         android:toAlpha="1.0"  15         android:duration="3000"/>  16 </set>

然后ScaleActivity.java代码如下：

01 package com.scott.anim;  02     03 import android.app.Activity;  04 import android.os.Bundle;  05 import android.view.View;  06 import android.view.animation.Animation;  07 import android.view.animation.AnimationUtils;  08 import android.view.animation.BounceInterpolator;  09 import android.view.animation.ScaleAnimation;  10 import android.widget.ImageView;  11     12 public class ScaleActivity extends Activity {  13         14     private ImageView scale_iamge;  15         16     @Override  17     protected void onCreate(Bundle savedInstanceState) {  18         super.onCreate(savedInstanceState);  19         setContentView(R.layout.scale);  20         scale_iamge = (ImageView) findViewById(R.id.scale_image);  21         Animation anim = AnimationUtils.loadAnimation(this, R.anim.scale);  22         anim.setFillAfter(true);  23         scale_iamge.startAnimation(anim);  24     }  25         26     public void sclae(View view) {  27         Animation anim = new ScaleAnimation(2.0f, 1.0f, 2.0f, 1.0f,   28                 Animation.RELATIVE_TO_SELF, 0.5f,   29                 Animation.RELATIVE_TO_SELF, 0.5f);  30         anim.setDuration(2000);  31         anim.setFillAfter(true);  32         BounceInterpolator bounce = new BounceInterpolator();  33         anim.setInterpolator(bounce);  34         scale_iamge.startAnimation(anim);  35     }  36 }

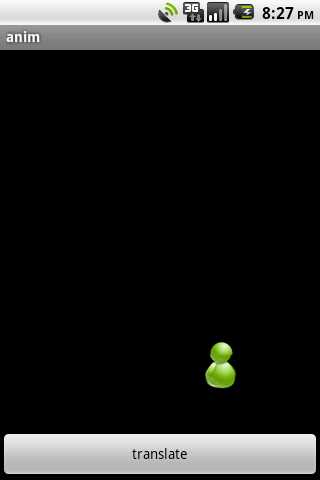

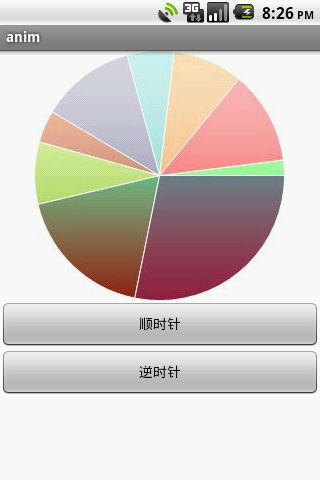

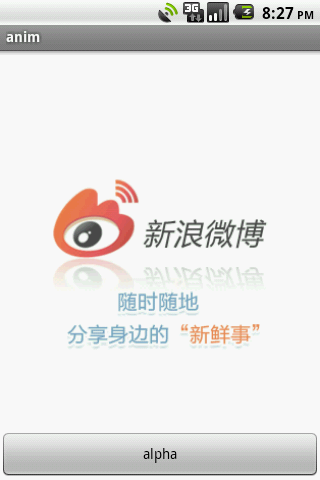

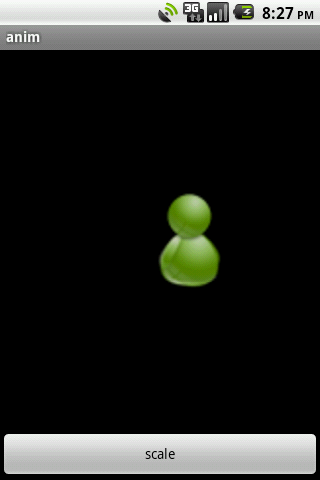

几种动画运行效果如下图所示：
