深入浅出

 2013/10/23 14:56:37  Android系统移植与平台开发(十)  博客园  我要评论(0)
  • 摘要:作者:唐老师,华清远见嵌入式学院讲师。通过前两节HAL框架分析和JNI概述,我们对Android提供的StubHAL有了比较详细的了解了,下面我们来看下led的实例,写驱动点亮led灯,就如同写程序,学语言打印HelloWorld一样,如果说打印HelloWorld是一门新语言使用的第一声吆喝,那么点亮led灯就是我们学习HAL的一座灯塔,指挥我们在后面的复杂的HAL代码里准确找到方向。LedHAL实例架构上图描述了我们Led实例的框架层次:lLedDemo.java
  • 标签:

class="grey">作者:唐老师,华清远见嵌入式学院讲师。

通过前两节HAL框架分析和JNI概述,我们对Android提供的Stub HAL有了比较详细的了解了,下面我们来看下led的实例,写驱动点亮led灯,就如同写程序,学语言打印HelloWorld一样,如果说打印HelloWorld是一门新语言使用的第一声吆喝,那么点亮led灯就是我们学习HAL的一座灯塔,指挥我们在后面的复杂的HAL代码里准确找到方向。

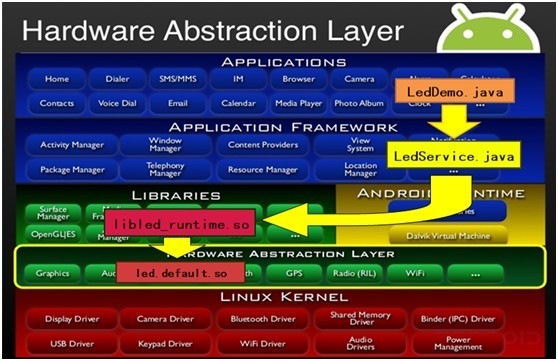

LedHAL实例架构

上图描述了我们Led实例的框架层次:

l LedDemo.java:是我们写的Android应用程序

l LedService.java:是根据Led HAL封装的Java框架层的API,主要用于向应用层提供框架层API,它属于Android的框架层

l libled_runtime.so:由于Java代码不能访问HAL层,该库是LedService.java对应的本地代码部分

l led.default.so:针对led硬件的HAL代码

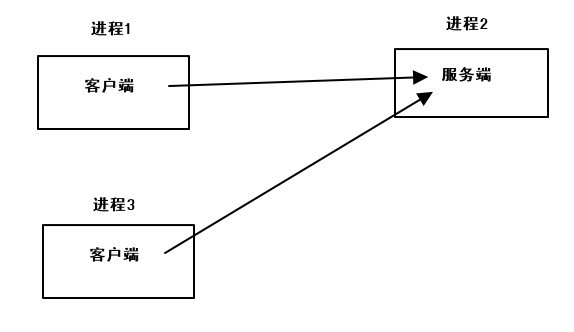

LedDemo通过LedService提供的框架层API访问Led设备,LedService对于LedDemo应用程序而言是Led设备的服务提供者,LedService运行在Dalvik中没有办法直接访问Led硬件设备,它只能将具体的Led操作交给本地代码来实现,通过JNI来调用Led硬件操作的封装库libled_runtime.so,由HAL Stub框架可知,在libled_runtime.so中首先查找注册为led的硬件设备module,找到之后保存其操作接口指针在本地库中等待框架层LedService调用。led.default.so是HAL层代码,它是上层操作的具体实施者,它并不是一个动态库(也就是说它并没有被任何进程加载并链接),它只是在本地代码查找硬件设备module时通过ldopen”杀鸡取卵”找module,返回该硬件module对应的device操作结构体中封装的函数指针

其调用时序如下:

Led HAL实例代码分析

我们来看下led实例的目录结构

主要文件如下:

com.hello.LedService.cpp:它在frameworks/services/jni目录下,是的Led本地服务代码
led.c:HAL代码
led.h:HAL代码头文件
LedDemo.java:应用程序代码
LedService.java:Led框架层服务代码

在Android的源码目录下,框架层服务代码应该放在frameworks/services/java/包名/目录下,由Android的编译系统统一编译生成system/framework/services.jar文件,由于我们的测试代码属于厂商定制代码,尽量不要放到frameworks的源码树里,我将其和LedDemo应用程序放在一起了,虽然这种方式从Android框架层次上不标准。

另外,本地服务代码的文件名要和对应的框架层Java代码的名字匹配(包名+类文件名,包目录用“_“代替)。有源码目录里都有对应的一个Android.mk文件,它是Android编译系统的指导文件,用来编译目标module。

1) Android.mk文件分析

先来看下led源码中①号Android.mk:

[plain] view plaincopyprint?

                1. include $(call all-subdir-makefiles)

代码很简单,表示包含当前目录下所有的Android.mk文件

先来看下led_app目录下的③号Android.mk:

[plain] view plaincopyprint?

              1. # 调用宏my-dir,这个宏返回当前Android.mk文件所在的路径
            2. LOCAL_PATH:= $(call my-dir)
            3.
            4. # 包含CLEAR_VARS变量指向的mk文件build/core/clear_vars.mk,它主要用来清除编译时依赖的编译变量
            5. include $(CLEAR_VARS)
            6.
            7. # 指定当前目标的TAG标签,关于其作用见前面Android编译系统章节
            8. LOCAL_MODULE_TAGS := user
            9.
            10. # 当前mk文件的编译目标模块
            11. LOCAL_PACKAGE_NAME := LedDemo
            12.
            13. # 编译目标时依赖的源码,它调用了一个宏all-java-files-under,该宏在build/core/definitions.mk中定义
            14. # 表示在当前目录下查找所有的java文件,将查找到的java文件返回
            15. LOCAL_SRC_FILES := $(callall-java-files-under, src)
            16.
            17. # 在编译Android应用程序时都要指定API level,也就是当前程序的编译平台版本
            18. # 这里表示使用当前源码的版本
            19. LOCAL_SDK_VERSION := current
            20.
            21. # 最重要的就是这句代码,它包含了一个文件build/core/package.mk,根据前面设置的编译变量,编译生成Android包文件,即:apk文件
            22. include $(BUILD_PACKAGE)

上述代码中都加了注释,基本上每一个编译目标都有类似上述的编译变量的声明:

LOCAL_MODULE_TAGS
LOCAL_PACKAGE_NAME
LOCAL_SRC_FILES

由于所有的Android.mk最终被编译系统包含,所以在编译每个目标模块时,都要通过LOCAL_PATH:= $(call my-dir)指定当前目标的目录,然后调用include $(CLEAR_VARS)先清除编译系统依赖的重要的编译变量,再生成新的编译变量。

让我们来看看LedDemo目标对应的源码吧。

2) LedDemo代码分析

学习过Android应用的同学对其目录结构很熟悉,LedDemo的源码在src目录下。

@ led_app/src/com/farsight/LedDemo.java:

[java] view plaincopyprint?

            1. package com.hello;
            2.
            3. import com.hello.LedService;
            4.
            5. import com.hello.R;
            6.
            7. importandroid.app.Activity;
            8.
            9. importandroid.os.Bundle;
            10.
            11. importandroid.util.Log;
            12.
            13. importandroid.view.View;
            14.
            15. import android.view.View.OnClickListener;
            16.
            17. importandroid.widget.Button;
            18.
            19.
            20.
            21. public classLedDemo extends Activity {
            22.   privateLedService led_svc;
            23.   private Buttonbtn;
            24.   private booleaniflag = false;
            25.   private Stringtitle;
            26.
            27.   /** Calledwhen the activity is first created. */
            28.   @Override
            29.   public void onCreate(Bundle savedInstanceState) {
            30.    super.onCreate(savedInstanceState);
            31.    setContentView(R.layout.main);
            32.
            33.    Log.i("Java App", "OnCreate");
            34.    led_svc =new LedService();
            35.    btn =(Button) this.findViewById(R.id.Button01);
            36.    this.btn.setOnClickListener(new OnClickListener() {
            37.     public void onClick(View v) {
            38.      Log.i("Java App", "btnOnClicked");
            39.      if (iflag) {
            40.       title = led_svc.set_off();
            41.       btn.setText("Turn On");
            42.       setTitle(title);
            43.       iflag = false;
            44.      } else {
            45.       title = led_svc.set_on();
            46.       btn.setText("Turn Off");
            47.       setTitle(title);
            48.       iflag = true;
            49.      }
            50.     }
            51.    });
            52.   }
            53.  }

代码很简单,Activity上有一个按钮,当Activity初始化时创建LedService对象,按钮按下时通过LedService对象调用其方法set_on()和set_off()。

3) LedService代码分析

我们来看下LedService的代码:

@led_app/src/com/farsight/LedService.java:

[java] view plaincopyprint?

            1. package com.hello;
            2. import android.util.Log;
            3.
            4. public class LedService {
            5.
            6.  /*
            7.  * loadnative service.
            8.  */
            9.  static { // 静态初始化语言块,仅在类被加载时被执行一次,通常用来加载库
            10.   Log.i ("Java Service" , "Load Native Serivce LIB" );
            11.   System.loadLibrary ( "led_runtime" );
            12.  }
            13.
            14.  // 构造方法
            15.  public LedService() {
            16.   int icount ;
            17.
            18.   Log.i ("Java Service" , "do init Native Call" );
            19.   _init ();
            20.   icount =_get_count ();
            21.   Log.d ("Java Service" , "led count = " + icount );
            22.   Log.d ("Java Service" , "Init OK " );
            23.  }
            24.
            25.  /*
            26.  * LED nativemethods.
            27.  */
            28.  public Stringset_on() {
            29.   Log.i ("com.hello.LedService" , "LED On" );
            30.   _set_on();
            31.   return"led on" ;
            32.  }
            33.
            34.  public String set_off() {
            35.   Log.i ("com.hello.LedService" , "LED Off" );
            36.   _set_off();
            37.   return"led off" ;
            38.  }
            39.
            40.  /*
            41.  * declare all the native interface.
            42.  */
            43.  private static native boolean _init();
            44.  private static native int _set_on();
            45.  private static native int _set_off();
            46.  private static native int _get_count();
            47.
            48. }

通过分析上面代码可知LedService的工作:

l 加载本地服务的库代码

l 在构造方法里调用_init本地代码,对Led进行初始化,并调用get_count得到Led灯的个数

l 为LedDemo应用程序提供两个API:set_on和set_off,这两个API方法实际上也是交给了本地服务代码来操作的

由于Java代码无法直接操作底层硬件,通过JNI方法将具体的操作交给本地底层代码实现,自己只是一个API Provider,即:服务提供者。

让我们来到底层本地代码,先看下底层代码的Android.mk文件:

@ frameworks/Android.mk:

[plain] view plaincopyprint?

            1. LOCAL_PATH:= $(call my-dir)
            2. include $(CLEAR_VARS)
            3.
            4. LOCAL_MODULE_TAGS := eng
            5. LOCAL_MODULE:= libled_runtime          # 编译目标模块
            6. LOCAL_SRC_FILES:= \
            7. services/jni/com_farsight_LedService.cpp
            8.
            9.
            10. LOCAL_SHARED_LIBRARIES := \          # 编译时依赖的动态库
            11. libandroid_runtime \
            12. libnativehelper \
            13. libcutils \
            14. libutils \
            15. libhardware
            16.
            17. LOCAL_C_INCLUDES += \            #编译时用到的头文件目录
            18. $(JNI_H_INCLUDE)
            19.
            20. LOCAL_PRELINK_MODULE := false       # 本目标为非预链接模块
            21. include $(BUILD_SHARED_LIBRARY)      # 编译生成共享动态库

结合前面分析的Android.mk不难看懂这个mk文件。之前的mk文件是编译成Android apk文件,这儿编译成so共享库,所以LOCAL_MODULE和include $(BUILD_SHARED_LIBRARY)与前面mk文件不同,关于Android.mk文件里的变量作用,请查看Android编译系统章节。

总而言之,本地代码编译生成的目标是libled_runtime.so文件。

4) Led本地服务代码分析

我们来看下本地服务的源码:
@ frameworks/services/jni/com_hello_LedService.cpp:

[cpp] view plaincopyprint?

            1. #define LOG_TAG "LedService"
            2. #include "utils/Log.h"
            3. #include <stdlib.h>
            4. #include <string.h>
            5. #include <unistd.h>
            6. #include <assert.h>
            7. #include <jni.h>
            8. #include "../../../hardware/led.h"
            9.
            10. static led_control_device_t *sLedDevice = 0;
            11.  static led_module_t* sLedModule=0;
            12.
            13.  static jint get_count(void)
            14.  {
            15.  LOGI("%sE", __func__);
            16.  if(sLedDevice)
            17.   returnsLedDevice->get_led_count(sLedDevice);
            18.  else
            19.   LOGI("sLedDevice is null");
            20.  return 0;
            21.  }
            22.
            23.
            24.  static jint led_setOn(JNIEnv* env, jobject thiz) {
            25.  LOGI("%sE", __func__);
            26.  if(sLedDevice) {
            27.   sLedDevice->set_on(sLedDevice);
            28.  }else{
            29.   LOGI("sLedDevice is null");
            30.  }
            31.  return 0;
            32.   }
            33.
            34.   static jint led_setOff(JNIEnv* env, jobject thiz) {
            35.  LOGI("%s E", __func__);
            36.  if(sLedDevice) {
            37.   sLedDevice->set_off(sLedDevice);
            38.  }else{
            39.   LOGI("sLedDevice is null");
            40.  }
            41.  return 0;
            42.  }
            43.
            44.  static inline int led_control_open(const structhw_module_t* module,
            45.   structled_control_device_t** device) {
            46.  LOGI("%s E ", __func__);
            47.  returnmodule->methods->open(module,
            48.  LED_HARDWARE_MODULE_ID, (struct hw_device_t**)device);
            49.  }
            50.
            51.  static jint led_init(JNIEnv *env, jclass clazz)
            52.  {
            53.  led_module_tconst * module;
            54.  LOGI("%s E ", __func__);
            55.  if(hw_get_module(LED_HARDWARE_MODULE_ID, (const hw_module_t**)&module) == 0){
            56.   LOGI("get Module OK");
            57.   sLedModule = (led_module_t *) module;
            58.   if(led_control_open(&module->common, &sLedDevice) != 0) {
            59.    LOGI("led_init error");
            60.    return-1;
            61.   }
            62.  }
            63.
            64.  LOGI("led_init success");
            65.  return 0;
            66 . }
            67.
            68.
            69.
            70. /*
            71. *
            72. * Array ofmethods.
            73. * Each entryhas three fields: the name of the method, the method
            74. * signature,and a pointer to the native implementation.
            75. */
            76.  static const JNINativeMethod gMethods[] = {
            77.  {"_init", "()Z",(void*)led_init},
            78.  {"_set_on", "()I",(void*)led_setOn },
            79.  {"_set_off", "()I",(void*)led_setOff },
            80.  {"_get_count", "()I",(void*)get_count },
            81.  };
            82.
            83. static int registerMethods(JNIEnv* env) {
            84.  static constchar* const kClassName = "com/hello/LedService";
            85.  jclass clazz;
            86.  /* look upthe class */
            87.  clazz =env->FindClass(kClassName);
            88.  if (clazz ==NULL) {
            89.   LOGE("Can't find class %s\n", kClassName);
            90.   return-1;
            91.  }
            92.
            93.  /* registerall the methods */
            94.  if(env->RegisterNatives(clazz, gMethods,
            95.   sizeof(gMethods) / sizeof(gMethods[0])) != JNI_OK)
            96.  {
            97.   LOGE("Failed registering methods for %s\n", kClassName);
            98.   return -1;
            99.  }
            100.  /* fill outthe rest of the ID cache */
            101.  return 0;
            102. }
            103.
            104.
            105.
            106. /*
            107. * This iscalled by the VM when the shared library is first loaded.
            108. */
            109. jint JNI_OnLoad(JavaVM* vm, void* reserved) {
            110.  JNIEnv* env= NULL;
            111.  jint result= -1;
            112.  LOGI("JNI_OnLoad");
            113.  if(vm->GetEnv((void**) &env, JNI_VERSION_1_4) != JNI_OK) {
            114.   LOGE("ERROR: GetEnv failed\n");
            115.   gotofail;
            116.  }
            117.
            118.  assert(env!= NULL);
            119.  if(registerMethods(env) != 0) {
            120.   LOGE("ERROR: PlatformLibrary nativeregistration failed\n");
            121.   gotofail;
            122.  }
            123.  /* success-- return valid version number */
            124.  result =JNI_VERSION_1_4;
            125.
            126.  fail:
            127.  return result;
            128. }

这儿的代码不太容易读,因为里面是JNI的类型和JNI特性的代码,看代码先找入口。LedService.java框架代码一加载就调用静态初始化语句块里的System.loadLibrary ( "led_runtime" ),加载libled_runtime.so,该库刚好是前面Android.mk文件的目标文件,也就是说LedService加载的库就是由上面的本地代码生成的。当一个动态库被Dalvik加载时,首先在Dalvik会回调该库代码里的JNI_OnLoad函数。也就是说JNI_OnLoad就是本地服务代码的入口函数。

JNI_OnLoad的代码一般来说是死的,使用的时候直接拷贝过来即可,vm->GetEnv会返回JNIEnv指针,而这个指针其实就是Java虚拟机的环境变量,我们可以通过该指针去调用JNI提供的方法,如FindClass等,调用registerMethods方法,在方法里通过JNIEnv的FindClass查找LedService类的引用,然后在该类中注册本地方法与Java方法的映射关系,上层Java代码可以通过这个映射关系调用到本地代码的实现。

RegisterNatives方法接收三个参数:

l 第一个参数jclass:要注册哪个类里的本地方法映射关系

l 第二个参数JNINativeMethod*:这是一个本地方法与Java方法映射数组,JNINativeMethod是个结构体,每个元素是一个Java方法到本地方法的映射。

[cpp] view plaincopyprint?

            1. typedef struct {
            2.  constchar* name;
            3.  constchar* signature;
            4.  void*fnPtr;
            5. } JNINativeMethod;

name:表示Java方法名
signature:表示方法的签名
fnPtr:Java方法对应的本地方法指针

l 第三个参数size:映射关系个数

由代码可知,Java方法与本地方法的映射关系如下:

Java方法 本地方法 void _init() jint led_init(JNIEnv *env, jclass clazz) int _set_on() jint led_setOn(JNIEnv* env, jobject thiz) int _set_off() jint led_setOff(JNIEnv* env, jobject thiz) int _get_count() jint get_count(void)

通过上表可知,本地方法参数中默认会有两个参数:JNIEnv* env, jobject thiz,分别表示JNI环境和调用当前方法的对象引用,当然你也可以不设置这两个参数,在这种情况下你就不能访问Java环境中的成员。本地方法与Java方法的签名必须一致,返回值不一致不会造成错误

现在我们再来回顾下我们的调用调用流程:

l LedDemo创建了LedService对象

l LedService类加载时加载了对应的本地服务库,在本地服务库里Dalvik自动调用JNI_OnLoad函数,注册Java方法和本地方法映射关系。

根据Java语言特点,当LedDemo对象创建时会调用其构造方法LedService()。

[cpp] view plaincopyprint?

            1. // 构造方法
            2. public LedService() {
            3.  int icount ;
            4.  Log.i ("Java Service" , "do init Native Call" );
            5.  _init ();
            6.  icount =_get_count ();
            7.  Log.d ("Java Service" , "led count = " + icount );
            8.  Log.d ("Java Service" , "Init OK " );
            9. }

在LedService构造方法里直接调用了本地方法_init和_get_count(通过native保留字声明),也就是说调用了本地服务代码里的jint led_init(JNIEnv *env, jclass clazz)和jintget_count(void)。

在led_init方法里的内容就是我们前面分析HAL框架代码的使用规则了。

l 通过hw_get_module方法查到到注册为LED_HARDWARE_MODULE_ID,即:”led”的module模块。

l 通过与led_module关联的open函数指针打开led设备,返回其device_t结构体,保存在本地代码中,有的朋友可能会问,不是本地方法不能持续保存一个引用吗?由于device_t结构是在open设备时通过malloc分配的,只要当前进程不死,该指针一直可用,在这儿本地代码并没有保存Dalvik里的引用,保存的是mallco的分配空间地址,但是在关闭设备时记得要将该地址空间free了,否则就内存泄漏了。

l 拿到了led设备的device_t结构之后,当LedDemo上的按钮按下时调用LedService对象的set_on和set_off方法,这两个LedService方法直接调用了本地服务代码的对应映射方法,本地方法直接调用使用device_t指向的函数来间接调用驱动操作代码。

好吧,让我们再来看一个详细的时序图:

不用多解释了。

最后一个文件,HAL对应的Android.mk文件:

@ hardware/Android.mk:

[plain] view plaincopyprint?

            1. LOCAL_PATH := $(call my-dir)
            2. include $(CLEAR_VARS)
            3.
            4. LOCAL_C_INCLUDES += \
            5. include/
            6.
            7. LOCAL_PRELINK_MODULE := false
            8. LOCAL_MODULE_PATH := $(TARGET_OUT_SHARED_LIBRARIES)/hw
            9. LOCAL_SHARED_LIBRARIES := liblog
            10. LOCAL_SRC_FILES := led.c
            11. LOCAL_MODULE := led.default
            12. include $(BUILD_SHARED_LIBRARY)

注:LOCAL_PRELINK_MODULE:= false要加上,否则编译出错
指定目标名为:led.default
目标输入目录LOCAL_MODULE_PATH为:/system/lib/hw/,不指定会默认输出到/system/lib目录下。

根据前面HAL框架分析可知,HAL Stub库默认加载地址为:/vendor/lib/hw/或/system/lib/hw/,在这两个目录查找:硬件id名.default.so,所以我们这儿指定了HAL Stub的编译目标名为led.default,编译成动态库,输出目录为:$(TARGET_OUT_SHARED_LIBRARIES)/hw,TARGET_OUT_SHARED_LIBRARIES指/system/lib/目录。

5) 深入理解

我们从进程空间的概念来分析下我们上面写的代码。

我们前面的示例代码中,将LedDemo.java和LedService.java都放在了一个APK文件里,这也就意味着这个应用程序编译完之后,它会运行在一个Dalvik虚拟机实例中,即:一个进程里,在LedService.java中加载了libled_runtime.so库,通过JNI调用了本地代码,根据动态库的运行原理,我们知道,libled_runtime.so在第一次引用时会被加载到内存中并映射到引用库的进程空间中,我们可以简单理解为引用库的程序和被引用的库在一个进程中,而在libled_runtime.so库中,又通过dlopen打开了库文件led.default.so(该库并没有被库加载器加载,而是被当成一个文件打开的),同样我们可以理解为led.default.so和libled_runtime.so在同一个进程中。

由此可见,上面示例的Led HAL代码全部都在一个进程中实现,在该示例中的LedService功能比较多余,基本上不能算是一个服务。如果LedDemo运行在两个进程中,就意味着两个进程里的LedService不能复用,通常我们所谓的Service服务一般向客户端提供服务并且同时可以为多个客户端服务(如下图),所以我们的示例Led HAL代码不是完美的HAL模型,我们后面章节会再实现一个比较完美的HAL架构。

文章来源:华清远见嵌入式学院,原文地址:http://www.embedu.org/Column/Column757.htm

更多相关嵌入式免费资料查看华清远见讲师博文>>

  • 相关文章
发表评论
用户名: 匿名
