struts2工作原理：
    编程原理：
         用户发送http请求---》Web服务器(tomcat)--》加载web.xml(web部署描述文件)文件-执行struts核心控制器(
         StrutsPrepareAndExecuteFilter或者filterDispatcher)-->  加载struts.xml文件，通过请求action名字找到匹配的action  -->在action中调用(execute)(业务层|数据层) -->执行result=“"--> 通过result 找到struts.xml与result名字匹配结果--》转发到
         页面返回给调用者

    程序调用：

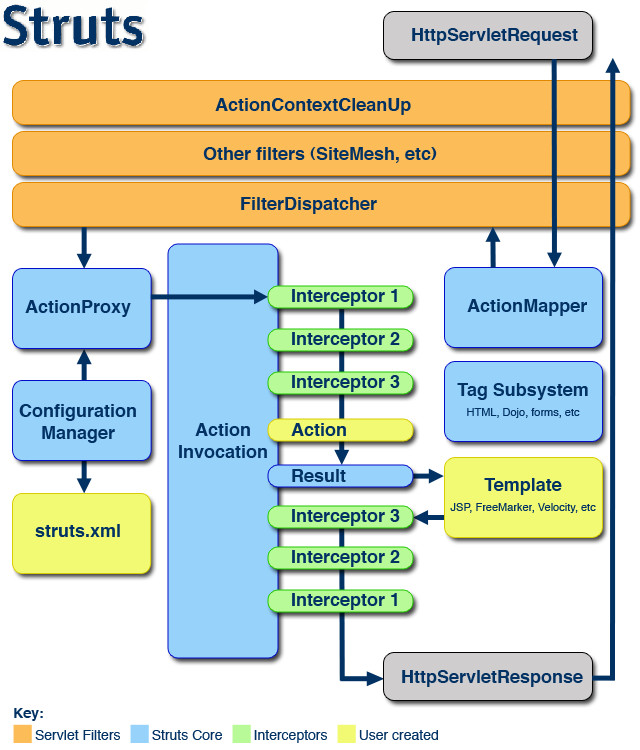

    struts内部原理图：
    (1)用户发送http请求--》启动web服务器    ---》加载web.xml(web部署描述文件)配置文件 ---》执行web.xml中相应过滤器
              ActionContextCleanUp：清除页面中的属性
              other filter(SiteMesh:装饰过滤器)
              SiteMesh作用：页面布局、装饰
              FilterDispatcher：struts2核心控制器
       注意：(a)使用SiteMesh(装饰过滤器),struts2容器 不在管理页面中属性，需要调用ActionContextCleanUp完成销毁
                  (b)过滤器执行是有顺序
                  ActionContextCleanUp-->SiteMesh-->FilterDispatcher
      (2)中央控制器FilterDistpacher询问ActionMapper是否需要请求action


      (3)如果需要请求action,FilterDispatcher就会调用它的代理(ActionProxy)加载配置文件


      (4)ActionProxy会调用Configuration Manager读取strus.xml配置文件
           注意：只加载一次
       (5)根据请求名字,ActionProxy(action代理)调用 所有拦截器(Inertceptor),ActionProxy(action代理) 创建Action Invocation,去执行所对应action类， 根据Action类中名字找到匹配result页面  (jsp、freeMarker、Velocity)等技术,在此执行拦截器
        注意：struts2拦截器和servlet过滤器功能相同， 并比filter强大 拦截器执行顺序:先进后出

        (6)相应给用户(HttpServletResponse)

工作原理图：
