iOS Quartz: 使用Transform(CTM)来辅助作图

 2013/10/6 2:41:51  _Mgen  博客园  我要评论(0)
  • 摘要:使用Transform可以帮助我们画出一些有规律且复杂的图像,同时Transform还可以使代码可重复利用性更高,因为我们不需要关注每一个元素的原始坐标,只需要进行Transform,然后执行绘画逻辑就可以。首先我们会完成这样一个图: 显然这个图可以看做是一个矩形通过不停地旋转而得来的,所以过程就是绘制一个矩形,然后使用CGContextRotateCTM做旋转Transform,接着继续上面的步骤,直到画完为止。代码如下(在ViewController内):-(void
  • 标签:for 使用 iOS Quartz

使用Transform可以帮助我们画出一些有规律且复杂的图像,同时Transform还可以使代码可重复利用性更高,因为我们不需要关注每一个元素的原始坐标,只需要进行Transform,然后执行绘画逻辑就可以。

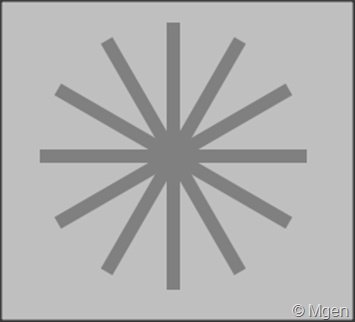

首先我们会完成这样一个图:

wps_clip_image-22751



显然这个图可以看做是一个矩形通过不停地旋转而得来的,所以过程就是绘制一个矩形,然后使用CGContextRotateCTM做旋转Transform,接着继续上面的步骤,直到画完为止。

代码如下(在ViewController内):

- (void)viewWillAppear:(BOOL)animated

{

    //开始绘画

    UIGraphicsBeginImageContext(self.view.bounds.size);

    CGContextRef gc = UIGraphicsGetCurrentContext();



    //设置颜色

    [[UIColor grayColor] setFill];



    //设置中心点

    CGFloat cenx = CGRectGetMidX(self.view.bounds);

    CGFloat ceny = CGRectGetMidY(self.view.bounds);

    CGContextTranslateCTM(gc, cenx, ceny);



    //不断绘图并设置旋转

    for(int i = 0; i < 12; i++)

    {

        CGContextAddRect(gc, CGRectMake(-5, 0, 10, 100));

        CGContextFillPath(gc);

        CGContextRotateCTM(gc, 30 * M_PI/180);

    }



    //结束绘画

    UIImage *destImg = UIGraphicsGetImageFromCurrentImageContext();

    UIGraphicsEndImageContext();



    //创建UIImageView并显示在界面上

    UIImageView *imgView = [[UIImageView alloc] initWithImage:destImg];

    [self.view addSubview:imgView];

}

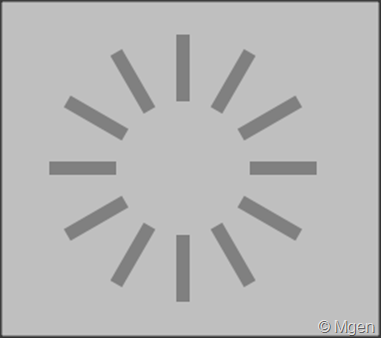

旋转Transform一旦执行坐标就是固定的,所以我们可以随意调节矩形的位置,比如把上面的CGContextAddRect函数调用改成下面这个样子(减少高度,并增加Y轴距离):

CGContextAddRect(gc, CGRectMake(-5, 50, 10, 50));

执行后是这样的:

wps_clip_image-24789

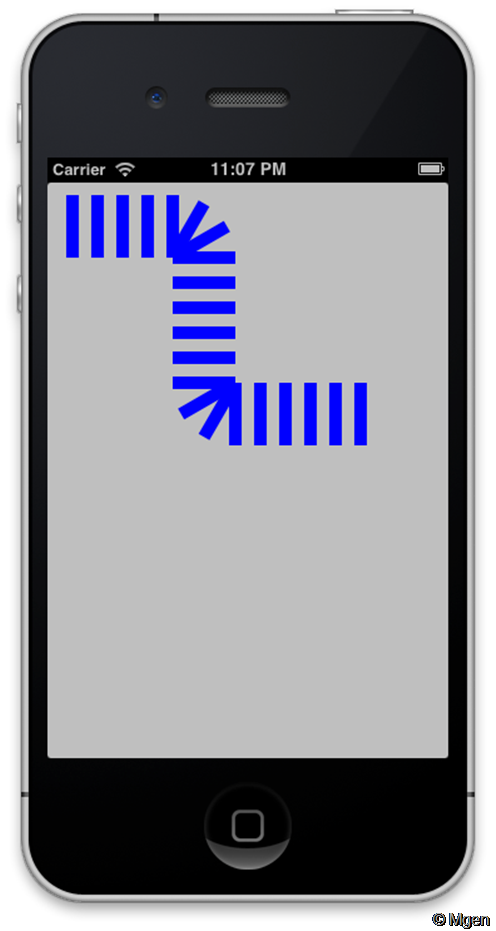

Transform的效果是可以叠加的,通过不断叠加改变Transform来完成我们的需求,而真正的绘图逻辑则会变得非常简单,实际上我们只需要命令它会画某某某,而某某某具体的位置会被相应的Transform所决定。比如画一个这样的图形,如下图:

wps_clip_image-24981



完整代码(在ViewController内):

- (void)viewWillAppear:(BOOL)animated

{

    //开始绘画

    UIGraphicsBeginImageContext(self.view.bounds.size);

    CGContextRef gc = UIGraphicsGetCurrentContext();



    //设置颜色

    [[UIColor blueColor] setFill];



    //绘画

    CGRect rect = CGRectMake(-5, 0, 10, -50);

    CGContextTranslateCTM(gc, 0, 60);

    [self goStraight:gc rect:rect offset:20];

    [self turnDirection:gc rect:rect angle:30 count:3];

    [self goStraight:gc rect:rect offset:20];

    //把旋转点从一个方向移到另外一个方向,注意需要用CGContextScaleCTMY轴颠倒

    CGContextTranslateCTM(gc, 0, -50);

    CGContextScaleCTM(gc, 1, -1);

    [self turnDirection:gc rect:rect angle:30 count:3];

    [self goStraight:gc rect:rect offset:20];



    //结束绘画

    UIImage *destImg = UIGraphicsGetImageFromCurrentImageContext();

    UIGraphicsEndImageContext();



    //创建UIImageView并显示在界面上

    UIImageView *imgView = [[UIImageView alloc] initWithImage:destImg];

    [self.view addSubview:imgView];

}



//使用CGContextTranslateCTM并连续画5个方格

- (void)goStraight:(CGContextRef)gc rect:(CGRect)rect offset:(CGFloat)offset

{

    for(int i = 0; i < 5; i++)

    {

        CGContextTranslateCTM(gc, offset, 0);

        CGContextFillRect(gc, rect);

    }

}



//使用CGContextRotateCTM旋转并画指定个数的方格

- (void)turnDirection:(CGContextRef)gc rect:(CGRect)rect angle:(CGFloat)angle count:(NSInteger)count

{

    for(int i = 0; i < count; i++)

    {

        CGContextRotateCTM(gc, angle * M_PI/180);

        CGContextFillRect(gc, rect);

    }

}
