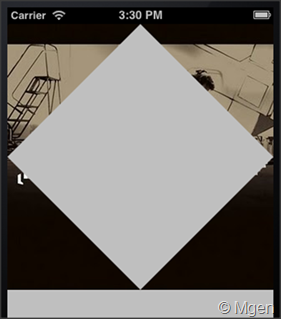

效果如下图：

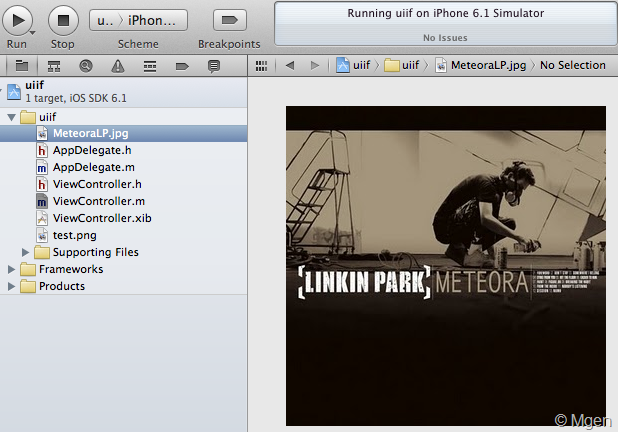

首先，在工程Bundle中加入测试用的图片文件，比如“meteoralp.jpg”。



首先，我们需要把图片展示在界面上。很简单的操作，唯一需要注意的是由于CGContextDrawImage会使用Quartz内以左下角为(0,0)点的坐标系，所以需要使用CGContextTranslateCTM函数和CGContextScaleCTM函数把以左下角为0点的坐标系转化成左上角形式的坐标系。

ViewController中的代码：

//ViewController中的viewDidLoad方法

- (void)viewDidLoad

{

    //从Bundle中读取图片

    UIImage *srcImg = [UIImage imageNamed:@"meteoralp.jpg"];

    CGFloat width = srcImg.size.width;

    CGFloat height = srcImg.size.height;



    //开始绘制图片

    UIGraphicsBeginImageContext(srcImg.size);

    CGContextRef gc = UIGraphicsGetCurrentContext();



    //坐标系转换

    //因为CGContextDrawImage会使用Quartz内的以左下角为(0,0)的坐标系

    CGContextTranslateCTM(gc, 0, height);

    CGContextScaleCTM(gc, 1, -1);

    CGContextDrawImage(gc, CGRectMake(0, 0, width, height), [srcImg CGImage]);



    //结束绘画

    UIImage *destImg = UIGraphicsGetImageFromCurrentImageContext();

    UIGraphicsEndImageContext();



    //创建UIImageView并显示在界面上

    UIImageView *imgView = [[UIImageView alloc] initWithImage:destImg];

    [self.view addSubview:imgView];

}



图片就显示出来了：



接下来绘制Clip区域。使用Quartz中的Path创建操作去绘制一个菱形边框，最后使用CGContextClip函数把当前Path作为Clip区域。

把下面代码插入到上方“开始绘制图片”和“坐标系转化”之间。因为如果在画完图后在设置Clip区域那就没有任何意义了。

//绘制Clip区域

CGContextMoveToPoint(gc, width/2, 0);

CGContextAddLineToPoint(gc, width, height/2);

CGContextAddLineToPoint(gc, width/2, height);

CGContextAddLineToPoint(gc, 0, height/2);

CGContextClosePath(gc);

CGContextClip(gc);

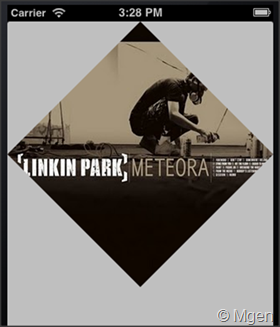

OK，运行后第一个图的效果就出来了：



接下来完成第二个图的效果。第二个图是这样完成的，我们不仅需要加入第一个图绘制的菱形，同时还要把最外层的边框加入到Path中。后者可以通过CGContextGetClipBoundingBox函数直接得到。

接下来需要讲一下Even-Odd规则，这个规则其实在诸多平台的绘图框架中都有使用，都也是用在填充或者Clip操作中的。

没有在Apple的文档中找到图，倒是在W3C的SVG标准说明中找到一个不错的解释图：

(引用自http://www.w3.org/TR/SVG/painting.html)

可以看到，所谓Even odd规则就是被偶数条线包围的区域会被填充。

所以，有了外面的大边框，被菱形分割的四个小角就是被偶数条线所包围，Clip会生效。注意使用CGContextEOClip函数来做Even odd模式的Clip操作。

修改上面的“绘制Clip区域”代码如下：

//绘制Clip区域

CGContextMoveToPoint(gc, width/2, 0);

CGContextAddLineToPoint(gc, width, height/2);

CGContextAddLineToPoint(gc, width/2, height);

CGContextAddLineToPoint(gc, 0, height/2);

CGContextClosePath(gc);

//加入矩形边框并调用CGContextEOClip函数

CGContextAddRect(gc, CGContextGetClipBoundingBox(gc));

CGContextEOClip(gc);



运行结果：
