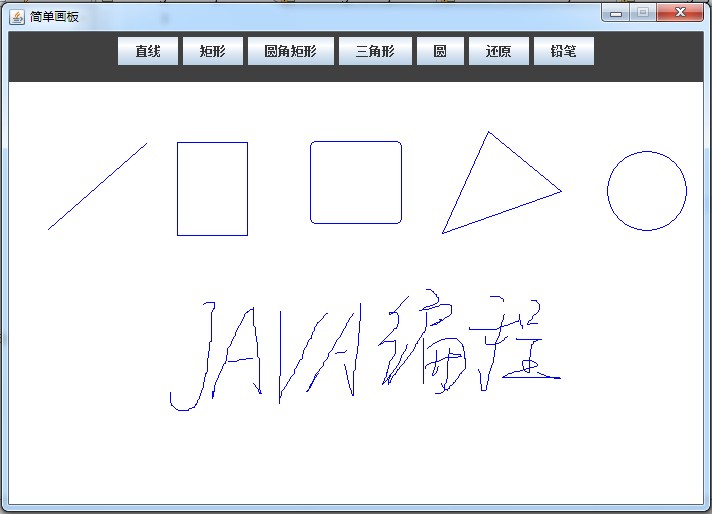

?一、画板界面的实现

??? 简单分析：建立一个DrawingFrame类继承自JFrame类，在实例化后的窗体北边面板上加各种按钮，中间面板用来绘图。

??? 注意：1.因为绘图时只能在中间面板上画，所以不能直接在窗体上取画布。

?????????????? 2.画图是在中间面板完成的，显而易见中间面板是一个事件源，而且画图方式是通过鼠标的按下（pressed）、释放（released）、单击（clicked）或者拖动（dragged）等完成的，所以要添加处理类实现鼠标监听器接口MouseListener和MouseMotionListener(或者继承类MouseAdapter),与之对应的鼠标事件类型是MouseEvent；点击不同按钮要完成不同形状或者绘图方式的切换，所以各按钮上要添加ActionListener来决定所画形状。

???????????????3.在DrawingFrame类中定义一个字符型全局变量shapes，再定义一个getshape（）方法，这样可以得到按钮上的命令。

?

DrawingFrame类的建立如下：

class="java">public class DrawingFrame extends JFrame{

	/**
	 *入口主函数
	 * @param args
	 */
	public static void main(String[] args) {
		//实例化一个界面
		DrawingFrame newFrame = new DrawingFrame();
		newFrame.initUI();


	}

	private String shapes = "直线";

	public String getshapes(){
		return shapes;
	}
	//初始化界面的方法
	public void initUI(){

		this.setTitle("简单画板");//定义标题
		this.setLocation(250,100);//窗体位置
		this.setSize(700, 500);//窗体大小
		this.setResizable(false);//大小不可调整
		this.setDefaultCloseOperation(3);//关闭时退出程序
		//实例化两个面板
		JPanel northjp = creatNorthPanel();
		JPanel centerjp = creatCenterPanel();
		this.add(northjp,BorderLayout.NORTH);
		this.add(centerjp,BorderLayout.CENTER);
		this.setVisible(true);

		//获取画布必须在窗体可见之后，否则为null
		Graphics g = centerjp.getGraphics();
		g.setColor(Color.BLUE);
		//实例化一个DrawingListener类的处理对象
		DrawingListener dr = new DrawingListener(g,this);

		centerjp.addMouseListener(dr);
		centerjp.addMouseMotionListener(dr);


	}
	//创建北边面板的方法
	public JPanel creatNorthPanel(){

		JPanel jp = new JPanel();
		jp.setPreferredSize(new Dimension(0,50));
		jp.setBorder(null);
		ActionListener ac = new ActionListener(){
			public void actionPerformed(ActionEvent e){
				shapes = e.getActionCommand();
				if(shapes.equals("还原")){
					repaint();//清除画面
				}
				else if(shapes.equals("铅笔")){
					System.out.println(shapes+"模式");
				}
				else
				    System.out.println("现在选择画"+shapes);
			}
		};

		JButton jbuLine = new JButton("直线");
		JButton jbuRect = new JButton("矩形");
		JButton jbuRouR = new JButton("圆角矩形");
		JButton jbuCirc = new JButton("圆");
		JButton jbuTria = new JButton("三角形");
		JButton jbuClear = new JButton("还原");
		JButton jbuPencil = new JButton("铅笔");

		jbuLine.setBorderPainted(false);
		jbuLine.setFocusPainted(false);

		jbuRect.setBorderPainted(false);
		jbuRect.setFocusPainted(false);

		jbuRouR.setBorderPainted(false);
		jbuRouR.setFocusPainted(false);

		jbuCirc.setBorderPainted(false);
		jbuCirc.setFocusPainted(false);

		jbuTria.setBorderPainted(false);
		jbuTria.setFocusPainted(false);

		jbuClear.setBorderPainted(false);
		jbuClear.setFocusPainted(false);

		jbuPencil.setBorderPainted(false);
		jbuPencil.setFocusPainted(false);



		jbuLine.addActionListener(ac);
		jbuRect.addActionListener(ac);
		jbuRouR.addActionListener(ac);
		jbuCirc.addActionListener(ac);
		jbuTria.addActionListener(ac);
		jbuClear.addActionListener(ac);
		jbuPencil.addActionListener(ac);

		jp.add(jbuLine);
		jp.add(jbuRect);
		jp.add(jbuRouR);
		jp.add(jbuTria);
		jp.add(jbuCirc);
		jp.add(jbuClear);
		jp.add(jbuPencil);

		jp.setBackground(Color.DARK_GRAY);
		return jp;
	}

	//创建中间面板的方法
	public JPanel creatCenterPanel(){

		JPanel jp = new JPanel();
		jp.setBackground(Color.WHITE);
		jp.setBorder(null);


		return jp;
	}





}

?

二、建立图形图像处理类，该类实现MouseListener和MouseMotionListener接口，达到画画的目的

?

????? MouseListener中处理鼠标事件的方法有 mousePressed(MouseEvent)（鼠标按下）、mouseReleased(MouseEvent)（鼠标释放）、mouseClicked(MouseEvent)（鼠标单击）、mouseEntered(MouseEvent)（鼠标进入）、mouseExited(MouseEvent)（鼠标离开）

????? MouseListener中处理鼠标事件的方法有 mouseDragged(MouseEvent) （鼠标拖动）、mouseMoved(MouseEvent)（鼠标移动）

?

? 1.简单图形的绘画（直线、矩形、圆、圆角矩形）

??? 在Graphics中有专门画简单图形的方法，这些方法可以直接调用。

????? 画直线： drawLine(int x1, int y1,?int x2,?int y2)????? 在此图形上下文的坐标系中，使用当前颜色在点 (x1, y1) 和 (x2, y2) 之间画一条线。?

????? 画矩形： drawRect(int x,?int y,?int width,?int height)????? 绘制指定矩形的边框。矩形的左边缘和右边缘分别位于 x 和 x + width。上边缘和下边缘分别位于 y和 y + height。使用图形上下文的当前颜色绘制该矩形。

????? 圆角矩形：drawRoundRect(int x,?int y,?int width,?int height,?int arcWidth,?int arcHeight)?? 用此图形上下文的当前颜色绘制圆角矩形的边框。矩形的左边缘和右边缘分别位于 x 和 x + width。矩形的上边缘和下边缘分别位于 y 和 y + height。

????? 画圆： drawOval(int x,?int y,?int width,?int height)????? 绘制椭圆的边框。得到一个圆或椭圆，它刚好能放入由 x、y、width 和 height 参数指定的矩形中。

?

????? 根据函数可以观察出这些图形均可由两点得到，可以在鼠标按下时得到一个点的坐标，鼠标释放时得到一个点的坐标，完成绘画。另外注意鼠标拖动的方向对图形的影响。

//画简单图形的方法
	public void drawing(){
		//判断画直线
		if(fm.getshapes().equals("直线"))
			g.drawLine(x1, y1, x2, y2);
		//画矩形
		if(fm.getshapes().equals("矩形")){
			if(x1<x2&&y1<y2)
			    g.drawRect(x1, y1, Math.abs(x2-x1), Math.abs(y2-y1));
			if(x1>x2&&y1<y2)
				g.drawRect(x2, y1, Math.abs(x2-x1), Math.abs(y2-y1));
			if(x1<x2&&y1>y2)
				g.drawRect(x1, y2, Math.abs(x2-x1), Math.abs(y2-y1));
			if(x1>x2&&y1>y2)
				g.drawRect(x2, y2, Math.abs(x2-x1), Math.abs(y2-y1));
		}
		//画圆角矩形
		if(fm.getshapes().equals("圆角矩形")){
			if(x1<x2&&y1<y2)
			    g.drawRoundRect(x1, y1, Math.abs(x2-x1), Math.abs(y2-y1),10,10);
			if(x1>x2&&y1<y2)
				g.drawRoundRect(x2, y1, Math.abs(x2-x1), Math.abs(y2-y1),10,10);
			if(x1<x2&&y1>y2)
				g.drawRoundRect(x1, y2, Math.abs(x2-x1), Math.abs(y2-y1),10,10);
			if(x1>x2&&y1>y2)
				g.drawRoundRect(x2, y2, Math.abs(x2-x1), Math.abs(y2-y1),10,10);
		}
		//画圆
		if(fm.getshapes().equals("圆")){
			if(x1<x2&&y1<y2)
				g.drawOval(x1, y1,Math.abs(x2-x1), Math.abs(x2-x1));
			if(x1>x2&&y1<y2)
				g.drawOval(x2, y1, Math.abs(x2-x1), Math.abs(x2-x1));
			if(x1<x2&&y1>y2)
				g.drawOval(x1, y2, Math.abs(x2-x1), Math.abs(x2-x1));
			if(x1>x2&&y1>y2)
				g.drawOval(x2, y2, Math.abs(x2-x1), Math.abs(x2-x1));
		}

?

public void mousePressed(MouseEvent e){
		//获取按下的坐标位置
		x1 = e.getX();
		y1 = e.getY();
}

public void mouseReleased(MouseEvent e){
		//获取释放的坐标位置
		x2 = e.getX();
		y2 = e.getY();
		//绘图函数
		drawing();
}

?

? 2.画三角形（画一条直线后任点一点将该点与直线两端点连接）

??? 分析：先画了一条直线，画法与画直线相同。因为当鼠标单击时要完成与直线两端点的连接，所以必须要将之前的按下与释放坐标保存，然而单击过程就是一个按下+释放的过程，当完成单击时，之前所保存的坐标也更改了，按下、释放、单击的点的坐标就会相同。故而在监听器内要设置一个标志位，让按下、释放的点坐标得以保存。

public void mousePressed(MouseEvent e){
		//获取按下的坐标位置
		x1 = e.getX();
		y1 = e.getY();
		if(fm.getshapes().equals("三角形")){
			if(t==0){//t为标志位且初始值为0
				ax = x1;
				ay = y1;
				t=1;
			}
		}
}

?

public void mouseReleased(MouseEvent e){
		//获取释放的坐标位置
		x2 = e.getX();
		y2 = e.getY();
		//绘图函数
		drawing();
		if(fm.getshapes().equals("三角形")){
			if(t==1){
				g.drawLine(x1,y1,x2,y2);
				bx = x2;
				by = y2;
				t = 2;
			}

		}

}

?

public void mouseClicked(MouseEvent e) {

		if(fm.getshapes().equals("三角形")){
			if(t==2){
				g.drawLine(ax,ay,x1,y1);
				g.drawLine(bx,by,x1,y1);
				t = 0;
			}
		}

	}

?

? 3.铅笔工具的实现

??? 分析：根据铅笔工具的特性，易想到使用MouseDragged，鼠标在画图板上朝不同方向拖动，拖动就会产生新的坐标，只要把新坐标和老坐标的点依次连接起来就是铅笔的效果。

???

private Polygon p = new Polygon();


public void mousePressed(MouseEvent e){
		p.addPoint(e.getX(), e.getY());
		if(fm.getshapes()=="铅笔"){
			firstp = p.npoints;
		}

	}



public void mouseDragged(MouseEvent e) {
		p.addPoint(e.getX(), e.getY());
		if(fm.getshapes()=="铅笔")
			for(int i = firstp;i<p.npoints-1;i++){
				System.out.println(p.xpoints[i]+"       "+p.ypoints[i]);
			g.drawLine(p.xpoints[i], p.ypoints[i], p.xpoints[i+1], p.ypoints[i+1]);

			}
			System.out.println(fm.getshapes()+"实现");




	}

?

?

•
