纯手工打造漂亮的垂直时间轴,使用最简单的HTML+CSS+JQUERY完成100个版本更新记录的华丽转身!

 2013/8/1 23:12:29  三生石上  博客园  我要评论(0)
  • 摘要:前言FineUI控件库发展至今已经有5个年头,目前论坛注册的QQ会员5000多人,捐赠用户500多人(捐赠用户转化率达到10%以上,在国内开源领域相信这是一个梦幻数字!也足以证明FineUI旺盛的生命力!)。这一切的得来不是无缘无故的,而是来自于FineUI的发布理念–ReleaseEarly!ReleaseOften!时至今天,FineUI总共发布了100多个版本!这100多个版本更新列表只是文本文件就有120K大小,放在页面上更是长的要命
  • 标签:使用 转身 jQuery 版本



前言

FineUI控件库发展至今已经有 5 个年头,目前论坛注册的QQ会员 5000 多人,捐赠用户 500 多人(捐赠用户转化率达到10%以上,在国内开源领域相信这是一个梦幻数字!也足以证明FineUI旺盛的生命力!)。这一切的得来不是无缘无故的,而是来自于FineUI的发布理念 – Release Early! Release Often!

时至今天,FineUI总共发布了 100 多个版本

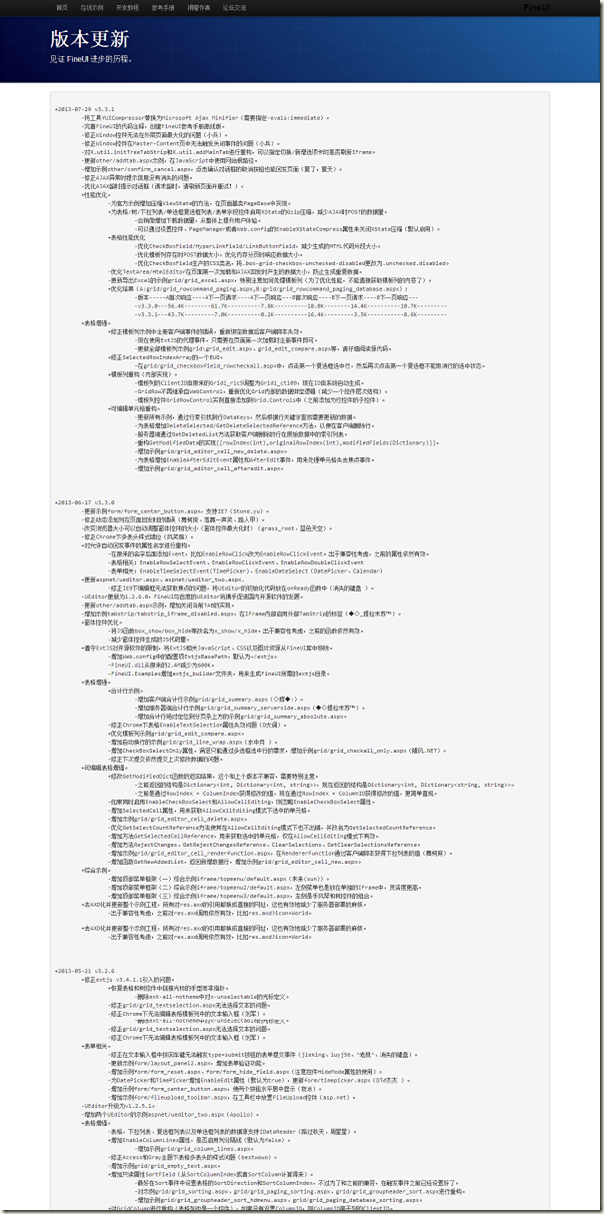

这 100 多个版本更新列表只是文本文件就有 120K 大小,放在页面上更是长的要命,如何恰当的向用户展示 FineUI 勤劳的身影就成了一个问题。之前的展示页面只是简单的将所有的更新记录放在一个 PRE 标签中,显得有点死气沉沉,如下图所示。




站在巨人的肩膀上

由于前段时间时间轴形式的展示方式比较火,就考虑采用这种方式。但是查阅了网上的jQuery timeline plugin,大部分都比较臃肿,还需要创建Google Spreadsheet Template,并且通过JavaScript调整时间轴中每个记录的位置,也不适合软件更新记录这样大数据集的展现。

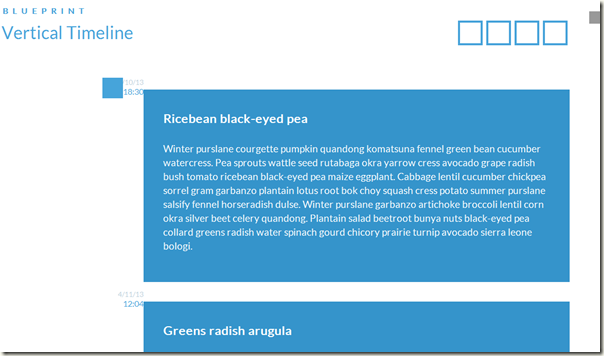

其实我需要的只是一个简单、漂亮的数据展示方式,很快我找到了这个例子:http://tympanus.net/Blueprints/VerticalTimeline/


这个界面风格给人眼前一亮的感觉。在快速浏览之后,我发现这里面用到了内嵌字体和CSS3的诸多知识来生成哪些漂亮的图片,所以在IE7、IE8下浏览会乱作一团,如下图所示:




没关系,我们就用简单的图片来代替,其实我最想要的就是左侧的那个垂直直线和那个圆粑粑,网页截图,然后用PhotoShop做简单的处理,得到如下三张图片。

1. 垂直线(10*7)

version_line

2. 浅色的圆粑粑(56*56)

version_dot_alt

3. 深色的圆粑粑(56*56)

version_dot

两个不同颜色的圆粑粑是为了让列表看起来更灵动一点。



俺的PhotoShop功底不咋地,你会发现那两个圆粑粑不是透明背景,而是白色背景的,没关系,只要我们使用精确的CSS定位,看不出破绽的,^_^

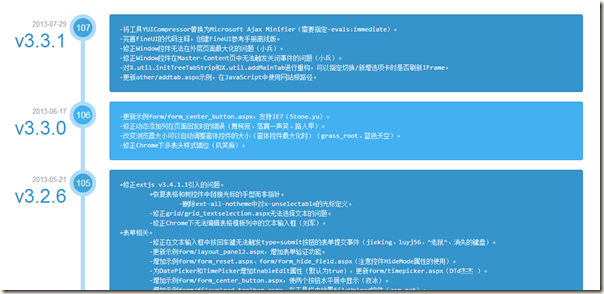

最终我们希望实现的效果如下图所示。


其中圆粑粑中的数字表示软件的第几个版本,是不是看着比原来的好多了。



下面我们就动手实现,纯手工哦,用到的开发工具只有Notepad++(My favorite!)。



最简单的HTML结构

HTML结构一定要保持简单,其实就是一个列表嘛,那就用 UL 标签实现。

class="lnum">   1:  <ul class="timeline">
   2:      <li>
   3:          <div class="time">时间</div>
   4:          <div class="version">版本号</div>
   5:          <div class="number">第几个版本</div>
   6:          <div class="content">
   7:              <pre>
   8:                  更新记录
   9:              </pre>
  10:          </div>
  11:      </li>
  12:  <ul>



初步的设想是content左边留白,time/version/number全部浮动起来,这样方便定位。

特别是number的定位要准确,否则圆粑粑和背景垂直线就重合不到一起了。这就要看CSS的了。



最简单的CSS

我们主要来看看如何对number的定位,完整的代码在文章最后会给出。

   1:  ul.timeline {
   2:      list-style-type: none;
   3:      background: url("../res/img/version_line.png") repeat-y scroll 120px 0 transparent;
   4:      margin: 50px 0;
   5:      padding: 0;
   6:  }
   7:  ul.timeline li {
   8:      position: relative;
   9:      margin-bottom: 20px;
  10:  }
  11:
  12:  ul.timeline li .number {
  13:      position: absolute;
  14:      background: url("../res/img/version_dot.png") no-repeat scroll 0 0 transparent;
  15:      width: 56px;
  16:      height: 56px;
  17:      left: 97px;
  18:      line-height: 56px;
  19:      text-align: center;
  20:      color: #fff;
  21:      font-size: 18px;
  22:  }



首先,将垂直蓝色的背景线放在最外层的 UL 标签上,距离左侧 120px;

其次,设置 LI 为相对定位,为 LI 中元素的绝对定位做铺垫;

最后,将number浮动起来,主要是number的left属性一定要精确!



如何计算 number 的 left 属性那,大家看看如下的公式是否合你口味:

number.left = line.left + line.width/2 – number.width/2

                      = 120 + 10/2 – 56/2

                      =  97



最简单的JQUERY

剩下就是jQuery的任务了,我们需要使用jQuery完成如下两点任务:

1. 动态计算 number 的数字;

2. 为间隔行的 LI 节点添加 alt 类。

   1:  $(function() {
   2:
   3:      var liNodes = $('ul.timeline li'), count = liNodes.length, i, liNode;
   4:      for(i=0; i<count; i++) {
   5:          liNode = $(liNodes.get(i));
   6:          if(i % 2 !== 0) {
   7:              liNode.addClass('alt');
   8:          }
   9:          liNode.find('.number').text(count - i);
  10:      }
  11:
  12:  });





最简单的数据迁移(正则表达式替换)

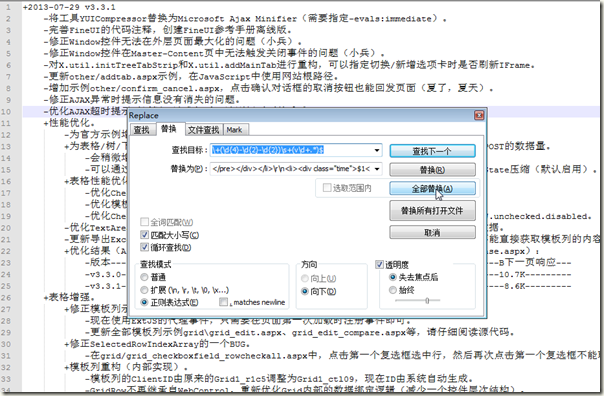

还有一项重要的任务,如何把 100 多条数据迁移到新的 HTML 结构中去,没人愿意手工去做,没关系我们有好帮手 Notepad++。


查找目标:\+(\d{4}-\d{2}-\d{2})\s+(v\d+.*)$

替换为:</pre></div></li>\r\n<li><div class="time">$1</div><div class="version">$2</div><div class="number"></div><div class="content"><pre>



查找目标用来匹配类似“+2013-07-29 v3.3.1”的字符串,一次搞定,是不是很舒服。



完成效果

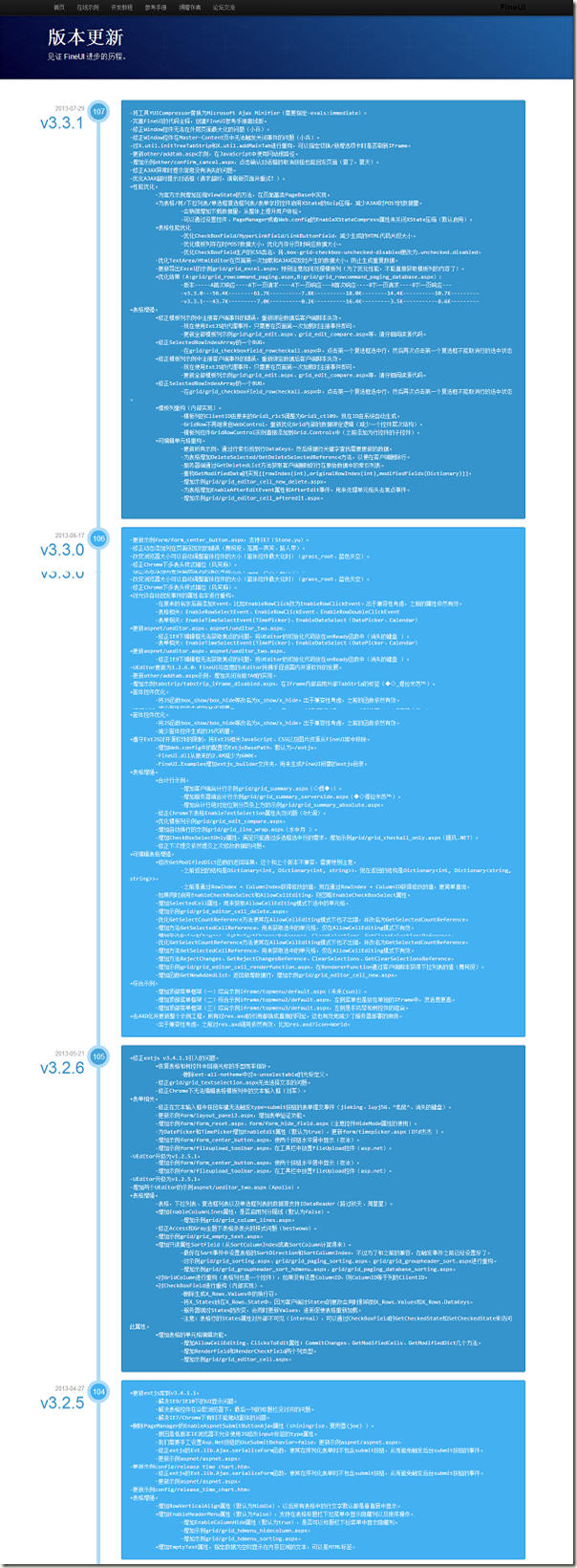

列表实在是太长,这里只是 5% 不到的截图!



优化!将页面大小由150K减少为20K

本来文章就此结束了,可是吃完饭我就不满意了,还有改进的余地!

1. 一次展示 100 多个记录,用户也看不完,反而影响显示效果,长长长长长长长长长的滚动条;

2. 用户关心的可能只是最近的几次更新记录,如果需要看更多的,提供一种方法即可!



基于以上考虑,我们可以将 100 多个记录分成 20 个记录一个文本文件保存起来,需要的时候通过 AJAX 获取就行了。

页面首次加载只需要前 10 条左右的记录即可,在列表的最后添加一个大大的按钮,如下图所示。

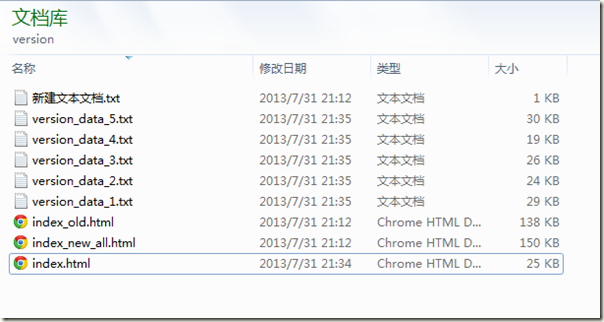

最终的目录结构如下所示。




来体验一下最终的效果吧:

http://fineui.com/version





全部源代码

   1:  <style>
   2:      ul.timeline {
   3:          list-style-type: none;
   4:          background: url("../res/img/version_line.png") repeat-y scroll 120px 0 transparent;
   5:          margin: 50px 0;
   6:          padding: 0;
   7:      }
   8:
   9:      ul.timeline li {
  10:          position: relative;
  11:          margin-bottom: 20px;
  12:      }
  13:      ul.timeline li .time {
  14:          position: absolute;
  15:          width: 90px;
  16:          text-align: right;
  17:          left: 0;
  18:          top: 10px;
  19:          color: #999;
  20:      }
  21:      ul.timeline li .version {
  22:          position: absolute;
  23:          width: 290px;
  24:          text-align: right;
  25:          left: -200px;
  26:          top: 30px;
  27:          font-size: 40px;
  28:          line-height: 50px;
  29:          color: #3594cb;
  30:          overflow: hidden;
  31:      }
  32:      ul.timeline li .number {
  33:          position: absolute;
  34:          background: url("../res/img/version_dot.png") no-repeat scroll 0 0 transparent;
  35:          width: 56px;
  36:          height: 56px;
  37:          left: 97px;
  38:          line-height: 56px;
  39:          text-align: center;
  40:          color: #fff;
  41:          font-size: 18px;
  42:      }
  43:      ul.timeline li.alt .number {
  44:          background-image: url("../res/img/version_dot_alt.png");
  45:      }
  46:      ul.timeline li .content {
  47:          margin-left: 180px;
  48:
  49:      }
  50:      ul.timeline li .content pre {
  51:          background-color: #3594cb;
  52:          padding: 20px;
  53:          color: #fff;
  54:          font-size: 13px;
  55:          line-height: 20px;
  56:      }
  57:      ul.timeline li.alt .content pre {
  58:          background-color: #43B1F1;
  59:      }
  60:  </style>
  61:  <ul class="timeline">
  62:      <li>
  63:          <div class="time">2013-07-29</div>
  64:          <div class="version">v3.3.1</div>
  65:          <div class="number"></div>
  66:          <div class="content">
  67:              <pre>
  68:              -将工具YUICompressor替换为Microsoft Ajax Minifier(需要指定-evals:immediate)。
  69:              ...
  70:              </pre>
  71:          </div>
  72:      </li>
  73:      ...
  74:  </ul>
  75:  <script>
  76:      $(function() {
  77:
  78:          var nextDataNumber = 5;
  79:
  80:          var ulNode = $('ul.timeline');
  81:
  82:          function initLiNodes() {
  83:              var liNodes = ulNode.find('li'), count = liNodes.length, i, liNode, leftCount = nextDataNumber * 20;
  84:              for(i=0; i<count; i++) {
  85:                  liNode = $(liNodes.get(i));
  86:                  if(i % 2 !== 0) {
  87:                      liNode.addClass('alt');
  88:                  } else {
  89:                      liNode.removeClass('alt');
  90:                  }
  91:                  liNode.find('.number').text(leftCount + count - i);
  92:              }
  93:          }
  94:
  95:
  96:          $('#fetchNextData').click(function() {
  97:              var $this = $(this);
  98:              $this.addClass('disabled').text('......');
  99:
 100:              $.get('./version_data_' + nextDataNumber +'.txt', function(data) {
 101:                  ulNode.append(data);
 102:                  $this.removeClass('disabled').text('后二十条数据');
 103:                  nextDataNumber--;
 104:
 105:                  if(nextDataNumber === 0) {
 106:                      $this.hide();
 107:                  }
 108:
 109:                  initLiNodes();
 110:              });
 111:
 112:          });
 113:
 114:          initLiNodes();
 115:
 116:      });
 117:  </script>



小结

如何向用户有效的展示 100 多条更新记录,是个技术活。需要我们认真思考,学以致用,用最简单的HTML、CSS、JQUERY来实现最好的用户体验。
