MVC实用架构设计(〇)——总体设计

 2013/7/28 11:11:55  蒋叶湖  博客园  我要评论(0)
  • 摘要:一、前言一直以来都想写这个系列,但基于各种理由(主要是懒惰),迟迟没有动手。今天,趁着周末的空档,终于把系列的目录公布出来了,算是开个头,也给自己一个坚持写博客的理由吧。这个架构是从我近期在做的一个项目中剥离出来的,这个项目由我从0开始一手搭建,在整个过程中不断学习(在博客园中参考了很多大牛的作品)与思考中不断完善,项目的结构也从一个普通的类PetShop三层结构演变成了现在这样,一切以实用为目的,所以项目的改造过程中并不太严格遵守传统三层的定义,这个在下篇《项目结构搭建
  • 标签:MVC 实用 设计 架构

一、前言

  一直以来都想写这个系列,但基于各种理由(主要是懒惰),迟迟没有动手。今天,趁着周末的空档,终于把系列的目录公布出来了,算是开个头,也给自己一个坚持写博客的理由吧。

  这个架构是从我近期在做的一个项目中剥离出来的,这个项目由我从0开始一手搭建,在整个过程中不断学习(在博客园中参考了很多大牛的作品)与思考中不断完善,项目的结构也从一个普通的类PetShop三层结构演变成了现在这样,一切以实用为目的,所以项目的改造过程中并不太严格遵守传统三层的定义,这个在下篇《项目结构搭建》及以后的系列文章中都会提及到,也会与传统三层结构进行对比。

  写这个系列的目的之一也是想把当前项目的架构抽象出来,以希望得到高手大牛们的指点,指出不足之处,以求发展改进。

  本系列使用的开发环境为:Windows 7 SP1、 Visual Studio 2012 (Update2)、TFS2012 (微软TFS云服务)、SQL Server 2008+,并使用 Resharper 7.1 进行代码优化。

二、结构图

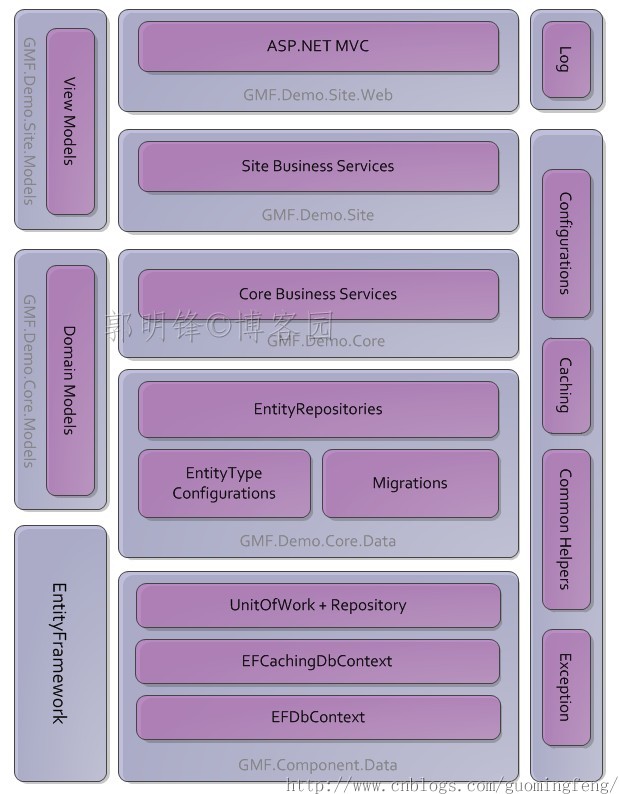

上图是本构架的设计图,纵向中间一列为架构主体部分,两边的小列为周边的依赖项,如果横向有交集,则说明主体部分对周边存在依赖。比如GMF.Demo.Core.Data依赖于Domain Models与EntityFramework,但GMf.Demo.Site.Web与GMF.Demo.Site对Entityframework不存在依赖。同样,Log模块也仅为GMF.Demo.Site.Web服务等等,这些在下面的结构说明中也会详加说明。

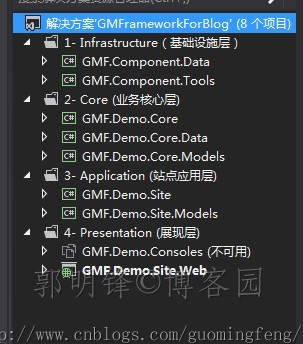

三、结构说明

  1. Infrastructure(基础设施层):提供系统中与业务无关的基础设施功功能
    1. GMF.Component.Tools:工具组件,提供通用辅助操作功能,扩展方法,异常定义,日志记录定义与实现等功能
    2. GMF.Component.Data:数据组件,提供与业务无关的EF数据上下文,单元操作,仓储操作,EF二级缓存等功能的定义与实现
  2. Core (业务核心层):提供与业务实体密切相关的业务功能
    1. GMF.Demo.Core.Models:业务实体模型,定义用于系统核心业务实现的数据模型的定义
    2. GMF.Demo.Core.Data:业务数据访问定义与实现:提供与业务相关的数据访问功能的实体映射,数据迁移,仓储操作的定义与实现
    3. GMF.Demo.Core:业务核心功能定义与实现:提交与客户端(网站,桌面端,移动端)无关的业务逻辑的实现,业务核心层主要特征如下:
      1. 此层是业务逻辑处理的核心,数据载体为业务实体
      2. 此层所有类为抽象类,需要在相应的客户端(网站,桌面端,移动端)进行继承后才能被展现层调用
      3. 此层要做到客户端(网站、桌面端、移动端)状态(如网站的Cookie,Session等)无关性,所有客户端特有的业务都要在相应的派生层中进行处理,转换为状态无关后再调用此层进行运算
      4. 对于不同客户端(网站、桌面端、移动端)的数据,只需要转换为业务实体即可调用此层代码进行运算,解决相同业务在不同客户端代码重复的问题
  3. Application (站点应用层)
      1. GMF.Demo.Site.Models:网站业务视图模型:定义用于网站业务实现的视图模型的定义
      2. GMF.Demo.Site:网站业务实现,此项目继承于GMF.Demo.Core,主要职能如下:
        1. 对业务执行权限进行检查
        2. 负责把从网站接收的业务视图实体转换为核心业务模型,传给业务核心层进行业务处理
        3. 处理与Http密切相关的数据(Session、Cookie等),处理成与Http状态无关后再交由核心层进行处理
  4. Presentation (展现层)
    1. GMF.Demo.Client.Consoles:业务控制台,可对功能代码段,核心业务等功能进行调用测试。
    2. GMF.Demo.Site.Web:网站UI展现
      1. 对Action执行权限进行检查
      2. 接收用户输入并转交给站点业务层进行处理
      3. 记录功能操作的日志记录与异常日志
