DataUml Design 教程4-代码生成

 2013/7/22 9:43:16  NetUML  博客园  我要评论(0)
  • 摘要:DataUmlDesign生成代码非常灵活,它是基于模板形式生成代码,如果不懂类结构的话写模型就比较困难了。这里我只讲解下如何生成代码,代码模板规则下一节将介绍。1、查看代码1)、选中软件右边的代码模板文件,如图4-1图4-12)、选择模型中的一个类,单击鼠标右键选择“查看代码”菜单,即可查看生成的代码。如图4-2图4-22、生成项目代码生成项目代码可以生成代码文件到指定的路径。1)、选择要生成代码的模型,右键点击“设置”出现属性对话框
  • 标签:代码 教程
        DataUml Design 生成代码非常灵活,它是基于模板形式生成代码,如果不懂类结构的话写模型就比较困难了。这里我只讲解下如何生成代码,代码模板规则下一节将介绍。
        1、查看代码

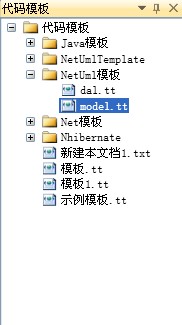

             1)、选中软件右边的代码模板文件,如图4-1

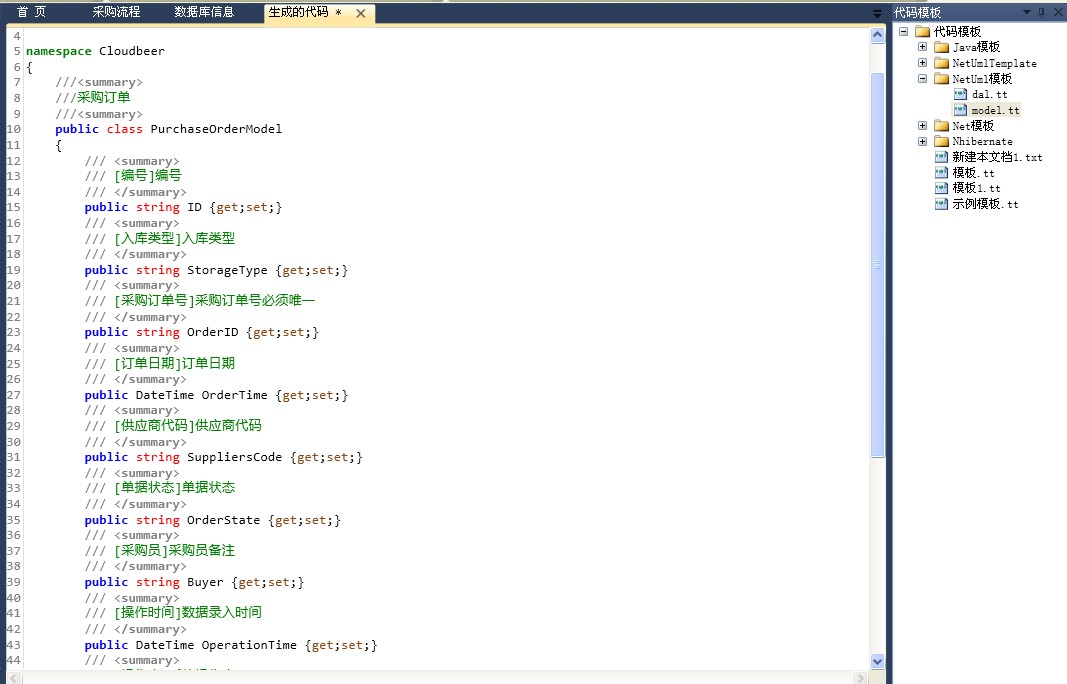

图4-1               2)、选择模型中的一个类,单击鼠标右键选择“查看代码”菜单,即可查看生成的代码。如图4-2
图4-2          2、生成项目代码
             生成项目代码可以生成代码文件到指定的路径。              1)、选择要生成代码的模型,右键点击“设置”出现属性对话框,选择“绑定模板”选项卡。如图4-3
图4-3
               2)、 这里我们需要设置三个地方

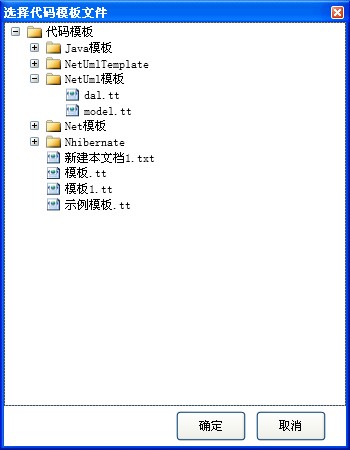

                         Ⅰ、添加模板:可以添加多个模板文件,这里我们添加两个模板文件。如图4-4

图4-4                                  我们添加模板“NetUml模板”下的dal.tt和model.tt两个模板                          Ⅱ、设置路径:我们需要设置生成代码文件的保存路径。如图4-5
图4-5                                      我们设置dat.tt的模板路径为 "d:\我的桌面\桌面\Test1",设置model.tt的模板路径为"d:\我的桌面\桌面\Test2"
                         Ⅲ 、命名规则:不同模板对生成的文件命可能不一样,这里我们可以设置模板的命名规则。

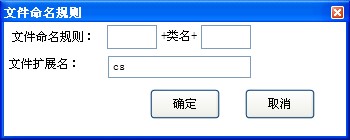

这里我们设置模板dat .tt的文件命名规则为 如图4-6
图4-6
                         最后整个模板的设置如下图4-7
图4-7

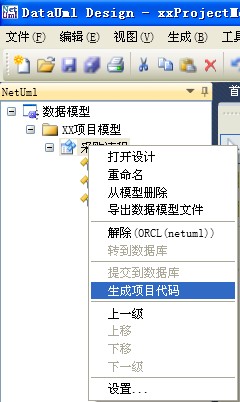

        3)、选择要生成代码的模型,单击鼠标右键,点击“生成项目代码”菜单项,如图4-8
图4-8
            最后系统自动生成代码,如图4-9
图4-9
