敢说最准确的单点登录图示，因为：
我严格对照所画时序图的每个步骤，开发了完整的跨域单点登录范例；
时序图绘出的所有服务端步骤，都在代码中逐一标注对应，跟踪调试代码就能两相对照，深入理解流程；
跨域Web SSO的核心在于写cookie、URL传参策略。其参与对象多、逻辑分支繁杂也难倒很多人。所见的其它教程图示往往对cookie和传参语焉不详，让人初看简单明了、细想很困惑。我做的时序图详细展现了这些关键细节。
话不多说，先上图吧。
图一 百宝门跨域Web SSO方案演示
会比其它单点登录教程暴露更多比较重要的细节，没基础初看可能会晕。请先读完下面的知识点讲解，再回头理解本图，尤其是注意各个URL传参、以及写cookie的动作。
该图也将作为跨域Web SSO原理的核心，在后继相关文章中反复引用到。

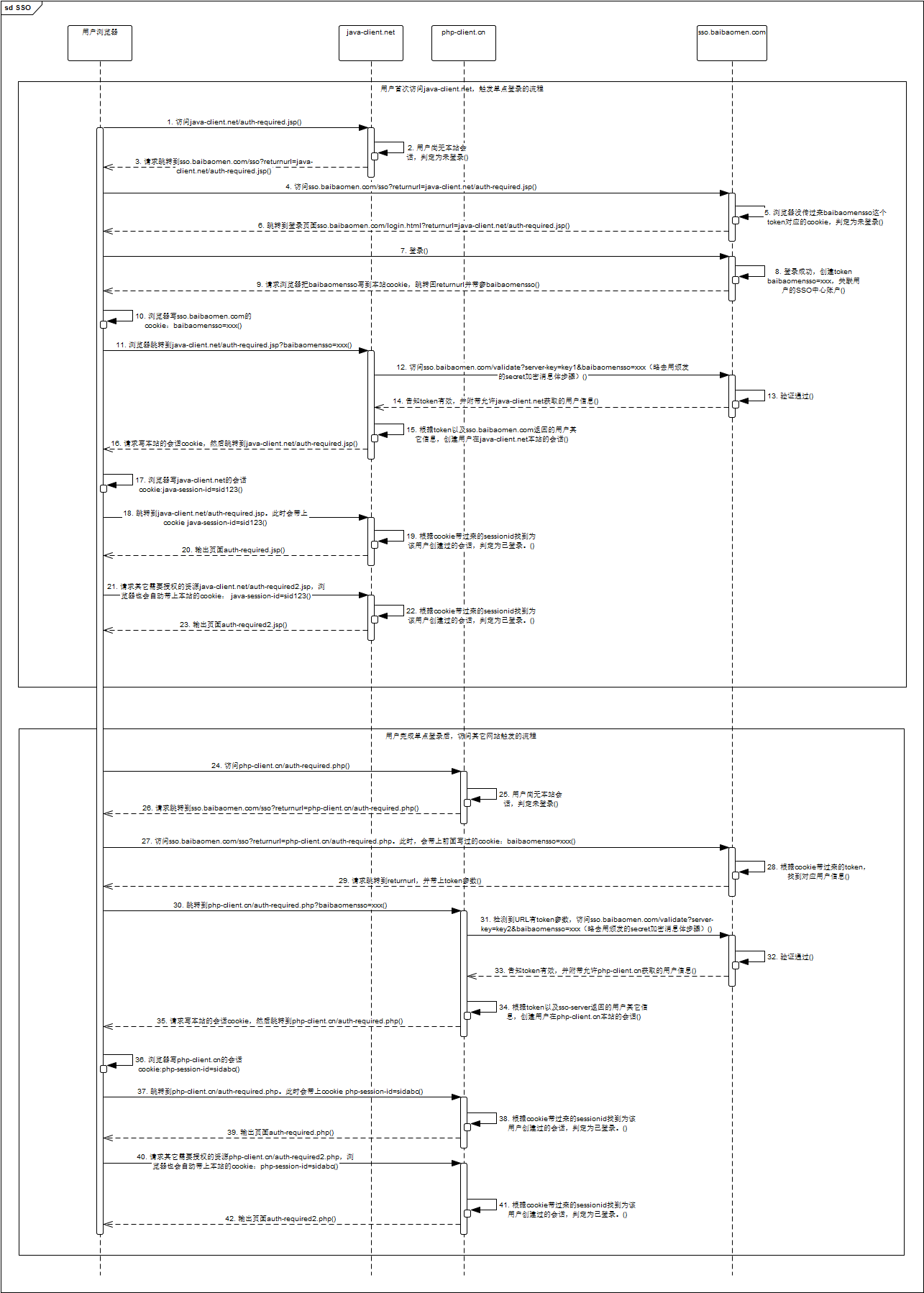

图二 跨域Web SSO时序图。包含cookie、URL具体跳转策略。是透彻理解和掌握跨域Web单点登录的核心。
代码逻辑严格和时序图对应，在注释中标明了对应的步骤编号：
图三?单点登录范例代码。和时序图逐一对应标注
域名通过“.”号切分后，从右往左看，不包含“.”的是顶级域名，包含一个“.”的是一级域名，包含两个“.”的是二级域名，以此类推。
例如对网址http://www.cnblogs.com/baibaomen，域名部分是www.cnblogs.com。用“.”拆分后从右往左看：
”com”不包含“.”，是顶级域名； “cnblogs.com”包含一个“.”，是一级域名；www.cnblogs.com包含两个“.”，是二级域名。
跨域Web SSO指的是针对Web站点，各级域名不同都能处理的单点登录方案。
所以baidu.com无法读到cnblogs.com写的cookie。
一级域名相同，只是二级或更高级域名不同的站点，可以通过设置domain参数共享cookie读写。这种场景可以选择不跨域的SSO方案。
域名相同，只是https和http协议不同的URL，默认cookie可以共享。知道这一点对处理SSO服务中心要登出
方式一：把“你是谁”写入cookie。它会随每次HTTP请求带到服务端；
方式二：在URL、表单数据中带上你的用户信息（也可能在HTTP头部）。这种方式依赖于从特定的网页入口进入，因为只有走特定的入口，才有机会拼装出相应的信息，提交到服务端。
大部分SSO需求都希望不依赖特定的网页入口（集成门户除外），所以后一种方式有局限性。适应性强的方式是第一种，即在浏览器通过cookie保存用户信息相关凭据，随每次请求传递到服务端。本文的方案是第一种。
5.1 ?SSO服务站点，图中是sso.baibaomen.com；
5.2 ?集成SSO的子站点一。图中是java-client.net；
5.3 ?集成SSO的子站点二。图中是php-client.cn；
5.4 ?SSO服务站点有登录/注销页面login.html，以及基于.NET的几个handler：sso/login/validate/logout。
为了说清楚在各子站点首次访问和后继访问的单点登录流程，分别做了两个需登录访问的页面：
java-client.net的两个页面是auth-required.jsp和auth-required2.jsp；php-client.cn的两个页面是auth-required.php和auth-required2.php。
本节是帮助各位速掌握单点登录的核心步骤。为避免过多信息干扰理解，略去了非主干的细节。为透彻把握细节，请在理解本节后，再仔细对照学习SSO时序图。
6.1 ?用户未登录时访问子站一，子站一服务器检测到用户没登录（没有本站session，因为没传过来session对应cookie），于是通知浏览器跳转到SSO服务站点，并在跳转的URL参数中带上当前页面地址，以便登录后自动跳转回本页。
6.2 ?SSO服务站点检测到用户没有登录，于是显示登录界面。
用户提交登录请求到服务端，服务端验证通过，创建和账号对应的用户登录凭据（token）。
然后，服务端通知浏览器把该token作为SSO服务站点的cookie存储起来，并跳转回子站一，跳回子站一的URL参数中会带上这个token。
6.3 ?浏览器在写SSO服务站点cookie后，跳转回子站一。
子站一服务端检测到浏览器请求的URL中带了单点登录的token，于是把这个token发到SSO服务站点验证。
SSO服务端站点拿token解密出用户账号，把账号信息中允许子站一访问的部分返回给子站一。
子站一根据返回的信息生成用户在本站的会话，把会话对应cookie写入浏览器，从而完成在本站的登入以及会话保持。之后用户访问再子站一时，都会带上这个cookie，从而保持在本站的登录状态。
6.4 ?用户再访问子站二。子站二服务器检测到用户没登录，于是通知浏览器跳转到SSO服务站点。
6.5 ?浏览器访问SSO服务站点时会带上上述6.2环节创建的token这个cookie。SSO服务站点根据该token能找到对应用户，于是通知浏览器跳转回子站二，并在跳转回去的URL参数中带上这个token。
6.6 ?子站二服务端检测到浏览器请求的URL中带上了单点登录的token，于是又会走上述6.3对应步骤，完成用户在本站的自动登录。
单点登出的流程，将在下篇完整代码实例中，一并讲解。
为方便大家讨论交流，除了时序图，本文各章节也作了详细编号。有疑问的童鞋，请尽可能在回复中包含有疑问部分的编号，这样可以快速定位。
?
