Android ViewPager使用方法小结

 2017/5/28 5:32:28  式  程序员俱乐部  我要评论(0)
  • 摘要:android-support-v4.jar是谷歌提供给我们的一个兼容低版本安卓设备的软件包,里面包囊了只有在Android3.0以上可用的API。而ViewPager就是其中之一。利用它,我们可以做很多事情,从最简单的导航,到页面菜单等等。准备在使用ViewPager之前,需要在build.gradle中加入如下语句:compile'com.android.support:support-v4:25.3.0'compile'com.github.hackware1993
  • 标签:android 方法 使用 view 使用方法

android-support-v4.jar 是谷歌提供给我们的一个兼容低版本安卓设备的软件包,里面包囊了只有在 Android 3.0 以上可用的API。而 ViewPager 就是其中之一。利用它,我们可以做很多事情,从最简单的导航,到页面菜单等等。

准备

在使用ViewPager之前,需要在 build.gradle 中加入如下语句:

compile 'com.android.support:support-v4:25.3.0'
compile 'com.github.hackware1993:MagicIndicator:1.5.0'

其中第一行是 android-support-v4 软件包,ViewPager 就在里面;第二行是一个开源的导航器,通过它,我们可以实现各种导航效果。

ViewPager -- 基本用法

ViewPager 的基本用法可以分为以下步骤:

  1. 在 layout 文件中定义一个 ViewPager 组件;
  2. 在 Activity(或Fragment等)中取得 ViewPager 的引用;
  3. 为 ViewPager 设置适配器;
  4. [为 ViewPager 设置滑动特效];
  5. [为 ViewPager 设置监听器]。

其中最后两步是可选的,但如果没有最后两步,那我们的 ViewPager 就仅仅是一个普普通通的 ViewPager 了。

下面我们来写一个最简单的例子,这里事先在drawable文件夹中放入了一些图片,并且这些图片都以 `page` 开头:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context="com.zzw.activity.PageActivity">

    <android.support.v4.view.ViewPager
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:id="@+id/view_pager"
        android:background="@android:color/black" />
</RelativeLayout>

我们在布局文件里定义了一个 ViewPager 组件,然后需要在 Activity 中对它进行设置:

pager=(ViewPager) findViewById(R.id.view_pager);
PagerAdapter adapter=new ViewAdapter(pages);
pager.setAdapter(adapter);

class ViewAdapter extends PagerAdapter {
    private List<View> datas;

    public ViewAdapter(List<View> list) {
        datas=list;
    }

    @Override
    public int getCount() {
        return datas.size();
    }

    @Override
    public boolean isViewFromObject(View view, Object object) {
        return view==object;
    }

    @Override
    public Object instantiateItem(ViewGroup container, int position) {
        View view=datas.get(position);
        container.addView(view);
        return view;
    }

    @Override
    public void destroyItem(ViewGroup container, int position, Object object) {
        container.removeView(datas.get(position));
    }
}

嗯,现在我们就完成了一个“图片浏览器”,效果和下图类似:

PS:你可能注意到,我们的效果图底部有一个导航器,这是因为这个效果图是加上导航器之后的效果(实在懒得回头再改一遍了)。
那你可能会问,这个导航器怎么实现的,为啥上面的代码里没有?别急,因为这个开源的导航器实在太牛B了,所以我想专门用一节来介绍,如果你等不及的话,也可以先去看导航器的介绍。


好了,现在我们已经基本熟悉了 ViewPager 的基本使用方法,但是!ViewPager 的效果还远远不止于此,我们接着往下面看。

ViewPager -- 浮现特效

嗯,现在我们要在上面的“图片浏览器”基础上加点特效了(要不然用户肯定审美疲劳了)。试想,当我们滑动图片时,如果下一张图片能从后面“浮现”出来,是不是很棒!好了,那我们就来尝试添加这一个特效。

但是,要从哪里入手呢?哈哈,其实Google早就为我们提供了相应的API,就是 logs_code">android.support.v4.view.ViewPager.PageTransformer 这个接口,任何实现了这个接口的类都可以为 ViewPager 提供一种特效哦。

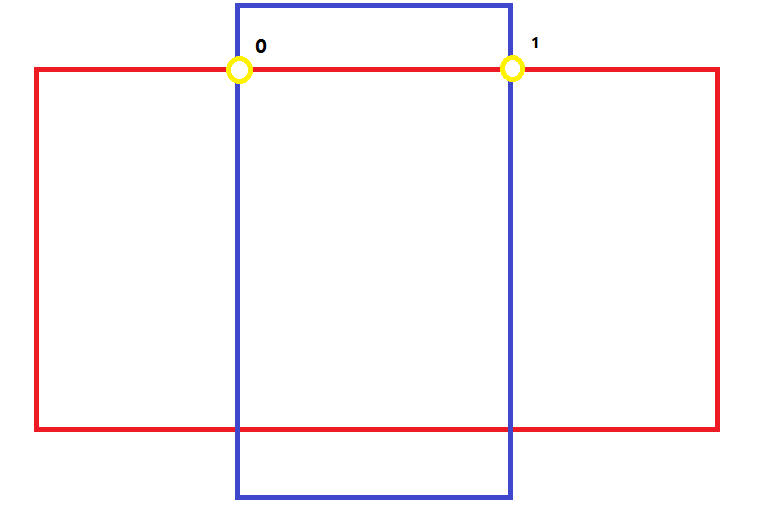

我们发现,这个接口里只有一个方法 public void transformPage(View page, float position) ,看看它的两个参数,`page`表示 ViewPager 中的一页,`position`表示`page`当前的位置,[-1, 0)表示屏幕左边的`page`(部分可见),[0, 0]表示屏幕上的`page`(完全可见),(0, 1]表示屏幕右边的`page`(部分可见),具体看下图:


当`page`向左边滑动时,`position`从0向-1变化,当`position==-1`时完全不可见;当`page`向右滑动时,`position`从0向1变化,当`position==1`时完全不可见。

如果你想更加深入的了解`position`的规律(可能是我没表达清楚),可以参考鸿洋大神的文章《Android 实现个性的ViewPager切换动画 实战PageTransformer(兼容Android3.0以下)》。

好了,经过上面的说明,我们发现只需要处理[-1, 1]范围的`position`就行了:

public class ScalePageTransformer implements ViewPager.PageTransformer {
    private static final float MIN_SCALE=0.75f;

    @Override
    public void transformPage(View page, float position) {
        //Log.d("TAG", "<"+page.hashCode()+", "+position+">");
        // out of left screen
        if(position<-1.0f) {
            page.setScaleX(MIN_SCALE);
            page.setScaleY(MIN_SCALE);
        }
        // slide left
        else if(position<=0.0f) {
            page.setAlpha(1.0f);
            page.setTranslationX(0.0f);
            page.setScaleX(1.0f);
            page.setScaleY(1.0f);
        }
        // slide right
        else if(position<=1.0f) {
            page.setAlpha(1.0f-position);
            page.setTranslationX(-page.getWidth()*position);
            float scale=MIN_SCALE+(1.0f-MIN_SCALE)*(1.0f-position);
            page.setScaleX(scale);
            page.setScaleY(scale);
        }
        // out of right screen
        else {
            page.setScaleX(MIN_SCALE);
            page.setScaleY(MIN_SCALE);
        }
    }
}

然后还要为 ViewPager 添加这个特效:

pager.setPageTransformer(true, new ScalePageTransformer());

现在的效果如下:


哈哈,我们的“图片浏览器”是不是好看了一大截。但是,别急着走,我们还可以实现更多的特效。

ViewPager -- 旋转特效

有了上面的基础,下面我们再来做一个旋转特效吧:

public class RotatePageTransformer implements ViewPager.PageTransformer {
    private static final float MAX_ROTATION=20.0f;

    @Override
    public void transformPage(View page, float position) {
        if(position<-1)
            rotate(page, -MAX_ROTATION);
        else if(position<=1)
            rotate(page, MAX_ROTATION*position);
        else
            rotate(page, MAX_ROTATION);
    }

    private void rotate(View view, float rotation) {
        view.setPivotX(view.getWidth()*0.5f);
        view.setPivotY(view.getHeight());
        view.setRotation(rotation);
    }

}

这个更简单,只需要根据`position`来决定旋转的角度即可。效果如下:

ViewPager -- 3D画廊

下面我们再实现一个特效,不过这个特效稍微复杂,但是效果真的挺炫!我们先来看下效果:

是不是就像自己身处3D画廊一样。好了,下面我们就来实现这个特效。

首先还是 PageTransformer:

public class GalleryPageTransformer implements ViewPager.PageTransformer {
    private static final float MAX_ROTATION=20.0f;
    private static final float MIN_SCALE=0.75f;
    private static final float MAX_TRANSLATE=20.0f;

    @Override
    public void transformPage(View page, float position) {
        if(position<-1) {
            page.setTranslationX(MAX_TRANSLATE);
            page.setScaleX(MIN_SCALE);
            page.setScaleY(MIN_SCALE);
            page.setRotationY(-MAX_ROTATION);
        }
        else if(position<=0) {
            page.setTranslationX(-MAX_TRANSLATE*position);
            float scale=MIN_SCALE+(1-MIN_SCALE)*(1.0f+position);
            page.setScaleX(scale);
            page.setScaleY(scale);
            page.setRotationY(MAX_ROTATION*position);
        }
        else if(position<=1) {
            page.setTranslationX(-MAX_TRANSLATE*position);
            float scale=MIN_SCALE+(1-MIN_SCALE)*(1.0f-position);
            page.setScaleX(scale);
            page.setScaleY(scale);
            page.setRotationY(MAX_ROTATION*position);
        }
        else {
            page.setTranslationX(-MAX_TRANSLATE);
            page.setScaleX(MIN_SCALE);
            page.setScaleY(MIN_SCALE);
            page.setRotationY(MAX_ROTATION);
        }
    }
}

这里的“3D”特效主要是靠 View.setRotationY(float rotation) 方法实现的,此方法的作用是让 View 绕着Y轴旋转一定角度(关于Android的三维坐标系请大家自己查询)。

看到这,可能你会问,倒影去哪了?别急,我们并不是在 PageTransformer 里实现倒影的,而是一开始就有的。没错,我们在为 ViewPager 设置适配器时,就直接把有倒影的图片封装到适配器中了。

下面的方法负责生成有倒影的图片:

public static Bitmap getReverseBitmapById(Context context, int resId, float percent) {
    // get the source bitmap
    Bitmap srcBitmap=BitmapFactory.decodeResource(context.getResources(), resId);
    // get the tow third segment of the reverse bitmap
    Matrix matrix=new Matrix();
    matrix.setScale(1, -1);
    Bitmap rvsBitmap=Bitmap.createBitmap(srcBitmap, 0, (int) (srcBitmap.getHeight()*(1-percent)),
            srcBitmap.getWidth(), (int) (srcBitmap.getHeight()*percent), matrix, false);
    // combine the source bitmap and the reverse bitmap
    Bitmap comBitmap=Bitmap.createBitmap(srcBitmap.getWidth(),
            srcBitmap.getHeight()+rvsBitmap.getHeight()+20, srcBitmap.getConfig());
    Canvas gCanvas=new Canvas(comBitmap);
    gCanvas.drawBitmap(srcBitmap, 0, 0, null);
    gCanvas.drawBitmap(rvsBitmap, 0, srcBitmap.getHeight()+20, null);
    Paint paint=new Paint();
    LinearGradient shader=new LinearGradient(0, srcBitmap.getHeight()+20, 0, comBitmap.getHeight(),
            Color.BLACK, Color.TRANSPARENT, Shader.TileMode.CLAMP);
    paint.setShader(shader);
    paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN));
    gCanvas.drawRect(0, srcBitmap.getHeight()+20, srcBitmap.getWidth(), comBitmap.getHeight(), paint);
    return comBitmap;
}

其中的`percent`参数指定倒影占原图的比例。

然后对原图进行处理:

private List<View> getPages() {
    List<View> pages=new ArrayList<>();
    Field[] fields=R.drawable.class.getDeclaredFields();
    try {
        for (Field field : fields) {
            if (field.getName().startsWith("page")) {
                ImageView view = new ImageView(this);
                view.setImageBitmap(ImageUtils.getReverseBitmapById(this, field.getInt(null), 0.5f));
                pages.add(view);
            }
        }
    } catch (IllegalAccessException e) {
        e.printStackTrace();
    }
    return pages;
}

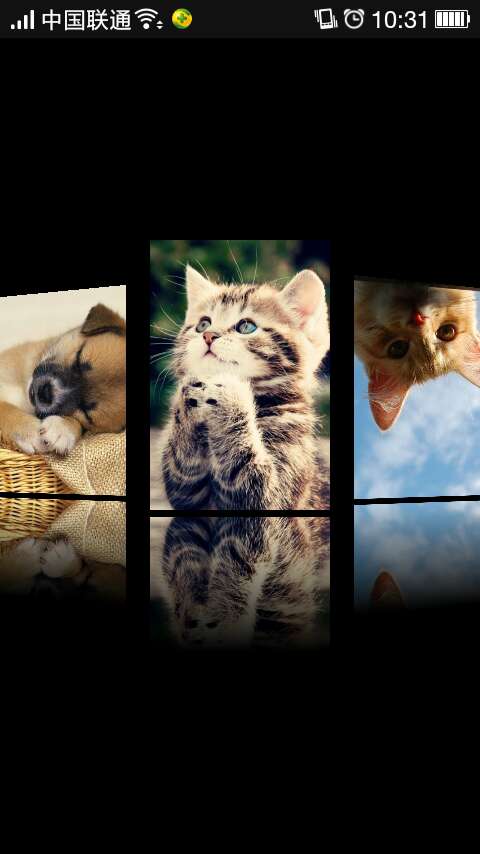

现在我们就有了一个绚丽的“3D画廊”了:

MagicIndicator -- MAGIC!!!

到此为止,对 ViewPager 的介绍也告一段落了。但是,你有没有发现,当我们滑动图片时,不知道当前是第几张图(我们的图片还很少,如果多的话就会有这个问题)!!!

为了解决这个问题,我们还需要一个指示器/导航器来指定当前的位置。但是,一想到要从头实现一个指示器就感到头大(当然一个简单的指示器还是很容易的)。幸好,还有 MagicIndicator 来帮你。

MagicIndicator,“人”如其名,它的特点就是“MAGIC”!!!不多说,先来看下它的效果图:


看到这效果我直接给跪了!关于 MagicIndicator 的详细介绍可以看这几篇文章:

  1. 系列之一 —— 使用MagicIndicator打造千变万化的ViewPager指示器》
  2. 系列之二 —— MagicIndicator使用指南》
  3. 《MagicIndicator系列之三 —— MagicIndicator原理浅析及扩展MagicIndicator的4种方式》

MagicIndicator 的GitHub地址是:https://github.com/hackware1993/MagicIndicator,关于它的具体用法也在上面,这里我们就不多说了。



ViewPager与Fragment

ViewPager 经常与 Fragment 结合来实现各种页面切换,比如我们开头提到的页面菜单。由于在 ViewPager 中使用 Fragment 和上面介绍的方式稍有不同,因此我们在这里单独介绍一下。

仔细想想,我们之前的 ViewPager 的页面都是 View,而现在要换成 Fragment,是不是需要替换适配器?没错,的确如此,不过我们没必要从头写一个适配器,Google为我们提供了两个抽象类:FragmentPagerAdapter 和 FragmentStatePagerAdapter。

不论是继承 FragmentPagerAdapter 还是 FragmentStatePagerAdapter,都需要实现构造器、 int getCount() 和 Fragment getItem(int position) 方法。下面是我们的例子:

public class FragmentAdapter extends FragmentPagerAdapter {
    private List<Fragment> datas;

    public FragmentAdapter(FragmentManager fm, List<Fragment> list) {
        super(fm);
        datas=list;
    }

    @Override
    public int getCount() {
        return datas.size();
    }

    @Override
    public Fragment getItem(int position) {
        return datas.get(position);
    }
}

FragmentPagerAdapter 中的每一个 Fragment 都将保存在内存之中,因此适用于那些相对静态、数量较少的情况;如果需要处理有很多页,并且数据动态性较大、占用内存较多的情况,应该使用FragmentStatePagerAdapter。

FragmentStatePagerAdapter 和 FragmentPagerAdapter 一样,继承自 PagerAdapter。但和 FragmentPagerAdapter 不同的是,正如其类名中的“State”所表明的含义一样,它只保留当前页面。当页面离开视线后,就会被回收,释放其资源;而在页面需要显示时,将生成新的页面。这样的好处就是当拥有大量的页面时,不会在内存中占用大量的内存。

有了 Fragment 的适配器后,还需要为 ViewPager 设置适配器:

FragmentAdapter adapter=new FragmentAdapter(getSupportFragmentManager(), frags);
pager.setAdapter(adapter);

最后的效果如下:



源代码

上述所有源代码都已上传到GitHub:
https://github.com/jzyhywxz/ViewPager
