本人建立了个人技术、工作经验的分享微信号，计划后续公众号同步更新分享，比在此更多具体。欢迎有兴趣的同学一起加入相互学习。基于上篇微服务架构分享，今天分享其中一个重要的基础组件“API网关”。
一、引言
随着互联网的快速发展，当前以步入移动互联、物联网时代。用户访问系统入口也变得多种方式，由原来单一的PC客户端，变化到PC客户端、各种浏览器、手机移动端及智能终端等。同时系统之间大部分都不是单独运行，经常会涉及与其他系统对接、共享数据的需求。所以系统需要升级框架满足日新月异需求变化，支持业务发展，并将框架升级为微服务架构。“API网关”核心组件是架构用于满足此些需求。
很多互联网平台已基于网关的设计思路，构建自身平台的API网关，国内主要有京东、携程、唯品会等，国外主要有Netflix、Amazon等。
二、业界相关网关框架
业界为了满足这些需求，已有相关的网关框架。
1、基于nginx平台实现的网关有：KONG、API Umbrella
2、自研发的网关有：apigee、Zuul
三、API网关设计
API网关是微服务架构（Microservices Architecture）标准化服务的模式。API网关定位为应用系统服务接口的网关，区别于网络技术的网关，但是原理则是一样。API网关统一服务入口，可方便实现对平台众多服务接口进行管控，对访问服务的身份认证、防报文重放与防数据篡改、功能调用的业务鉴权、响应数据的脱敏、流量与并发控制，甚至基于API调用的计量或者计费等等。组件设计如下：
图1- API网关功能结构示意图
多种客户端程序，例如：移动APP、PC端和智能终端设备等。客户端程序通过互联网或者专网访问API网关，由API网关统一接收请求后，通过一系列模块定位具体处理的微服务机，并将其转发至目标服务处理，网关与微服务之间通信是内部局域网。API网关统一规范平台对外的服务，同时充当了平台的PaaS层。如上图所示，API网关功能结构基于管道模型和支持可插拔式的设计开发，提供统一基于http协议的WebAPI访问接口，内部每个模块各自实现功能，包括：黑白名单、日志、协议适配、身份认证、计流限流及路由。并且依赖“访问认证中心、服务发布管理中心”分别实现API网关访问权限控制和定位目标微服务。各模块功能说明如下：
1、黑白名单：实现通过IP地址控制禁止访问网关功能，此功能是应用层面控制实现，再往前也可以通过网络传输方面进行控制访问。
2、日志：实现访问日志的记录，可用于分析访问、处理性能指标，同时将分析结果支持其他模块功能应用。
3、协议适配：实现通信协议校验、适配转换的功能。
4、身份认证：负责网关访问身份认证验证，此模块与“访问认证中心”通信，实际认证业务逻辑交移“访问认证中心”处理。
5、计流限流：实现微服务访问流量计算，基于流量计算分析进行限流，可以定义多种限流规则。
6、路由：路由是API网关很核心的模块功能，此模块实现根据请求，锁定目标微服务并将请求进行转发。此模块需要与“服务发布管理中心”通信。“服务发布管理中心”实现微服务发布注册管理功能，与其通信获得目标微服务信息。
四、API网关部署

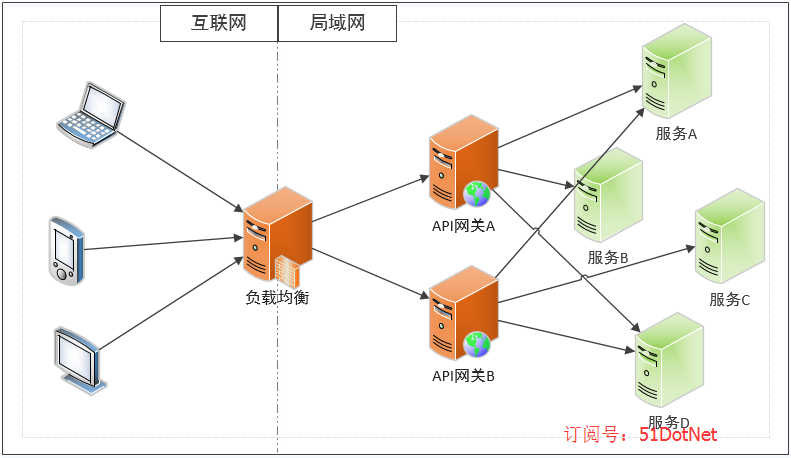

API网关是一个公共基础组件，无状态，可支持多套分布式部署。如下图所示：
图2- API网关部署示意图
五、API网关实现技术
1、技术：框架整体基于.NET平台构建，所以API网关也暂定基于.NET4.6平台和ASP.NET WebAPI2.0框架实现。具体软件架构就用上一篇所介绍的。
2、性能：部署于IIS7.0，1000个并发查询请求，平均响应90ms。
可能在IIS7.0和.Net4.6平台，在大并发性能处理上会更不上，后续将考虑基于.net core进行升级开发，并部署于Linux平台。
API网关主要原理是相通，不同平台结合本身平台整体框架设计，可选用不同的技术实现，目前有些基于Spring MVC、node.js、Erlang技术进行研发。
六、结语
以上是对API网关概要进行设计，还有其他方面的内容此篇文章未讨论，例如：安全性、高并发、扩展性等特性设计，同时作为平台其中一个组件，也涉及与其他组件一并协同运行。此块内容会后续分享。
作者:刘蔡涛
