Path:路径

绘制路径:void drawPath (Path path, Paint paint)

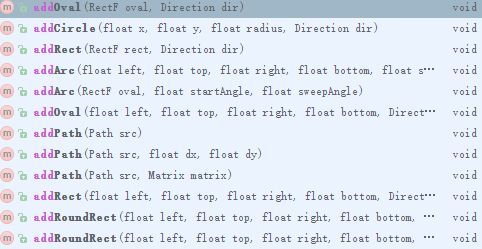

Path 可以绘制的路径

一、直线路径

  1、基本方法

      void moveTo (float startX, float startY)
        直线的开始点;即将直线路径的绘制点定在(startX,startY)的位置;
      void lineTo (float endX, float endY)
        直线的结束点,又是下一次绘制直线路径的开始点;
      void close ()

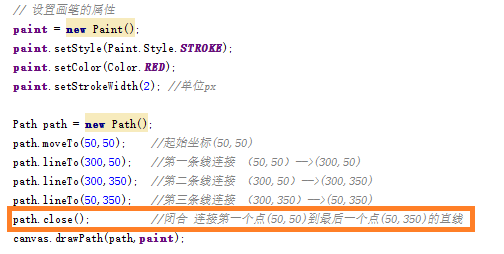

        如果连续画了几条直线,但没有形成闭环,调用Close()会将路径首尾点连接起来,形成闭环;

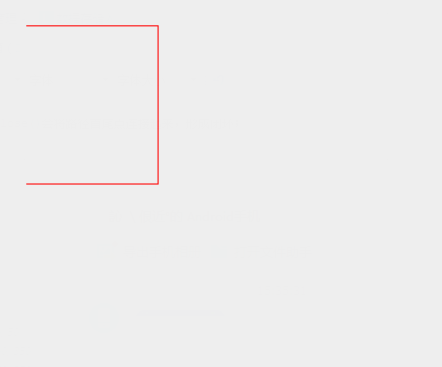

    ①、不形成闭环

       ------------>





   ②、形成闭环 ,可以看到首尾两个坐标之间闭合了一条直线

    ------------>



 二、矩形路径

       1、基本方法

    void addRect (float left, float top, float right, float bottom, Path.Direction dir)
    void addRect (RectF rect, Path.Direction dir)

    RectF rect = new RectF(float left, float top, float right, float bottom);

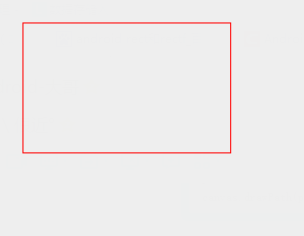

   可见两个方法类似。

     这里有一个 Path.Direction dir 参数, 翻译一下就是:路径绘制的方向

   有两个系统值:

          (1)、Path.Direction.CCW:是counter-clockwise缩写,指创建逆时针方向的矩形路径;
          (2)、Path.Direction.CW:是clockwise的缩写,指创建顺时针方向的矩形路径;



  注意点:RectF 和 Rect 类 的区别

      1、都表示矩形

      2、精度不一样,Rect是int ,RectF是float

      3、矩形路径用到的是RectF类,注意不要使用Rect类





                   ------------>



三、圆形路径

       1、基本方法

    void addCircle (float x, float y, float radius, Path.Direction dir)

   就一个方法,参数很显然: x 圆心X轴坐标 ,y 圆心Y轴坐标 ,radius 圆的半径 ,dir 绘制圆形路径的方向



                      ------------>



四、椭圆路径

       1、基本方法

void addOval (RectF oval, Path.Direction dir)
RectF rect = new RectF(float left, float top, float right, float bottom);

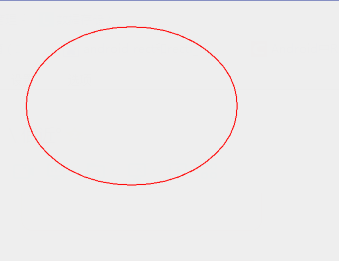

  可以发现和绘制矩形路径类似 用到了RectF类

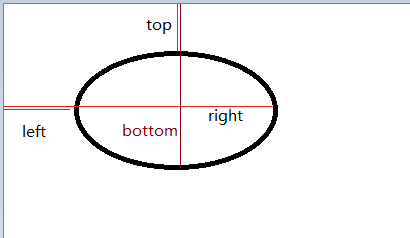

  注意四个参数的意义





                      ------------>



五、弧形路径

       1、基本方法

void addArc (RectF oval, float startAngle, float sweepAngle)

  两个参数的意义:

          ①、float startAngle:开始的角度,X轴正方向为0度
          ②、float sweepAngel:持续的度数;

    画一个X轴正方形开始的(0°),持续270°的 弧形



                           ------------>





六、圆角矩形路径

       1、基本方法

    void addRoundRect (RectF rect, float[] radii, Path.Direction dir)
    void addRoundRect (RectF rect, float rx, float ry, Path.Direction dir)

  这里有两个方法:

    ①、 void addRoundRect (RectF rect, float[] radii, Path.Direction dir)

       可以看到多了一个float[] radii 参数,这个参数控制的是圆形矩形四个角的圆形程度,每一个角又由一个X轴半径和一个Y轴半径控制

       所以这个数组参数必须要有8个值 ,这个方法能控制生成的圆角矩形各个角的圆形程度都不一样

       从左上角开始 顺时针 每两个值控制一个角

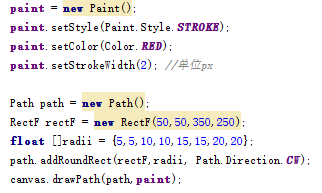

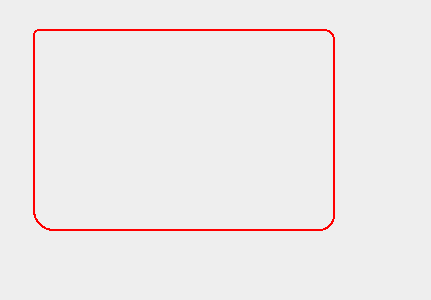

       下面例子看到看到 从左上角瞬时间开始角的程度分别为 5px,10px,15px,20px

                 ------------>



    ②、void addRoundRect (RectF rect, float rx, float ry, Path.Direction dir)

      这个方法更简单,只要控制一次x,y轴半径,让四个角统一的设置一次就行

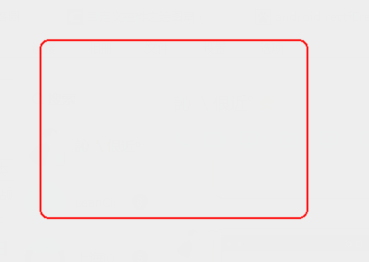

     如下图,每一个角的程度都一致

                 ------------>





------------------------------------------------------------------------------------------------------------------------------



以上是路径的各种绘制方法,接下来讲一下 路径绘制基本都要用到的参数



1、Path.Direction.CCW:是counter-clockwise缩写,指创建逆时针方向的矩形路径;

2、Path.Direction.CW:是clockwise的缩写,指创建顺时针方向的矩形路径;



很简单可以看出这个参数其实就是控制我们绘制一个图形是 顺时针绘制的还是逆时针绘制的

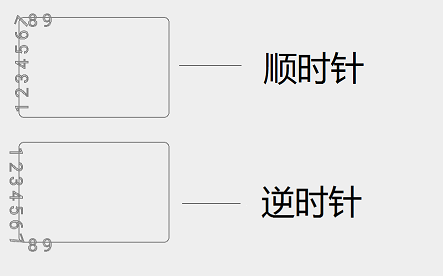

现在我们给绘制的时候加上文本,就可以轻松看出绘制的顺序了



       ----------->





   参考代码
