之前关于如何实现屏幕页面切换,写过一篇博文《Android中使用ViewFlipper实现屏幕切换》,相比ViewFlipper,ViewPager更适用复杂的视图切换,而且Viewpager有自己的adapter,这也让其适应复杂对象,实现数据的动态加载。
ViewPager是谷歌官方给我们提供的一个兼容低版本安卓设备的软件包,里面包囊了只有在安卓3.0以上可以使用的api。而viewpager就是其中之一,利用它,我们可以做很多事情,从最简单的导航,到页面菜单等等。
下面我们就展示下ViewPager可以实现的两种简单效果:

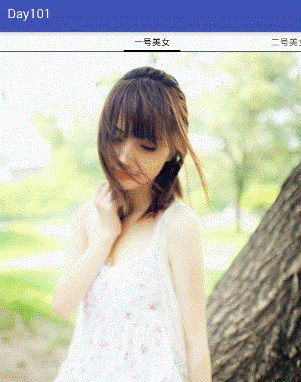

实现效果如下(4张视图(layout)):
1 <?xml version="1.0" encoding="utf-8"?> 2 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" 3 android:orientation="vertical" android:layout_width="match_parent" 4 android:layout_height="match_parent"> 5 <android.support.v4.view.ViewPager 6 android:layout_width="match_parent" 7 android:layout_height="match_parent" 8 android:layout_gravity="center" 9 android:gravity="center" 10 android:id="@+id/vp"> 11 <android.support.v4.view.PagerTabStrip 12 android:layout_width="match_parent" 13 android:layout_height="wrap_content" 14 android:id="@+id/tap"> 15 </android.support.v4.view.PagerTabStrip> 16 </android.support.v4.view.ViewPager> 17 </LinearLayout>
注意事项:
<1、这里ViewPager和PagerTabStrip都要把包名写全了,不然会ClassNotFound
<2、API中说:在布局xml把PagerTabStrip当做ViewPager的一个子标签来用,不能拿出来,不然还是会报错
<3、在PagerTabStrip标签中可以用属性android:layout_gravity=TOP|BOTTOM来指定title的位置
<4、如果要显示出PagerTabStrip某一页的title,需要在ViewPager的adapter中实现getPageTitle(int)
1 <?xml version="1.0" encoding="utf-8"?> 2 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" 3 xmlns:app="http://schemas.android.com/apk/res-auto" 4 android:orientation="vertical" android:layout_width="match_parent" 5 android:layout_height="match_parent"> 6 <ImageView 7 android:layout_width="match_parent" 8 android:layout_height="match_parent" 9 android:src="@mipmap/a1" 10 android:scaleType="centerCrop" 11 android:id="@+id/iv1" /> 12 </LinearLayout>
在Activity里实例化ViewPager组件,并设置它的Adapter(就是PagerAdapter,方法与ListView一样的)
实现一个PagerAdapter,覆盖以下方法:
instantiateItem(ViewGroup, int)//用来实例化页卡
destroyItem(ViewGroup, int, Object)//删除页卡
getCount() //返回页卡的数量
isViewFromObject(View, Object)//判断两个对象是否相等
getPageTitle(int position)//设置标签显示的标题
设置指示标签的属性
pagerTabStrip.setTabIndicatorColor();//指示器的颜色
pagerTabStrip.setBackgroundColor();//背影色
pagerTabStrip.setTextColor(Color.WHITE);//字体颜色
1 import android.os.Bundle; 2 import android.support.annotation.Nullable; 3 import android.support.v4.view.PagerAdapter; 4 import android.support.v4.view.ViewPager; 5 import android.support.v7.app.AppCompatActivity; 6 import android.view.View; 7 import android.view.ViewGroup; 8 import java.util.ArrayList; 9 /** 10 * Created by panchengjia on 2016/12/1. 11 */ 12 public class ViewPagerDemo extends AppCompatActivity { 13 private ViewPager vp; 14 //声明存储ViewPager下子视图的集合 15 ArrayList<View> views = new ArrayList<>(); 16 //显示效果中每个视图的标题 17 String[] titles={"一号美女","二号美女","三号美女","四号美女"}; 18 @Override 19 protected void onCreate(@Nullable Bundle savedInstanceState) { 20 super.onCreate(savedInstanceState); 21 setContentView(R.layout.viewpager_layout); 22 vp= (ViewPager) findViewById(R.id.vp); 23 initView();//调用初始化视图方法 24 vp.setAdapter(new MyAdapter());//设置适配器 25 } 26 //初始化视图的方法(通过布局填充器获取用于滑动的视图并存入对应的的集合) 27 private void initView() { 28 View v1 = getLayoutInflater().inflate(R.layout.layout1,null); 29 View v2 = getLayoutInflater().inflate(R.layout.layout2,null); 30 View v3 = getLayoutInflater().inflate(R.layout.layout3,null); 31 View v4 = getLayoutInflater().inflate(R.layout.layout4,null); 32 views.add(v1); 33 views.add(v2); 34 views.add(v3); 35 views.add(v4); 36 } 37 class MyAdapter extends PagerAdapter{ 38 @Override 39 public int getCount() { 40 return views.size(); 41 } 42 @Override 43 public boolean isViewFromObject(View view, Object object) { 44 return view==object; 45 } 46 //重写销毁滑动视图布局(将子视图移出视图存储集合(ViewGroup)) 47 @Override 48 public void destroyItem(ViewGroup container, int position, Object object) { 49 container.removeView(views.get(position)); 50 } 51 //重写初始化滑动视图布局(从视图集合中取出对应视图,添加到ViewGroup) 52 @Override 53 public Object instantiateItem(ViewGroup container, int position) { 54 View v =views.get(position); 55 container.addView(v); 56 return v; 57 } 58 @Override 59 public CharSequence getPageTitle(int position) { 60 return titles[position]; 61 } 62 } 63 }

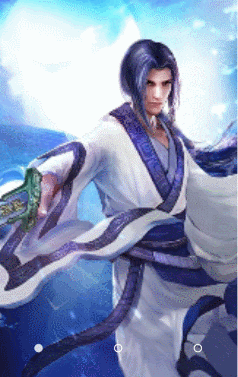

实现效果如下(3张视图滑动引导):
开始代码前注释:1、本次未实现循环轮播效果;2、导航原点资源图片注解:default_holo为未选中状态,touched_holo为选中后实心状态。(也可自己用Shape绘制)
主布局为FrameLayout,在ViewPager(这里因为存在导航原点,不设置PagerTabStrip)上嵌套包含3个导航原点(由滑动视图数量决定)的linearLayout布局(本次设置该布局位于底部):
1 <?xml version="1.0" encoding="utf-8"?> 2 <FrameLayout 3 xmlns:android="http://schemas.android.com/apk/res/android" 4 xmlns:tools="http://schemas.android.com/tools" 5 android:id="@+id/activity_main" 6 android:layout_width="match_parent" 7 android:layout_height="match_parent" 8 tools:context="com.example.administrator.myapplication11.MainActivity"> 9 <android.support.v4.view.ViewPager 10 android:layout_width="match_parent" 11 android:layout_height="match_parent" 12 android:id="@+id/vp"> 13 </android.support.v4.view.ViewPager> 14 <LinearLayout 15 android:id="@+id/point_layout" 16 android:layout_width="match_parent" 17 android:layout_height="wrap_content" 18 android:layout_gravity="bottom" 19 android:orientation="horizontal"> 20 <ImageView 21 android:layout_width="0dp" 22 android:layout_height="wrap_content" 23 android:layout_weight="1" 24 android:src="@mipmap/default_holo"/> 25 <ImageView 26 android:layout_width="0dp" 27 android:layout_height="wrap_content" 28 android:layout_weight="1" 29 android:src="@mipmap/default_holo" /> 30 <ImageView 31 android:layout_width="0dp" 32 android:layout_height="wrap_content" 33 android:layout_weight="1" 34 android:src="@mipmap/default_holo" 35 android:id="@+id/imageView" /> 36 </LinearLayout> 37 </FrameLayout>
1 <?xml version="1.0" encoding="utf-8"?> 2 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" 3 android:orientation="vertical" android:layout_width="match_parent" 4 android:layout_height="match_parent"> 5 <ImageView 6 android:layout_width="match_parent" 7 android:layout_height="match_parent" 8 android:scaleType="centerCrop" 9 android:src="@mipmap/genie"/> 10 </LinearLayout>
通过实现OnPageChangeListener接口实现在视图切换时导航原点状态的变化),其中关于OnPageChangeListener中方法的详细解释,请参考博文
《ViewPager的setOnPageChangeListener方法详解》这里不做赘述:
1 import android.support.v4.view.PagerAdapter; 2 import android.support.v4.view.ViewPager; 3 import android.support.v7.app.AppCompatActivity; 4 import android.os.Bundle; 5 import android.view.View; 6 import android.view.ViewGroup; 7 import android.widget.ImageView; 8 import android.widget.LinearLayout; 9 import java.util.ArrayList; 10 /** 11 * Created by panchengjia on 2016/11/30. 12 */ 13 public class MainActivity extends AppCompatActivity implements ViewPager.OnPageChangeListener{ 14 private ViewPager vp; 15 private LinearLayout point_layout; 16 ArrayList<View> views =new ArrayList<>(); 17 //实例化存储imageView(导航原点)的集合 18 ArrayList<ImageView> imageViews = new ArrayList<>(); 19 int currImage;//记录当前页(导航原点) 20 @Override 21 protected void onCreate(Bundle savedInstanceState) { 22 super.onCreate(savedInstanceState); 23 setContentView(R.layout.activity_main); 24 vp= (ViewPager) findViewById(R.id.vp); 25 initView();//调用初始化视图方法 26 initPoint();//调用初始化导航原点的方法 27 vp.addOnPageChangeListener(this); 28 vp.setAdapter(new MyAdapter()); 29 } 30 /*将point_layout中包含的imageView(导航原点)添加到imageViewS集合中 31 *并设置layout1(第一视图)的导航原点(对应集合0下标)的图片 32 * 为touched_holo(触摸状态的图片) 33 */ 34 private void initPoint() { 35 point_layout= (LinearLayout) findViewById(R.id.point_layout); 36 int counnt = point_layout.getChildCount();//获取point数量 37 for (int i=0;i<counnt;i++){ 38 imageViews.add((ImageView) point_layout.getChildAt(i)); 39 } 40 imageViews.get(0).setImageResource(R.mipmap.touched_holo); 41 } 42 private void initView() { 43 View v1=getLayoutInflater().inflate(R.layout.layout1,null); 44 View v2=getLayoutInflater().inflate(R.layout.layout2,null); 45 View v3=getLayoutInflater().inflate(R.layout.layout3,null); 46 views.add(v1); 47 views.add(v2); 48 views.add(v3); 49 } 50 //OnPageChangeListener的方法,这里不做具体实现 51 @Override 52 public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) { 53 54 } 55 //设置滑动到对应位置的视图后,导航原点的不同状态(图片) 56 @Override 57 public void onPageSelected(int position) { 58 ImageView preView = imageViews.get(currImage); 59 preView.setImageResource(R.mipmap.default_holo); 60 ImageView currView = imageViews.get(position); 61 currView.setImageResource(R.mipmap.touched_holo); 62 currImage = position; 63 } 64 //OnPageChangeListener的方法,这里不做具体实现 65 @Override 66 public void onPageScrollStateChanged(int state) { 67 68 } 69 class MyAdapter extends PagerAdapter { 70 @Override 71 public int getCount() { 72 return views.size(); 73 } 74 @Override 75 public boolean isViewFromObject(View view, Object object) { 76 return view==object; 77 } 78 @Override 79 public void destroyItem(ViewGroup container, int position, Object object) { 80 container.removeView(views.get(position)); 81 } 82 @Override 83 public Object instantiateItem(ViewGroup container, int position) { 84 View v = views.get(position); 85 container.addView(v); 86 return v; 87 } 88 } 89 }
至此,本次的ViewPager实现示例所需代码已完成,当然这只是ViewPager最简单的功能,后续还会更新一些ViewPager的高级用法,欢迎小伙伴们继续支持。
当然篇幅所限,这只是ViewPager最最简单的功能,
