干货之运用CALayer创建星级评分组件(五角星)

 2016/11/5 5:32:19  A_Long_Way  程序员俱乐部  我要评论(0)
  • 摘要:本篇记录星级评分组件的创建过程以及CALayer的运用。为了实现一个星级评分的组件,使用了CALayer,涉及到mask、CGPathRef、UIBezierPath、动画和一个计算多角星关键节点的算法。CALayer管理基于图像的内容,并让我们可以在内容上添加动画。UIView及其子类拥有一个属性layer,我们可以运用该属性做出非常多的效果。例如圆角、多边形、甚至自定义形状的view,局部遮挡,擦除模糊效果,局部内容依次闪亮效果,弧形进度条等等。首先查看CALayer的一个属性mask
  • 标签:创建 运用

本篇记录星级评分组件的创建过程以及CALayer的运用。

为了实现一个星级评分的组件,使用了CALayer,涉及到mask、CGPathRef、UIBezierPath、动画和一个计算多角星关键节点的算法

CALayer管理基于图像的内容,并让我们可以在内容上添加动画。UIView及其子类拥有一个属性layer,我们可以运用该属性做出非常多的效果。例如圆角、多边形、甚至自定义形状的view,局部遮挡,擦除模糊效果,局部内容依次闪亮效果,弧形进度条等等。

首先查看CALayer的一个属性mask,这个属性也是CALayer类型,跟他的名字意义一样,就是用来遮挡内容的,默认为nil,所以我们可以看到一个UIView上的内容。如果给一个可见内容的view的layer属性赋值CALayer实例,那这个view立刻就“消失”了。如下代码:

class="p1">CALayer *maskLayer = [CALayer layer];

maskLayer.frame = testView.bounds;

self.layer.mask = maskLayer;

再看另一个类CAShapeLayer,继承与CALayer,并具有众多额外属性,例如path、fillColor、strokeColor。其中的path属性,可以决定“不遮挡”路径范围内的内容。如果我们将之前的mask属性赋值为一个CAShapeLayer实例,或者在之前的CALayer实例上addSublayer该实例,并指定一个中心圆的路径,那就实现了常见的圆形头像显示效果。与设置UIView的layer的corner作用一样。

需要注意一点,如果添加的CAShapeLayer的fillColor为[UIColor clearColor].CGColor,即使在path范围内,也将失去“不遮挡”作用,而该值默认为不透明黑色。简单来说,如果透明就将遮挡内容。可以发现,mask及其sublayer上的填充和路径颜色,都是不会显示的,只用于决定是否遮挡自身所在layer的内容。

利用这一特点,可以实现“开门”和“关门”的类似效果,在一个CALayer上添加两个sublayer作为“门”。还可以实现泼墨等更多的效果。

值得一提的是,每个sublayer也可以利用frame和mask属性做出相对于view的局部的遮挡效果。

回到CAShapeLayer的fillColor属性,该属性将path范围内填充上某种颜色;strokeColor是指定path轨迹上的颜色,strokeStart、strokeEnd指定轨迹的开始和结束的绘制点;还有line相关的属性指定线的属性。运用这些属性,可以做出任意形状的进度条、加载动画等。

从以上记录可以看出path属性很重要,该属性是CGPathRef类型。常用创建方法为 CGPathCreateMutable(void)系列方法:

    CGMutablePathRef path = CGPathCreateMutable();
    CGPoint firstPoint = [[keyPointsArray firstObject] CGPointValue];
    CGPathMoveToPoint(path, nil, firstPoint.x, firstPoint.y);

    for (int i = 1; i < keyPointsArray.count; i++) {
        CGPoint currentPoint = [keyPointsArray[i] CGPointValue];
        CGPathAddLineToPoint(path, nil, currentPoint.x, currentPoint.y);
    }

    CGPathAddLineToPoint(path, nil, firstPoint.x, firstPoint.y);

    _maskLayer.path = path;
    _starShapeLayer.path = path;
    CGPathRelease(path);

也可以使用UIBezierPath的系列类方法,添加好路径后,由方法- (CGPathRef)CGPath得到path。例如:

    UIBezierPath *bezierPath = [UIBezierPath bezierPathWithArcCenter:CGPointMake(_bgShapeLayer.frame.size.width / 2.0, _bgShapeLayer.frame.size.height / 2.0) radius:_radius startAngle:0 endAngle: 2 * M_PI clockwise:YES];
    _bgShapeLayer.path = bezierPath.CGPath;



下面开始记录星级评分组件的创建。

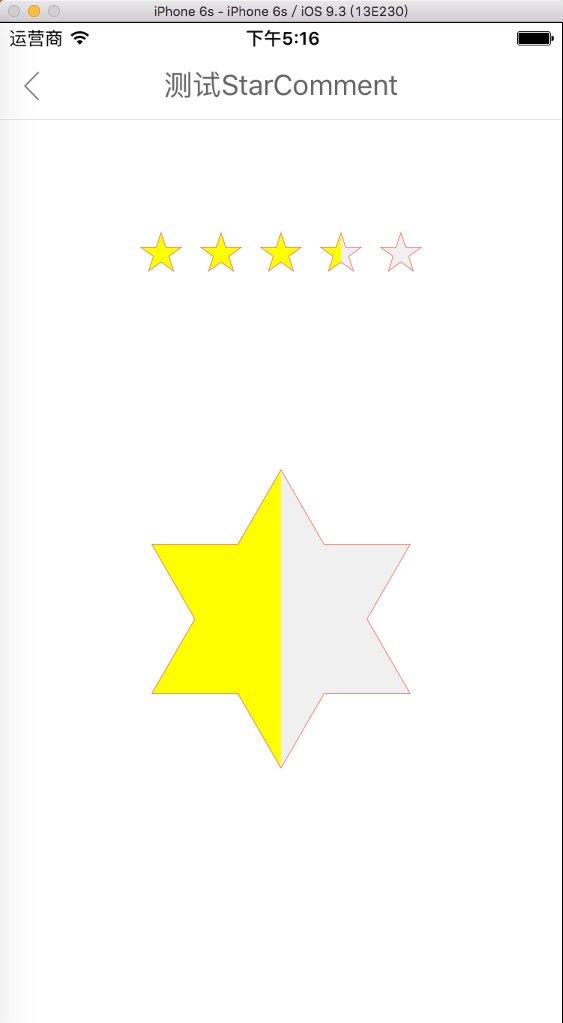

下图为最终效果:

点击星星的左右半边会决定填充一半还是全部内容。还可以设置百分比填充内容。支持>5角星。

单个星星的内部设计为:view设置了灰色背景色;view.layer.mask的path为五角星;view.layer添加一个bgShapeLayer,背景为黄色,控制其width实现填充百分比;再添加一个starShapeLayer,path为同样的五角星,设置路径颜色作为边框。

这里的难点在于计算多角星的交点,如果为五角星,则需要10个关键点的坐标。

下面记录求交点的算法:

1.先确定一个初始顶点

2.根据等分弧度和半径,由三角函数的正余弦相关公式求得全部外顶点

3.求出内交点的两条相交直线

4.由二元一次方程求出交点



具体实现代码如下:

- (NSArray *)getStarKeyPoints
{
    CGPoint center = CGPointMake(self.frame.size.width / 2.0, _radius);
    CGFloat sectionAngle = 2 * M_PI / _topPointCount;

    NSMutableArray *keyPointsArray = [NSMutableArray array];
    CGPoint firstPoint = CGPointMake(center.x, 0);
    [keyPointsArray addObject:[NSValue valueWithCGPoint:firstPoint]];

    //外围顶点
    for (int i = 1; i < _topPointCount; i++) {
        CGFloat x = cosf(i * sectionAngle - M_PI_2) * _radius;
        CGFloat y = sinf(i * sectionAngle - M_PI_2) * _radius;

        CGPoint point = CGPointMake(x + center.x, y + center.y);

        [keyPointsArray addObject:[NSValue valueWithCGPoint:point]];
    }

    //内交点
    NSMutableArray *crossPointsArray = [NSMutableArray array];

    //采用二元一次方程求解
    //AC点确定直线方程y = kx + b
    //过B点直线y = B.y
    for (int i = 0; i < _topPointCount; i++) {
        CGPoint A = [keyPointsArray[i] CGPointValue];

        NSInteger index = i + 1;
        if (index > _topPointCount - 1) {
            index -= _topPointCount;
        }
        CGPoint B = [keyPointsArray[index] CGPointValue];

        index = i + 2;
        if (index > _topPointCount - 1) {
            index -= _topPointCount;
        }
        CGPoint C = [keyPointsArray[index] CGPointValue];

        index = i - 1;
        if (index < 0) {
            index += _topPointCount;
        }
        CGPoint E = [keyPointsArray[index] CGPointValue];

        CGFloat F_x = 0.0, F_y = 0.0, k1 = 0.0, k2 = 0.0, b1 = 0.0, b2 = 0.0;

        if (A.x == C.x) {
            F_x = A.x;
        } else {
            k1 = (A.y - C.y) / (A.x - C.x);
            b1 = A.y - k1 * A.x;
        }

        if (B.x == E.x) {
            F_x = B.x;
        } else {
            k2 = (B.y - E.y) / (B.x - E.x);
            b2 = B.y - k2 * B.x;
        }

        if (A.x == C.x) {
            F_y = k2 * F_x + b2;
        }else if (B.x == E.x) {
            F_y = k1 * F_x + b1;
        }else{
            if (k1 == 0) {
                F_y = A.y;
                F_x = (F_y - b2) / k2;
            } else {
                F_y = (b1 * k2 - b2 * k1) / (k2 - k1);
                F_x = (F_y - b1) / k1;
            }
        }

        CGPoint pointF = CGPointMake(F_x, F_y);
        [crossPointsArray addObject:[NSValue valueWithCGPoint:pointF]];
    }

    //合并数据
    for (int i = 0; i < crossPointsArray.count; i++) {
        [keyPointsArray insertObject:crossPointsArray[i] atIndex:(i * 2 + 1)];
    }

    return keyPointsArray;
}



将关键点线段添加到path中,生成多角形路径,用于mask和边框layer。

最后添加点击手势,根据触摸点的范围确定操作。



实现单个五角星以后,常见的将五个五角星并排放置,统一管理每个五角星的填充百分比。



ALWStarComment已在Base项目中更新:https://github.com/ALongWay/base.git
