实现可用的插件系统

 2015/5/14 10:10:25  Jusfr  程序员俱乐部  我要评论(0)
  • 摘要:Jusfr原创,文章所用代码已给出,转载请注明来自博客园。1.插件机制与AppDomain2.示例与现实3.目标与设计4.[Serializable]与MarshalByRefObject5.思路与实现6.后记开始之前还是得说:插件机制老生常谈,但一下子到某工厂或MAF管线我相信不少园友吃不消。授人以鱼不如授人以渔,个人觉得思考过程的引导并不比干货次要多少,不然大家直接看MSDN或者API文档好了。1.插件机制与AppDomain“CLR不提供缷载单独程序集的能力
  • 标签:实现 插件

Jusfr 原创,文章所用代码已给出,转载请注明来自博客园。

1. 插件机制与 AppDomain
2. 示例与现实
3. 目标与设计
4. [Serializable] 与 MarshalByRefObject
5. 思路与实现
6. 后记

开始之前还是得说:插件机制老生常谈,但一下子到某工厂或 MAF 管线我相信不少园友吃不消。授人以鱼不如授人以渔,个人觉得思考过程的引导并不比干货次要多少,不然大家直接看 MSDN 或者 API 文档好了。

1. 插件机制与 AppDomain

“CLR不提供缷载单独程序集的能力。如果CLR允许这样做,那么一旦线程从某个方法返回至已缷载的一个程序集中的代码,应用程序就会崩溃。健壮性和安全性是CLR最优先考虑的目标,如果允许应用程序以这样的一种方式崩溃,就和它的设计初衷背道而驰了。缷载应用程序集必须缷载包含它的整个 AppDoamin 。” ———— 出自《CLR via C#》519页。

想要达到插件化目的,必须手动创建 AppDomain 作为插件容器和边界,在需要时卸载 AppDomain 以达到卸载插件的目的。这里不得不提及 MEF 和 MAF。MEF 使用 Import 与 Export 进行类型发现和元数据查找,还维护了组件生命周期,但与插件机制并无关联,多数情况下把它归纳到注入工具比较合适;MAF 极为强大但仍然是上述原理的运用,过于厚重关注有限。

2. 示例与现实

.Net 下插件限制已经在文章开始的时候进行了描述,机制就是自定义 AppDomain 的创建与缷载,实现并不复杂,贴一段 Demo:

1     static void Main(string[] args) {
2         var pluginDomain = AppDomain.CreateDomain("ad#1");
3         var pluginType = typeof(Plugin); // Other ways
4         var pluginInstance = (IPlugin)pluginDomain.CreateInstanceAndUnwrap(pluginType.Assembly.FullName, pluginType.FullName);
5
6         // Do stuff with pluginInstance
7         AppDomain.Unload(pluginDomain);
8     }

我们可以通过反射拿到定义在其他程序集中的 pluginType ,并在 AppDomain.Unload() 调用后删掉该程序集,它满足动态缷载的要求。

但是这个 Demo 程序实在是有太多问题:

1)如果 IPlugin 是空的标记接口,那么宿主无法调用实现类的业务逻辑;如果 IPlugin 是非空的业务接口,那么类库职责与应用职混淆在了一起?
2)接口实现类和关联类型必须使用 [Serializable] 标记或者从 MarshalByRefObject 派生,由于生产环境存在相当多的数据类型及引用,可能需要把业务上的数据结构改个遍,甚至不能实现;
3)插件的隔离性没有体现出来,不同插件可能有不同的数据库连接和独立的第三方类库引用,程序发布成为难题;

3. 目标与设想

前文列举的问题就是我们要解决的问题:

1)可运行时加载/缷载,基本原理在 Demo 中得到了体现,但是实现得非常丑陋,管理 AppDomain 是核心的底层逻辑,不应该出现在启动过程中;
2)划清类库开发与应用开发边界,我期望创建出可重复使用的插件机制而不要混入一大坨业务逻辑;
3)保证隔离性,插件需要拥有独立配置文件、各自升级的能力;

我们先进入下一节作些准备工作;

4. [Serializable] 与 MarshalByRefObject

.Net 进程总是会创建默认 AppDomain,由于插件化需要额外的 AppDomain,难免出现跨 AppDomain 边界访问对象的问题,比如宿主调用插件、为插件传递参数、获取插件的计算结果等等,我们知道有两种方法可以使用:标记 [Serializable] 以按值封送、从 MarshalByRefObject 派生以按引用封送。

举例,我们定义某接口包含了推送消息的方法 bool Push(Message message) ,如果期望在自定义 AppDomain 中创建实现类,那么该实现类需要标记 [Serializable] 以按值封送或从 MarshalByRefObject 派生以按引用封送;额外地,按引用封送时,被依赖的 Message 对象也需要满足跨边界访问要求。

那么按引用封送时类型 Message 不用特殊处理 ?确实如此,简单解释下,为封送方式的选择作出解释。

使用过 System.Runtime.Serialization.Formatters.Binary.BinaryFormatter 的同学应该和 "SerializationException: Type 'xxoo' in Assembly 'ooxx' is not marked as serializable." 打过交道。按值封送是一个序列化和反序列化的过程,看起来我们在自定义 AppDomain 中进行了类型实例化并拿到引用,实际上发生了更多事情:原始实例被序列化为字节数组传回调用逻辑所在 AppDomain,然后字节数组反序列化,该类型所在和相关的程序集被视需求加载,最后得到了是对原始对象的精确拷贝及该拷贝的引用,而原始类型实例会在垃圾回收中被销毁。

按值封送的类型实例化过程中,相关程序集已在调用方 AppDomain 完成加载即我们已经拥有 Message 类型信息,调用 Push() 方法时不会存在跨 AppDomain 边界访问对象的问题,故 Message 对象无须处理。

按引用封送拿到的是类型实例的代理,我们通过它与原始对象打交道。

基于上述描述和可缷载的插件化要求,我们应该选择按引用封送。

接着关注下性能问题,以下是基本测试。

 1     public interface IPlugin {
 2         Int32 X { get; set; }
 3     }
 4
 5     public class Plugin : IPlugin {
 6         public Int32 X { get; set; }
 7     }
 8
 9     [Serializable]
10     public class MarshalByRefValuePlugin : IPlugin {
11         public Int32 X { get; set; }
12     }
13
14     public class MarshalByRefTypePlugin : MarshalByRefObject, IPlugin {
15         public Int32 X { get; set; }
16     }
17
18     public class MarshalByRefTypePluginProxy : MarshalByRefObject {
19         private readonly IPlugin h = new Plugin();
20
21         public void Proceed() {
22             h.X++;
23         }
24     }

MarshalByRefTypePluginProxy 相对其他实现比较特殊,它是一个装饰器模式;调用测试如下,PerformanceRecorder 是我写的测试类,它内部包含一个 Stopwatch,接收整型数及一个委托列表,返回每个委托执行声明次数所需要的时间等结果;

 1     static void Main(string[] args) {
 2         var h1 = new Plugin();
 3         var h2 = new MarshalByRefValuePlugin();
 4         var h3 = new MarshalByRefTypePlugin();
 5
 6         AppDomain ad = AppDomain.CreateDomain("ad#2");
 7         var t1 = typeof(MarshalByRefTypePlugin);
 8         var h4 = (IPlugin)ad.CreateInstanceAndUnwrap(t1.Assembly.FullName, t1.FullName);
 9         var t2 = typeof(MarshalByRefValuePlugin);
10         var h5 = (IPlugin)ad.CreateInstanceAndUnwrap(t2.Assembly.FullName, t2.FullName);
11
12         var t3 = typeof(MarshalByRefTypePluginProxy);
13         var py = (MarshalByRefTypePluginProxy)ad.CreateInstanceAndUnwrap(t3.Assembly.FullName, t3.FullName);
14
15         var records = PerformanceRecorder.Invoke(100000,
16             () => h1.X++, () => h3.X++, () => h2.X++, () => h4.X++, () => h5.X++, py.Proceed);
17
18         foreach (var r in records) {
19             Console.WriteLine("{0} {1,4} {2}",
20                 r.RunningTime, r.CollectionCount, r.TotalMemory);
21         }
22     }

可以看到结果:标记 [Serializable] 的 MarshalByRefValuePlugin,由于实例调用并不会发生跨 AppDomain 边界的对象访问,无论是直接创建还是使用自定义 AppDomain 创建都没有显著的性能差异;而继承自 MarshalByRefObject 的 MarshalByRefTypePlugin,在默认 AppDomain 中调用时性能十分接近,一旦在自定义 AppDomain 中创建、在默认 AppDomain 中访问时,性能直跌谷底。

00:00:00.0016055    3 63004
00:00:00.0020829    6 67988
00:00:00.0019477    9 67988
00:00:01.7473949  146 71648
00:00:00.0020485  149 71648
00:00:00.0770707  152 71648
Press any key to continue . . .


采取装饰器模式的 MarshalByRefTypePluginProxy 很有意思,它依赖 IPlugin 实例工作,因为 IPlugin 调用发生在自定义 AppDomain 内部,一定程度上消除了跨 AppDomain 边界的对象访问,虽然相比直接调用存在不小性能差距,但相比按引用封送加跨 AppDomain 边界的调用的使用方式,性能提升巨大。

5. 思路与实现

一方面接口可以有相当多的实现,而去操作每个实例过于细粒度;另一方面实践中我们常常以项目即 Visual Studio 里的 Project 定义业务,所以我选择使用项目编译结果作为插件边界。使用文件夹分隔能很方便地保证物理隔离,同时配合 AppDomainSetup 初始化 AppDomain 便能做到配置文件和第三方类库引用独立!

另一方面前文提到的 MarshalByRefTypePluginProxy 相对直接的插件调用拥有一定的性能优势,我们完全将其与自定义 AppDomain 关联、当作宿主与插件的桥梁,达到调用业务逻辑、插件管理的目的。

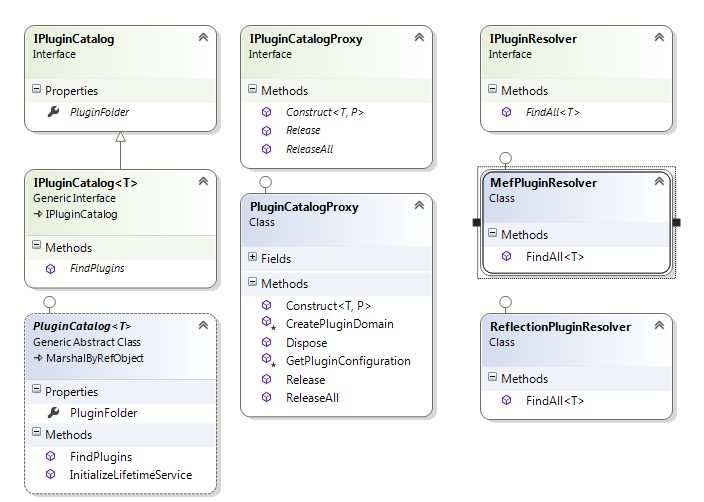

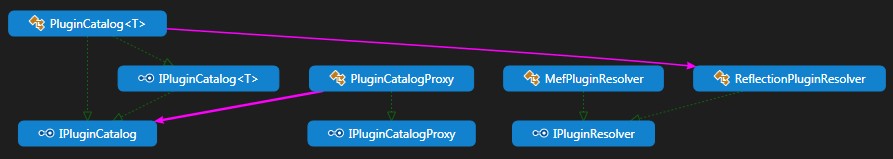

核心类型为 IPluginCatalog 与 IPluginCatalogProxy。前者并供应用开发人员扩展和操作业务逻辑,后者聚合前者,通过路径管理 自定义 AppDomain 和 IPluginCatalogProxy 实例,是核心逻辑;IPluginResolver 承担默认的类型发现职责。

IPluginCatalog 与相关实现:IPluginCatalog 仅定义了插件目录,泛型 IPluginCatalog<out T> 定义了插件类型查找方法,PluginCatalog<T> 继承自 MarshalByRefObject 作为默认实现,FindPlugins() 被标记为虚方法,应用开发人员可以很方便地重写,而 InitializeLifetimeService() 方法返回 null 以避免原始对象被垃圾回收。

IPluginCatalogProxy 与相关实现: IPluginCatalogProxy 定义了泛型的 Construct<T, P>() 方法和约束,T 被要求从 IPluginCatalog<P> 定义。PluginCatalogProxy.Construct() 方法调用前会检查内部字典以创建或获取自定义 AppDomain,接着在该 AppDomain 上创建类型为 T 的 IPluginCatalog<P> 实例;Release() 方法执行 AppDomain 的查找和卸载逻辑,用户扩展的 IPluginCatalog 实例还可以定义资源清理工作,例如停止计数器、释放数据库连接。

注意:本例中的IPluginCatalog 实现及类型的实例均调用了的使用了 AppDomain.CreateInstanceAndUnwrap(string assemblyName, string typeName) 重载,该方法将调用目标类型的无参构造函数,其他重载,

逻辑不过百来行,先不放到 Github 上。

logs_code_hide('b910d30f-effe-4d53-8a41-5e39f84f37d3',event)" src="/Upload/Images/2015051410/2B1B950FA3DF188F.gif" alt="" />
  1 using System;
  2 using System.Collections.Generic;
  3 using System.ComponentModel.Composition.Hosting;
  4 using System.IO;
  5 using System.Reflection;
  6 using System.Linq;
  7 using System.Text;
  8 using System.Threading.Tasks;
  9
 10 namespace ChuyeEventBus.Plugin {
 11     public interface IPluginResolver {
 12         IEnumerable<T> FindAll<T>(String pluginFolder);
 13     }
 14
 15     public class MefPluginResolver : IPluginResolver {
 16         public IEnumerable<T> FindAll<T>(String pluginFolder) {
 17             var catalog = new AggregateCatalog();
 18             catalog.Catalogs.Add(new DirectoryCatalog(pluginFolder));
 19             var container = new CompositionContainer(catalog);
 20             return container.GetExportedValues<T>();
 21         }
 22     }
 23
 24     public class ReflectionPluginResolver : IPluginResolver {
 25         public IEnumerable<T> FindAll<T>(String pluginFolder) {
 26             var basePluginType = typeof(T);
 27             var pluginTypes = Directory.EnumerateFiles(pluginFolder, "*.dll", SearchOption.TopDirectoryOnly)
 28                 .Concat(Directory.EnumerateFiles(pluginFolder, "*.exe", SearchOption.TopDirectoryOnly))
 29                 .SelectMany(f => Assembly.LoadFrom(f).ExportedTypes)
 30                 .Where(t => basePluginType.IsAssignableFrom(t) && t != basePluginType
 31                     && !t.IsInterface && !t.IsAbstract);
 32             foreach (var pluginType in pluginTypes) {
 33                 yield return (T)Activator.CreateInstance(pluginType);
 34             }
 35         }
 36     }
 37
 38     public interface IPluginCatalog {
 39         String PluginFolder { get; set; }
 40     }
 41
 42     public interface IPluginCatalog<out T> : IPluginCatalog {
 43         IEnumerable<T> FindPlugins();
 44     }
 45
 46     public class PluginCatalog<T> : MarshalByRefObject, IPluginCatalog<T> {
 47         public String PluginFolder { get; set; }
 48
 49         public override object InitializeLifetimeService() {
 50             return null;
 51         }
 52
 53         public virtual IEnumerable<T> FindPlugins() {
 54             var resolver = new ReflectionPluginResolver();
 55             return resolver.FindAll<T>(PluginFolder);
 56         }
 57     }
 58
 59     public interface IPluginCatalogProxy {
 60         T Construct<T, P>(String pluginFolder) where T : IPluginCatalog<P>;
 61         void Release(String pluginFolder);
 62         void ReleaseAll();
 63     }
 64
 65     public class PluginCatalogProxy : IPluginCatalogProxy, IDisposable {
 66         private readonly Dictionary<String, AppDomain> _pluginDomains
 67             = new Dictionary<String, AppDomain>();
 68
 69         public T Construct<T, P>(String pluginFolder) where T : IPluginCatalog<P> {
 70             var pluginCatalogType = typeof(T);
 71             //todo: 从同一目录获取不同的 IPluginCatalog<P> 实例如何处 72             //var pluginKey = String.Concat(Path.GetFileName(pluginFolder), "_", pluginCatalogType.FullName) ?
 73             var pluginDomain = CreatePluginDomain(pluginFolder);
 74             var pluginCatalog = (IPluginCatalog)pluginDomain.CreateInstanceAndUnwrap(
 75                   pluginCatalogType.Assembly.FullName,
 76                   pluginCatalogType.FullName);
 77             pluginCatalog.PluginFolder = pluginFolder;
 78             return (T)pluginCatalog;
 79         }
 80
 81         protected virtual AppDomain CreatePluginDomain(String pluginFolder) {
 82             var cfg = GetPluginConfiguration(pluginFolder);
 83             var bins = new[] { pluginFolder.Substring(AppDomain.CurrentDomain.BaseDirectory.Length) };
 84             var setup = new AppDomainSetup();
 85             if (File.Exists(cfg)) {
 86                 setup.ConfigurationFile = cfg;
 87             }
 88             setup.ApplicationBase = AppDomain.CurrentDomain.BaseDirectory;
 89             setup.PrivateBinPath = String.Join(";", bins);
 90
 91             AppDomain pluginDoamin;
 92             if (!_pluginDomains.TryGetValue(pluginFolder, out pluginDoamin)) {
 93                 pluginDoamin = AppDomain.CreateDomain(pluginFolder, null, setup);
 94                 _pluginDomains.Add(pluginFolder, pluginDoamin);
 95             }
 96             return pluginDoamin;
 97         }
 98
 99         protected virtual String GetPluginConfiguration(String pluginFolder) {
100             var config = Path.Combine(pluginFolder, "main.config");
101             if (!File.Exists(config)) {
102                 config = Path.Combine(pluginFolder, Path.GetFileName(pluginFolder) + ".dll.config");
103             }
104             if (!File.Exists(config)) {
105                 var configs = Directory.GetFiles(pluginFolder, "*.dll.config", SearchOption.TopDirectoryOnly);
106
107                 if (config.Length > 1) {
108                     Debug.WriteLine(String.Format("Unknown configuration as too many .dll.config files in \"{0}\""
109                         , Path.GetFileName(pluginFolder)));
110                 }
111                 else if (config.Length == 1) {
112                     config = configs[0];
113                 }
114             }
115             return config;
116         }
117
118         public void Release(String pluginFolder) {
119             AppDomain pluginDoamin;
120             if (_pluginDomains.TryGetValue(pluginFolder, out pluginDoamin)) {
121                 AppDomain.Unload(pluginDoamin);
122                 _pluginDomains.Remove(pluginFolder);
123             }
124         }
125
126         public void ReleaseAll() {
127             var unloadTasks = _pluginDomains.Select(async p =>
128                 await Task.Run(action: () => AppDomain.Unload(p.Value))).ToArray();
129             Task.WaitAll(unloadTasks);
130             _pluginDomains.Clear();
131         }
132
133         public void Dispose() {
134             ReleaseAll();
135         }
136     }
View Code

业务逻辑的入口在哪里?我们来看一个场景和实例。计数应用需要从特定队列出队,然后操作数据库。我们定义接口 IFeature 及其实现;扩展 PluginCatalog<IFeature> 添加 StartAll() 作为业务入口;

 1     public interface IFeature {
 2         void Start();
 3     }
 4
 5     public class MyFeature : IFeature {
 6
 7         public void Start() {
 8             Console.WriteLine("MyFeature.Start()");
 9             // Grab message from message queue, calculate & persistence
10         }
11     }
12
13     public class MyPluginCatalog : PluginCatalog {
14
15         public void StartAll() {
16             Console.WriteLine("MyPluginCatalog.StartAll()");
17             foreach (var feature in FindPlugins()) {
18                 feature.Start();
19             }
20         }
21     }

PluginCatalogProxy.Construct() 方法获取到了用户定义的 PluginCatalog<T> 子类对象,而 FindPlugins() 在 MyPluginCatalog 内部使用,使得任何 IFeature 都不需要跨 AppDomain 边界访问;这里忽略掉了不是重点的 Timer 相关代码。

1     static void Main(string[] args) {
2         var pluginCatalogProxy = new PluginCatalogProxy();
3         var pluginFolder = AppDomain.CurrentDomain.BaseDirectory; // Define your own plugin folder
4         var pluginCatalog = pluginCatalogProxy.Construct(pluginFolder);
5
6         pluginCatalog.StartAll();
7         pluginCatalogProxy.Release(pluginFolder);
8     }

IPluginCatalog 是前文 MarshalByRefTypePluginProxy 逻辑的体现,配合 PluginCatalogProxy.Construct() 方法,应用开发人员可以获取到自定义 IPluginCatalog 实现类的实例而不仅仅是 IPluginCatalog 接口,这为应用开发人员提供业务入口,并将业务逻辑隔离在自定义 AppDomain 中处理,规避了实现类的跨 AppDomain 边界问题; PluginCatalogProxy 管理维护着自定义 AppDomain 的生命周期,控制了其可见性。

应用开发人员通过引用 PluginCatalogProxy 和自定义 IPluginCatalog 实例可以完成业务调用、资源清理;也可以重写相关实现定制 AppDomain;在上层应用中通过文件监视,动态的插件加载、卸载不在话下;原理并不复杂,园友完全可以自行实现,处理好 AppDomain 边界问题即可。

在技术上,可以对 PluginCatalogProxy 使用单例模式,只是丧失了对其内部实现的修改能力; IPluginCatalog<out T>.FindPlugins() 也只是希望在子类调用而不是任何地方,可以在其实现中显式实现该接口来达到目的,大概是这样子:

 1 public class PluginCatalog : MarshalByRefObject, IPluginCatalog {
 2         //...
 3         protected virtual IEnumerable FindPlugins() {
 4             var resolver = new ReflectionPluginResolver();
 5             return resolver.FindAll(PluginFolder);
 6         }
 7
 8         IEnumerable IPluginCatalog.FindPlugins() {
 9             return FindPlugins();
10         }
11     }
View Code

6. 后记

泛型与逆变使用可能有些晦涩,看多两次也不是太难理解,思路最重要。

关于插件的部署方式,我的实践如前文所提,宿主程序的根目录下创建文件夹,各业务实现再分别创建子文件夹;为了达到不停止插件宿主更新插件的目标,我们并不能直接在上述文件夹中进行类型发现和加载,而是需要使用一个拷贝目录,原样复制插件目录结构并加以监视,当发现插件目标更新时,优雅地停止相关业务逻辑、卸载对应 AppDomain 、更新对应的文件拷贝、重新启动业务逻辑。

不得说说 Asp.Net,实践中我们知道无论是修改 Web.config 还是覆盖新的 dll,下次访问时站点会再次 JIT 编译,原理和刚才描述的大致相同,站点被复制到了特定临时文件夹,w3wp 通过额外的 AppDomain 寄宿了我们的站点。从这个意义 MVC 应用的插件化重点并不在于如何管理 AppDomain,路由注册、虚拟目录和视力查找才是重点。

插件系统中的异常处理是不小的话题,自定义 AppDomain 里的异步线程下未处理异常是进程 Crash 的罪魁祸首——— w3wp 进程常常这么没了;而资源监控和分配需要更深入的实践。

以上代码已在项目中使用,稍后整理了丢上来。

Jusfr 原创,转载请注明来自博客园。

发表评论
用户名: 匿名
