一、项目概况

　　我们都知道RadioGroup可以实现选择框，但它有一个局限性，由于它是继承自LinearLayout的，所以只能有一个方向，横向或者纵向；但有时候仅一行的RadioGroup并不能满足实际的需求，比如在一行的宽度下显示不完所有的选项，设计上又不允许左右滑动，这时候RadioGroup就不能满足这样的功能设计了；基于此，我写了这个MultiLineRadioGroup并且开源出来；

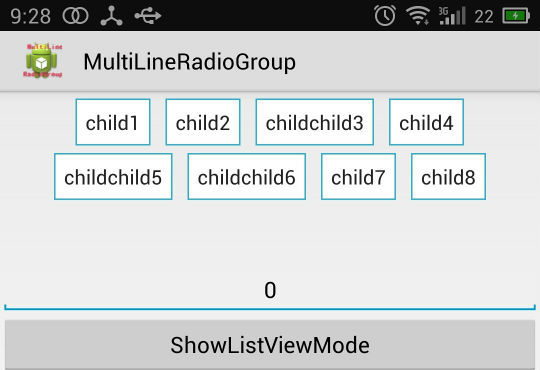

1、程序界面效果图

2、功能接口

在Api开发上，能够用到的功能及我能想到的，基本都已经添加完毕；具体如下：

• child选项添加，删除
• child选项选中，取消选中
• child对齐方式(左|中|右)
• child行间距，左右间距
• 设置选择模式(单选|多选)
• 获取已选选项
• child选择状态的监听回调查

3、Demo链接地址

　　https://github.com/a284628487/MultiLineRadioGroup

二、项目分析

1、基于上面的功能设计，为了设计方便，添加了一些自定义属性；

    <declare-styleable name="MultiLineRadioGroup">
        <attr name="child_margin_horizontal" format="dimension" />
        <attr name="child_margin_vertical" format="dimension" />
        <attr name="child_layout" format="integer" />
        <attr name="child_count" format="integer" />
        <attr name="child_values" format="integer" />
        <attr name="single_choice" format="boolean" />
        <attr name="gravity" format="integer" />
    </declare-styleable>

上面的几个自定义属性分别表示

• child水平间距
• child上下间距
• child对应的layout布局文件(后面会讲到，此属性必须配置)
• 初始元素个数
• 初始元素值列表
• 选择模式(单选|多选)
• child对齐方式

2、在layout中使用MultiLineRadioGroup

　　(1)、定义一个包含MultiLineRadioGroup的xml文件

    <org.ccflying.MultiLineRadioGroup
        android:id="@+id/content"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:child_layout="@layout/child"
        app:child_margin_horizontal="6.0dip"
        app:child_margin_vertical="2.0dip"
        app:child_values="@array/childvalues"
        app:single_choice="true" >
    </org.ccflying.MultiLineRadioGroup>

　　(2)、定义一个根节点为CheckBox的layout文件，并把该文件id设置到MultiLineRadioGroup的child_layout属性中（注：该属性必须设置）

<CheckBox xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:background="@drawable/bg"
    android:button="@null"
    android:padding="8.0dip"
    android:textColor="@color/text_color" >
</CheckBox>

在MultiLineRadiaGroup中，它的子child元素为CheckBox，所以，必须指定一个要布局为CheckBox的child_layout，这个CheckBox可以根据你的需求设置它的不同状态下的样式；

3、MultiLineRadioGroup 核心方法分析

(1)、onMeasure

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        childCount = getChildCount();
        int flagX = 0, flagY = 0, sheight = 0;
        if (childCount > 0) {
            for (int i = 0; i < childCount; i++) {
                View v = getChildAt(i);
                measureChild(v, widthMeasureSpec, heightMeasureSpec);
                int w = v.getMeasuredWidth() + childMarginHorizontal * 2
                        + flagX + getPaddingLeft() + getPaddingRight();
                if (w > getMeasuredWidth()) {
                    flagY++;
                    flagX = 0;
                }
                sheight = v.getMeasuredHeight();
                flagX += v.getMeasuredWidth() + childMarginHorizontal * 2;
            }
            rowNumber = flagY;
        }
        int height = (flagY + 1) * (sheight + childMarginVertical)
                + childMarginVertical + getPaddingBottom() + getPaddingTop();
        setMeasuredDimension(getMeasuredWidth(), height);
    }

遍历所有的child，并且调用measureChild来对child进行宽高的测量，再通过对宽度的累加与getWidth的值进行比较来判断是否需要换行，并且对需要用到的行数进行记录；

(2)、onLayout

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        if (!changed && !forceLayout) {
            Log.d("tag", "onLayout:unChanged");
            return;
        }
        childCount = getChildCount();
        int[] sX = new int[rowNumber + 1];
        if (childCount > 0) {
            if (gravity != LEFT) {
                for (int i = 0; i < childCount; i++) {
                    View v = getChildAt(i);
                    int w = v.getMeasuredWidth() + childMarginHorizontal * 2
                            + mX + getPaddingLeft() + getPaddingRight();
                    if (w > getWidth()) {
                        if (gravity == CENTER) {
                            sX[mY] = (getWidth() - mX) / 2;
                        } else { // right
                            sX[mY] = (getWidth() - mX);
                        }
                        mY++;
                        mX = 0;
                    }
                    mX += v.getMeasuredWidth() + childMarginHorizontal * 2;
                    if (i == childCount - 1) {
                        if (gravity == CENTER) {
                            sX[mY] = (getWidth() - mX) / 2;
                        } else { // right
                            sX[mY] = (getWidth() - mX);
                        }
                    }
                }
                mX = mY = 0;
            }
            for (int i = 0; i < childCount; i++) {
                View v = getChildAt(i);
                int w = v.getMeasuredWidth() + childMarginHorizontal * 2 + mX
                        + getPaddingLeft() + getPaddingRight();
                if (w > getWidth()) {
                    mY++;
                    mX = 0;
                }
                int startX = mX + childMarginHorizontal + getPaddingLeft()
                        + sX[mY];
                int startY = mY * v.getMeasuredHeight() + (mY + 1)
                        * childMarginVertical;
                v.layout(startX, startY, startX + v.getMeasuredWidth(), startY
                        + v.getMeasuredHeight());
                mX += v.getMeasuredWidth() + childMarginHorizontal * 2;
            }
        }
        mX = mY = 0;
        forceLayout = false;
    }

和onMeasure一样，onLayout方法也需要对child进行遍历，不过，在这里的遍历就不是进行测量了，而是对child进行摆放，摆放的时候就需要用到onMeasure方法里面所测量出的子元素的宽高等属性；

遍历可能会遍历两次，如果child对齐方式是非Left的情况下，第一次遍历计算出每行的空隙，然后根据对齐方式算出每行的第一个child的偏移left的距离，第二次遍历的时候，再根据之前算出的偏移距离对child进行layout；

(3)、其它方法

• append(String str) 附加一个child;
• insert(int position, String str) 往指定位置插入child;
• getCheckedValues()|getCheckedItems() 获取选中项;
• remove(int position) 删除指定位置的child;
• setItemChecked(int position) 选中指定位置的child;
• setGravigy(int gravity) 设置child对齐方式;

这些方法都是根据常用或者可能用到的方法来进行实现的，比较简单，就不再贴出代码，上面的Demo链接中都有；

Over！
