Android 自定义实现switch开关按钮

 2015/3/19 15:30:32  xiaochao1234  程序员俱乐部  我要评论(0)
  • 摘要:前几天在看蘑菇街上有个开关按钮:就在想是怎样实现的,于是反编译了它的源码,但是这时得到了下面的几张图片:图片对应的名称:无色长条:switch_frame;白色圆点:switch_btn_pressed;左白右红的长条:switch_bottom;黑色长条:switch_mask.那我们就用这几张图片来实现类似的效果吧。代码:SwitchButton类:[java]viewplaincopypackagecom.example.switchbutton;importandroid
  • 标签:android 实现 自定义

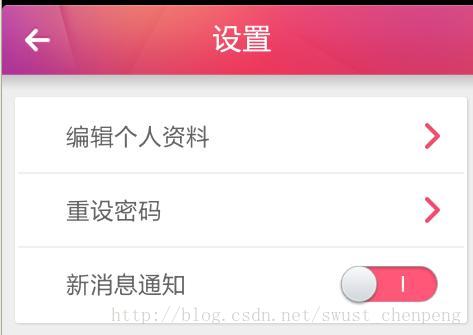

class="FocusMe">前几天在看蘑菇街上有个开关按钮:



就在想是怎样实现的,于是反编译了它的源码,但是这时得到了下面的几张图片:

图片对应的名称:

无色长条:switch_frame;

白色圆点:switch_btn_pressed;
左白右红的长条:switch_bottom;
黑色长条:switch_mask.

那我们就用这几张图片来实现类似的效果吧。

代码:

SwitchButton类:



[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. package com.example.switchbutton;
  2.
  3. import android.content.Context;
  4. import android.graphics.Bitmap;
  5. import android.graphics.BitmapFactory;
  6. import android.graphics.Canvas;
  7. import android.graphics.Paint;
  8. import android.graphics.PorterDuff.Mode;
  9. import android.graphics.PorterDuffXfermode;
  10. import android.graphics.Rect;
  11. import android.graphics.RectF;
  12. import android.util.AttributeSet;
  13. import android.view.MotionEvent;
  14. import android.view.View;
  15.
  16. public class SwitchButton extends View implements android.view.View.OnClickListener{
  17.     private Bitmap mSwitchBottom, mSwitchThumb, mSwitchFrame, mSwitchMask;
  18.     private float mCurrentX = 0;
  19.     private boolean mSwitchOn = true;//开关默认是开着的
  20.     private int mMoveLength;//最大移动距离
  21.     private float mLastX = 0;//第一次按下的有效区域
  22.
  23.     private Rect mDest = null;//绘制的目标区域大小
  24.     private Rect mSrc = null;//截取源图片的大小
  25.     private int mDeltX = 0;//移动的偏移量
  26.     private Paint mPaint = null;
  27.     private OnChangeListener mListener = null;
  28.     private boolean mFlag = false;
  29.
  30.     public SwitchButton(Context context) {
  31.         this(context, null);
  32.         // TODO Auto-generated constructor stub
  33.     }
  34.
  35.     public SwitchButton(Context context, AttributeSet attrs) {
  36.         this(context, attrs, 0);
  37.         // TODO Auto-generated constructor stub
  38.     }
  39.
  40.     public SwitchButton(Context context, AttributeSet attrs, int defStyle) {
  41.         super(context, attrs, defStyle);
  42.         // TODO Auto-generated constructor stub
  43.         init();
  44.     }
  45.
  46.     /**
  47.      * 初始化相关资源
  48.      */
  49.     public void init() {
  50.         mSwitchBottom = BitmapFactory.decodeResource(getResources(),
  51.                 R.drawable.switch_bottom);
  52.         mSwitchThumb = BitmapFactory.decodeResource(getResources(),
  53.                 R.drawable.switch_btn_pressed);
  54.         mSwitchFrame = BitmapFactory.decodeResource(getResources(),
  55.                 R.drawable.switch_frame);
  56.         mSwitchMask = BitmapFactory.decodeResource(getResources(),
  57.                 R.drawable.switch_mask);
  58.         setOnClickListener(this);
  59.         setOnTouchListener(new OnTouchListener() {
  60.
  61.             @Override
  62.             public boolean onTouch(View v, MotionEvent event) {
  63.                 // TODO Auto-generated method stub
  64.                 return false;
  65.             }
  66.         });
  67.
  68.         mMoveLength = mSwitchBottom.getWidth() - mSwitchFrame.getWidth();
  69.         mDest = new Rect(00, mSwitchFrame.getWidth(), mSwitchFrame.getHeight());
  70.         mSrc = new Rect();
  71.         mPaint = new Paint();
  72.         mPaint.setAntiAlias(true);
  73.         mPaint.setAlpha(255);
  74.         mPaint.setXfermode(new PorterDuffXfermode(Mode.DST_IN));
  75.     }
  76.
  77.     @Override
  78.     protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  79.         // TODO Auto-generated method stub
  80.         setMeasuredDimension(mSwitchFrame.getWidth(), mSwitchFrame.getHeight());
  81.     }
  82.
  83.     @Override
  84.     protected void onDraw(Canvas canvas) {
  85.         // TODO Auto-generated method stub
  86.         super.onDraw(canvas);
  87.         if (mDeltX > 0 || mDeltX == 0 && mSwitchOn) {
  88.             if(mSrc != null) {
  89.                 mSrc.set(mMoveLength - mDeltX, 0, mSwitchBottom.getWidth()
  90.                     - mDeltX, mSwitchFrame.getHeight());
  91.             }
  92.         } else if(mDeltX < 0 || mDeltX == 0 && !mSwitchOn){
  93.             if(mSrc != null) {
  94.                 mSrc.set(-mDeltX, 0, mSwitchFrame.getWidth() - mDeltX,
  95.                     mSwitchFrame.getHeight());
  96.             }
  97.         }
[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. <span style="white-space:pre">        </span>//这儿是离屏缓冲,自己感觉类似双缓冲机制吧
  2.         int count = canvas.saveLayer(new RectF(mDest), null, Canvas.MATRIX_SAVE_FLAG
  3.                 | Canvas.CLIP_SAVE_FLAG | Canvas.HAS_ALPHA_LAYER_SAVE_FLAG
  4.                 | Canvas.FULL_COLOR_LAYER_SAVE_FLAG
  5.                 | Canvas.CLIP_TO_LAYER_SAVE_FLAG);
  6.
  7.         canvas.drawBitmap(mSwitchBottom, mSrc, mDest, null);
  8.         canvas.drawBitmap(mSwitchThumb, mSrc, mDest, null);
  9.         canvas.drawBitmap(mSwitchFrame, 00null);
  10.         canvas.drawBitmap(mSwitchMask, 00, mPaint);
  11.         canvas.restoreToCount(count);
  12.     }
  13.
  14.     @Override
  15.     public boolean onTouchEvent(MotionEvent event) {
  16.         // TODO Auto-generated method stub
  17.         switch (event.getAction()) {
  18.         case MotionEvent.ACTION_DOWN:
  19.             mLastX = event.getX();
  20.             break;
  21.         case MotionEvent.ACTION_MOVE:
  22.             mCurrentX = event.getX();
  23.             mDeltX = (int) (mCurrentX - mLastX);
  24.             // 如果开关开着向左滑动,或者开关关着向右滑动(这时候是不需要处理的)
  25.             if ((mSwitchOn && mDeltX < 0) || (!mSwitchOn && mDeltX > 0)) {
  26.                 mFlag = true;
  27.                 mDeltX = 0;
  28.             }
  29.
  30.             if (Math.abs(mDeltX) > mMoveLength) {
  31.                 mDeltX = mDeltX > 0 ? mMoveLength : - mMoveLength;
  32.             }
  33.             invalidate();
  34.             return true;
  35.         case MotionEvent.ACTION_UP:
  36.             if (Math.abs(mDeltX) > 0 && Math.abs(mDeltX) < mMoveLength / 2) {
  37.                 mDeltX = 0;
  38.                 invalidate();
  39.                 return true;
  40.             } else if (Math.abs(mDeltX) > mMoveLength / 2 && Math.abs(mDeltX) <= mMoveLength) {
  41.                 mDeltX = mDeltX > 0 ? mMoveLength : -mMoveLength;
  42.                 mSwitchOn = !mSwitchOn;
  43.                 if(mListener != null) {
  44.                     mListener.onChange(this, mSwitchOn);
  45.                 }
  46.                 invalidate();
  47.                 mDeltX = 0;
  48.                 return true;
  49.             } else if(mDeltX == 0 && mFlag) {
  50.                 //这时候得到的是不需要进行处理的,因为已经move过了
  51.                 mDeltX = 0;
  52.                 mFlag = false;
  53.                 return true;
  54.             }
  55.             return super.onTouchEvent(event);
  56.         default:
  57.             break;
  58.         }
  59.         invalidate();
  60.         return super.onTouchEvent(event);
  61.     }
  62.
  63.     public void setOnChangeListener(OnChangeListener listener) {
  64.         mListener = listener;
  65.     }
  66.
  67.     public interface OnChangeListener {
  68.         public void onChange(SwitchButton sb, boolean state);
  69.     }
  70.
  71.     @Override
  72.     public void onClick(View v) {
  73.         // TODO Auto-generated method stub
  74.         mDeltX = mSwitchOn ? mMoveLength : -mMoveLength;
  75.         mSwitchOn = !mSwitchOn;
  76.         if(mListener != null) {
  77.             mListener.onChange(this, mSwitchOn);
  78.         }
  79.         invalidate();
  80.         mDeltX = 0;
  81.     }
  82. }


MainActivity:





[java] view plaincopy在CODE上查看代码片派生到我的代码片
  1. package com.example.switchbutton;
  2.
  3.
  4. import com.example.switchbutton.SwitchButton.OnChangeListener;
  5.
  6. import android.app.Activity;
  7. import android.os.Bundle;
  8. import android.util.Log;
  9. import android.view.Menu;
  10. import android.widget.Toast;
  11.
  12. public class MainActivity extends Activity {
  13.
  14.     @Override
  15.     protected void onCreate(Bundle savedInstanceState) {
  16.         super.onCreate(savedInstanceState);
  17.         setContentView(R.layout.activity_main);
  18.
  19.         SwitchButton sb = (SwitchButton) findViewById(R.id.wiperSwitch1);
  20.         sb.setOnChangeListener(new OnChangeListener() {
  21.
  22.             @Override
  23.             public void onChange(SwitchButton sb, boolean state) {
  24.                 // TODO Auto-generated method stub
  25.                 Log.d("switchButton", state ? "开":"关");
  26.                 Toast.makeText(MainActivity.this, state ? "开":"关", Toast.LENGTH_SHORT).show();
  27.             }
  28.         });
  29.     }
  30.
  31.     @Override
  32.     public boolean onCreateOptionsMenu(Menu menu) {
  33.         // Inflate the menu; this adds items to the action bar if it is present.
  34.         getMenuInflater().inflate(R.menu.main, menu);
  35.         return true;
  36.     }
  37. }


activity_main.xml:





[html] view plaincopy在CODE上查看代码片派生到我的代码片
  1. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     xmlns:tools="http://schemas.android.com/tools"
  3.     android:layout_width="match_parent"
  4.     android:layout_height="match_parent"
  5.     android:orientation="vertical"
  6.     android:paddingBottom="@dimen/activity_vertical_margin"
  7.     android:paddingLeft="@dimen/activity_horizontal_margin"
  8.     android:paddingRight="@dimen/activity_horizontal_margin"
  9.     android:paddingTop="@dimen/activity_vertical_margin" >
  10.
  11.     <ImageView
  12.         android:id="@+id/imageView"
  13.         android:layout_width="wrap_content"
  14.         android:layout_height="wrap_content" />
  15.     <com.example.switchbutton.SwitchButton
  16.         android:id="@+id/wiperSwitch1"
  17.         android:layout_width="wrap_content"
  18.         android:layout_height="wrap_content"
  19.         android:layout_marginLeft="100dip" />
  20. </LinearLayout>

主要的代码在switchbutton类中,代码有什么不足还希望大家多提提意见,自己很少写。



参考:http://stackoverflow.com/questions/11838022/how-to-paint-with-alpha

            http://blog.csdn.net/zenip/article/details/8766263
