WorkFlow使用笔记----

状态机工作流的使用：

1.首先，项目的目标框架要选择.Net4.5版本，才有状态机工作流。

2.新建“活动”项，先从工具栏拖出一个StateMachine，然后添加其他状态，通过调整状态间的连线，使两状态成为上一状态和下一状态的关系，每种状态都要有一个终态。

下面会有代码介绍如何新建一个工作流。

WorkFlow实例化：

1.定位到 C:\Windows\Microsoft.NET\Framework\v4.0.30319\SQL\en 文件夹，需要用到 SqlWorkflowInstanceStoreSchema.sql 和 SqlWorkflowInstanceStoreLogic.sql 这两个sql文件。

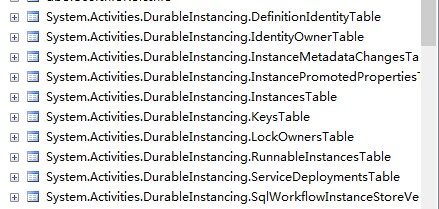

2.打开需要加入工作流持久化的数据库，右击该数据库，选择新建查询，先后执行两个脚本，则看到数据库中多了几张表（如下图）

3.创建一个空闲时自动实例化的工作流

 1             //如果你想要使用工作流进行序列化和持久化。
 2             WorkflowApplication application = new WorkflowApplication(new TestActivity());
 3
 4
 5
 6             SqlWorkflowInstanceStore store = new SqlWorkflowInstanceStore(conStr);
 7             //让当前的我们的applicaton实例跟 数据库关联一块
 8             application.InstanceStore = store;
 9
10             //当工作流空闲的时候立即让我们工作流进行卸载，之前先序列化到 咱们的  数据库里面去。
11
12             application.PersistableIdle = arg => { return PersistableIdleAction.Unload; };
13             //当工作流被卸载时显示卸载信息
14             application.Unloaded += a => { Console.WriteLine("工作流停下来了"); };
15             application.Run();//启动一个新的线程帮助我们执行工作流。

简单的工作流实例化例子以及书签（暂停工作流）的编写和使用：

1.新建一个winform项目，更改项目输出类型为“控制台”。

2.新建“代码活动”项，修改新建项的代码如下：

 1 using System;
 2 using System.Collections.Generic;
 3 using System.Linq;
 4 using System.Text;
 5 using System.Activities;
 6
 7 namespace TestWF
 8 {
 9     //书签有4步
10     //1.改基类：CodeActivity改为NativeActivity
11     //2.重写属性CanInduceIdle，改为return true;
12     //3.修改Execute方法的传入参数类型CodeActivityContext改为NativeActivityContext
13     //4.利用context.CreateBookmark(text,new BookmarkCallback(MyCallBack));创建书签
14     public sealed class BookMarkActivity : NativeActivity
15     {
16         // 定义一个字符串类型的活动输入参数
17         public InArgument<string> Text { get; set; }
18
19         protected override bool CanInduceIdle
20         {
21             get
22             {
23                 return true;
24             }
25         }
26
27
28         // 如果活动返回值，则从 CodeActivity<TResult>
29         // 派生并从 Execute 方法返回该值。
30         protected override void Execute(NativeActivityContext context)
31         {
32             // 获取 Text 输入参数的运行时值
33             //string text = context.GetValue(this.Text);
34
35             context.CreateBookmark("TestWF",MyCallBack);
36         }
37
38         private void MyCallBack(NativeActivityContext context, Bookmark bookmark, object value)
39         {
40             //可以在书签中操作书签的返回值
41         }
42     }
43 }

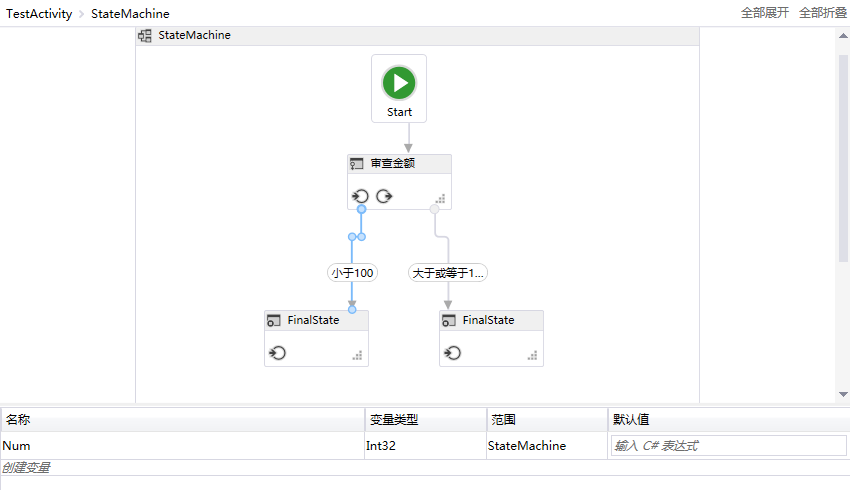

3.新建“活动”项，拖出工作流如下图所示：

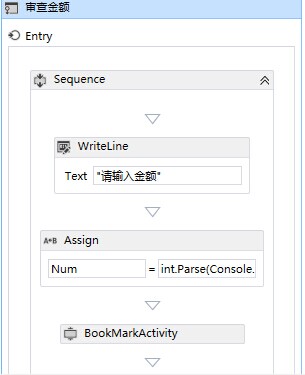

在审查金额状态中，添加如下项（如果工具栏中不存在BookMark项，请重新生成解决方案试试）：

4.在项目中添加app.config配置文件，添加连接字符串的appSetting项：

1 <?xml version="1.0" encoding="utf-8" ?>
2 <configuration>
3     <startup>
4         <supportedRuntime version="v4.0" sku=".NETFramework,Version=v4.5" />
5     </startup>
6   <appSettings>
7     <add key="conStr" value="Data Source=./;Initial Catalog=MyOA;Integrated Security=true; "/>
8   </appSettings>
9 </configuration>

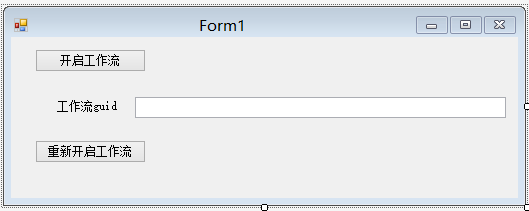

5.Form1窗口的设计：

6.在Form1.cs中添加代码：

 1 using System;
 2 using System.Activities;
 3 using System.Activities.DurableInstancing;
 4 using System.Collections.Generic;
 5 using System.ComponentModel;
 6 using System.Configuration;
 7 using System.Data;
 8 using System.Drawing;
 9 using System.Linq;
10 using System.Text;
11 using System.Threading.Tasks;
12 using System.Windows.Forms;
13
14 namespace TestWF
15 {
16
17     public partial class Form1 : Form
18     {
19         public Form1()
20         {
21             InitializeComponent();
22             textBox1.Text = Clipboard.GetText();
23         }
24
25         public static string conStr = ConfigurationManager.AppSettings["conStr"];
26         private void button3_Click(object sender, EventArgs e)
27         {
28             #region 开启工作流代码
29             //如果你想要使用工作流进行序列化和持久化。
30             WorkflowApplication application = new WorkflowApplication(new TestActivity());
31
32
33
34             SqlWorkflowInstanceStore store = new SqlWorkflowInstanceStore(conStr);
35             //让当前的我们的applicaton实例跟 数据库关联一块
36             application.InstanceStore = store;
37
38             //当工作流空闲的时候立即让我们工作流进行卸载，之前先序列化到 咱们的  数据库里面去。
39
40             application.PersistableIdle = arg => { return PersistableIdleAction.Unload; };
41             //当工作流被卸载时显示卸载信息
42             application.Unloaded += a => { Console.WriteLine("工作流停下来了"); };
43             application.Run();//启动一个新的线程帮助我们执行工作流。
44             #endregion
45             textBox1.Text = application.Id.ToString();
46             //将工作流的guid粘贴到剪贴板中，以便下一次程序启动时能取到
47             Clipboard.SetText(textBox1.Text);
48
49         }
50
51         private void button2_Click(object sender, EventArgs e)
52         {
53             #region 恢复工作流代码
54             WorkflowApplication application = new WorkflowApplication(new TestActivity());
55
56             SqlWorkflowInstanceStore store = new SqlWorkflowInstanceStore(conStr);
57             //让当前的我们的applicaton实例跟 数据库关联一块
58             application.InstanceStore = store;
59
60             //当工作流空闲的时候立即让我们工作流进行卸载，之前先序列化到 咱们的  数据库里面去。
61             application.PersistableIdle = arg => { return PersistableIdleAction.Unload; };
62
63             application.Load(Guid.Parse(textBox1.Text));
64             application.ResumeBookmark("TestWF","");
65             #endregion
66         }
67
68
69     }
70 }

7.运行结果如下图：

当点击“开启工作流”时，提示“请输入金额”，当输入金额回车后由于有书签，工作流停下来被实例化到数据库中程序打印出“工作流停下来了”，再点击“重新开启工作流”，工作流继续运行到其他FinalState状态。
