WPF实现QQ群文件列表动画(一)

 2015/2/1 9:37:09  热卡  程序员俱乐部  我要评论(0)
  • 摘要:QQ群大家都用过,先看下目前QQ的群文件列表容器的效果:细心点大家就会发现,这玩意收缩和展开是带动画的,并不是很僵硬地直接收缩或者直接展开,毫无疑问,如果用WPF实现这样的效果,这里的最佳控件是Expander,WPF的Expander控件自带Collapse和Expand功能,但是用过Expander的人都知道,这玩意的Collapse或者Expand是瞬间完成的,找遍Expander所有的属性,没有发现能设置为动画伸缩的,于是想到它里面一探究竟。用Blend编辑样式如下图
  • 标签:实现 文件 QQ

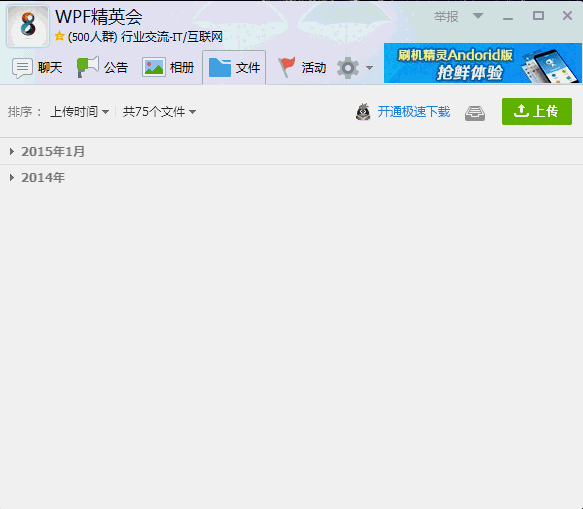

  QQ群大家都用过,先看下目前QQ的群文件列表容器的效果:

  细心点大家就会发现,这玩意收缩和展开是带动画的,并不是很僵硬地直接收缩或者直接展开,毫无疑问,如果用WPF实现这样的效果,这里的最佳控件是Expander,WPF的Expander控件自带Collapse和Expand功能,但是用过Expander的人都知道,这玩意的Collapse或者Expand是瞬间完成的,找遍Expander所有的属性,没有发现能设置为动画伸缩的,于是想到它里面一探究竟。用Blend编辑样式如下图:

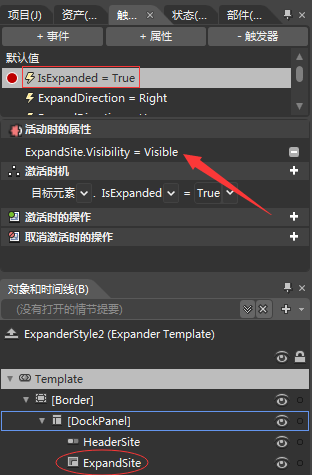

  通过Blend可以清楚地看到Expand的时候发生了什么,当它Expand的时候,把ExpandSite的Visibility改成了Visible,ExpandSite是什么呢,它就是Expander的ContentPresenter,即内容载体,难怪呢,Visibility是瞬间的,没有什么动画可言。

  看到这也许你会很失望,因为没法对Visibility这个属性做动画。是不是真的没有办法了呢,当然不是,没有条件,可以创造条件。想想能做动画的是什么,最直接的,高度,或者——Transform,那么,即使我能对单个Expander做动画伸缩,怎么保证其他的Expander能动画上下位移呢?现在有3个问题需要解决:

  1.如何去掉Expander本身的Expander和Collapse效果,因为自带的效果是单纯的设置Visibility,这个属性是没法做动画的

  2.如何对单个Expander做动画伸缩,也就是使用它的哪个属性做动画

  3.对某个Expander伸缩的时候如何让其他的Expander自动位移

这三个问题解决了,那么这种效果就实现了。

问题1的解决思路

  似乎这三个问题都涉及到了控件内部的一些逻辑,最直接的想法是写个类继承Expander,然后去override相关函数,我试过,没什么作用,即使不用调base的函数,该出现的还是会出现。如果我有源码,或者我会在Measure里做些什么,也许可以改动一些逻辑,可惜我不会,我只会改改样式什么的。于是我想到了继承和样式相结合——事实上这种办法很大程度上简化了控件的开发(相对于游离在VisualTree和LogicTree之间的程序员来说),因为Style能快速增减控件,但是实现的逻辑有限,而继承控件能轻易实现逻辑,但对于一些人来说,继承后再加个控件,在哪里加,位置、背景、Margin、BorderThickness如何这些都太TM难了,调试难度也不低,所以继承和样式结合,各取所优,利益最大化。这样的话,我可以写个样式,把IsExpanded触发的逻辑去掉,然后写个类继承Expander,在构造函数里找到这个样式并设置为自己的Style,那么第一个问题就解决了。

问题2的解决思路

  我想选高度来做动画吧,收缩好办,变为0就可以了,展开呢,高度该变为多少呢,Expander的高度是Auto,也就是根据内容来的,内容有多高展开就有多高,DoubleAnimation的To只是一个Double,没法绑定,这条路似乎有点难度。那么我用变形效果做动画呢,收缩的时候Y轴缩放为0,展开的时候Y轴缩放为1,这样我根本不用关心Expander的高度具体是多少,这样一来,问题2也得到了解决。

问题3的解决思路

  单个的Expander行为怎么去影响别人的行为呢,这似乎有点为难。其实也不难,选好容器就可以,你把它们放在Grid里肯定是不行的,Gird只提供行列和Margin,如果要我关联Expander的伸缩事件然后挨个去设行列或者margin,那是会死人的。很显然,StackPanel最适合不过了,StackPanel提供Children了自动占用空间的特性,当一个child的高度变小,其他控件是会跟着移动的。但是还有个问题,我是选Expander的变形来做动画,印象中控件的变形效果其实不是发生了真正的布局改变,所以还有一点要注意,就是使用LayoutTransform,这个变形效果是会影响到布局的,而这正是我想要的结果,这样一来,问题3也解决了。以下是效果图:

以下是部分代码:

class="code_img_closed" src="/Upload/Images/2015020109/0015B68B3C38AA5B.gif" alt="" />logs_code_hide('1a29b753-cd49-41d6-80c1-be9bdce99dac',event)" src="/Upload/Images/2015020109/2B1B950FA3DF188F.gif" alt="" />
  1 <Setter Property="Template">
  2             <Setter.Value>
  3                 <ControlTemplate TargetType="{x:Type Expander}">
  4                     <ControlTemplate.Resources>
  5                         <Storyboard x:Key="STHide">
  6                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(FrameworkElement.LayoutTransform).(TransformGroup.Children)[0].(ScaleTransform.ScaleY)"
  7                                                            Storyboard.TargetName="ExpandSite">
  8                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"
  9                                                       Value="0" />
 10                             </DoubleAnimationUsingKeyFrames>
 11                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Opacity)"
 12                                                            Storyboard.TargetName="ExpandSite">
 13                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"
 14                                                       Value="1" />
 15                             </DoubleAnimationUsingKeyFrames>
 16                         </Storyboard>
 17                         <Storyboard x:Key="STShow">
 18                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(FrameworkElement.LayoutTransform).(TransformGroup.Children)[0].(ScaleTransform.ScaleY)"
 19                                                            Storyboard.TargetName="ExpandSite">
 20                                 <EasingDoubleKeyFrame KeyTime="0"
 21                                                       Value="0" />
 22                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"
 23                                                       Value="1" />
 24                             </DoubleAnimationUsingKeyFrames>
 25                             <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Opacity)"
 26                                                            Storyboard.TargetName="ExpandSite">
 27                                 <EasingDoubleKeyFrame KeyTime="0"
 28                                                       Value="0" />
 29                                 <EasingDoubleKeyFrame KeyTime="0:0:0.2"
 30                                                       Value="1" />
 31                             </DoubleAnimationUsingKeyFrames>
 32                         </Storyboard>
 33                     </ControlTemplate.Resources>
 34                     <Border BorderBrush="{TemplateBinding BorderBrush}"
 35                             BorderThickness="{TemplateBinding BorderThickness}"
 36                             Background="{TemplateBinding Background}"
 37                             CornerRadius="3"
 38                             SnapsToDevicePixels="true">
 39                         <DockPanel>
 40                             <ToggleButton x:Name="HeaderSite"
 41                                           ContentTemplate="{TemplateBinding HeaderTemplate}"
 42                                           ContentTemplateSelector="{TemplateBinding HeaderTemplateSelector}"
 43                                           Content="{TemplateBinding Header}"
 44                                           DockPanel.Dock="Top"
 45                                           Foreground="{TemplateBinding Foreground}"
 46                                           FontWeight="{TemplateBinding FontWeight}"
 47                                           FocusVisualStyle="{StaticResource ExpanderHeaderFocusVisual}"
 48                                           FontStyle="{TemplateBinding FontStyle}"
 49                                           FontStretch="{TemplateBinding FontStretch}"
 50                                           FontSize="{TemplateBinding FontSize}"
 51                                           FontFamily="{TemplateBinding FontFamily}"
 52                                           HorizontalContentAlignment="{TemplateBinding HorizontalContentAlignment}"
 53                                           IsChecked="{Binding IsExpanded, Mode=TwoWay, RelativeSource={RelativeSource TemplatedParent}}"
 54                                           Margin="1"
 55                                           MinWidth="0"
 56                                           MinHeight="0"
 57                                           Padding="{TemplateBinding Padding}"
 58                                           Style="{StaticResource ExpanderDownHeaderStyle}"
 59                                           VerticalContentAlignment="{TemplateBinding VerticalContentAlignment}" />
 60                             <ContentPresenter x:Name="ExpandSite"
 61                                               DockPanel.Dock="Bottom"
 62                                               Focusable="false"
 63                                               HorizontalAlignment="{TemplateBinding HorizontalContentAlignment}"
 64                                               Margin="{TemplateBinding Padding}"
 65                                               Visibility="Visible"
 66                                               VerticalAlignment="{TemplateBinding VerticalContentAlignment}">
 67                                 <ContentPresenter.LayoutTransform>
 68                                     <TransformGroup>
 69                                         <ScaleTransform />
 70                                         <SkewTransform />
 71                                         <RotateTransform />
 72                                         <TranslateTransform />
 73                                     </TransformGroup>
 74                                 </ContentPresenter.LayoutTransform>
 75                             </ContentPresenter>
 76                         </DockPanel>
 77                     </Border>
 78                     <ControlTemplate.Triggers>
 79                         <EventTrigger RoutedEvent="FrameworkElement.Loaded">
 80                             <BeginStoryboard Storyboard="{StaticResource STHide}" />
 81                         </EventTrigger>
 82                         <EventTrigger RoutedEvent="Expander.Expanded">
 83                             <BeginStoryboard x:Name="STShow_BeginStoryboard"
 84                                              Storyboard="{StaticResource STShow}" />
 85                         </EventTrigger>
 86                         <EventTrigger RoutedEvent="Expander.Collapsed">
 87                             <BeginStoryboard Storyboard="{StaticResource STHide}" />
 88                         </EventTrigger>
 89                         <Trigger Property="ExpandDirection"
 90                                  Value="Right">
 91                             <Setter Property="DockPanel.Dock"
 92                                     TargetName="ExpandSite"
 93                                     Value="Right" />
 94                             <Setter Property="DockPanel.Dock"
 95                                     TargetName="HeaderSite"
 96                                     Value="Left" />
 97                             <Setter Property="Style"
 98                                     TargetName="HeaderSite"
 99                                     Value="{StaticResource ExpanderRightHeaderStyle}" />
100                         </Trigger>
101                         <Trigger Property="ExpandDirection"
102                                  Value="Up">
103                             <Setter Property="DockPanel.Dock"
104                                     TargetName="ExpandSite"
105                                     Value="Top" />
106                             <Setter Property="DockPanel.Dock"
107                                     TargetName="HeaderSite"
108                                     Value="Bottom" />
109                             <Setter Property="Style"
110                                     TargetName="HeaderSite"
111                                     Value="{StaticResource ExpanderUpHeaderStyle}" />
112                         </Trigger>
113                         <Trigger Property="ExpandDirection"
114                                  Value="Left">
115                             <Setter Property="DockPanel.Dock"
116                                     TargetName="ExpandSite"
117                                     Value="Left" />
118                             <Setter Property="DockPanel.Dock"
119                                     TargetName="HeaderSite"
120                                     Value="Right" />
121                             <Setter Property="Style"
122                                     TargetName="HeaderSite"
123                                     Value="{StaticResource ExpanderLeftHeaderStyle}" />
124                         </Trigger>
125                         <Trigger Property="IsEnabled"
126                                  Value="false">
127                             <Setter Property="Foreground"
128                                     Value="{DynamicResource {x:Static SystemColors.GrayTextBrushKey}}" />
129                         </Trigger>
130                     </ControlTemplate.Triggers>
131                 </ControlTemplate>
132             </Setter.Value>
133         </Setter>
View Code

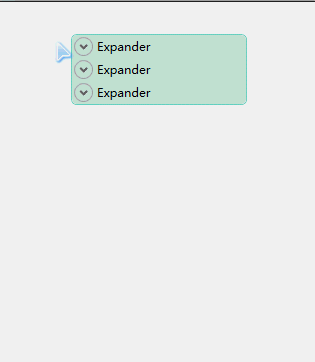

  这个样式主要是用过LayoutTransform下的ScaleTransForm做了伸缩动画,然后关联Expanded和Collapsed事件执行动画。

1   <EventTrigger RoutedEvent="Expander.Expanded">
2                             <BeginStoryboard x:Name="STShow_BeginStoryboard"
3                                              Storyboard="{StaticResource STShow}" />
4                         </EventTrigger>
5                         <EventTrigger RoutedEvent="Expander.Collapsed">
6                             <BeginStoryboard Storyboard="{StaticResource STHide}" />
7                         </EventTrigger>
View Code

  到这里似乎不需要再写个继承类来实现什么逻辑了,的确,这样的功能一个样式就搞定了,不过这里面有个缺陷,至于是什么缺陷,有什么办法弥补,将在下一篇阐述,敬请期待。

  本篇源码已在QQ群里共享,如有需要可以下载来研究
