02、Universal app 中 application bar (BottomAppBar) 的图标设置

 2015/1/24 11:21:12  段博琼  程序员俱乐部  我要评论(0)
  • 摘要:前言,windows10昨天凌晨发布了,windowsstore开发模型比以前的silverlight模型由很多优势,我也小兴奋了一把。正文:在windowsphone8.0以前的开发中,applicationbar的图标设置相对单一,到了windowsstoreapp后,appbar的设置方式较多了。首先在页面中,5个按钮的显示效果(按钮放大后,明显看到第三个“搜索按钮”出现了锯齿现象,原因是使用了png图片作为图标,其它的是使用的矢量图标或者控件,支持无损缩放)
  • 标签:图标 Map APP



     前言,windows10 昨天凌晨发布了,windows store 开发模型比以前的 silverlight 模型由很多优势,

我也小兴奋了一把。



正文:

在 windows phone 8.0 以前的开发中, application bar 的图标设置相对单一,到了 windows store app 后,

app bar 的设置方式较多了。



首先在页面中,5个按钮的显示效果(按钮放大后,明显看到第三个 “搜索按钮” 出现了锯齿现象,原因是使用了 png 图片作为图标,

其它的是使用的矢量图标 或者控件,支持无损缩放):

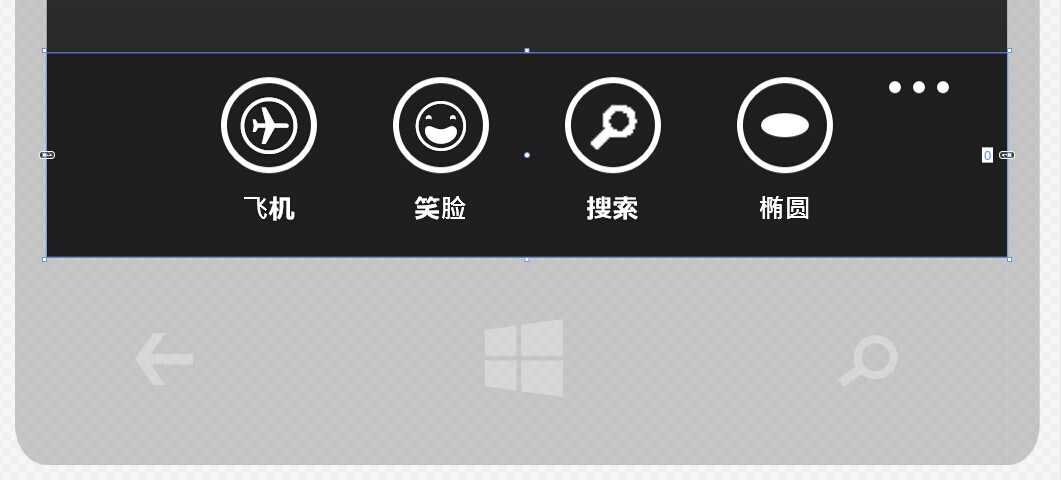

前面 4个:



第5个:



全部的相关 xaml 代码:

 <Page.BottomAppBar>
     <CommandBar>
         <AppBarButton Label="飞机">
             <AppBarButton.Icon>
                 <FontIcon FontFamily="Segoe UI Symbol" Glyph="&#xE0EB;"/>
             </AppBarButton.Icon>
         </AppBarButton>

         <AppBarButton Label="笑脸">
             <AppBarButton.Icon>
                 <SymbolIcon/>
             </AppBarButton.Icon>
         </AppBarButton>

         <AppBarButton Label="搜索">
             <AppBarButton.Icon>
                 <BitmapIcon UriSource="Images/test/search.png"/>
             </AppBarButton.Icon>
         </AppBarButton>


         <AppBarButton Label="椭圆">
             <AppBarButton.Icon>
                 <PathIcon>
                     <PathIcon.Data>
                         <EllipseGeometry  RadiusX="10" RadiusY="5" Center="20,20"/>
                     </PathIcon.Data>
                 </PathIcon>
             </AppBarButton.Icon>
         </AppBarButton>


         <AppBarButton Label="控件">
             <TextBlock Text="love" Foreground="Yellow" FontSize="15" Margin="8,10,0,0"/>
         </AppBarButton>
     </CommandBar>
 </Page.BottomAppBar>




1、飞机图标

使用的是 windows 系统默认安装的 “Segoe UI Symbol” 字体

1)在 win8.1 系统桌面右侧的 “超级按钮” 中搜索选项中,输入“字符”,打开 “字符映射表” :

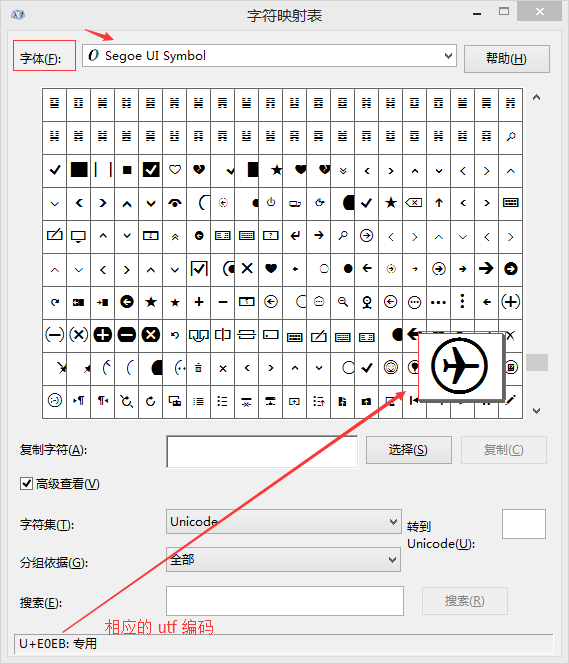

2)打开后,选择 “Segoe UI Symbol” 字体,并且选择需要设置的图标(这里选择 “飞机”):



将  "&#xE0EB;" 设置给 FontIcon 的 Glyph属性,注意前缀 &#x 和 后缀 ;

<AppBarButton Label="飞机">
    <AppBarButton.Icon>
        <FontIcon FontFamily="Segoe UI Symbol" Glyph="&#xE0EB;"/>
    </AppBarButton.Icon>
</AppBarButton>

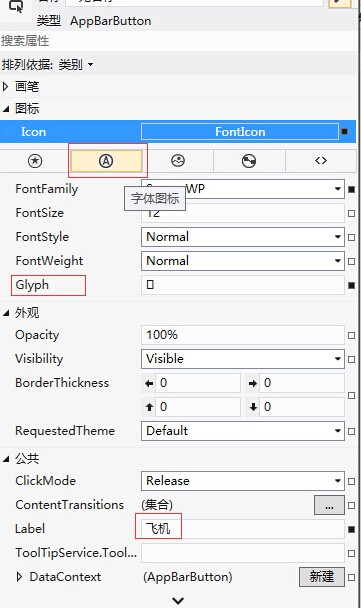

3) 可以在 xaml 页面中,选中 AppBarButton 后,点击键盘的 F4, 在属性窗口中,进行设置:



2、笑脸图标

在 xaml 中,选中app bar 中的按钮,F4 打开属性对话框,在 Symbol 下拉框中,有很多

ICON 枚举可以选择:



相关的 xaml:

 <AppBarButton Label="笑脸">
     <AppBarButton.Icon>
         <SymbolIcon/>
     </AppBarButton.Icon>
 </AppBarButton>



 3、搜索图标

这个是最简单的了,把 BitmapIcon 对象设置为本地工程目录下的一张 png 图片即可,缺点是

如果在高清屏上,有可能出现锯齿,而其它几个是支持矢量缩放的。

相关 xaml:

 <AppBarButton Label="搜索">
     <AppBarButton.Icon>
         <BitmapIcon UriSource="Images/test/search.png"/>
     </AppBarButton.Icon>
 </AppBarButton>





4、设置  PathIcon.Data

因为该 Data 对象是一个 Geometry 类型的属性,所以可以把它的众多子类赋值给它:



这里设置一个简单的椭圆:



5、直接设置 UIElement 作为 AppBarButton 的内容

1)在 xaml 页面,打开 AppBarButton的属性对话框:



这里设置为一个 TextBlock 控件:

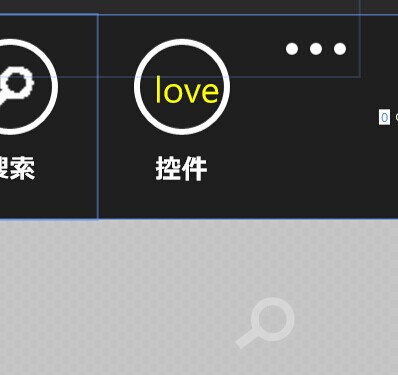

显示效果:

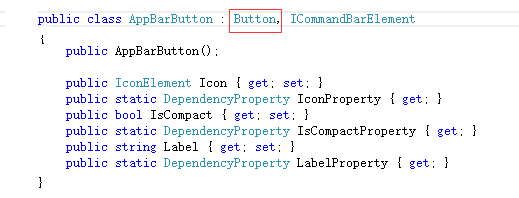

之所以可以直接设置 xmal 元素,原因是 AppBarButton 继承自 Button,

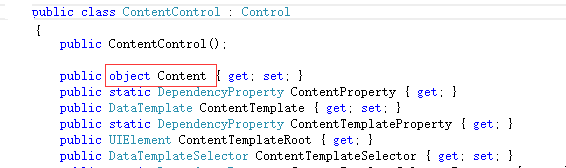

而 Button 间接继承自 ContentControl,它的 Content 属性是 object 类型的:





(另附一个园友的 “Segoe UI Symbol图标字体及常用图标列表”)





图标利器 “MetroStudio

从 version 1.0  就开始使用了,现在是最新的 version 3.0(下载地址),功能更加丰富,图标也变多了

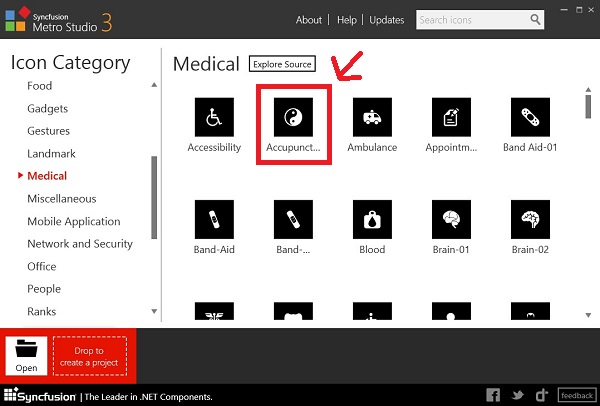

1)众多可以选择的矢量 icon:

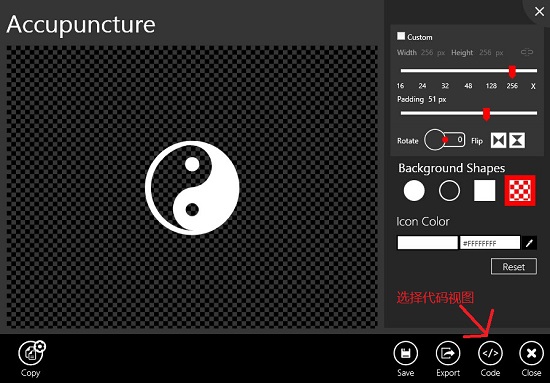

2)比如上面的 “太极” 的图案,点击“编辑按钮”,可以进行各种编辑操作:

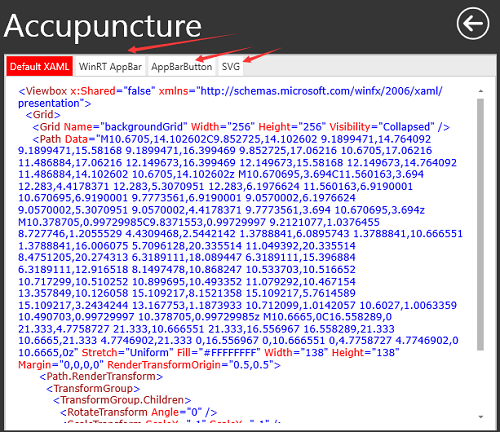

3)选择 “代码视图”,可以直接编辑生成的 xaml 和 网页绘制控件的 svg 格式的代码,相当酷:



完。
