小X教你做智能家居玩具----手机万能红外遥控器

 2015/1/20 19:25:24  X先僧  程序员俱乐部  我要评论(0)
  • 摘要:今天小X教你用你的智能手机做一个万能遥控器需要准备一些材料:1:一个搭载38K载波的红外发射管,(波长940nm)标准模式:30KHz~60KHz;远程模式:38K。我们的万能遥控器最好使用品牌的品牌的38K+-5KB都适用正常的38K+-3KB适用部分山寨的遥控器载波最大到最大38K±20K,我们的遥控器将无法使用了,所以我们的万能遥控器只能控制85%左右的红外设备适用与于下列带红外控制的设备(电视,机顶盒,空调,投影仪,盒子,DVD,功放,单反,风扇,红外灯
  • 标签:手机 教你 智能

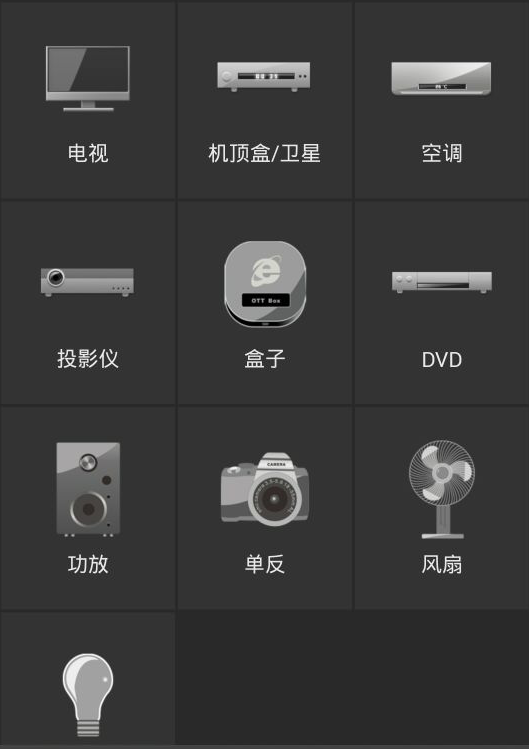

今天小X教你用你的智能手机做一个万能遥控器     需要准备一些材料:     1:一个搭载38K载波的红外发射管,(波长940nm)         标准模式:30KHz~60KHz;远程模式:38K。   我们的万能遥控器最好使用品牌的    品牌的38K+-5KB都适用    正常的38K+-3KB适用    部分山寨的遥控器载波最大到最大38K±20K,我们的遥控器将无法使用了, 所以我们的万能遥控器只能控制85%左右的红外设adb4419b54409d1abc1c654/clipboard.png" alt="" data-media-type="image" data-attr-org-src-id="2CB884780F684B89AA73784AF8131BEF" data-attr-org-img-file="file:///C:/Users/xbs/AppData/Local/YNote/data/cckj_xbs@163.com/62cde90c2adb4419b54409d1abc1c654/clipboard.png" />   适用与于下列带红外控制的设备(电视,机顶盒,空调,投影仪,盒子,DVD,功放,单反,风扇,红外灯)               需要一个载波为38K的红外发射管,没有的话可以从废弃的遥控器上拆卸下来,   如何判断是否是好的,测试红外发光二极管的好坏,可以按照测试普通硅二极管正反向电阻的方法测试。

工作模式:≤10mA,待机模式:≤0.5uA;



    把万用表拨在R×100或R×1K挡,黑表笔接红外发光二极管正极,红表笔接负极,测得正向电阻应在20≈40K;黑表笔接红外发光二极管负极,红表笔接正极,测得反向电阻应大于500K以上,还有一种简单的方法

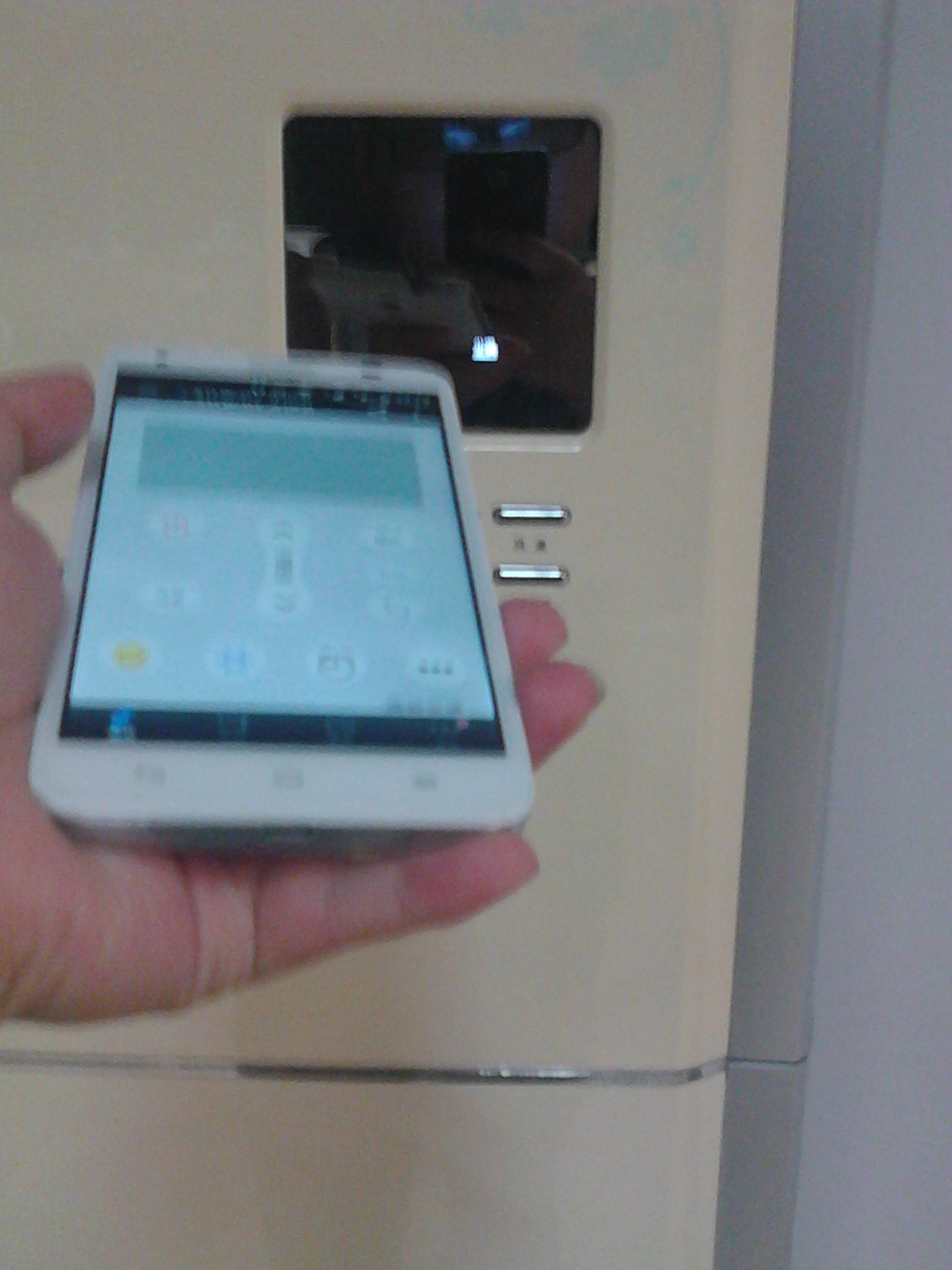

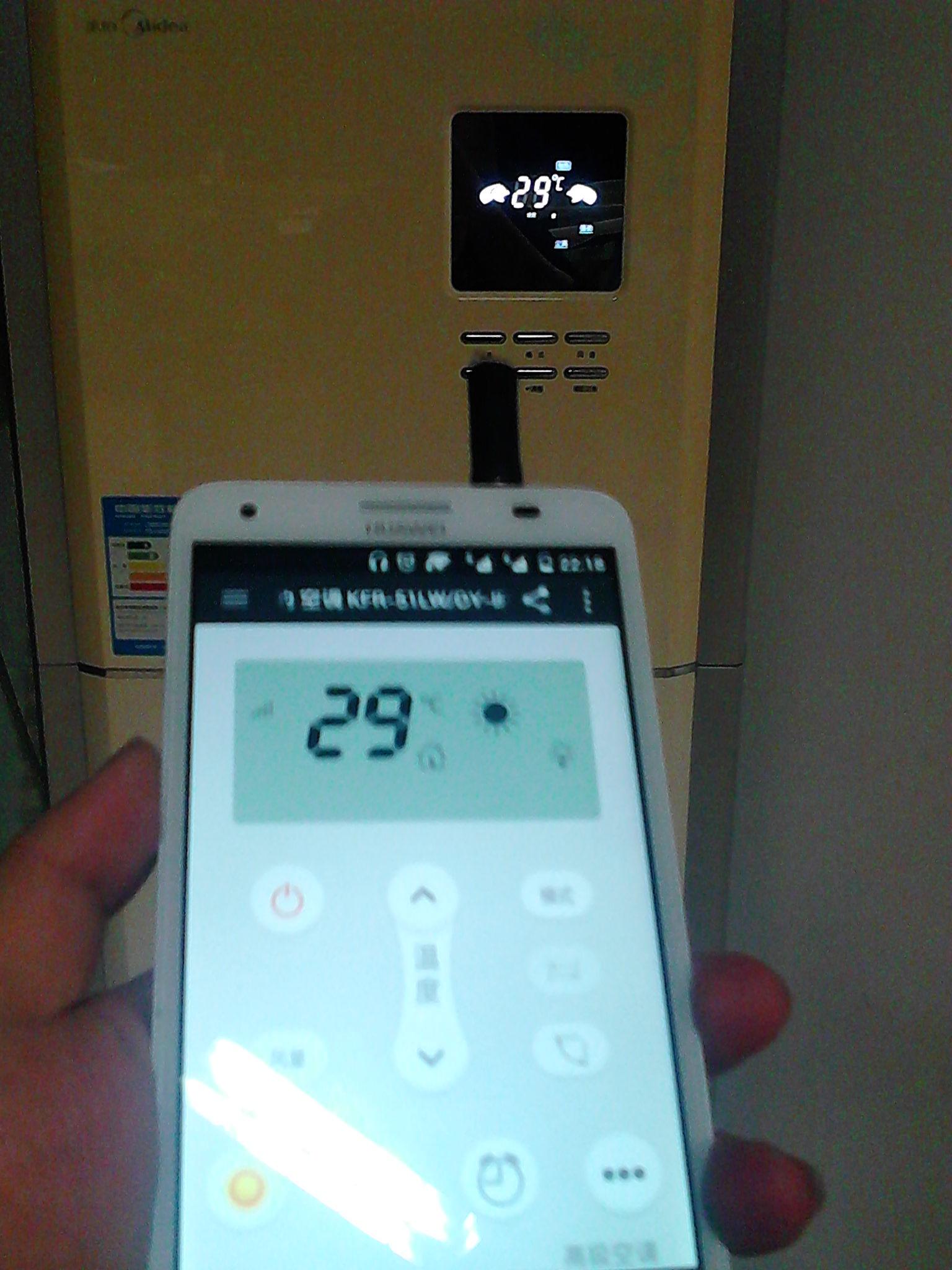

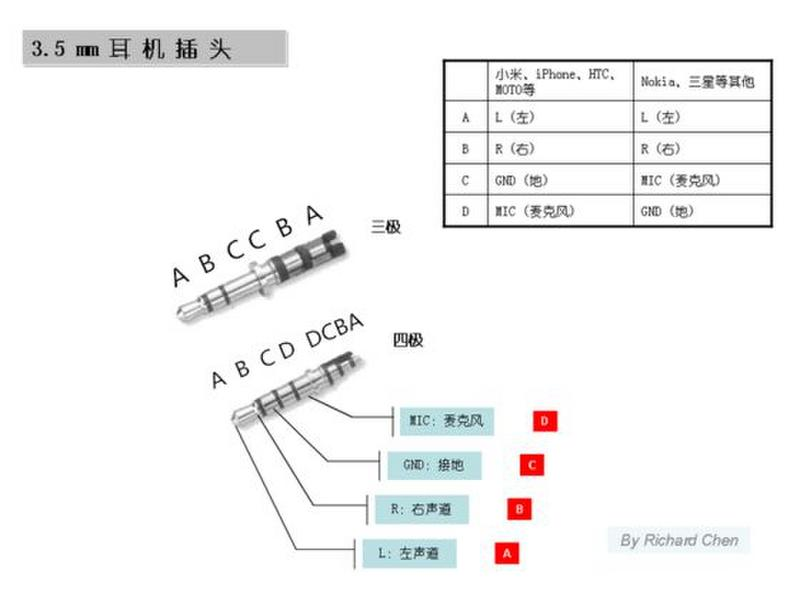

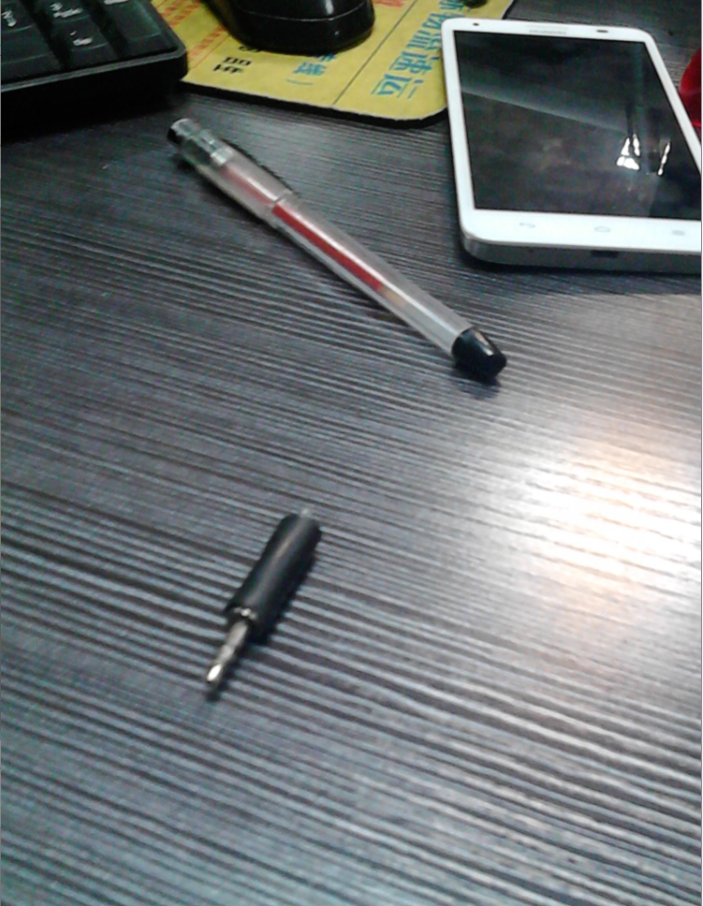

就是把你的手机相机打开,然后对着遥控器的红外发射二极管,按上面的按键,可以看到有闪光.因为红外光肉眼是看不到的.有些遥控器的看得到红光是因为里面加了部分600-700nm的可见红光.       我们最好准备多个,为了提高发射效率.在这里我准备了两个把他们并到一起,要想手机来控制,我们手机必须要红外发射管,有些手机自带的有,但是大部分内部是不带红外发射管的. 我们就得想办法,一类是用过3.5mm耳机接口,一个是USB的OTG控制,但是大部分的手机不带OTG功能,这个方法不可行.另外一种方法是通过现在所谓的36x智健,米健控制手机内部的app开启都是通过这个方法 如何使用手机连接红外管呢,我们选择3.5mm的耳机口,这个所有手机都有的.   2:   所以我们需要一个3.5mm的AUX接口           这里我们直接适用耳机上的AUX接口         减掉耳机头子           学习下AUX接口       我们把红外发射二极管焊接上去             焊接好了之后加层包皮,为了拔的时候方便些,不要太长啊,或者加一个外壳.我这里用的是热缩管.     办公室一角的空调型号美的KFR-51LW       实验室一角的美的空调         再说到原理,我们使用的是厂家公开的编码格式,这些安卓APP都已经做好了 大家下载一个手机遥控精灵的APP,98%以上的编码格式都有的,我们只需要直接史依弘就行了,简单吧 下载地址:去Google Play Store !Android Central直接搜索吧   APP配置好   下载再试试我们测试的效果吧.   控制模式,温度加减风速,定时(都正常)           控制开关机(正常)           APP还支持直接作为桌面插件更方便使用     整个测试过程使用一部华为荣荣耀,一部中兴,一部妹子用的酷派,一部山寨安卓,都测试OK.两个空调测试都正常.完美!     大量测试过程发现,必须对着接受区域.一般有个5M以上,如果加些驱动电路效果会好些,但是如果没有对准的话效果大打折扣. 还是不错的.   So easy把,这样我们就可以把手机作为我们的外能遥控器了.控制家里的电器了.

End!
