以我之前主持开发的一个商业产品：p2p网贷为例进行分析。整个的概况，可以参见：www.ydcf99.com（目的只会技术交流）
其中涉及到的部分web安全的解决可以参考最新博客：
?
1.1.需求分析

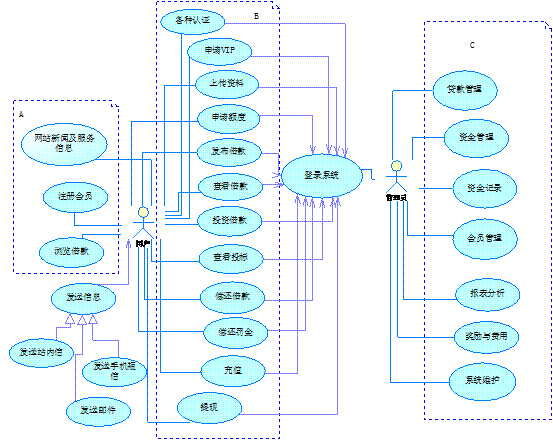

系统按功能模块进行划分可分为三大模块：网站前台交易平台，用户个人账户中心，业务后台支撑系统。根据分析可以得到图3-1所示的分析用例图
根据如图3-1所示A区域即为网站前台交易平台，主要包括的操作有网站新闻及服务信息查看，会员注册，借款浏览等。B区域即为用户个人账户中心，包括各种会员认证，VIP申请，资料上传，额度申请，借款的发布及查看，投资管理，偿还借款，充值，提现等功能。C区域即为业务后台支撑系统，包括贷款管理，资金管理，资金记录，会员管理，报表分析，奖励与费用，系统维护等功能。
1.2功能模块分析
系统按功能模块进行划分可分为三大模块：网站前台交易平台，用户个人账户中心，业务后台支撑系统。对这三大模块进行功能的细分：
网站前台交易平台：可以细分为四个模块，分别是贷款标浏览，贷款标详情，会员注册和网站信息查阅。具体功能模块图如图1-2所示：

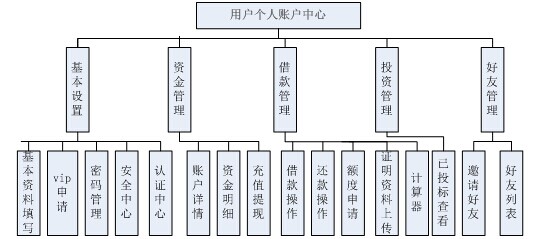

用户个人账户中心：可以细分为五个功能模块，分别为基本设置，资金管理，借款管理，投资管理和好友管理。具体功能模块图如图1-3所示：

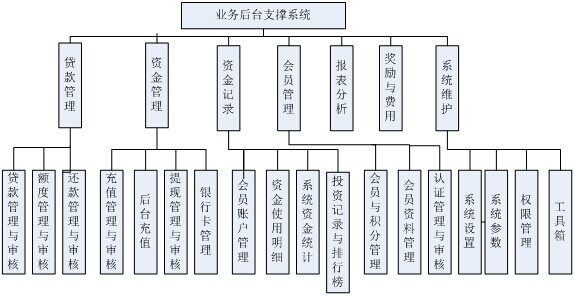

业务后台支撑系统：可以细分为七个功能模块，分别是贷款管理，资金管理，资金记录，会员管理，报表分析，奖励与费用和系统维护。具体功能模块图如图1-4所示：
1.3功能模块分析
贷款流程
用户注册并通过短信验证码验证成功后成为本系统的会员，有相应的会员中心。会员登录中心后首先需要填写基本资料，有个人资料，联系资料，单位资料， 财务资料，房产资料，联保资料等。成功填写完资料后需要经过一系列的认证，包括邮箱认证，手机认证，实名认证，现场认证，视频认证，资料认证等。待管理员 审核成功后可以申请VIP会员，管理员审核成功后用户即可进行正常贷款。
会员首先选择自己需要发起的标种，分别有抵押标，信用标，秒还标，净值标。

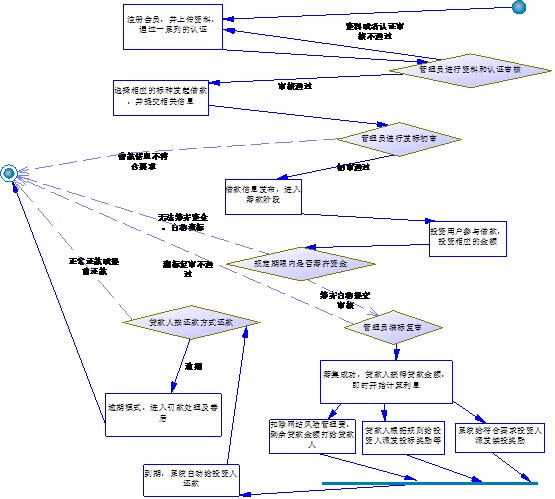

选择标种后填写相应的贷款信息，核查无误后贷款提交，管理员进行发标审核，审核通过后，就进行资金的募集，在规定时间内成功募集到资金，则自动提交 管理员进行满标复审，复审通过后则进入还款阶段，按照提交贷款所选择的还款方式进行还款，若出现逾期，则按相应的规则进行处罚。若未成功募集满资金，则本 次借款自动流标。整个流程图如图1-3所示：
投标流程

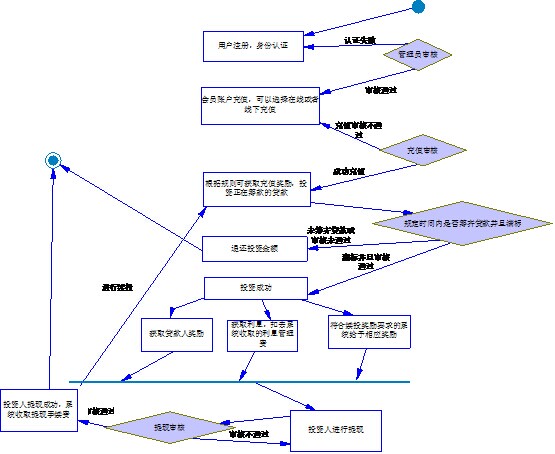

用户注册并通过短信验证码验证成功后成为本系统的会员，进行身份验证，验证审核通过后进行账户的充值，充值成功后对正在筹资的标进行投资，满标通过后即投标成功，收取相应的本金和利息，之后可以选择继续投资其他标或进行提现。整个流程图如图1-4所示：
1.4数据库分析
系统概念设计
?????? 本系统E-R图分析如图1-5所示。主要实体为借款，投标记录，应收明细，还款明细，奖励记录，回款记录，续投奖励记录等。
系统物理模型简介

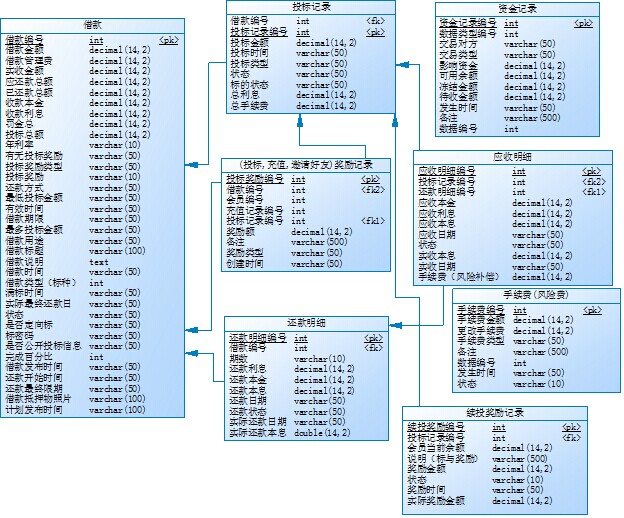

会员的借款和投资是本系统的核心流程之一，以图1-6所示物理模型进行分析。
会员发起借款，提交确认借款信息后，借款信息将被存储在“借款”表中，系统管理员通过网站后台对借款进行发标初审和设定借款发布时间，审核结果存储 在“借款”表的“状态”字段中，借款发布时间存储在“借款”表的“计划发布时间”字段中，待发标初审通过并到达发布时间，借款将自动发布，“借款”表的 “状态”字段自动更新为“发布中”。
投资人浏览借款信息，投资符合条件的借款标，投资记录将被存储在“投标记录”表中，相应的在“借款”表中更新相应的“已投总额”，待“已投总额”= = “借款总额”，该借款将自动提交，系统管理员进行满标复审。复审通过后，将会计算相应的还款明细，收款明细，奖励（投标奖励），费用（网站风险补偿金）和 续投奖励等分别存储在表“还款明细”，“应收明细”，“奖励记录”，“手续费(风险费)”和“续投奖励记录”中。整个借款投标过程中涉及到的资金明细记录 都存储在“资金记录”表中。满标复审通过后，进入还款阶段，还款的物理模型分析将在后面具体展开。
本系统的另一大核心是会员还款，以图1-7所示还款物理模型进行分析：
?????? “借款”表中的“还款方式”字段存储了借款人提交借款信息时选择的还款方式，借款依照“还款方式”按期进行还款，到期正常还款或提前还款后，系统将更新 “应收明细”和“还款明细”表中的“状态”为“已还”。系统相应的收取会员的利息管理费存储于“手续费”表中。若会员逾期未还，则系统会按相应的规则自动 计算逾期罚款，存储于“逾期罚款”表中。
