? Longronglin之设计模式:
?
Christopher Alexander说过:“每一个模式描述了一个在我们周围不断重复发生的问题,以及该问题的解决方案的核心。这样,你就能一次又一次地使用该方案而不必做重复劳动”。?
??

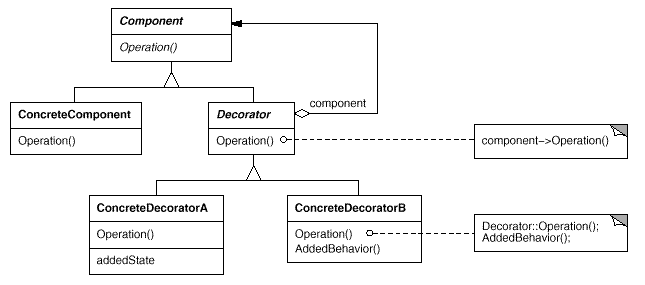

汽车制造 十三:合成模式(Composite) 合成模式:将对象以树形结构组织起来,以达成“部分-整体” 的层次结构,使得客户端对单个对象和组合对象的使用具有一致性. 合成模式就是一个处理对象的树结构的模式。合成模式把部分与整体的关系用树结构表示出来。合成模式使得客户端把一个个单独的成分对象和由他们复合而成的合成对象同等看待。 结构: windows的目录树(文件系统) 十四:装饰模式(DECORATOR) 装饰模式:装饰模式以对客户端透明的方式扩展对象的功能,是继承关系的一个替代方案,提供比继承更多的灵活性。动态给一个对象增加功能,这些功能可以再动态的撤消。增加由一些基本功能的排列组合而产生的非常大量的功能。 使用Decorator的理由是:这些功能需要由用户动态决定加入的方式和时机.Decorator提供了"即插即用"的方法,在运行期间决定何时增加何种功能. 结构: 在visio中文件可以使用背景进行装饰 变废为宝 十五:设计模式之Adapter(适配器)???? 适配器模式:把一个类的接口变换成客户端所期待的另一种接口,从而使原本因接口原因不匹配而无法一起工作的两个类能够一起工作。适配类可以根据参数返还一个合适的实例给客户端?

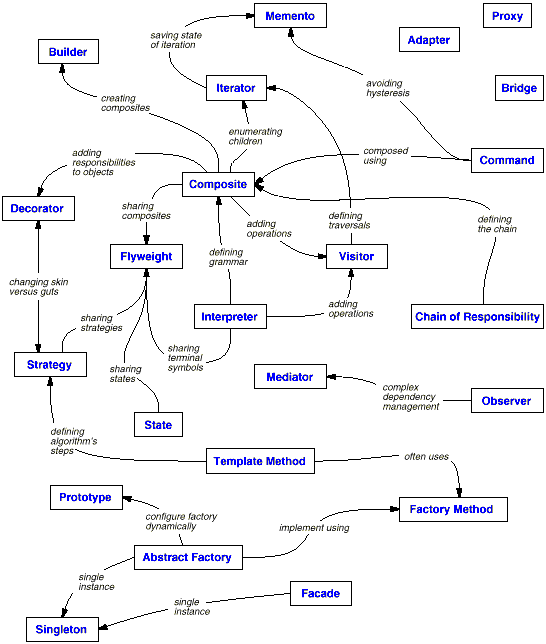

模式关系图: ? ? ? 个人图解:(^_^)没有看到下面的图解时想的 门面模式可以使用一个单体实例对象实现 抽象工厂可以创建单体实例 也可以使用工厂方法也可以使用原型创建对象实例 模板方法可以使用工厂方法实现创建实例使用策略模式定义算法使用 策略模式可以使用享元实例 与装饰模式可以相互使用 享元模式被状态,解释器,合成等模式。共享 解释器模式通过访问模式实现其动作 通过享元实现基本元素的共享 装饰模式使用策略可以实现不同的装饰效果 迭代器模式通过访问者访问对象元素 通过备忘录模式实现纪录的记忆功能 访问合成的对象 命令模式通过使用备忘录模式(参考) 执行命令 建造模式可以使用合成模式创建合成产品 责任链模式使用合成模式定义链 调停者模式可以使观察者的观察受其影响 ? 获取【下载地址】 ? 实际图解:关模式(相互关系):

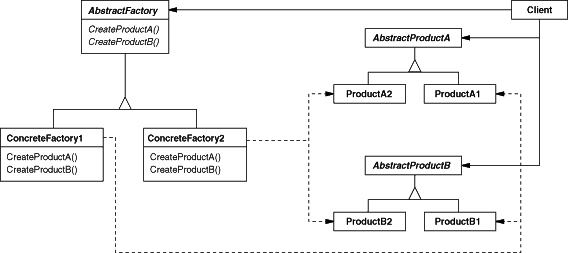

Abstract Factory类通常用工厂方法(Factory Method)实现,但它们也可以用Prototype实现。一个具体的工厂通常是一个单件Singleton。Abstract Factory与Builder相似,因为它也可以创建复杂对象。主要的区别是Builder模式着重于一步步构造一个复杂对象。而Abstract Factory着重于多个系列的产品对象(简单的或是复杂的)。Builder在最后一步返回产品,而对于Abstract Factory来说,产品是立即返回的。Composite通常是用Builder生成的。 Factory方法通常在Template Methods中被调用。Prototypes不需要创建Creator的子类。但是,它们通常要求一个针对Product类的Initialize操作。Creator使用Initialize来初始化对象。Factory Method不需要这样的操作。多态迭代器靠Factory Method来例化适当的迭代器子类。Factory Method模式常被模板方法调用。 Prototype和Abstract Factory模式在某种方面是相互竞争的。但是它们也可以一起使用。Abstract Factory可以存储一个被克隆的原型的集合,并且返回产品对象。大量使用Composite和Decorator模式的设计通常也可从Prototype模式处获益。 很多模式可以使用Singleton模式实现。参见Abstract Factory、Builder,和Prototype。 模式Bridge的结构与对象适配器类似,但是Bridge模式的出发点不同;Bridge目的是将接口部分和实现部分分离,从而对它们可以较为容易也相对独立的加以改变。而Adapter则意味着改变一个已有对象的接口。 Decorator模式增强了其他对象的功能而同时又不改变它的接口。因此Decorator对应用程序的透明性比适配器要好。结果是Decorator支持递归组合,而纯粹使用适配器是不可能实现这一点的。模式Proxy在不改变它的接口的条件下,为另一个对象定义了一个代理。Abstract Factory模式可以用来创建和配置一个特定的Bridge模式。 Adapter模式用来帮助无关的类协同工作,它通常在系统设计完成后才会被使用。然而,Bridge模式则是在系统开始时就被使用,它使得抽象接口和实现部分可以独立进行改变。适配器Adapter为它所适配的对象提供了一个不同的接口。相反,代理提供了与它的实体相同的接口。然而,用于访问保护的代理可能会拒绝执行实体会执行的操作,因此,它的接口实际上可能只是实体接口的一个子集。 Decorator模式经常与Composite模式一起使用。当装饰和组合一起使用时,它们通常有一个公共的父类。因此装饰必须支持具有Add、Remove和GetChild操作。Decorator模式不同于Adapter模式,因为装饰仅改变对象的职责而不改变它的接口;而适配器将给对象一个全新的接口。Composite模式可以将装饰视为一个退化的、仅有一个组件的组合。然而,装饰仅给对象添加一些额外的职责—它的目的不在于对象聚集。用一个装饰你可以改变对象的外表;而Strategy模式使得你可以改变对象的内核。这是改变对象的两种途径。 尽管Decorator的实现部分与Proxy相似,但Decorator的目的不一样。Decorator为对象添加一个或多个功能,而代理则控制对对象的访问。代理的实现Decorator的实现类似,但是在相似的程度上有所差别。ProtectionProxy的实现可能与Decorator的实现差不多。另一方面,Remote Proxy不包含对实体的直接引用,而只是一个间接引用,如“主机I D,主机上的局部地址。”Virtual Proxy开始的时候使用一个间接引用,例如一个文件名,但最终将获取并使用一个直接引用。 Abstract Factory模式可以与Facade模式一起使用以提供一个接口,这一接口可用来以一种子系统独立的方式创建子系统对象。Abstract Factory也可以代替Facade模式隐藏那些与平台相关的类。Mediator模式与Facade模式的相似之处是,它抽象了一些已有的类的功能。然而,Mediator的目的是对同事之间的任意通讯进行抽象,通常集中不属于任何单个对象的功能。Mediator的同事对象知道中介者并与它通信,而不是直接与其他同类对象通信。相对而言,Facade模式仅对子系统对象的接口进行抽象,从而使它们更容易使用;它并不定义新功能,子系统也不知道Facade的存在。通常来讲,仅需要一个Facade对象,因此Facade对象通常属于Singleton模式 Chain of Responsibility常与Composite一起使用。这种情况下,一个构件的父构件可作为它的后继。 Composite抽象语法树是一个复合模式的实例。Composite模式可被用来实现宏命令。 Memento可用来保持某个状态,命令用这一状态来取消它的效果。在被放入历史表列前必须被拷贝的命令起到一种原型的作用。Memento常与迭代器模式一起使用。迭代器可使用一个Memento来捕获一个迭代的状态。迭代器在其内部存储Memento。 Flyweight说明了如何在抽象语法树中共享终结符。 Iterator解释器可用一个迭代器遍历该结构。 Visitor可用来在一个类中维护抽象语法树中的各节点的行为。访问者可以用于对一个由Composite模式定义的对象结构进行操作。迭代器常被应用到象复合这样的递归结构上。 Facade与中介者的不同之处在于它是对一个对象子系统进行抽象,从而提供了一个更为方便的接口。它的协议是单向的,即Facade对象对这个子系统类提出请求,但反之则不行。相反,Mediator提供了各Colleague对象不支持或不能支持的协作行为,而且协议是多向的。Colleague可使用Observer模式与Mediator通信。 Command命令可使用备忘录来为可撤消的操作维护状态。如前所述备忘录可用于迭代。 Mediator通过封装复杂的更新语义。 Singleton使用Singleton模式来保证它是唯一的并且是可全局访问的。 Flyweight解释了何时以及怎样共享状态对象。状态对象通常是Singleton。Strategy对象经常是很好的轻量级对象。 Strategy模板方法使用继承来改变算法的一部分。Strategy使用委托来改变整个算法。 Interpreter访问者可以用于解释。 ? 创建型模式的讨论 用一个系统创建的那些对象的类对系统进行参数化有两种常用方法。一种是生成创建对象的类的子类;这对应于使用Factory Method模式。这种方法的主要缺点是,仅为了改变产品类,就可能需要创建一个新的子类。这样的改变可能是级联的(Cascade)。例如,如果产品的创建者本身是由一个工厂方法创建的,那么你也必须重定义它的创建者。另一种对系统进行参数化的方法更多的依赖于对象复合:定义一个对象负责明确产品对象的类,并将它作为该系统的参数。这是Abstract Factory、Builder和Prototype模式的关键特征。所有这三个模式都涉及到创建一个新的负责创建产品对象的“工厂对象”。Abstract Factory由这个工厂对象产生多个类的对象。Builder由这个工厂对象使用一个相对复杂的协议,逐步创建一个复杂产品。Prototype由该工厂对象通过拷贝原型对象来创建产品对象。在这种情况下,因为原型负责返回产品对象,所以工厂对象和原型是同一个对象。 ? 结构型模式的讨论 你可能已经注意到了结构型模式之间的相似性,尤其是它们的参与者和协作之间的相似性。这可能是因为结构型模式依赖于同一个很小的语言机制集合构造代码和对象:单继承和多重继承机制用于基于类的模式,而对象组合机制用于对象式模式。但是这些相似性掩盖了这些模式的不同意图。在本节中,我们将对比这些结构型模式,使你对它们各自的优点有所了解。 Adapter与Bridge Adapter模式和Bridge模式具有一些共同的特征。它们都给另一对象提供了一定程度上的间接性,因而有利于系统的灵活性。它们都涉及到从自身以外的一个接口向这个对象转发请求。这些模式的不同之处主要在于它们各自的用途。Bridge模式主要是为了解决两个已有接口之间不匹配的问题。它不考虑这些接口是怎样实现的,也不考虑它们各自可能会如何演化。这种方式不需要对两个独立设计的类中的任一个进行重新设计,就能够使它们协同工作。另一方面,Bridge模式则对抽象接口与它的(可能是多个)实现部分进行桥接。虽然这一模式允许你修改实现它的类,它仍然为用户提供了一个稳定的接口。Bridge模式也会在系统演化时适应新的实现。由于这些不同点,Adapter和Bridge模式通常被用于软件生命周期的不同阶段。当你发现两个不兼容的类必须同时工作时,就有必要使用Adapter模式,其目的一般是为了避免代码重复。此处耦合不可预见。相反,Bridge的使用者必须事先知道:一个抽象将有多个实现部分,并且抽象和实现两者是独立演化的。Adapter模式在类已经设计好后实施;而Bridge模式在设计类之前实施。这并不意味着Adapter模式不如Bridge模式,只是因为它们针对了不同的问题。你可能认为facade是另外一组对象的适配器。但这种解释忽视了一个事实:即facade定义一个新的接口,而Adapter则复用一个原有的接口。记住,适配器使两个已有的接口协同工作,而不是定义一个全新的接口。 Composite、Decorator与Proxy Composite模式和Decorator模式具有类似的结构图,这说明它们都基于递归组合来组织可变数目的对象。这一共同点可能会使你认为,Decorator对象是一个退化的Composite,但这一观点没有领会Decorator模式要点。相似点仅止于递归组合,同样,这是因为这两个模式的目的不同。Decorator旨在使你能够不需要生成子类即可给对象添加职责。这就避免了静态实现所有功能组合,从而导致子类急剧增加。Composite则有不同的目的,它旨在构造类,使多个相关的对象能够以统一的方式处理,而多重对象可以被当作一个对象来处理。它重点不在于修饰,而在于表示。尽管它们的目的截然不同,但却具有互补性。因此Composite和Decorator模式通常协同使用。在使用这两种模式进行设计时,我们无需定义新的类,仅需将一些对象插接在一起即可构建应用。这时系统中将会有一个抽象类,它有一些Composite子类和Decorator子类,还有 一些实现系统的基本构建模块。此时, composites和decorator将拥有共同的接口。从Decorator模式的角度看,Composite是一个ConcreteComponet。而从Composite模式的角度看,Decorator则是一个leaf。当然,他们不一定要同时使用,正如我们所见,它们的目的有很大的差别。 另一种与Decorator模式结构相似的模式是Proxy这两种模式都描述了怎样为对象提供一定程度上的间接引用,proxy和Decorator对象的实现部分都保留了指向另一个对象的指针,它们向这个对象发送请求。然而同样,它们具有不同的设计目的。像Decorator模式一样,Proxy模式构成一个对象并为用户提供一致的接口。但与Decorator模式不同的是,Proxy模式不能动态地添加或分离性质,它也不是为递归组合而设 计的。它的目的是,当直接访问一个实体不方便或不符合需要时,为这个实体提供一个替代者,例如,实体在远程设备上,访问受到限制或者实体是持久存储的。在Proxy模式中,实体定义了关键功能,而Proxy提供(或拒绝)对它的访问。在Decorator模式中,组件仅提供了部分功能,而一个或多个Decorator负责完成其他功能。Decorator模式适用于编译时不能(至少不方便)确定对象的全部功能的情况。这种开放性使 递归组合成为Decorator模式中一个必不可少的部分。而在Proxy模式中则不是这样,因为Proxy模式强调一种关系(Proxy与它的实体之间的关系),这种关系可以静态的表达。模式间的这些差异非常重要,因为它们针对了面向对象设计过程中一些特定的经常发生问题的解决方法。但这并不意味着这些模式不能结合使用。可以设想有一个Proxy - Decorator,它可以给Proxy添加功能,或是一个Proxy - Proxy用来修饰一个远程对象。尽管这种混合可能有用(我们手边还没有现成的例子),但它们可以分割成一些有用的模式。 ? 行为模式的讨论 封装变化 封装变化是很多行为模式的主题。当一个程序的某个方面的特征经常发生改变时,这些模式就定义一个封装这个方面的对象。这样当该程序的其他部分依赖于这个方面时,它们都可以与此对象协作。这些模式通常定义一个抽象类来描述这些封装变化的对象,并且通常该模式依据这个对象来命名。例如, ? 一个Strategy对象封装一个算法 ? 一个State对象封装一个与状态相关的行为 ? 一个Mediator对象封装对象间的协议 ? 一个Iterator对象封装访问和遍历一个聚集对象中的各个构件的方法。 这些模式描述了程序中很可能会改变的方面。大多数模式有两种对象:封装该方面特征的新对象,和使用这些新的对象的已有对象。如果不使用这些模式的话,通常这些新对象的功能就会变成这些已有对象的难以分割的一部分。例如,一个Strategy的代码可能会被嵌入到其Context类中,而一个State的代码可能会在该状态的Context类中直接实现。但不是所有的对象行为模式都象这样分割功能。例如,Chain of Responsibility)可以处理任意数目的对象(即一个链),而所有这些对象可能已经存在于系统中了。职责链说明了行为模式间的另一个不同点:并非所有的行为模式都定义类之间的静态通信关系。职责链提供在数目可变的对象间进行通信的机制。其他模式涉及到一些作为参数传递的对象。 对象作为参数 一些模式引入总是被用作参数的对象。例如Visitor。一个Visitor对象是一个多态的Accept操作的参数,这个操作作用于该Visitor对象访问的对象。虽然以前通常代替Visitor模式的方法是将Visitor代码分布在一些对象结构的类中,但Visitor从来都不是它所访问的对象的一部分。 其他模式定义一些可作为令牌到处传递的对象,这些对象将在稍后被调用。Command和Memento都属于这一类。在Command中,令牌代表一个请求;而在Memento中,它代表在一个对象在某个特定时刻的内部状态。在这两种情况下,令牌都可以有一个复杂的内部表示,但客户并不会意识到这一点。但这里还有一些区别:在Command模式中多态这个主题也贯穿于其他种类的模式。AbstractFactory,Builder( 3 . 2 )和Prototype都封装了关于对象是如何创建的信息。Decorator封装了可以被加入一个对象的职责。Bridge将一个抽象与它的实现分离,使它们可以各自独立的变化。很重要,因为执行Command对象是一个多态的操作。相反,Memento接口非常小,以至于备忘录只能作为一个值传递。因此它很可能根本不给它的客户提供任何多态操作。 Mediator和Observer是相互竞争的模式。它们之间的差别是, Observer通过引入Observer和Subject对象来分布通信,而Mediatorr对象则封装了其他对象间的通信。在Observer模式中,不存在封装一个约束的单个对象,而必须是由Observer和Subject对象相互协作来维护这个约束。通信模式由观察者和目标连接的方式决定:一个目标通常有多个观察者,并且有时一个目标的观察者也是另一个观察者的目标。Mediator模式的目的是集中而不是分布。它将维护一个约束的职责直接放在一个中介者中。 我们发现生成可复用的Observer和Subject比生成可复用的MMediator容易一些。Observer模式有利于Observer和Subject间的分割和松耦合,同时这将产生粒度更细,从而更易于复用的类。 另一方面,相对于Subject,Mediator中的通信流更容易理解。观察者和目标通常在它们被创建后很快即被连接起来,并且很难看出此后它们在程序中是如何连接的。如果你了解Observerr模式,你将知道观察者和目标间连接的方式是很重要的,并且你也知道寻找哪些连接。然而, Observer模式引入的间接性仍然会使得一个系统难以理解。 对发送者和接收者解耦 当合作的对象直接互相引用时,它们变得互相依赖,这可能会对一个系统的分层和重用性产生负面影响。命令、观察者、中介者,和职责链等模式都涉及如何对发送者和接收者解耦,但它们又各有不同的权衡考虑。 命令模式使用一个Command对象来定义一个发送者和一个接收者之间的绑定关系,从而支持解耦。 观察者模式通过定义一个接口来通知目标中发生的改变,从而将发送者(目标)与接收者(观察者)解耦。Observer定义了一个比Command更松的发送者-接收者绑定,因为一个目标可能有多个观察者,并且其数目可以在运行时变化,因此当对象间有数据依赖时,最好用观察者模式来对它们进行解耦。中介者模式让对象通过一个Mediator对象间接的互相引用,从而对它们解耦。因此各Colleague对象仅能通过Mediatorr接口相互交谈。因为这个接口是固定的,为增加灵活性Mediator可能不得不实现它自己的分发策略。可以用一定方式对请求编码并打包参数,使得Colleague对象可以请求的操作数目不限。中介者模式可以减少一个系统中的子类生成,因为它将通信行为集中到一个类中而不是将其分布在各个子类中。然而,特别的分发策略通常会降低类型安全性。最后,职责链模式通过沿一个潜在接收者链传递请求而将发送者与接收者解耦,因为发送者和接收者之间的接口是固定的,职责链可能也需要一个定制的分发策略。因此它与Mediator一样存在类型安全的问题。如果职责链已经是系统结构的一部分,同时在链上的多个对象中总有一个可以处理请求,那么职责链将是一个很好的将发送者和接收者解耦的方法。此外,因为链可以被简单的改变和扩展,从而该模式提供了更大的灵活性。 总结,除了少数例外情况,各个行为设计模式之间是相互补充和相互加强的关系。职责链可以使用Command模式将请求表示为对象。Interpreter可以使用State模式定义语法分析上下文。迭代器可以遍历一个聚合,而访问者可以对它的每一个元素进行一个操作。行为模式也与能其他模式很好地协同工作。例如,一个使用Composite模式的系统可以使用一个访问者对该复合的各成分进行一些操作。它可以使用职责链使得各成分可以通过它们的父类访问某些全局属性。它也可以使用Decorator对该复合的某些部分的这些属性进行改写。它可以使用Observer模式将一个对象结构与另一个对象结构联系起来,可以使用State模式使得一个构件在状态改变时可以改变自身的行为。复合本身可以使用Builder中的方法创建,并且它可以被系统中的其他部分当作一个Prototype。设计良好的面向对象式系统通常有多个模式镶嵌在其中,但其设计者却未必使用这些术语进行思考。然而,在模式级别而不是在类或对象级别上的进行系统组装可以使我们更方便地获取同等的协同性。 ? 参考文献: 《Design Patterns》 《Java与模式》 《设计模式:可复用面向对象软件的基础》
