Qt on Android:创建可伸缩界面

 2015/1/8 18:20:19  jlins  程序员俱乐部  我要评论(0)
  • 摘要:使用Qt来开发Android应用,也需要适配不同移动设备,适配多种多样的屏幕和分辨率。这次我们大概来讲一下如何使用Qt提供的机制来创建可伸缩的界面。DPI必须要解释一下DPI。DPI,dotperinch,即每英寸包含的点数。还有一个概念是PPI,即每英寸包含的像素数。这个值越大,像素密度越大,小尺寸的屏幕就可以有大分辨率。比如有的Android手机,3.7吋屏幕就能提供960x540的分辨率,而有的手机,5吋屏幕却提供800x480的分辨率。这两种不同屏幕的尺寸和分辨率的手机
  • 标签:android 创建

  使用 Qt 来开发 Android 应用,也需要适配不同移动设备,适配多种多样的屏幕和分辨率。这次我们大概来讲一下如何使用 Qt 提供的机制来创建可伸缩的界面。

DPI

    必须要解释一下 DPI 。

    DPI , dot per inch ,即每英寸包含的点数。还有一个概念是 PPI ,即每英寸包含的像素数。

    这个值越大,像素密度越大,小尺寸的屏幕就可以有大分辨率。比如有的 Android 手机, 3.7 吋屏幕就能提供 960x540 的分辨率,而有的手机, 5 吋屏幕却提供 800x480 的分辨率。这两种不同屏幕的尺寸和分辨率的手机,5 吋屏看起来会有颗粒感,而 3.7 吋看起来则非常细腻。这就是像素密度带来的差别。

    DPI 对界面的影响是酱紫的:同样分辨率(按像素来说)的图片,在 DPI 越大的屏幕上,看起来就越小。

三类可伸缩元素

    一个 Qt 移动应用,大概有三类可伸缩 UI 元素:



  • 文字
  • 图片
  • 背景



    我们分别来看一下。

文字

    对于文字来讲,我们只需要设置特定的文本显示和输入控件所使用的字体(QFont)的 pointSize 即可。像 QLabel 、 QPushButton 、 QLineEdit 等等都适用这种方式。

    QFont 的大小有两种表达方式: pixelSize 和 pointSize 。 pointSize 会根据应用所在的设备的 DPI 来调整字体,使得在不同 DPI 的设备上看起来效果一致。

    Qt 里面可以单独改变一个 Widget 使用的字体,也可以通过 QApplication 来提供全局的字体,这样那些没有专门设置的 Widget ,就会使用全局的字体。


    前面我们说了,同样分辨率的图片,屏幕 DPI 越大,人眼看过去,就觉得越小。

    Qt 可以处理这种情况,我们以 QPixmap 为例来说明。

    QPixmap 有两个方法:



  • void  setDevicePixelRatio(qreal scaleFactor)
  • qreal  QPixmap::devicePixelRatio() const



    这两个方法操作一个叫作 device pixel ratio 的属性,这个属性指定了设备相关的像素和设备无关的像素之间的换算比率。我们可以通过调整它来改变一个图片在手机屏幕上看起来的效果。

    QImage 类同样有这两个方法。大家可以查阅 Qt 帮助来看 API 的细节。

    那如何获取一个设备的 devicePixelRation 呢?

    QScreen 有个方法可以返回这个值:qreal QScreen::?devicePixelRatio() const

    QGuiApplication 、 QWindow 这两个类也有同名的方法。

    我们也可以自己计算,使用 QScreen 的 logicalDotsPerInch() 方法结合一个常见的 DPI (比如 72)来计算,下面是示例代码:



[cpp]class="Apple-converted-space"> view plaincopy在CODE上查看代码片派生到我的代码片 ways" />
  1. float SizeUtil::dpiFactor()
  2. {
  3.     QScreen *screen = qApp->primaryScreen();
  4.     return 72 / screen->logicalDotsPerInch();
  5. }



    我在后面的示例中用了上面的方法。

    要说明的是,Qt 的内建控件在使用 QPixmap 和  QImage 时,会结合 devicePixelRation 来决定这个控件的大小,我们的示例里使用 QLabel 来显示图片

背景

    背景要么是某种颜色,要么是一张图片。当使用图片做背景时,面临拉伸问题。 Android 使用 9patch 图片来解决这个问题, Qt 也提供了类似的东西:border-image 。

    在基于 Qt Widgets 的应用里,我们可以通过 qss 来设置 border-image ,进而构造可伸缩的背景。



    上图是 Qt 帮助里的,四条线把一张图片切成了 9 份,使用时,可以保持四个角不变,其它部分通过拉伸或平铺填充来适应界面空间大小。



    好啦,基本的背景就这么多了,我们来看一个简单的例子

可伸缩界面示例

    我们先看效果后看代码。

效果图

    下图是 PC 上的运行效果:

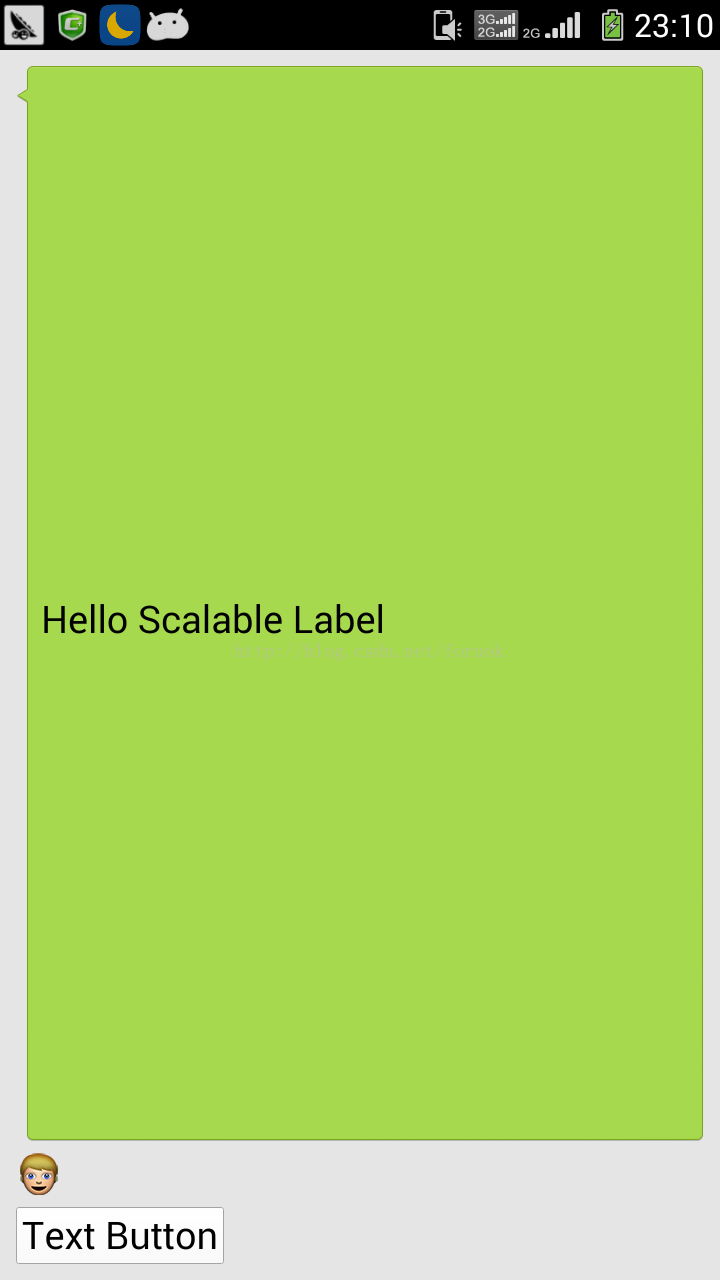

    下图是手机上的效果,此时图片没有设置 devicePixelRatio 。



    没有设置 devicePixelRatio ,图片看起来要小很多,对比它和文字,可以明显看出来比例失调。

    下图是设置了 devicePixelRatio 的效果,看起来一致了。

代码分析

    创建了一个基于 Qt Widgets 的 应用,名字是 scalabeUI ,创建了两个文件 sizeUtil.h 和 sizeUtil.cpp 。

    项目里用到了两个图片资源:



    图片我加到了 qrc 里。



    sizeUtil.h 如下:



[cpp] view plaincopy在CODE上查看代码片派生到我的代码片
  1. #ifndef SIZEUTIL_H
  2. #define SIZEUTIL_H
  3. #include <QFont>
  4. #include <QString>
  5.
  6. class SizeUtil
  7. {
  8. private:
  9.     SizeUtil(){}
  10.     SizeUtil(const SizeUtil &);
  11.     SizeUtil & operator=(const SizeUtil&);
  12. public:
  13.     ~SizeUtil(){}
  14.     static SizeUtil & instance();
  15.     int defaultFontHeight();
  16.     int widthWithDefaultFont(const QString &text);
  17.     int widthWithFont(const QString &text, int fontPointSize);
  18.     int fontHeight(int fontPointSize);
  19.     float dpiFactor();
  20. };
  21.
  22. #endif // SIZEUTIL_H


    sizeUtil.cpp 如下:





[cpp] view plaincopy在CODE上查看代码片派生到我的代码片
  1. #include "sizeUtil.h"
  2. #include <QApplication>
  3. #include <QFontMetrics>
  4. #include <QScreen>
  5.
  6. SizeUtil & SizeUtil::instance()
  7. {
  8.     static SizeUtil util;
  9.     return util;
  10. }
  11.
  12. int SizeUtil::defaultFontHeight()
  13. {
  14.     return qApp->fontMetrics().height();
  15. }
  16.
  17. int SizeUtil::widthWithDefaultFont(const QString &text)
  18. {
  19.     return qApp->fontMetrics().boundingRect(text).width();
  20. }
  21.
  22. int SizeUtil::widthWithFont(const QString &text, int fontPointSize)
  23. {
  24.     QFont f = qApp->font();
  25.     f.setPointSize(fontPointSize);
  26.     QFontMetrics fm(f);
  27.     return fm.boundingRect(text).width();
  28. }
  29.
  30. int SizeUtil::fontHeight(int fontPointSize)
  31. {
  32.     QFont f = qApp->font();
  33.     f.setPointSize(fontPointSize);
  34.     QFontMetrics fm(f);
  35.     return fm.height();
  36. }
  37.
  38. float SizeUtil::dpiFactor()
  39. {
  40.     QScreen *screen = qApp->primaryScreen();
  41.     return 72 / screen->logicalDotsPerInch();
  42. }


    SizeUtil 类主要是用来计算文本的像素大小。



    新建项目向导给我们生成了 widget.cpp 和 widget.h ,我修改了一下 widget.cpp ,针对文字、图片、背景三种情况,做了处理。代码如下:



[cpp] view plaincopy在CODE上查看代码片派生到我的代码片
  1. #include "widget.h"
  2. #include <QVBoxLayout>
  3. #include <QHBoxLayout>
  4. #include <QLabel>
  5. #include <QPushButton>
  6. #include "sizeUtil.h"
  7.
  8. Widget::Widget(QWidget *parent)
  9.     : QWidget(parent)
  10. {
  11.     QVBoxLayout *layout = new QVBoxLayout(this);
  12.
  13.     //case 1. background
  14.     QLabel *label = new QLabel("Hello Scalable Label");
  15.     layout->addWidget(label, 1);
  16.     /* top right bottom left */
  17.     label->setStyleSheet(
  18.                 "QLabel{border-image:url(:/bkgnd.9.png) 38 6 6 16;"
  19.                 " border-left-width: 16; border-top-width: 38;"
  20.                 " border-right-width: 6; border-bottom-width: 6}");
  21.
  22.     //case 2. image
  23.     QLabel *head = new QLabel;
  24.     QPixmap orig(":/head.png");
  25.     orig.setDevicePixelRatio(SizeUtil::instance().dpiFactor());
  26.     head->setPixmap(orig);
  27.     layout->addWidget(head);
  28.
  29.     //case 3. text button
  30.     QHBoxLayout *hlayout = new QHBoxLayout;
  31.     layout->addLayout(hlayout);
  32.     QPushButton *button = new QPushButton("Text Button");
  33.     hlayout->addWidget(button);
  34.     hlayout->addStretch(1);
  35. }
  36.
  37. Widget::~Widget()
  38. {
  39.
  40. }



    这就是代码的全部了,虽然简单,基本可以说明问题了。



    博客之星评选,点击投我一票,谢谢。投过了也可以点哦,每天都可以投投一票。

    完整的项目代码可以在这里下载:点击下载。
