前一篇讲述了修改ListBox样式的方法，本篇将修改性别显示区域的样式。

1. 选择ListBox控件，编辑ItemTemplate的当前项，选择CheckBox控件，在美工板导航栏中点击CheckBox，选择 编辑模板-创建空白项，进入控件模板编辑模式。

2. 选择文档大纲面板中的Grid，在属性面板中把Width改为30。

3. 在Grid中绘制一个TextBlock并重置布局，将Text属性改为男，HorizontalAlignment属性为居中对齐。

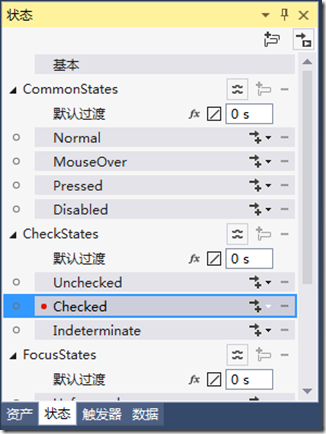

4. 在状态面板中点击Checked，如下图所示。

在属性面板中把Text属性改为女，文档大纲面板如下图，TextBlock下面有带五角星图标的Text属性，表示该属性有动画存在。

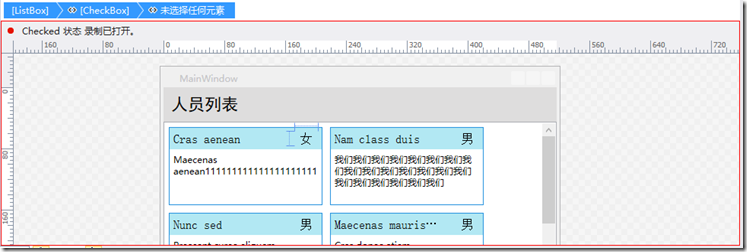

美工板如下图所示，红框表示正在录制动画。

此时运行程序可以看到效果，点击男或女文字可以进行切换。

5. 在文档大纲面板中选择Grid，在状态面板中选择基本，然后把Grid的Background改为蓝色。在状态面板中选择Checked，将背景色改为红色。可以看到Grid下加入了Background的动画。

可以运行程序试验效果。

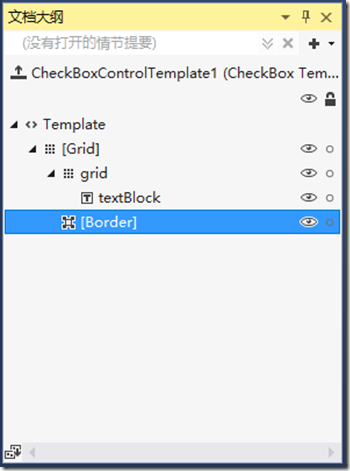

6. 在状态面板中选择基本，在文档大纲面板中右键点击Grid，选择 分组-Grid。切换到资产面板，选择控件分类，拖动一个Border到文档大纲面板中的外层Grid中的内层Grid下方，如下图。

再拖动一个Border到这个Border的下方，清除两个Border的BorderBrush和BorderThickness属性。上面的Border的Background属性设为黑色，下面的设为白色，透明度（Opacity）都设置为0。

7. 在状态面板中点击Pressed，在文档大纲面板中选择上面那个Border，把透明度设置为10。在状态面板中点击MouseOver，在文档大纲面板中选择下面那个Border，把透明度设置为30。

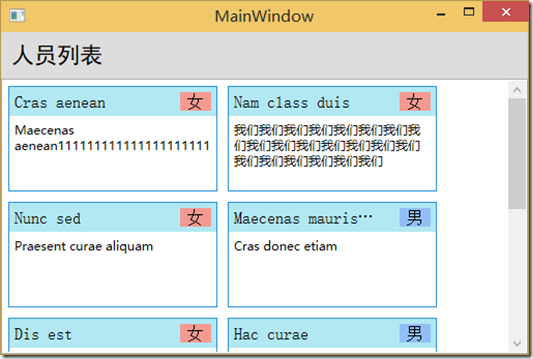

运行程序，查看效果，最终效果如下图所示。

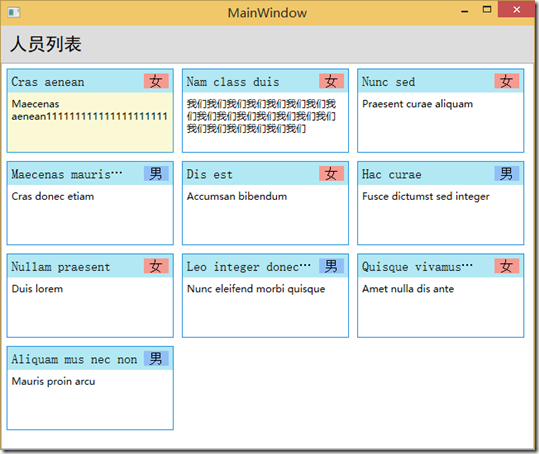

可以调节窗口大小，看到我们的程序是自适应的，如下图。

最终的完整程序如下。

<Window
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:BlendDemo"
        xmlns:System="clr-namespace:System;assembly=mscorlib" x:Class="BlendDemo.MainWindow"
        mc:Ignorable="d"
        Title="MainWindow" Height="350" Width="525" d:DataContext="{d:DesignData /SampleData/SampleDataSource/SampleDataSource.xaml}">
    <Window.Resources>
        <DataTemplate x:Key="PeopleListDataTemplate">
            <Grid Height="100" Width="200">
                <Grid.RowDefinitions>
                    <RowDefinition Height="Auto"/>
                    <RowDefinition/>
                </Grid.RowDefinitions>
                <Border Style="{DynamicResource SubtitleStyle}">
                    <Grid>
                        <Grid.ColumnDefinitions>
                            <ColumnDefinition Width="*"/>
                            <ColumnDefinition Width="Auto"/>
                        </Grid.ColumnDefinitions>
                        <TextBlock Height="Auto" TextWrapping="NoWrap" Text="{Binding Name}" Width="Auto" Style="{DynamicResource CoreTextStyle}" TextTrimming="WordEllipsis" ToolTip="{Binding Name}"/>
                        <CheckBox Content="男" Grid.Column="1" Height="Auto" Width="Auto" IsChecked="{Binding Sex}" Style="{DynamicResource CheckBoxBaseStyle}" Template="{DynamicResource CheckBoxControlTemplate1}"/>
                    </Grid>
                </Border>
                <TextBlock Grid.Row="1" TextWrapping="Wrap" Text="{Binding Description}" Margin="5"/>
            </Grid>
        </DataTemplate>
        <Style x:Key="TitleStyle" TargetType="{x:Type Border}">
            <Setter Property="Padding" Value="10"/>
            <Setter Property="Background" Value="#FFDEDDDD"/>
        </Style>
        <ItemsPanelTemplate x:Key="PeopleListItemsPanelTemplate">
            <WrapPanel IsItemsHost="True"/>
        </ItemsPanelTemplate>
        <Style x:Key="SubtitleStyle" TargetType="{x:Type Border}">
            <Setter Property="Background" Value="#FFB2E8F3"/>
            <Setter Property="Padding" Value="5"/>
        </Style>
        <Style x:Key="FocusVisual">
            <Setter Property="Control.Template">
                <Setter.Value>
                    <ControlTemplate>
                        <Rectangle Margin="2" SnapsToDevicePixels="true" Stroke="{DynamicResource {x:Static SystemColors.ControlTextBrushKey}}" StrokeThickness="1" StrokeDashArray="1 2"/>
                    </ControlTemplate>
                </Setter.Value>
            </Setter>
        </Style>
        <SolidColorBrush x:Key="Item.MouseOver.Background" Color="#1F26A0DA"/>
        <SolidColorBrush x:Key="Item.MouseOver.Border" Color="#a826A0Da"/>
        <SolidColorBrush x:Key="Item.SelectedInactive.Background" Color="#3DDADADA"/>
        <SolidColorBrush x:Key="Item.SelectedInactive.Border" Color="#FFDADADA"/>
        <SolidColorBrush x:Key="Item.SelectedActive.Background" Color="#3DEEE751"/>
        <SolidColorBrush x:Key="Item.SelectedActive.Border" Color="#FF26A0DA"/>
        <Style x:Key="PeopleListItemStyle" TargetType="{x:Type ListBoxItem}">
            <Setter Property="SnapsToDevicePixels" Value="True"/>
            <Setter Property="Padding" Value="0"/>
            <Setter Property="HorizontalContentAlignment" Value="{Binding HorizontalContentAlignment, RelativeSource={RelativeSource AncestorType={x:Type ItemsControl}}}"/>
            <Setter Property="VerticalContentAlignment" Value="{Binding VerticalContentAlignment, RelativeSource={RelativeSource AncestorType={x:Type ItemsControl}}}"/>
            <Setter Property="Background" Value="Transparent"/>
            <Setter Property="BorderBrush" Value="#FF2391DE"/>
            <Setter Property="BorderThickness" Value="1"/>
            <Setter Property="FocusVisualStyle" Value="{StaticResource FocusVisual}"/>
            <Setter Property="Template">
                <Setter.Value>
                    <ControlTemplate TargetType ="{x:Type ListBoxItem}">
                        <Border x:Name="Bd" BorderBrush="{TemplateBinding BorderBrush}" BorderThickness="{TemplateBinding BorderThickness}" Background="{TemplateBinding Background}" Padding="{TemplateBinding Padding}" SnapsToDevicePixels="true">
                            <ContentPresenter HorizontalAlignment="{TemplateBinding HorizontalContentAlignment}" SnapsToDevicePixels="{TemplateBinding SnapsToDevicePixels}" VerticalAlignment="{TemplateBinding VerticalContentAlignment}"/>
                        </Border>
                        <ControlTemplate.Triggers>
                            <MultiTrigger>
                                <MultiTrigger.Conditions>
                                    <Condition Property="IsMouseOver" Value="True"/>
                                </MultiTrigger.Conditions>
                                <Setter Property="Background" TargetName="Bd" Value="{StaticResource Item.MouseOver.Background}"/>
                                <Setter Property="BorderBrush" TargetName="Bd" Value="{StaticResource Item.MouseOver.Border}"/>
                            </MultiTrigger>
                            <MultiTrigger>
                                <MultiTrigger.Conditions>
                                    <Condition Property="Selector.IsSelectionActive" Value="False"/>
                                    <Condition Property="IsSelected" Value="True"/>
                                </MultiTrigger.Conditions>
                                <Setter Property="Background" TargetName="Bd" Value="{StaticResource Item.SelectedInactive.Background}"/>
                                <Setter Property="BorderBrush" TargetName="Bd" Value="{StaticResource Item.SelectedInactive.Border}"/>
                            </MultiTrigger>
                            <MultiTrigger>
                                <MultiTrigger.Conditions>
                                    <Condition Property="Selector.IsSelectionActive" Value="True"/>
                                    <Condition Property="IsSelected" Value="True"/>
                                </MultiTrigger.Conditions>
                                <Setter Property="Background" TargetName="Bd" Value="{StaticResource Item.SelectedActive.Background}"/>
                                <Setter Property="BorderBrush" TargetName="Bd" Value="{StaticResource Item.SelectedActive.Border}"/>
                            </MultiTrigger>
                            <Trigger Property="IsEnabled" Value="False">
                                <Setter Property="TextElement.Foreground" TargetName="Bd" Value="{DynamicResource {x:Static SystemColors.GrayTextBrushKey}}"/>
                            </Trigger>
                        </ControlTemplate.Triggers>
                    </ControlTemplate>
                </Setter.Value>
            </Setter>
            <Setter Property="Margin" Value="5"/>
        </Style>
        <ControlTemplate x:Key="CheckBoxControlTemplate1" TargetType="{x:Type CheckBox}">
            <Grid Width="30">
                <VisualStateManager.VisualStateGroups>
                    <VisualStateGroup x:Name="CommonStates">
                        <VisualStateGroup.Transitions>
                            <VisualTransition GeneratedDuration="0"/>
                        </VisualStateGroup.Transitions>
                        <VisualState x:Name="Normal"/>
                        <VisualState x:Name="MouseOver">
                            <Storyboard>
                                <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Opacity)" Storyboard.TargetName="border1">
                                    <EasingDoubleKeyFrame KeyTime="0" Value="0.3"/>
                                </DoubleAnimationUsingKeyFrames>
                            </Storyboard>
                        </VisualState>
                        <VisualState x:Name="Pressed">
                            <Storyboard>
                                <DoubleAnimationUsingKeyFrames Storyboard.TargetProperty="(UIElement.Opacity)" Storyboard.TargetName="border">
                                    <EasingDoubleKeyFrame KeyTime="0" Value="0.1"/>
                                </DoubleAnimationUsingKeyFrames>
                            </Storyboard>
                        </VisualState>
                        <VisualState x:Name="Disabled"/>
                    </VisualStateGroup>
                    <VisualStateGroup x:Name="CheckStates">
                        <VisualState x:Name="Checked">
                            <Storyboard>
                                <StringAnimationUsingKeyFrames Storyboard.TargetProperty="(TextBlock.Text)" Storyboard.TargetName="textBlock">
                                    <DiscreteStringKeyFrame KeyTime="0" Value="女"/>
                                </StringAnimationUsingKeyFrames>
                                <ColorAnimationUsingKeyFrames Storyboard.TargetProperty="(Panel.Background).(SolidColorBrush.Color)" Storyboard.TargetName="grid">
                                    <EasingColorKeyFrame KeyTime="0" Value="#FFF59A91"/>
                                </ColorAnimationUsingKeyFrames>
                            </Storyboard>
                        </VisualState>
                        <VisualState x:Name="Unchecked"/>
                        <VisualState x:Name="Indeterminate"/>
                    </VisualStateGroup>
                </VisualStateManager.VisualStateGroups>
                <Grid x:Name="grid" Width="Auto" Background="#FF91BFF5">
                    <TextBlock x:Name="textBlock" TextWrapping="Wrap" Text="男" HorizontalAlignment="Center"/>
                </Grid>
                <Border x:Name="border" Background="Black" Opacity="0"/>
                <Border x:Name="border1" Background="White" Opacity="0"/>
            </Grid>
        </ControlTemplate>
    </Window.Resources>
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="Auto"/>
            <RowDefinition/>
        </Grid.RowDefinitions>
        <Border Style="{DynamicResource TitleStyle}" >
            <TextBlock Text="人员列表" Style="{DynamicResource TitleTextStyle}"/>
        </Border>
        <ListBox Grid.Row="1" ItemsSource="{Binding Persons}" ItemTemplate="{DynamicResource PeopleListDataTemplate}" HorizontalContentAlignment="Stretch" ItemsPanel="{DynamicResource PeopleListItemsPanelTemplate}" ScrollViewer.HorizontalScrollBarVisibility ="Disabled" ItemContainerStyle="{DynamicResource PeopleListItemStyle}"/>
    </Grid>
</Window>

正式项目中可以把样式移入单独的文件中，并起好的名字，便于复用。

如果仔细观察会发现，最终版本的性别显示CheckBox和原先没改过样式之前的版本表达的逻辑是相反的，哪种是对的取决于数据中如何定义Bool型Sex属性的含义。这进一步说明了Binding的数据的属性名，类型，语义是View层和ViewModel层的接口，需要仔细定义。如果这两层是两个人或两个组开发，这一点就更为重要了。

总结，本系列文章初步探究了在新版Blend 2015中进行可视化表现层开发的方法。新版Blend由于使用Visual Studio框架，IDE的整体使用方法和Visual Studio保持了一致。项目文件引用等的管理使用和VS一样的解决方案资源管理器，源代码版本管理使用和VS一样的团队资源管理器，不仅有源代码管理，更有高级的团队项目管理功能。美工板和其他面板的使用方法和原来基本一致，但最重要的改进之处在于对XAML代码的手动编写能力和C#代码的编写能力达到了VS的水平。

Blend的核心是美工板，文档大纲面板和属性面板。所以文章中对这些部分的介绍较多，其他面板的使用方法也都做了基本的介绍。文章中进行了一个完整的示例操作演示，通过学习和亲手练习，并认真思考理解，可以达到初步掌握Blend的基本使用方法的目的。

文章中的演示全部使用了可视化开发方法，没有直接编写一行代码。这说明Blend的可视化开发能力是很强的，微软XAML平台的设计初衷，让学美术出身的人直接做设计，而不用先出效果图，再由程序员还原设计的目标是可以实现的。尽管Blend的可视化开发能力很强，但有些时候直接修改XAML代码能更快地完成工作。还有可视化开发不能完成任务，必须直接编写XAML代码的时候。如果有动态的效果，需要较复杂的逻辑的时候，可能还需要编写C#代码。这说明从事表现层开发的开发人员，是需要精通XAML语言，并初步掌握C#语言的。这也是微软使用Visual Studio框架重新制作Blend，以增强代码编写能力的原因。

总之，微软的XAML技术是一个很好的技术，在WPF，Silverlight，Windows Store App，Windows Phone，以及最新的Universal Windows App等类型的应用开发平台中都有使用。该平台能够提供强大的灵活性（自适应布局，数据模板，控件模板），出色的表现效果（动画，VSM，触发器）和优秀的项目结构（资源，Style，Binding，MVVM），是微软的客户端程序表现层开发的核心技术，值得认真学习和深入研究。

Blend为XAML平台的可视化开发提供了工具支持。学习美术出身的人可以首先学习并熟练掌握Blend可视化开发，然后学习XAML语言和其背后的机制原理，再逐步学习一些C#语言和面向对象思想等程序设计方面的内容，经过不断的努力，最后就可以达到把自己的设计能力和水平在微软的XAML平台上进行完美展现的效果，这也是微软想达到的目标和公司领导愿意看到的结果。
