Android绘图最基本的三个对象Color, Canvas, Paint, 均在android.graphics包下。

1)?Color : ? ? ?颜色对象 ?----> ?颜料

Color.颜色名，来获取颜色。

argb方法，可以调出颜色。

?

2)?Paint : ? ? ?画笔对象 ?----> ?画笔?

Paint的设置方法 setAntiAlas() 设置画笔的锯齿效果 setColor() 设置画笔颜色 setARGB() 设置画笔的a,r,g,b值 setAlpha() 设置Alpha值 setTextSize() 设置字体尺寸 setStyle() 设置画笔风格，空心或实心 setStokeWidth() 设置空心的边框宽度 getColor() 得到画笔的颜色 getAlpha() 得到画笔的Alpha值 ? ?

?

3)?Canvas : ?画布对象 ?----> ?画板

Canvas绘制常见方法 drawLine() 绘制直线 drawRect() 绘制矩形 drawCircle() 绘制圆形

?

Start from Here....

现在想完成一个简单的Chrome的logo的绘制，需要完成下图这样的效果：

?

代码如下：

方案一：最复杂的方法

class="java" name="code">public class CanvasView extends View {
    private int cx;
    private int cy;
    public CanvasView(Context context) {
        super(context);
    }
    @Override
    protected void onDraw(Canvas canvas) {

        cx = getMeasuredWidth() / 2;
        cy = getMeasuredHeight() / 2;
        int innerCr = DensityUtils.dip2px(getContext(), 45);
        int outerCr = DensityUtils.dip2px(getContext(), 50);
        int wholeCr = DensityUtils.dip2px(getContext(), 100);
        Paint paint = new Paint();
        paint.setAntiAlias(true);
        paint.setStyle(Paint.Style.FILL);
        paint.setStrokeWidth(1);
        //将整个背景填充为灰色
        paint.setColor(Color.GRAY);
        canvas.drawPaint(paint);
        Path path = new Path();
        RectF innerRectF = new RectF(cx - outerCr, cy - outerCr, cx + outerCr, cy + outerCr);
        RectF outerRectF = new RectF(cx - wholeCr, cy - wholeCr, cx + wholeCr, cy + wholeCr);
        //红色叶瓣
        path.addArc(innerRectF, 150, 120);
        path.lineTo((float)(cx + Math.sqrt(3.0) * outerCr), cy - outerCr);
        path.addArc(outerRectF, -30, -120);
        path.lineTo((float)(cx - Math.sqrt(3.0) * outerCr / 2), cy + outerCr / 2);
        paint.setColor(Color.RED);
        canvas.drawPath(path, paint);
        path.reset();
        //黄色叶瓣
        path.addArc(innerRectF, 30, -120);
        path.lineTo((float)(cx + Math.sqrt(3.0) * outerCr), cy - outerCr);
        path.addArc(outerRectF, -30, 120);
        path.lineTo((float)(cx + Math.sqrt(3.0) * outerCr / 2), cy + outerCr / 2);
        paint.setColor(Color.YELLOW);
        canvas.drawPath(path, paint);
        path.reset();
        //绿色叶瓣
        path.addArc(innerRectF, 150, -120);
        path.lineTo(cx, cy + wholeCr);
        path.addArc(outerRectF, 90, 120);
        path.lineTo((float)(cx - Math.sqrt(3.0) * outerCr / 2), cy + outerCr / 2);
        paint.setColor(Color.GREEN);
        canvas.drawPath(path, paint);
        path.reset();
        //中心的圆
        drawCenterCircle(paint, canvas, outerCr, innerCr);
        super.onDraw(canvas);
    }
    private void drawCenterCircle(Paint paint, Canvas canvas, int outerCircleR, int innerCircleR){
        paint.setColor(Color.WHITE);
        canvas.drawCircle(cx, cy, outerCircleR, paint);//绘制白色外圆
        paint.setColor(Color.BLUE);
        canvas.drawCircle(cx, cy, innerCircleR, paint);//绘制蓝色内圆
    }
}

?

?方案二：旋转canvas。

        //红色叶瓣
        path.addArc(innerRectF, 150, 120);
        path.lineTo((float)(cx + Math.sqrt(3.0) * outerCr), cy - outerCr);
        path.addArc(outerRectF, -30, -120);
        path.lineTo((float)(cx - Math.sqrt(3.0) * outerCr / 2), cy + outerCr / 2);
        paint.setColor(Color.RED);
        canvas.drawPath(path, paint);
        //黄色叶瓣
        canvas.rotate(120, cx, cy);
        paint.setColor(Color.YELLOW);
        canvas.drawPath(path, paint);
        //绿色叶瓣
        canvas.rotate(120, cx, cy);
        paint.setColor(Color.GREEN);
        canvas.drawPath(path, paint);

?

方案三：旋转path。

        //红色叶瓣
        path.addArc(innerRectF, 150, 120);
        path.lineTo((float)(cx + Math.sqrt(3.0) * outerCr), cy - outerCr);
        path.addArc(outerRectF, -30, -120);
        path.lineTo((float)(cx - Math.sqrt(3.0) * outerCr / 2), cy + outerCr / 2);
        paint.setColor(Color.RED);
        canvas.drawPath(path, paint);

        Matrix matrix = new Matrix();
        matrix.setRotate(120, cx, cy);

        //黄色叶瓣
        path.transform(matrix);
        paint.setColor(Color.YELLOW);
        canvas.drawPath(path, paint);
        //绿色叶瓣
        path.transform(matrix);
        paint.setColor(Color.GREEN);
        canvas.drawPath(path, paint);

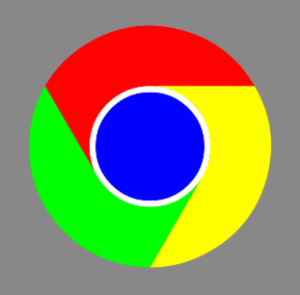

?效果如下：

?

附录：（一些项目中遇到的小问题）

Android中dp和px之间进行转换：

?

import android.content.Context;

public class DensityUtil {

    //根据手机的分辨率从 dp 的单位 转成为 px(像素)
    public static int dip2px(Context context, float dpValue) {
        final float scale = context.getResources().getDisplayMetrics().density;
        return (int) (dpValue * scale + 0.5f);
    }

    //根据手机的分辨率从 px(像素) 的单位 转成为 dp
    public static int px2dip(Context context, float pxValue) {
        final float scale = context.getResources().getDisplayMetrics().density;
        return (int) (pxValue / scale + 0.5f);
    }
}

?

Android绘图抗锯齿：

方法1:

?

给Paint加上抗锯齿标志。然后将Paint对象作为参数传给canvas的绘制方法。

paint.setAntiAlias(true);

?

方法2:

给Canvas加上抗锯齿标志。有些地方不能用paint的，就直接给canvas加抗锯齿，更方便。

canvas.setDrawFilter(new PaintFlagsDrawFilter(0, Paint.ANTI_ALIAS_FLAG|Paint.FILTER_BITMAP_FLAG));

?

Canvas中rotate()方法的理解：

画图的canvas和显示没有关系。当canvas旋转后，绘制的图形还是只能在canvas内，并且坐标是按照canvas旋转之前来的，也就是左上角坐标仍然是（0，0），右下角的坐标仍然是（width，height）。也就是说旋转canvas的时候，画布的坐标系也会跟着旋转。

•
