QuickFix/J 源代码研究（四）
guibin.beijing@gmail.com

(四). QuickFix/J总体逻辑架构

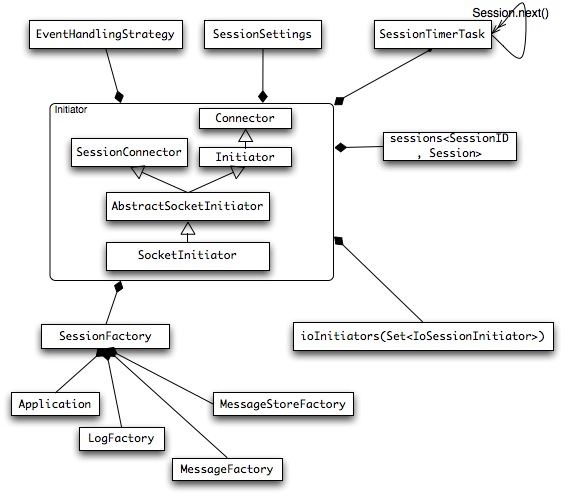

1. QuickFix/J是以Initiator为核心，如下图所示

上图中各个模块的关系：
处于核心位置的是Initiator，具体如图上表示的一系列继承关系构成，正是Initiator将QuickFix/J的大多数的核心功能组合在一起，成为一个整体。而各个核心组件之间的关系非常松散，多数都可以由XXXFactory生成。Initiator由大约6核心个组件组成，分别是处理消息的EventHandlerStrategy，存储配置的SessionSettings，存储所有session的容器sessions，存储所有IoSessionInitiator的容器ioInitiators，SessionFactory，以及QuickFix/J客户端的“发动机”SessionTimerTask。SessionTimerTask在启动Initiator时触发，并持续一直运行，直到被取消运行为止，它定时检查Session中所有状态并做相关操作，细节请参考QuickFix/J 源代码研究（一）中的A-5。

2. IoSessionInitiator的结构：
下图描述的是容器ioInitiators中每个元素IoSessionInitiator的结构：

这里有QuickFix/J中的另一台“发动机”ConnectTask，它通过Mina的底层IoConnector得到网络中的数据事件，触发IoHandler中的processMessage，逐层回调到用户，并驱动整个客户单Initiator工作。细节请参考QuickFix/J 源代码研究（一）中的A-6和B。

Guibin
2011-01-09
