01.由浅入深学习.NET CLR 基础系列之CLR 的执行模型

 2014/11/8 21:07:21  今天昔水  程序员俱乐部  我要评论(0)
  • 摘要:.Net从代码生成到执行,这中间的一些列过程是一个有别于其他的新技术新概念,那么这是一个什么样的过程呢,有什么样的机制呢,清楚了这些基本的东西我们做.Net的东西方可心中有数。那么,CLR的执行模型是一个什么样的过程呢?将源代码编译成托管模块-->将托管模块合并成程序集-->加载公共语言运行时-->执行程序集的代码目录将源代码编译成托管模块将托管模块合并成程序集加载公共语言运行时执行程序集的代码本地代码生成器:NGen.exeFramwork类库入门通用类型系统公共语言规范
  • 标签:.net 学习 net 执行

.Net 从代码生成到执行,这中间的一些列过程是一个有别于其他的新技术新概念,那么这是一个什么样的过程呢,有什么样的机制呢,清楚了这些基本的东西我们做.Net的东西方可心中有数。那么,CLR的执行模型是一个什么样的过程呢?

将源代码编译成托管模块 --> 将托管模块合并成程序集 --> 加载公共语言运行时 --> 执行程序集的代码

目录
  • 将源代码编译成托管模块
  • 将托管模块合并成程序集
  • 加载公共语言运行时
  • 执行程序集的代码
  • 本地代码生成器:NGen.exe
  • Framwork类库入门
  • 通用类型系统
  • 公共语言规范(CLS
  • 非托管代码的互操作性



将源代码编译成托管模块

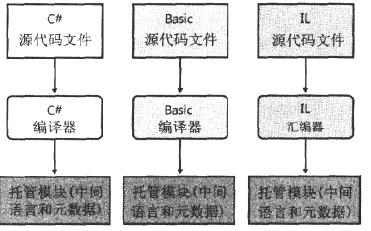

首先.Net开发是支持多语言选择或者混合语言编程的,代码的编译是采用编译器面向CLR的机制,即,无论何种语言编写的代码,只要采用的编译器是面向CLR的就可以了。

Common Language Runtime:公共语言运行时,可由多种编程语言使用的"运行时"。CLR的核心功能(比如内存管理,程序集加载,安全性异常处理和线程同步)可由面向CLR的所有语言使用。

Managed module:托管模块,即编译器编译的结果都是一个托管模块。

IL:每个面向CLR的编译器生成的都是IL(中间语言)代码。也成为托管代码,因为CLR要管理它的执行。

Native code compiler:本地代码编译器。生成的是面向特定CPU架构(X86、X64、IA64)的代码。

Metadata:元数据。是一种数据表,其中一些数据描述了模块中定义的内容,比如类型和成员;还有些数据描述了模块引用的内容,比如导入的类型及其成员。元数据总是和包含IL代码的文件关联,永远是同步的。





将托管模块合并成程序集

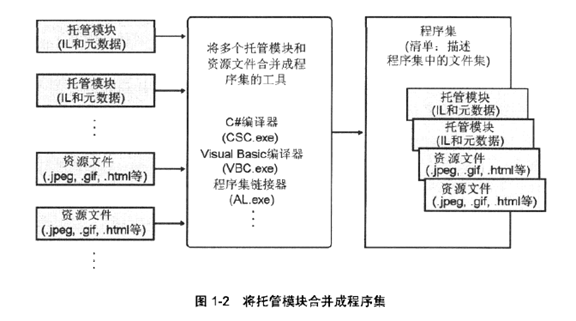

上图显示了托管模块合并成程序集的过程。

程序集(assembly)的理解:一个或者多个模块/资源文件的逻辑性分组;程序集是重用、安全性、版本控制的最小单元。

从上图显示可看出程序集(assembly)包含一个名为"清单"(manifest)的数据块,它是由元数据表构成的另一种集合,描述了构成程序集的文件。

另一个地方就是AL.exe:程序集连接器



加载公共语言运行时



Windows 检查EXE文件头:

PE32:需要32位地址空间,可在32位/64位地址空间中运行

PE32+:需要64位地址空间

CPU架构信息,确保当前CPU是符合要求的



创建32/64/WoW64位进程 根据exe文件头创建的



加载MSCorEE.dll: 该文件在C:\Windows\SysWow64 或 C:\Windwos\Sys



看上面的流程还是比较清晰的。



执行程序集的代码

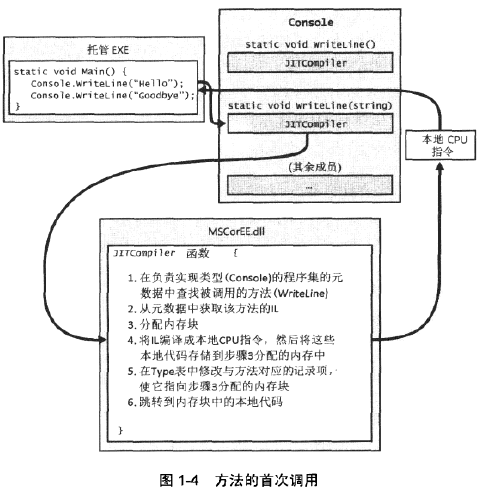

为了执行一个方法,首先必须把它的IL转换成本地的CPU指令。这是CLRJITjust-in-time或者"即时")编译器的职责。从示意图来分析其过程是如何的。

  1. Mian()执行之前,CLR先检测出Main的代码所引用的所有类型.
  2. 分配内部数据结构,用于管理所引用类型的访问,如图Console类型,Console类型定义的每一个方法都有一个对应的entry(记录项)。每个entry都容纳了一个地址,根据此地址即可找到方法的实现.对这个结构进行初始化时,CLR将每个记录项都设置成(指向)包含在CLR内部的一个未文档化的函数,这个函数即为JITCompiler
  3. Main函数首次调用WriteLine时,JITCompiler函数会被调用。

    JITCompiler 函数调用时,JITCompiler在定义该类型的程序集的元数据中查找被调用方法的IL

    -->验证IL

    -->编译成本地CPU指令

    -->返回到刚才的记录,并修改对JITCompiler的引用,指向刚才编译的内存块的地址

    -->JITCompiler函数跳转到刚才的内存块执行

    -->返回到Mian继续执行

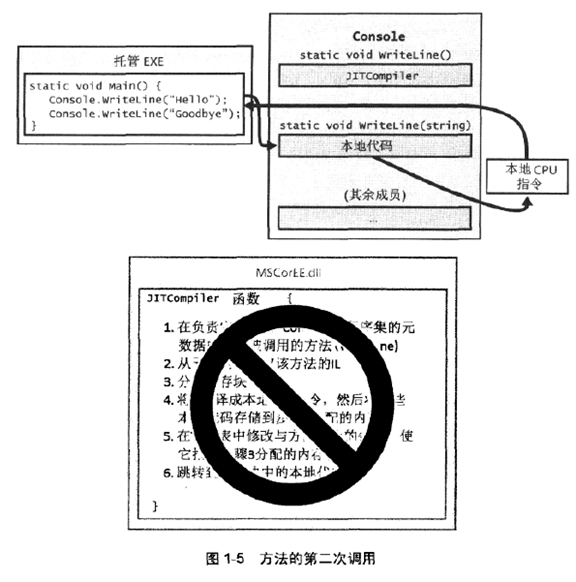

  4. Main函数第二次调用WriteLine时



本地代码生成器:NGen.exe

NGen.exe:.NET Framework 提供的工具,可以在一个应用程序安装到目标计算机上时,将IL代码编译成本地代码。



NGen.exe终于作用:

  1. 加快应用程序的启动速度
  2. 减少应用程序的工作集(working Set)



位置:类似C:\Windows\Microsoft.NET\Framework\v4.0.30319

命令语法:

ngen <action> [options]

ngen /? | /help



Framework类库

FCLFramework Class Library 是一组DLL程序集的统称。



通用类型系统

CTSCommon Type System,它描述了类型的定义和行为。



公共语言规范

CLSCommon Language Specification

相信混合语言的编程才迫使微软制定了CLS。CLS解决的问题是使用不同的语言创建的对象能够相互通信。要创建很容易从其他语言中访问的类型,只能从自己的编程语言中挑选其他语言都确定支持的那些功能。

这就要求任何编译器生成的类型要想兼容于由其他"符合CLS、面向CLR的语言"所生成的组件,就必须支持这个最小功能集。



告诉编译器需要检查CLS兼容性的语法

[assembly:CLSCompliant(true)]

namespace SomeLibrary

{

}



与非托管代码的互操作性

为了迎合之前的非托管代码的用户,微软通过CLR提供了一些机制,允许应用程序中同时包含托管和非托管代码。

  1. 托管代码能调用DLL中的非托管函数
  2. 托管代码可使用现有的COM组件(服务器)
  3. 非托管代码可使用托管类型(服务器)



本文还是主要学习了一些.NET平台设计的一些架构思想和概念,应该在整体上对.NET有一个基本的认识。
