安卓开发复习笔记——Fragment+ViewPager组件(高仿微信界面)

 2014/9/20 17:13:05  Balla_兔子  程序员俱乐部  我要评论(0)
  • 摘要:什么是ViewPager?关于ViewPager的介绍和使用,在之前我写过一篇相关的文章《安卓开发复习笔记——ViewPager组件(仿微信引导界面)》,不清楚的朋友可以看看,这里就不再重复。什么是Fragment?Fragment是Android3.0后新增的概念,Fragment名为碎片,不过却和Activity十分相似,具有自己的生命周期,它是用来描述一些行为或一部分用户界面在一个Activity中
  • 标签:笔记 复习 view 开发

什么是ViewPager?

  关于ViewPager的介绍和使用,在之前我写过一篇相关的文章《安卓开发复习笔记——ViewPager组件(仿微信引导界面)》,不清楚的朋友可以看看,这里就不再重复。



什么是Fragment?

   Fragment是Android3.0后新增的概念,Fragment名为碎片,不过却和Activity十分相似,具有自己的生命周期,它是用来描述一些行为或一部分用户界面在一个Activity中,我们可以合并多个Fragment在一个单独的activity中建立多个UI面板,或者重用Fragment在多个activity中。

关于Fragment的生命周期,由于Fragment需要依赖Activity,也就是说当一个Activity的生命周期结束之后,那么Fragment的生命周期也自然结束。如果把一个Activiy比作一座大宅子的话,那么Fragment就可以比作大宅子里的房间,大宅子里的房间其中一间倒塌了,并不会引起整个大宅子的倒塌,但如果大宅子倒塌了,那么大宅里的房间也就都倒塌了。

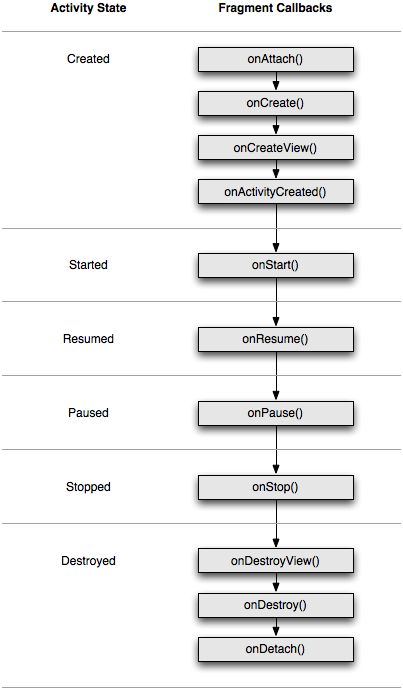

下面来看下Fragment的生命周期:                    Activity和Fragment生命周期对比(相似):

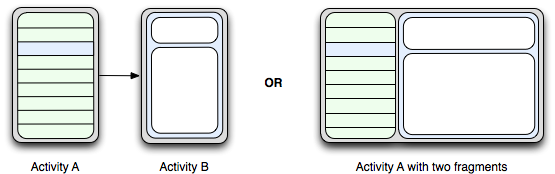

为了更好的理解Fragment,我找了下面的一张图:

  看左边这张图,它是我们传统的手机界面,假设它现在呈现的是一个新闻列表页,那么当我们点击列表项中,我们将会跳转到新闻详细页中,上面是标题,下面是正文,这里是2个Activity。

  再看看右边的图,左边是新闻列表页,右边是新闻详细页,我们可以动态的点击左边的列表项,使得右边的新闻详细页动态变化,这里只有1个Activity里面嵌套了2个Fragment,左边一个,右边一个。

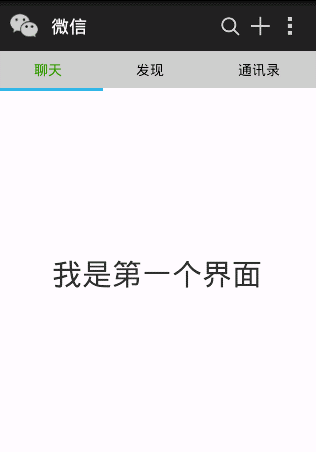

好了,做了简单的介绍后,先来看看今天我们要实现的效果图:(高仿微信主界面

这里我画了张界面分析图,画图永远的痛,凑合着看哈



这里的XML布局文件,我把每一部分都分开写了:

top1.xml

 1 <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 2     xmlns:tools="http://schemas.android.com/tools"
 3     android:layout_width="match_parent"
 4     android:layout_height="50dp"
 5     android:background="@drawable/bg"
 6     android:paddingLeft="12dp"
 7     android:paddingRight="12dp" >
 8
 9     <LinearLayout
10         android:layout_width="wrap_content"
11         android:layout_height="wrap_content"
12         android:layout_centerVertical="true"
13         android:gravity="center"
14         android:orientation="horizontal" >
15
16         <ImageView
17             android:layout_width="30dp"
18             android:layout_height="30dp"
19             android:src="@drawable/weixin" />
20
21         <TextView
22             android:layout_width="wrap_content"
23             android:layout_height="wrap_content"
24             android:layout_marginLeft="12dp"
25             android:text="微信"
26             android:textColor="@android:color/white"
27             android:textSize="18dp" />
28     </LinearLayout>
29
30     <LinearLayout
31         android:layout_width="wrap_content"
32         android:layout_height="wrap_content"
33         android:layout_alignParentRight="true"
34         android:layout_centerVertical="true"
35         android:gravity="center"
36         android:orientation="horizontal" >
37
38         <ImageView
39             android:layout_width="30dp"
40             android:layout_height="30dp"
41             android:src="@drawable/search" />
42
43         <ImageView
44             android:layout_width="30dp"
45             android:layout_height="30dp"
46             android:src="@drawable/add" />
47
48         <ImageView
49             android:layout_width="30dp"
50             android:layout_height="30dp"
51             android:src="@drawable/more" />
52     </LinearLayout>
53
54 </RelativeLayout>



top2.xml

 1 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 2     android:layout_width="match_parent"
 3     android:layout_height="40dp"
 4     android:orientation="vertical" >
 5
 6     <LinearLayout
 7         android:layout_width="match_parent"
 8         android:layout_height="37dp"
 9         android:gravity="center_vertical"
10         android:background="#cccccc"
11         >
12
13         <LinearLayout
14             android:layout_width="wrap_content"
15             android:layout_height="wrap_content"
16             android:layout_weight="1"
17             android:gravity="center" >
18
19             <TextView
20                 android:id="@+id/tv1"
21                 android:layout_width="wrap_content"
22                 android:layout_height="wrap_content"
23                 android:text="聊天"
24                 android:textColor="#339900"/>
25         </LinearLayout>
26
27         <LinearLayout
28             android:layout_width="wrap_content"
29             android:layout_height="wrap_content"
30             android:layout_weight="1"
31             android:gravity="center" >
32
33             <TextView
34                  android:id="@+id/tv2"
35                 android:layout_width="wrap_content"
36                 android:layout_height="wrap_content"
37                 android:text="发现"
38                 android:textColor="@android:color/black"/>
39         </LinearLayout>
40
41         <LinearLayout
42             android:layout_width="wrap_content"
43             android:layout_height="wrap_content"
44             android:layout_weight="1"
45             android:gravity="center" >
46
47             <TextView
48                  android:id="@+id/tv3"
49                 android:layout_width="wrap_content"
50                 android:layout_height="wrap_content"
51                 android:text="通讯录"
52                 android:textColor="@android:color/black"/>
53         </LinearLayout>
54     </LinearLayout>
55
56     <LinearLayout
57         android:layout_width="match_parent"
58         android:layout_height="3dp" >
59
60         <ImageView
61             android:id="@+id/tabline"
62             android:layout_width="100dp"
63             android:layout_height="match_parent"
64             android:background="@drawable/tabline" />
65     </LinearLayout>
66
67 </LinearLayout>



mywx.xml(用include包含前2个布局文件,并设置垂直排列)

 1 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 2     xmlns:tools="http://schemas.android.com/tools"
 3     android:layout_width="match_parent"
 4     android:layout_height="match_parent"
 5     android:orientation="vertical"
 6     tools:context="com.example.weixin_test.MyWxTest" >
 7
 8     <include layout="@layout/top1" />
 9
10     <include layout="@layout/top2" />
11
12
13  <android.support.v4.view.ViewPager
14      android:id="@+id/viewpager"
15      android:layout_width="match_parent"
16      android:layout_height="wrap_content"
17      android:layout_weight="1"
18      >
19
20
21  </android.support.v4.view.ViewPager>
22 </LinearLayout>



 Fragment1.xml(由于Flagment的布局文件只是简单采用字符标示,布局都一样,这里只给出第一个Fragment布局文件)

 1 <?xml version="1.0" encoding="utf-8"?>
 2 <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
 3     android:layout_width="match_parent"
 4     android:layout_height="match_parent"
 5     >
 6
 7     <TextView
 8         android:layout_width="wrap_content"
 9         android:layout_height="wrap_content"
10         android:text="我是第一个界面"
11         android:textSize="30dp"
12         android:layout_centerInParent="true"
13
14         />
15
16
17 </RelativeLayout>



接下来是JAVA代码了,注释很全(其实用法还是之前的ViewPager,只不过之前的ViewPager的数据源里存放的是view对象,而这里是Fragment)

  1 package com.example.weixin_test;
  2
  3 import java.util.ArrayList;
  4 import java.util.List;
  5
  6 import android.graphics.Color;
  7 import android.os.Bundle;
  8 import android.support.v4.app.Fragment;
  9 import android.support.v4.app.FragmentActivity;
 10 import android.support.v4.app.FragmentPagerAdapter;
 11 import android.support.v4.view.ViewPager;
 12 import android.support.v4.view.ViewPager.OnPageChangeListener;
 13 import android.util.DisplayMetrics;
 14 import android.util.Log;
 15 import android.view.Display;
 16 import android.view.ViewGroup.LayoutParams;
 17 import android.view.Window;
 18 import android.widget.ImageView;
 19 import android.widget.LinearLayout;
 20 import android.widget.TextView;
 21
 22 public class MyWxTest extends FragmentActivity {
 23
 24     private ViewPager viewPager;// 声明一个viewpager对象
 25     private TextView tv1;
 26     private TextView tv2;
 27     private TextView tv3;
 28     private ImageView tabline;
 29     private List<Fragment> list;// 声明一个list集合存放Fragment(数据源)
 30
 31     private int tabLineLength;// 1/3屏幕宽
 32     private int currentPage = 0;// 初始化当前页为0(第一页)
 33
 34     @Override
 35     protected void onCreate(Bundle savedInstanceState) {
 36         super.onCreate(savedInstanceState);
 37         requestWindowFeature(Window.FEATURE_NO_TITLE);
 38         setContentView(R.layout.mywx);
 39         // 初始化滑动条1/3
 40         initTabLine();
 41
 42         // 初始化界面
 43         initView();
 44     }
 45
 46     private void initTabLine() {
 47         // 获取显示屏信息
 48         Display display = getWindow().getWindowManager().getDefaultDisplay();
 49         // 得到显示屏宽度
 50         DisplayMetrics metrics = new DisplayMetrics();
 51         display.getMetrics(metrics);
 52         // 1/3屏幕宽度
 53         tabLineLength = metrics.widthPixels / 3;
 54         // 获取控件实例
 55         tabline = (ImageView) findViewById(R.id.tabline);
 56         // 控件参数
 57         LayoutParams lp = tabline.getLayoutParams();
 58         lp.width = tabLineLength;
 59         tabline.setLayoutParams(lp);
 60     }
 61
 62     private void initView() {
 63         // 实例化对象
 64         viewPager = (ViewPager) findViewById(R.id.viewpager);
 65         tv1 = (TextView) findViewById(R.id.tv1);
 66         tv2 = (TextView) findViewById(R.id.tv2);
 67         tv3 = (TextView) findViewById(R.id.tv3);
 68         list = new ArrayList<Fragment>();
 69
 70         // 设置数据源
 71         Fragment1 fragment1 = new Fragment1();
 72         Fragment2 fragment2 = new Fragment2();
 73         Fragment3 fragment3 = new Fragment3();
 74
 75         list.add(fragment1);
 76         list.add(fragment2);
 77         list.add(fragment3);
 78
 79         // 设置适配器
 80         FragmentPagerAdapter adapter = new FragmentPagerAdapter(
 81                 getSupportFragmentManager()) {
 82
 83             @Override
 84             public int getCount() {
 85                 return list.size();
 86             }
 87
 88             @Override
 89             public Fragment getItem(int arg0) {
 90                 return list.get(arg0);
 91             }
 92         };
 93
 94         // 绑定适配器
 95         viewPager.setAdapter(adapter);
 96
 97         // 设置滑动监听
 98         viewPager.setOnPageChangeListener(new OnPageChangeListener() {
 99
100             @Override
101             public void onPageSelected(int position) {
102                 // 当页面被选择时,先讲3个textview的字体颜色初始化成黑
103                 tv1.setTextColor(Color.BLACK);
104                 tv2.setTextColor(Color.BLACK);
105                 tv3.setTextColor(Color.BLACK);
106
107                 // 再改变当前选择页(position)对应的textview颜色
108                 switch (position) {
109                 case 0:
110                     tv1.setTextColor(Color.rgb(51, 153, 0));
111                     break;
112                 case 1:
113                     tv2.setTextColor(Color.rgb(51, 153, 0));
114                     break;
115                 case 2:
116                     tv3.setTextColor(Color.rgb(51, 153, 0));
117                     break;
118                 }
119
120                 currentPage = position;
121
122             }
123
124             @Override
125             public void onPageScrolled(int arg0, float arg1, int arg2) {

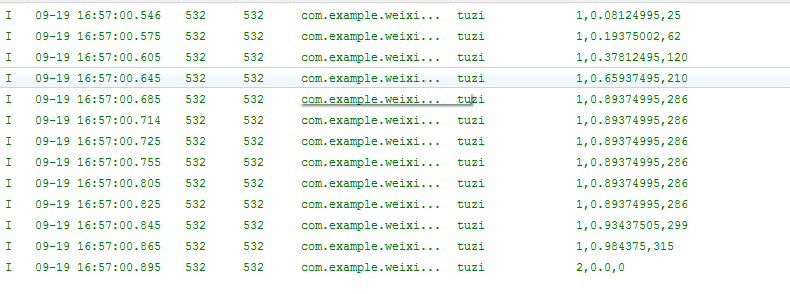

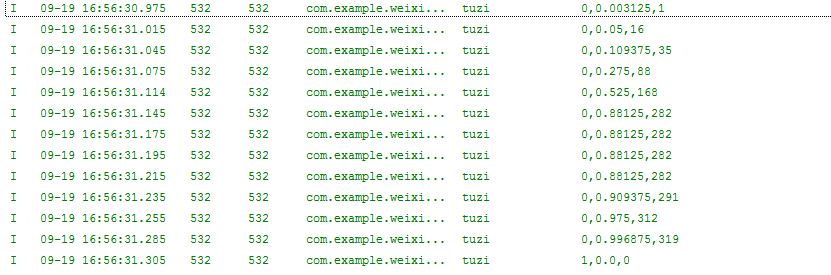

126                 Log.i("tuzi", arg0 + "," + arg1 + "," + arg2);
127
128                 // 取得该控件的实例
129                 LinearLayout.LayoutParams ll = (android.widget.LinearLayout.LayoutParams) tabline
130                         .getLayoutParams();
131
132                 if (currentPage == 0 && arg0 == 0) { // 0->1移动(第一页到第二页)
133                     ll.leftMargin = (int) (currentPage * tabLineLength + arg1
134                             * tabLineLength);
135                 } else if (currentPage == 1 && arg0 == 1) { // 1->2移动(第二页到第三页)
136                     ll.leftMargin = (int) (currentPage * tabLineLength + arg1
137                             * tabLineLength);
138                 } else if (currentPage == 1 && arg0 == 0) { // 1->0移动(第二页到第一页)
139                     ll.leftMargin = (int) (currentPage * tabLineLength - ((1 - arg1) * tabLineLength));
140                 } else if (currentPage == 2 && arg0 == 1) { // 2->1移动(第三页到第二页)
141                     ll.leftMargin = (int) (currentPage * tabLineLength - (1 - arg1)
142                             * tabLineLength);
143                 }
144
145                 tabline.setLayoutParams(ll);
146
147             }
148
149             @Override
150             public void onPageScrollStateChanged(int arg0) {
151                 // TODO Auto-generated method stub
152
153             }
154         });
155
156     }
157
158 }

对这个类做下说明:

1、这里的滑动屏幕下划线动态跟随的效果,其实实现方法有2种,原理是一样的

(1)可以使用ViewPager的两个子类ViewFlipper和ViewSwitche,这种方法比较简单,直接用就行。

(2)用原生代码实现,也就是动态的去控制下划线的左外边距。

这里我采用的是第2种方法,我觉得授人予鱼还不如授人予渔,其实也并不复杂,细节去理下细节就懂了。



这里需要注意一个地方,我们在给ViewPager设置监听器时,这边会复写一个onPageScrolled方法,里面有3个参数,我用Log打印出它们在页面滑动时的数据变化

这是页面一向页面二滑动时候的数据记录:

我们可以发现第一个参数值直接从0->1,第二个参数值从0.0依次增加到0.9xx无限靠近1,然后页面到达第二页它又恢复成了0,第三个参数从1开始累积到300+(这个我们不去关注)

这是页面二向页面三滑动时候的数据记录:

我们可以发现第一个参数值直接从1->2,第二个参数值从0.0依次增加到0.9xx无限靠近1,然后页面到达第二页它又恢复成了0,第三个参数从1开始累积到300+(这个我们不去关注)



因此我们可以发现一个规律:

当ViewPager页面值为0(第一页)且当参数一为0时,页面的状态时从  第一页到第二页

当ViewPager页面值为1(第二页)且当参数一为1时,页面的状态时从  第一页到第二页

以此类推,大家可以自己打印出来看看,对这些数据比较有感觉,由于文章篇幅问题,这里就不再贴图了。



我们可以利用第二个参数从0.0推荐递增到1,这个数据来控制左外边距(在第一页时左外边距为0,第二页时左外边距为1/3屏幕宽,第三页时左外边距为2/3屏幕宽)

由此推导出的公式为:

向左滑时:当前页数*屏幕1/3宽+onPageScrolled方法第二个参数*屏幕1/3宽

向右滑时:当前页数*屏幕1/3宽-(1-onPageScrolled方法第二个参数)*屏幕1/3宽





2、由于这里使用到了Fragment,这里就不再和以往一样继承Activity,这里需要继承Activity的子类FragmentActivity。







由于3个Fragment的代码几乎一致,所以这里只给出Fragment1.java

 1 package com.example.weixin_test;
 2
 3 import android.os.Bundle;
 4 import android.support.annotation.Nullable;
 5 import android.support.v4.app.Fragment;
 6 import android.view.LayoutInflater;
 7 import android.view.View;
 8 import android.view.ViewGroup;
 9
10 public class Fragment1 extends Fragment {
11     @Override
12     public View onCreateView(LayoutInflater inflater,
13             @Nullable ViewGroup container, @Nullable Bundle savedInstanceState) {
14         return inflater.inflate(R.layout.fragment1, container, false);
15     }
16
17 }

 来讲一下关于这个类的说明:

1、Fragment一般是作为Activity界面的一部分,它把Layout对象嵌入到了Activity之中,若要对一个Fragment提供Layout对象必须去调用一个onCreateView()方法,它的返回值是一个View对象,这个方法为我们提供了一个LayoutInflater便于我们把XML布局文件转换成View对象。



2、onCreateView()方法中:

container参数是用来存放Fragment的layout。

saveInstanceState参数是一个Bundle,跟Activity的onCreate()中Bundle差不多,用于状态恢复。



3、inflate()方法中有三个参数:

1:layout的资源id。

2:存放fragment的layout的ViewGroup。

3:这个布尔值是代表是否在创建Fragment的layout期间,把layout附加到container上,由于系统已经把layout对象存放在了ViewGroup中,所以这里为false。



项目工程源码:http://pan.baidu.com/s/1jG5Ox1O



上一篇: phpmyadmin 管理远程数据库 下一篇: 没有下一篇了!
发表评论
用户名: 匿名
