跟我学android-android常用布局介绍

 2014/9/1 10:39:10  IT萌妹子  程序员俱乐部  我要评论(0)
  • 摘要:在上一章我们曾经谈到,Android平台的界面是使用XML的方式设计的,然后在上一章我们只做了一个简单的界面,在这章,我们将介绍如何使用常用的控件设计实用的界面。Android中的视图都是继承View的。Android的视图分2种,一种是普通的视图,一种是ViewGroup。他们的区别在于,ViewGroup里可以放很多普通视图,我们常见的布局就是一种ViewGroup。Android中布局是用来排版的
  • 标签:android 常用

在上一章我们曾经谈到,Android平台的界面 是使用XML的方式设计的,然后在上一章我们只做了一个简单的界面,在这章,我们将介绍如何使用常用的控件设计实用的界面。

Android中的视图都是继承View的。Android的视图分2种,一种是普通的视图,一种是ViewGroup。他们的区别在于,ViewGroup里可以放很多普通视图,我们常见的布局就是一种ViewGroup。

Android中布局是用来排版的,以下是Android中常用的布局列表

名称

说明

LinearLayout

线性布局

RelativeLayout

相对布局

FrameLayout

帧布局

TableLayout

表格布局

AbsoluteLayout

绝对布局(废弃)

GridLayout

网格布局(4.0推出的)



接下来我们对每种布局进行介绍

 LinearLayout

LinearLayout 我们翻译为线性布局,他的子元素是水平和垂直方向进行排列,可以通过设置 Orientation 改变排列方式,我们看下效果

首先 新建一个布局文件 linearlayout_demo.xml ,右键layout文件夹 选择 new-Android xml File

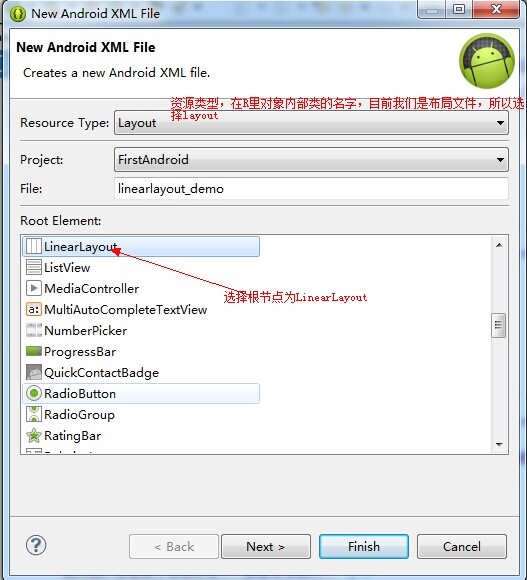

在弹出的窗口中输入 布局文件的名称



Finish后,我们的布局文件就创建好了。

接下来 我们往 linearlayout.xml布局里拖入多个文本控件

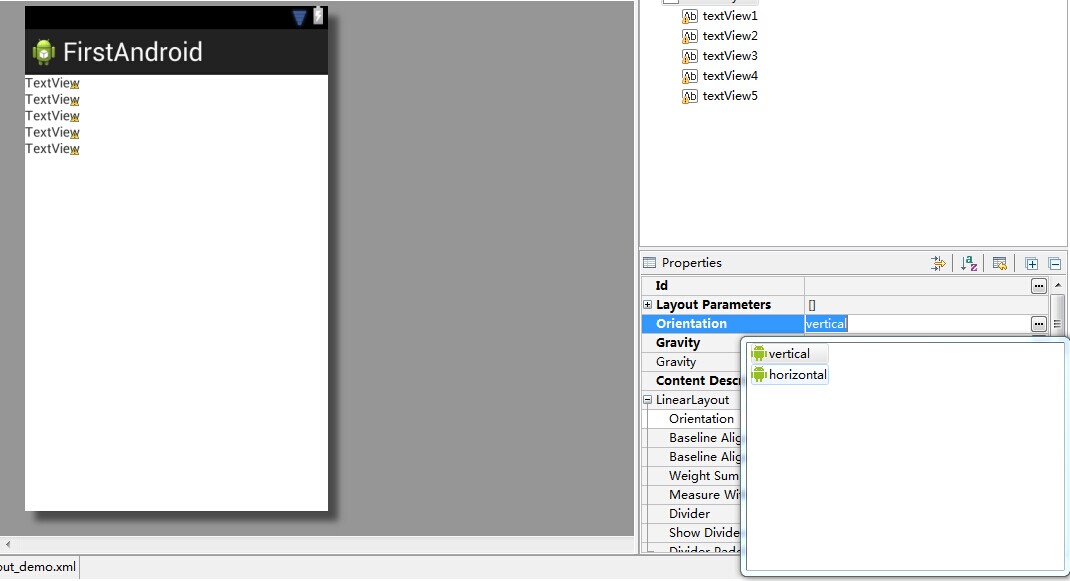

目前我拖入了5个文本控件,他是按照从上往下的顺序排列的,即垂直排列





接下来 我们修改 orientation的属性为horizontal,5个文本控件的排列方式方式了改变,变成了水平方向 的了.接着我们切换到代码区域



android:orientation 是设置LinearLayout排列方向的,也是LinearLayout特有的属性。



  RelativeLayout

RelativeLayout 即相对布局

同样我们也新建一个 relativelayout_demo.xml 的布局文件,选择根节点为RelativeLayout

随意拖几个控件进入布局

 可以看到 RelativeLayout 和LinearLayout 的区别,RelativeLayout 可以任意摆放控件

RelativeLayout里常用的位置属性如下:
    android:layout_toLeftOf —— 该组件位于引用组件的左方
    android:layout_toRightOf —— 该组件位于引用组件的右方
    android:layout_above —— 该组件位于引用组件的上方
    android:layout_below —— 该组件位于引用组件的下方
       android:layout_alignParentLeft —— 该组件是否对齐父组件的左端
       android:layout_alignParentRight —— 该组件是否齐其父组件的右端
       android:layout_alignParentTop —— 该组件是否对齐父组件的顶部
       android:layout_alignParentBottom —— 该组件是否对齐父组件的底部
    android:layout_centerInParent —— 该组件是否相对于父组件居中
    android:layout_centerHorizontal —— 该组件是否横向居中
    android:layout_centerVertical —— 该组件是否垂直居中

  TableLayout

TableLayout顾名思义,此布局为表格布局,适用于N行N列的布局格式。一个TableLayout由许多TableRow组成,一个TableRow就代表TableLayout中的一行。

  TableRow是LinearLayout的子类,它的android:orientation属性值恒为horizontal,并且它的android:layout_width和android:layout_height属性值恒为MATCH_PARENT和WRAP_CONTENT。所以它的子元素都是横向排列,并且宽高一致的。这样的设计使得每个TableRow里的子元素都相当于表格中的单元格一样。在TableRow中,单元格可以为空,但是不能跨列。



  GridLayout(4.0以上的版本支持,所以如果想直接使用该布局的话,需要设置最低版本号为14)

android4.0以上版本出现的GridLayout布局解决了以上问题。GridLayout布局使用虚细线将布局划分为行、列和单元格,也支持一个控件在行、列上都有交错排列。而GridLayout使用的其实是跟LinearLayout类似的API,只不过是修改了一下相关的标签而已,所以对于开发者来说,掌握GridLayout还是很容易的事情。GridLayout的布局策略简单分为以下三个部分:

  首先它与LinearLayout布局一样,也分为水平和垂直两种方式,默认是水平布局,一个控件挨着一个控件从左到右依次排列,但是通过指定android:columnCount设置列数的属性后,控件会自动换行进行排列。另一方面,对于GridLayout布局中的子控件,默认按照wrap_content的方式设置其显示,这只需要在GridLayout布局中显式声明即可。

       其次,若要指定某控件显示在固定的行或列,只需设置该子控件的android:layout_row和android:layout_column属性即可,但是需要注意:android:layout_row=”0”表示从第一行开始,android:layout_column=”0”表示从第一列开始,这与编程语言中一维数组的赋值情况类似。

  最后,如果需要设置某控件跨越多行或多列,只需将该子控件的android:layout_rowSpan或者layout_columnSpan属性设置为数值,再设置其layout_gravity属性为fill即可,前一个设置表明该控件跨越的行数或列数,后一个设置表明该控件填满所跨越的整行或整列。



GridLayout 常用的属性有

android:columnCount 设置列数

android:rowCount 设置行数

android:layout_rowSpan=指定控件占几行

android:layout_column=指定控件在第几列

android:layout_row=指定控件在第几行

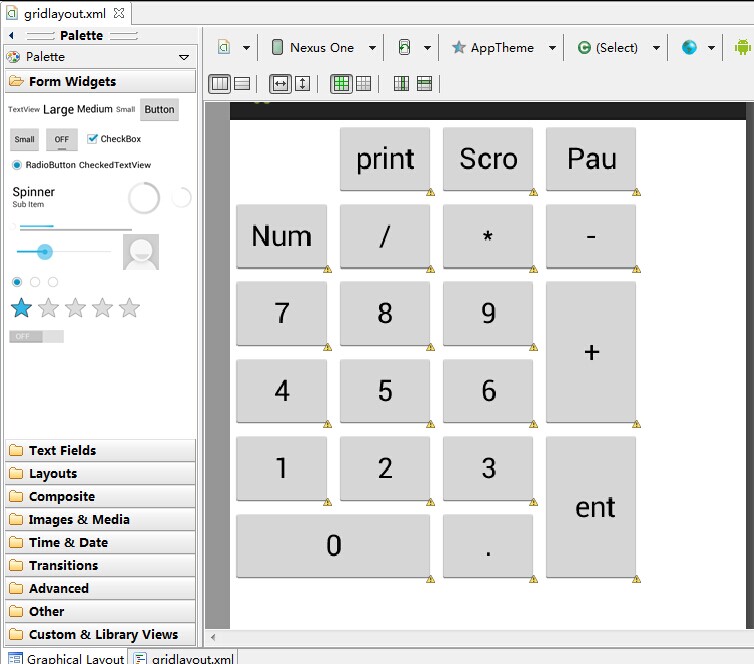

比如 我们想做一个小键盘



tabLeLayout 做不到的,因为他不可以跨列,LinearLayout可以做到 但是需要嵌套很多层,如果使用GridLayout 就可以很简单的做出来

代码如下



 1 <?xml version="1.0" encoding="utf-8"?>
 2 <GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
 3     android:layout_width="match_parent"
 4     android:layout_height="wrap_content"
 5     android:columnCount="4" >
 6
 7     <Button
 8         android:id="@+btn_1_1"
 9         android:layout_column="1"
10         android:text="print" />
11
12     <Button
13         android:id="@+btn_1_2"
14         android:text="Scro" />
15
16     <Button
17         android:id="@+btn_1_3"
18         android:text="Pau" />
19
20     <Button
21         android:id="@+btn_2_1"
22         android:text="Num" />
23
24     <Button
25         android:id="@+btn_2_2"
26         android:text="/" />
27
28     <Button
29         android:id="@+btn_2_3"
30         android:text="*" />
31
32     <Button
33         android:id="@+btn_2_4"
34         android:text="-" />
35
36     <Button
37         android:id="@+btn_3_1"
38         android:text="7" />
39
40     <Button
41         android:id="@+btn_3_2"
42         android:text="8" />
43
44     <Button
45         android:id="@+btn_3_3"
46         android:text="9" />
47
48     <Button
49         android:id="@+btn_3_4"
50         android:layout_gravity="fill_vertical"
51         android:layout_rowSpan="2"
52         android:text="+" />
53
54     <Button
55         android:id="@+btn_4_1"
56         android:text="4" />
57
58     <Button
59         android:id="@+btn_4_2"
60         android:text="5" />
61
62     <Button
63         android:id="@+btn_4_3"
64         android:text="6" />
65
66     <Button
67         android:id="@+btn_5_1"
68         android:text="1" />
69
70     <Button
71         android:id="@+btn_5_2"
72         android:text="2" />
73
74     <Button
75         android:id="@+btn_5_3"
76         android:text="3" />
77
78     <Button
79         android:id="@+btn_5_4"
80         android:layout_gravity="fill_vertical"
81         android:layout_rowSpan="2"
82         android:text="Ent" />
83
84     <Button
85         android:id="@+btn_6_1"
86         android:layout_columnSpan="2"
87         android:layout_gravity="fill_horizontal"
88         android:text="0" />
89
90     <Button
91         android:id="@+btn_6_2"
92         android:text="." />
93
94 </GridLayout>


常用布局 简单的给大家介绍到这个地方, 接下来我们介绍Android常用的控件
