Android 遮罩层效果

 2014/8/28 23:11:34  ip小子  程序员俱乐部  我要评论(0)
  • 摘要:(用别人的代码进行分析)不知道在开发中有没有经常使用到这种效果,所谓的遮罩层就是给一张图片不是我们想要的形状,这个时候我们就可以使用遮罩效果把这个图片变成我们想要的形状,一般使用最多就是圆形的效果,如下图:上面这个图片是圆形的,而我们这个原图是正方形的,所以我们可能就需要这么一个遮罩的效果使它变为圆形,这种一般就是我们图片从网络上获取的,形状不是由我们自己定的,所以才会加上这么一个效果,看下面的原图:这个是一个正方形的,那么要弄这么一个圆形,我们还需要一个圆形全黑的图片,如下就是这个图片
  • 标签:android

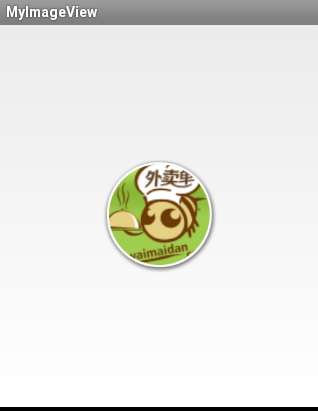

(用别人的代码进行分析) 不知道在开发中有没有经常使用到这种效果,所谓的遮罩层就是给一张图片不是我们想要的形状,这个时候我们就可以使用遮罩效果把这个图片变成我们想要的形状,一般使用最多就是圆形的效果,如下图:

上面这个图片是圆形的,而我们这个原图是正方形的,所以我们可能就需要这么一个遮罩的效果使它变为圆形,这种一般就是我们图片从网络上获取的,形状不是由我们自己定的,所以才会加上这么一个效果,看下面的原图:

这个是一个正方形的,那么要弄这么一个圆形,我们还需要一个圆形全黑的图片,如下

就是这个图片,其实简单的来说就是两个图片相结合,只显示被黑色图片覆盖的区域,外面的区域就不显示,这样就成一个圆形的图片了(上面的图片都是采用从别的应用程序来的),其实这个主要的技术还是涉及到了PorterDuffXfermode类的使用方法

PorterDuffXfermode xfermode = new PorterDuffXfermode(PorterDuff.Mode.SRC_IN);

上面就是PorterDuffXfermode类的创建,那么里面的参数PorterDuff.Mode.SRC_IN其实有很多中情况,好像有达到16中情况,下面介绍一下常用的:

PorterDuff.Mode.SRC_IN:取两层绘制交集。显示上层。就是如果上面两张图片相叠,那么取这两张图片的交集而且显示的是上层那种图片

PorterDuff.Mode.DST_IN:  取两层绘制交集。显示下层。

其它可以到网上可以查询得到,这两个用得也比较多。下面还有一张图片是外围那层图片的效果

好,我们现在来看看这个代码是如何来写的

package com.example.myimageview;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.PorterDuff;
import android.graphics.PorterDuffXfermode;
import android.util.AttributeSet;
import android.view.View;

public class MyImageView extends View {

    private Context context;

    private Bitmap bitmapBorder;
    private Bitmap bitmapMask;
    private Paint paint;
    private PorterDuffXfermode xfermode;

    private Bitmap bitmap;

    private int _width;
    private int _height;

    public MyImageView(Context context){
        this(context, null);
    }

    public MyImageView(Context context, AttributeSet attrs) {
        super(context, attrs);
        this.context = context;

        bitmapBorder = decodeBitmap(R.drawable.border);
        bitmapMask = decodeBitmap(R.drawable.mask);

        _width = bitmapBorder.getWidth();
        _height = bitmapBorder.getHeight();

        paint = new Paint();
        xfermode = new PorterDuffXfermode(PorterDuff.Mode.SRC_IN);
    }

    public MyImageView(Context context, AttributeSet attrs, int defStyle) {
        this(context, attrs);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(_width, _height);
    }

    private Bitmap decodeBitmap(int resId) {
        return BitmapFactory.decodeResource(context.getResources(), resId);
    }

    public void setResourseId(int resourseId) {
        bitmap = decodeBitmap(resourseId);
        invalidate();
    }

    public void setResourseBitmap(Bitmap bitmap){
        this.bitmap = bitmap;
        invalidate();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        if(bitmap == null){
            return;
        }
        canvas.drawBitmap(bitmapBorder, 0, 0, paint);
        int saveFlags = Canvas.MATRIX_SAVE_FLAG | Canvas.CLIP_SAVE_FLAG | Canvas.HAS_ALPHA_LAYER_SAVE_FLAG | Canvas.FULL_COLOR_LAYER_SAVE_FLAG | Canvas.CLIP_TO_LAYER_SAVE_FLAG;
        canvas.saveLayer(0, 0, _width, _height, null, saveFlags);
        canvas.drawBitmap(bitmapMask, 0, 0, paint);
        paint.setXfermode(xfermode);
        int left = _width/2 - bitmap.getWidth() /2;
        int top = _height/2 - bitmap.getHeight()/2;
        canvas.drawBitmap(bitmap, left, top, paint);
        paint.setXfermode(null);
        canvas.restore();
    }
}

下面我们来分析一下代码的结构:

MyImageView是继承view的一个子类,在构造函数中我们看到设置两张图片bitmapBorder就是我上面贴出来的最下面外围的图片,bitmapMask就是那个全黑圆形的图片,_width和_height是bitmapBorder(外围那张图片的宽度和高度),因为那张图片是最大的我们需要定义这个view的大小所以需这个宽和高,下面

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(_width, _height);
    }

就是使用宽和高来处理的,同时我们还看到了画笔Paint和PorterDuffXfermode创建,要说明一下这个PorterDuffXfermode对象是通过画笔Paint来设置的,下面有说明的

    public void setResourseId(int resourseId) {
        bitmap = decodeBitmap(resourseId);
        invalidate();
    }

这个代码就是需要我们手动传入想要变为圆形的图片,这个是在Avtivity中设置就行,最主要的代码来看onDraw()方法里面的。

    @Override
    protected void onDraw(Canvas canvas) {
        if(bitmap == null){
            return;
        }
        canvas.drawBitmap(bitmapBorder, 0, 0, paint);
        int saveFlags = Canvas.MATRIX_SAVE_FLAG | Canvas.CLIP_SAVE_FLAG | Canvas.HAS_ALPHA_LAYER_SAVE_FLAG | Canvas.FULL_COLOR_LAYER_SAVE_FLAG | Canvas.CLIP_TO_LAYER_SAVE_FLAG;
        canvas.saveLayer(0, 0, _width, _height, null, saveFlags);
        canvas.drawBitmap(bitmapMask, 0, 0, paint);
        paint.setXfermode(xfermode);
        int left = _width/2 - bitmap.getWidth() /2;
        int top = _height/2 - bitmap.getHeight()/2;
        canvas.drawBitmap(bitmap, left, top, paint);
        paint.setXfermode(null);
        canvas.restore();
    }

我们来看有三个地方使用了canvas.drawBitmap这个方法,简单理解就是谁先那么该图片就显示在最下面,最后使用的drawBitmap()方法就显示在最上面

canvas.saveLayer()方法和canvas.restore()是成对出现的,

Canvas 在一般的情况下可以看作是一张画布,所有的绘图操作如drawBitmap, drawCircle都发生在这张画布上,这张画板还定义了一些属性比如Matrix,颜色等等。但是如果需要实现一些相对复杂的绘图操作,比如多层动 画,地图(地图可以有多个地图层叠加而成,比如:政区层,道路层,兴趣点层)。Canvas提供了图层(Layer)支持,缺省情况可以看作是只有一个图 层Layer。如果需要按层次来绘图,Android的Canvas可以使用SaveLayerXXX, Restore 来创建一些中间层,对于这些Layer是按照“栈结构“来管理的:

 创建一个新的Layer到“栈”中,可以使用saveLayer, savaLayerAlpha, 从“栈”中推出一个Layer,可以使用restore,restoreToCount。但Layer入栈时,后续的DrawXXX操作都发生在这个 Layer上,而Layer退栈时,就会把本层绘制的图像“绘制”到上层或是Canvas上,在复制Layer到Canvas上时,可以指定Layer的 透明度(Layer),这是在创建Layer时指定的:public int saveLayerAlpha(RectF bounds, int alpha, int saveFlags);

具体点可以到http://blog.csdn.net/linghu_java/article/details/8939952这个网站了解一下。

paint.setXfermode(xfermode);这个就是设置了画笔的效果了,left和top不用说了就是该图片要显示在中心的位置。canvas.drawBitmap(bitmap, left, top, paint);这个是最后那个canvas.drawBitmap方法,而且使用的PorterDuff.Mode.SRC_IN参数,表示的是取两层绘制交集。显示上层,那就是显示最后一张图片。

其实从上面来看效果是不错的,但是在真正的应用中我们不难会发现有些图片可能很大,这个时候就需要我们对图片进行等比的放大效果

http://bbs.csdn.net/topics/310218516这个网址就看到有介绍等比缩放图片的例子,我们来看下面的图片效果

上面两张图对比,第一张就是原来的效果,第二张就是对图片进行等比的缩放效果,看看第二张图片代码的:

package com.example.myimageview;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.PorterDuffXfermode;
import android.graphics.RectF;
import android.graphics.PorterDuff.Mode;
import android.util.AttributeSet;
import android.view.View;

public class itchqImageView extends View{

    private Bitmap bg;
    private Bitmap photo;

    private int bg_width;
    private int bg_height;
    public itchqImageView(Context context, AttributeSet attrs) {
        super(context, attrs);
        // TODO Auto-generated constructor stub
        init();
    }

    private void init(){
        bg=BitmapFactory.decodeResource(getResources(),R.drawable.mask);
        bg_width=bg.getWidth();
        bg_height=bg.getHeight();
    }

    public void setImageView(int imgId){
        photo=BitmapFactory.decodeResource(getResources(), imgId);
        scaleImage();
    }
    @Override
    protected void onDraw(Canvas canvas) {
        // TODO Auto-generated method stub
        super.onDraw(canvas);
        Paint paint=new Paint(Paint.ANTI_ALIAS_FLAG);

        paint.setXfermode(new PorterDuffXfermode(Mode.DST_IN));

        RectF rectf=new RectF(0,0,bg_width,bg_height);

        canvas.saveLayer(rectf, null, Canvas.ALL_SAVE_FLAG);
        canvas.drawBitmap(photo, 0,0, null);
        canvas.drawBitmap(bg, 0, 0,paint);
        canvas.restore();
    }

    private void scaleImage(){

        if(photo!=null){

            int widht=photo.getWidth();
            int height=photo.getHeight();

            int new_width=0;
            int new_height=0;

            if(widht!=height){
                if(widht>height){
                    new_height=bg_height;
                    new_width=widht*new_height/height;
                }else{
                    new_width=bg_width;
                    new_height=height*new_width/widht;
                }
            }else{
                new_width=bg_width;
                new_height=bg_height;
            }
            photo = Bitmap.createScaledBitmap(photo, new_width, new_height, true);
        }
    }


}
scaleImage()这个方法里面就是对图片进行等比的缩放效果,缩放的大小就和我们全黑色的图片大小一样(这里我们原来外面圆形效果去掉了,就是上面第三张全白色的图片)
如果图片不是正方形的我们就需要进行判断对比,最后得出的宽和高就是我们要等比缩放的大小。
