打印时的定位操作扫盲

2014/8/19 19:16:18 assassinx 程序员俱乐部我要评论(0)

摘要：打印时的定位控制。记得以前有时候公司让我用photoshop制作一些logo什么的然后用a4纸打印出来，或者打印到A4的不干胶上我的做法是在photoshop里新建文档，尺寸为a4，然后把标尺显示出来，然后托辅助线比着做。总之最后把图A4满副打印就会是那么大。C#里的打印很简单的，但是一直有个困扰我的那就是在纸张上的定位。onprintpage事件里得到的反正是graph对象他drawstringdrawline的时候你也不知道以什么标准，虽然在参数里可以得到单位。并且这个玩意还跟分辨率有关
标签：操作定位

打印时的定位控制。记得以前有时候公司让我用photo shop 制作一些logo 什么的然后用a4纸打印出来，或者打印到A4的不干胶上我的做法是在photo shop里新建文档，尺寸为a4 ，然后把标尺显示出来，然后托辅助线比着做。总之最后把图 A4满副打印就会是那么大。

C#里的打印很简单的，但是一直有个困扰我的那就是在纸张上的定位。 onprintpage 事件里得到的反正是graph对象他drawstring drawline 的时候你也不知道以什么标准，虽然在参数里可以得到单位。并且这个玩意还跟分辨率有关。分辨率高感觉出来的小。

那么我现在需要一种方式在纸张上根据毫米为单位来进行画图，并且还要像photo shop 那样在软件界面上显示出标尺标示出一厘米处是多少，一毫米处是多少到时候打印在纸上他就一定是那么长。怎么做呢看我的。

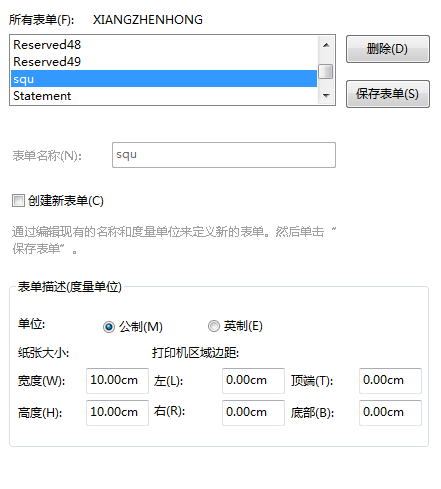

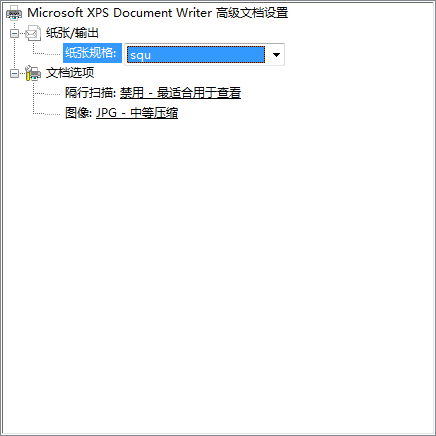

我们就用系统自带的这个虚拟打印机来做测试。好我们先创建一个自定义尺寸，10cmx10cm 的正方形打印区域打开控制面板设备和打印机 -》打印服务器属性。如果是xp的系统大同小异然后在打印首选项里把纸张类似设成我们刚刚定义的尺寸。

都知道获取打印区域可以.PageBounds 但是我一般喜欢用这个 e.PageSettings.PrintableArea。就用上面的打印机设定我们来看看他们之间有什么不一样没太大区别。

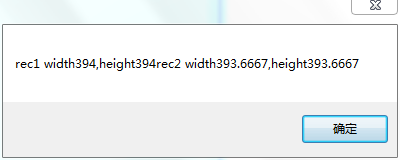

都输出394，只不过一个小数点后位数保留多些。

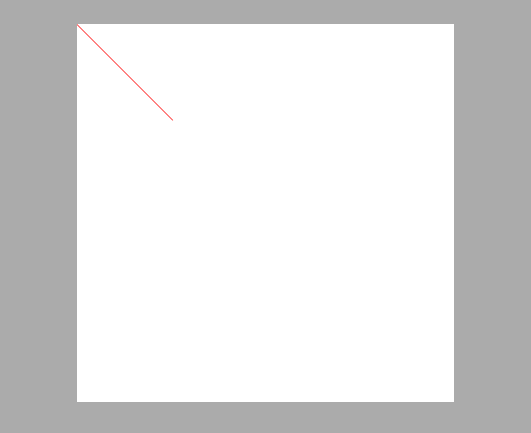

首先我们来画一个线段：

1 e.Graphics.DrawLine(Pens.Red, new Point(0, 0), new Point(100, 100));

关于graph 有很多种unit 也就是多种长度单位。看看我们这里的

1 GraphicsUnit unit = e.Graphics.PageUnit;

结果是display

讲到这里总算明白了一件事情撒那就是不管怎么说 394个display == 10cm。上面那句代码e.Graphics.DrawLine(Pens.Red, new Point(0, 0), new Point(100, 100)); 他说画一百个单位你也不知道画了多少。

用下面这个方式 ,先把单位换了。

1 e.Graphics.PageUnit = GraphicsUnit.Millimeter;
2 e.Graphics.DrawLine(new Pen(Color.Blue, 0.5f), new Point(0, 0), new Point((int)Math.Sqrt(10000f) - 2, (int)Math.Sqrt(10000f) - 2));

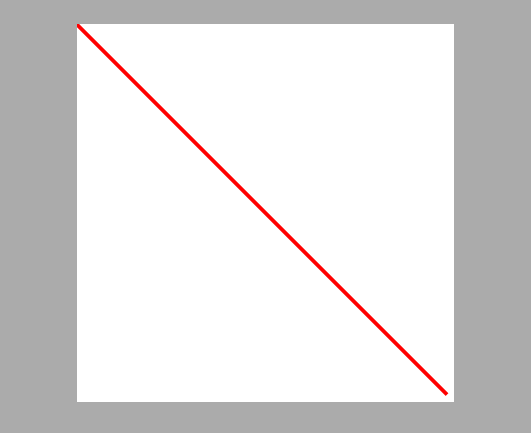

看是不是达到我们要的效果了，但是看是不是线宽又变粗了，因为同样量是一样单位却不一样了。自己酌情调整，像这样

1 e.Graphics.DrawLine(new Pen(Color.Red, 0.5f), new Point(0, 0), new Point((int)Math.Sqrt(10000f) - 2, (int)Math.Sqrt(10000f) - 2));

可能你想先换下单位Millimeter 然后Display，然后就可以知道他们之间的比率了。但是这样并不方便 e.Graphics.pageunit 始终用于控制绘制时的单位。其实就目前的知识其实想做的你都能做到

关键部分来了关键部分来了筒子们。

现在我们是已经知道纸张是10cmx10cm ，如果在你不知道的情况下呢。先看看下面这段把毫米参数转换为像素point的代码:

1 //papersize 以百分之一英寸为单位的 纸张大小，
2 float widthMM = papersize.Width * 0.254f;
3 float heiMM = papersize.Height * 0.254f;
4
5 Point p=new Point();
6 p.X= (int)(printsize.Width/widthMM*mmX);
7 p.Y = (int)(printsize.Height / heiMM * mmY);
8 return p;

为什么要乘以0.254 为什么要乘以0.254 为什么，因为这个图：

查看关于paperSize.Width的解释：获取或设置纸张宽度（以百分之一英寸为单位）。 e.PageSettings.PaperSize 即为获取实际纸张大小。
乘以0.254即为获取打印纸的边有多少毫米数，而且e.PageSettings.PrintableArea又可获取打印的边的像素数这就很清楚了噻。
试试看呢是不是ok

1 e.Graphics.PageUnit = unit;
2 e.Graphics.DrawLine(Pens.Green, new Point(0, 0),
3     getScale(e.PageSettings.PaperSize, e.PageSettings.PrintableArea,
4    (int)( e.PageSettings.PaperSize.Width * 0.254f)-1,(int)( e.PageSettings.PaperSize.Height * 0.254f)-1));
