Windows Phone 8加载外部动态链接库DLL（非安装包内的）

在《动态加载与插件化》中大概介绍了下，wp8加载非安装包的下动态链接库，这次详细梳理下。

加载外部DLL主要的原理：

1. 通过NtCurrentTeb获得线程环境块
2. 从线程环境块中获得进程环境块
3. 在进程环境块中加载过得DLL链表
4. 从链表中找到kernelbase.dll的模块句柄
5. 从kernelbase.dll中获得LoadLibraryEx函数地址
6. 加载指定地址下的DLL

相关的结构体：

typedef struct _CLIENT_ID

{

    PVOID UniqueProcess;

    PVOID UniqueThread;

} CLIENT_ID;



//模块链表实体

typedef struct _MODULE_LIST_ENTRY

{

    struct  _MODULE_LIST_ENTRY* Flink;

    struct  _MODULE_LIST_ENTRY* Blink;

    DWORD* baseAddress;

}MODULE_LIST_ENTRY;



//进程加载的模块信息

typedef struct _PEB_LDR_DATA

{

//    BYTE fill[0x1c]; x86

    ULONG Length;

    BOOLEAN Initialized;

    PVOID SsHandle ;

    LIST_ENTRY InLoadOrderModuleList;

    LIST_ENTRY InMemoryOrderModuleList;

    MODULE_LIST_ENTRY* initModuleList;

}PEB_LDR_DATA;



//进程环境块

typedef struct _PEB

{

//    BYTE fill[0x0c]; x86

    BYTE Reserved1[2];

    BYTE BeingDebugged;

    BYTE Reserved2[1];

    PVOID Reserved3[2];

    PEB_LDR_DATA* ldr;

}PEB;



//线程环境块

typedef struct _TEB

{

    //BYTE fill[0x30]; x86

    NT_TIB nt_tib;

    PVOID EnvironmentPointer;

    CLIENT_ID id;

    PVOID ActiveRpcHandle;

    PVOID ThreadLocalStoragePointer;

    PEB* currentPEB;

}TEB;



typedef HMODULE(*LoadLibraryEx)(

    LPCTSTR lpLibFileName,

    HANDLE hFile,

    DWORD dwFlags

    );



获取kernelbase.dll模块句柄的类定义

namespace Anye

{

    namespace Native

    {

        public ref class DllHandle sealed

        {

            friend ref class NativeInterop;

            friend class NativeHelper;

        public:

            int GetModule();

        private:

            HMODULE _handle;

            DllHandle(HMODULE handle);

                //获取指定名称的函数地址

            void* GetFunction(LPCSTR name);

        };



        public ref class NativeInterop sealed

        {

        public:

            NativeInterop();

            //加载指定路径下的DLL

            DllHandle^ LoadLibrary(Platform::String^ name);

    //获取KernelBase.dll的模块句柄

            DllHandle^ GetKernel();

            int GetModule();

        private:

            DllHandle^ _kernel;

            LoadLibraryEx _loadLibrary;

            HMODULE getKernelModule();

        };



        class NativeHelper

        {

        public:

            NativeHelper(const wchar_t* path);

            void* GetFunction(LPCSTR name);

        private:

            DllHandle^ _interop;

        };

    }

}





主要的加载逻辑

HMODULE NativeInterop::getKernelModule()

{

    //获取线程环境快

    TEB* teb = NtCurrentTeb();

    获取KernelBase.dll的模块句柄PS：保险点的方法市历遍DLL初始化链表通过模块名称确定

    return (HMODULE) teb->currentPEB->ldr->initModuleList->Flink->baseAddress;

}



DllHandle^ NativeInterop::LoadLibrary(Platform::String^ name)

{

    if (_loadLibrary == nullptr)//获取LoadLibraryExW函数地址

        _loadLibrary = (LoadLibraryEx)_kernel->GetFunction("LoadLibraryExW");

    HMODULE module = _loadLibrary(name->Data(), nullptr, 0);

    if (module != nullptr)

        return ref new DllHandle(module);



    return nullptr;

}



void* DllHandle::GetFunction(LPCSTR name)

{

    return GetProcAddress(_handle, name);

}





NativeHelper

NativeHelper::NativeHelper(const wchar_t* path)

{

    auto inter = ref new NativeInterop();

    String^ pathString = (Platform::String^)Platform::StringReference(path);

    _interop = inter->LoadLibrary(pathString);

}



void* NativeHelper::GetFunction(LPCSTR name)

{

    return _interop->GetFunction(name);

}

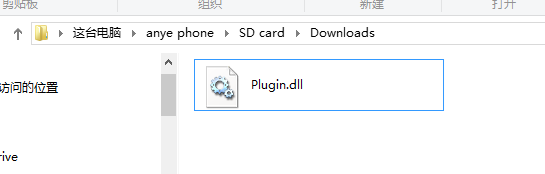

下面是加载wp手机SD卡上的plugin.dll的例子

动态库项目





动态链接库逻辑

extern "C"

{

    __declspec(dllexport) void* Create();

}



namespace Plugin

{

    class IPlugin

    {

    public:

        virtual void Show(Platform::String^ msg) = 0;

    };



    class TestPlugin : public IPlugin

    {

    public:

        TestPlugin()

        {



    }



        void Show(Platform::String^ msg)

        {

        (ref new Windows::UI::Popups::MessageDialog(msg))->ShowAsync();

        }

    };

}



void* Create()

{

    return new Plugin::TestPlugin();

}



加载外部动态链接库

class IPlugin

{

public:

    virtual void Show(Platform::String^ msg) = 0;

};



void NativeEntry::Load(Platform::String^ path)

{    //path 是 D:\\Downloads\\plugin.dll,D盘就是sd

    Anye::Native::NativeHelper* h = new Anye::Native::NativeHelper(path->Data());

    CreateFunc func;

    func = (CreateFunc)h->GetFunction("Create");



    IPlugin* plugin = (IPlugin*)func();



    plugin->Show("我是"+path+"里的插件^_^");

}



好了例子就到这了，我们获得了LoadLibraryExW函数，不局限于加载外部DLL，也可以去加载系统的DLL，去访问一些微软未公开的API，如只读访问注册表信息

Anye::Native::NativeInterop interop;

    auto h = interop.LoadLibrary("ADVAPI32LEGACY.DLL");



    Anye_RegCreateKeyEx = (RegCreateKeyFunc)GetFunc(h->GetModule(), "RegCreateKeyW");

    Anye_RegSetValueEx = (RegSetValueFunc)GetFunc(h->GetModule(), "RegSetValueW");

    Anye_RegQueryValueEx = (RegQueryValueFunc)GetFunc(h->GetModule(), "RegQueryValueW");

    Anye_RegCloseKey = (RegCloseKeyFunc)GetFunc(h->GetModule(), "RegCloseKey");

    Anye_RegOpenKey = (RegOpenKeyFunc)GetFunc(h->GetModule(), "RegOpenKeyW");

    Anye_RegEnumKey = (RegEnumKeyFunc)GetFunc(h->GetModule(), "RegEnumKeyW");
